LTspice FFT-Diagramme vergleichen

Klaus R. OP #5916081
Lesenswert?
• ▲
▼
Hallo,

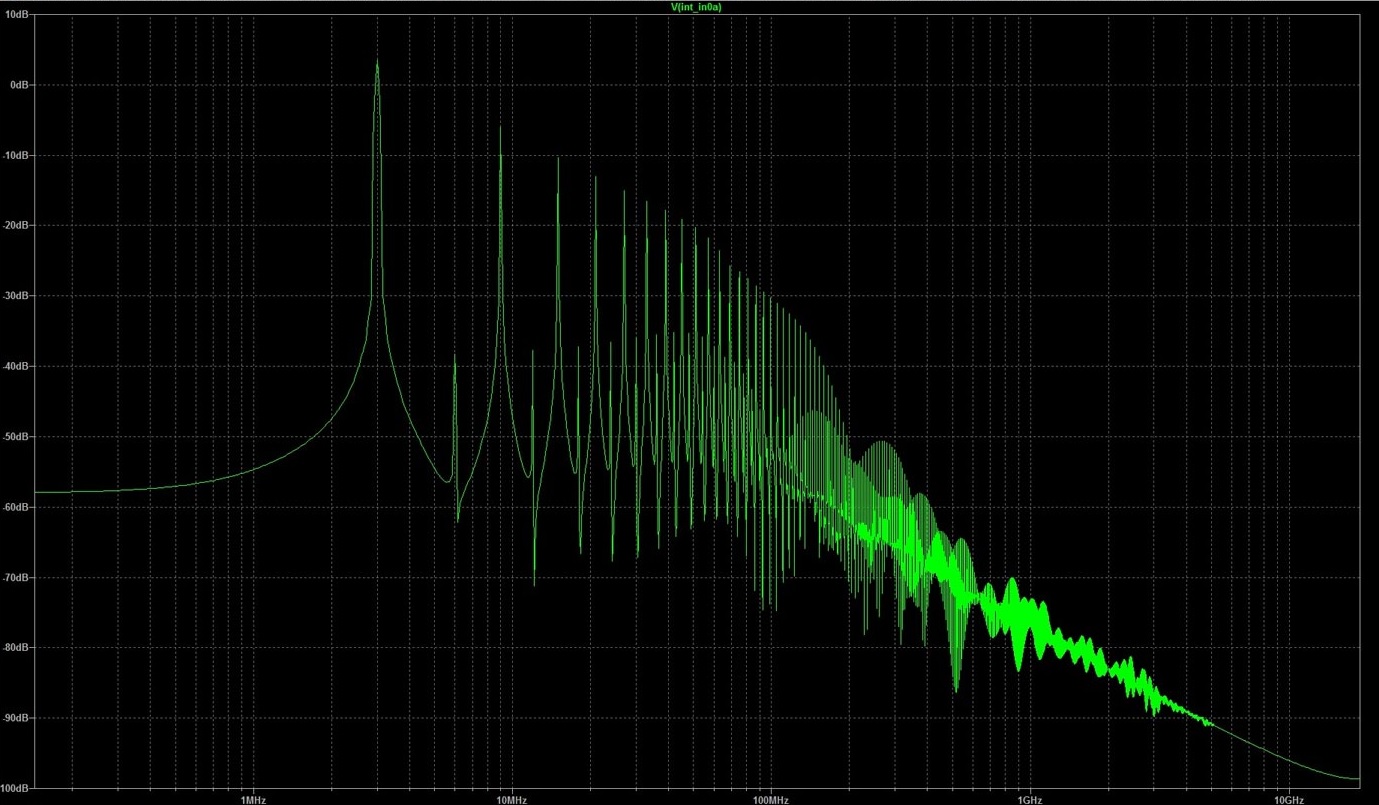

ich habe drei FFT-Diagramme aus drei Simulationen. Jetzt möchte ich die
Unterschiede in einer Dokumentation verdeutlichen. Es würde schon
genügen die oberen Hüllkurven zu ermitteln und die dann
übereinanderliegend darzustellen.

Gibt es dazu Ideen?
mfg klaus
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Helmut S. #5916092
Lesenswert?
• ▲
▼
Hallo Klaus,

1. Möglichkeit
Die FFT-Dateien jeweils mit File->Export exportieren und in einem
anderen Programm (Matlab , Octave, Scilab, Python, ...) verarbeiten.


2. Möglickeit
Du könntest die .fft-files in eine einzige Datei speichern. Dafür gibt
es das Programm ltsputil.exe von der LTspice-Yahoo-group. Falls du den
Weg gehen willst, kann ich dir das Programm anhängen. Das Programm habe
ich eigentlich für .raw-files gemacht, aber ich glaube es ging auch mit
.fft-files.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Klaus R. OP #5917054
Lesenswert?
• ▲
▼
Hallo Helmut,
es hat funktioniert. Anfangs hatte ich nur mit ltsputil17raw4.exe die
Konvertierung vom LTspiceXVII zum LTspiceIV-Format durchgeführt und
dachte der Merge würde damit auch unterstützt.

1
ltsputil17raw4 662.fft 662x.fft

2
Convert LTspiceXVII raw-file to LTspiceIV raw-file V1.1

3
"662.fft" successfully converted to "662x.fft"


Man sollte sich in der Tat die Syntax genau anschauen.

1
Usage:

2
  Ltsputil.exe -command [param1] [param2] [param3] [..] ... [paramN]

3


4
    Options for commands:

5
    -a           About this utility program.

6
    -c[o][a|b][s][z] source destination

7
                 Converts (binary file <--> ASCII file, zero x-offset)

8
    -e[o][a|b][l|v] source dest stepnum [varext] [xstart xend]

9
                 Equalize steps, new stepsize is  x-axis/(stepnum-1)

10
                 Extension string is added to the variable(node) names.

11
    -m[o][a|b][l|v] source1 source2 destination extension1 extension2

12
                 Merge two raw files and extend variable names.

13
    -n[o][a|b][l|v] source1 source2 destination extension1 extension2

14
                 N-Merge data of two raw files and extend variable names.

15
    -t[o][a|b][z] source dest [sweepNo]

16
                 Convert text file to raw file

17
    -x[o][s|t][nn][list] source dest varfmt delimfmt infofmt sig1 [sig2] ..

18
                 Export data from raw file to different column formatted

19
                 file(s). 'nn' selects different headers in output file(s).

20
                 [list]: Any combination of [i][d,a,p,r,c]

21
                 d=dB, a=abs, p=phase, q=phase +/-pi, r=real, c=complex,

22
                 i=index. inffmt is the preceeding string of the info line.

23
                 varfmt and delimfmt are C-syntax printf() controls

24
    -i source

25
                 Info about raw file

26
    -h[n]        n = a|c|e|h|i||m|n|t|x|z  '-hz' prints all help pages.

27


28
    General options:

29
      [o]verwrite existing output files, [s]eperate swept files,

30
      [l|v] linear/vector interpolation, [z]ero x-axis offset

31
          [a|b] ASCII or binary format of result file.

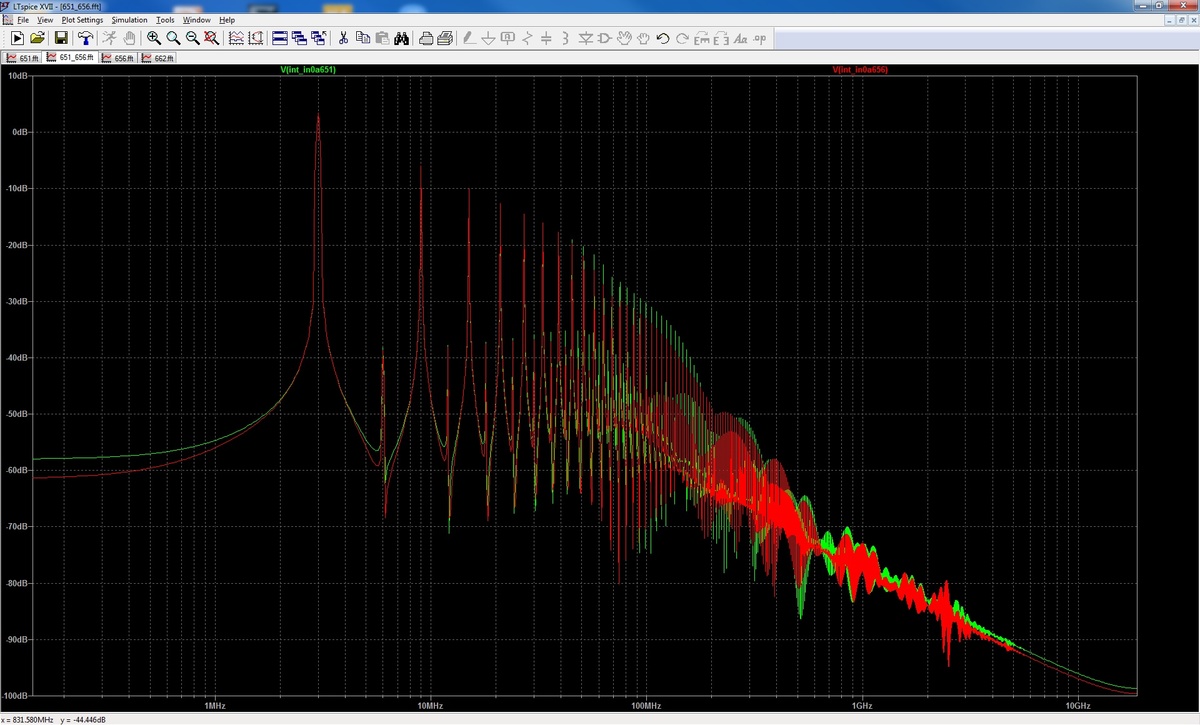

Ich dachte nicht das die Parameter "extension1 extension2" nötig wären,
aber sie sind ja da um die beiden geladenen Diagramme trennen zu können.

1
ltsputil.exe -m 651x.fft 656x.fft 651_656.fft 651 656


Der Merge funktioniert also nicht nur beim RAW-Format. Beim FFT-Diagramm
geht es auch.

Helmut, besten Dank!
mfg klaus
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
