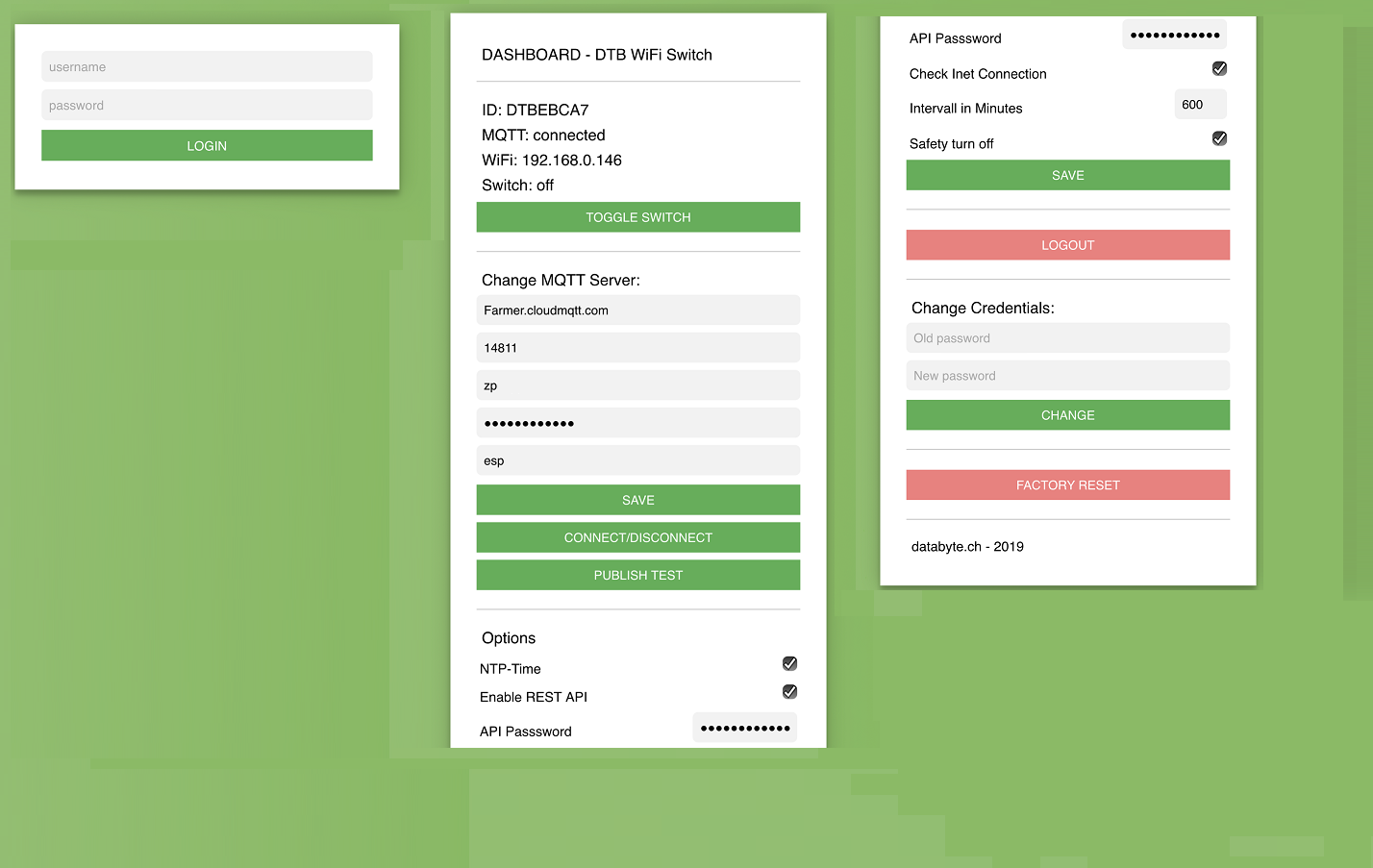

[B]iete WiFi Schalter (ESP)

[C. H. (hedie)]

Hier nochmals einen Versuch, mein Projekt anzubieten...
Original Thread: Beitrag "[B]iete Sammelbestellung für WiFi Schalter (ESP)"

Die Leiterplatte beinhaltet bereits einen DC(AC)-DC Wandler.

Technische Daten:
- Versorgungsspannung: 85V DC
- Maximaler Schaltstrom: 8A
- Maximale Kabellänge: 0.5 Meter
- Schutzkategorie: I
- Abmessungen LP: 31x75mm
- Abmessungen Gehäuse: 100x42mm h: 25mm (ohne Kabeldurchführung)

Als DC(AC)-DC Wandler kommt ein PowerIntegrations LinkSwitch LNK304 zum
Einsatz. Dieser könnte auch bis zu einer Spannung von 265V AC betrieben
werden. Dann wäre es jedoch sinnvoll, eine EMV-Prüfung bezüglich
Abstahlung etc. durchzuführen.

Daher beschränke ich die vorgesehende Verwendung auf 85V DC aus einem
Speisegerät der Kategorie II. Zusätzlich beschränke ich die maximale
Kabellänge auf 0.5 Meter um die mögliche Abstrahlung zu minimieren. Die
maximale Stromstärke wird zudem auf 8A beschränkt. Vorausgesetzt, es
wird das vorgesehene Relais sowie die vorgesehene Schraubklemme
verwendet.

Wichtig!
Der DC(AC)-DC Wandler ist nicht galvanisch getrennt! Daher darf die
Leiterplatte nur im eingebauten Zustand und nur durch Fachpersonal
verwendet werden.

Die ersten zwei Leiterplatten wurden bestückt.
Funktioniert alles wie geplant.

Unglücklicherweise ha sich ein Fehler in das Layout eingeschlichen. So

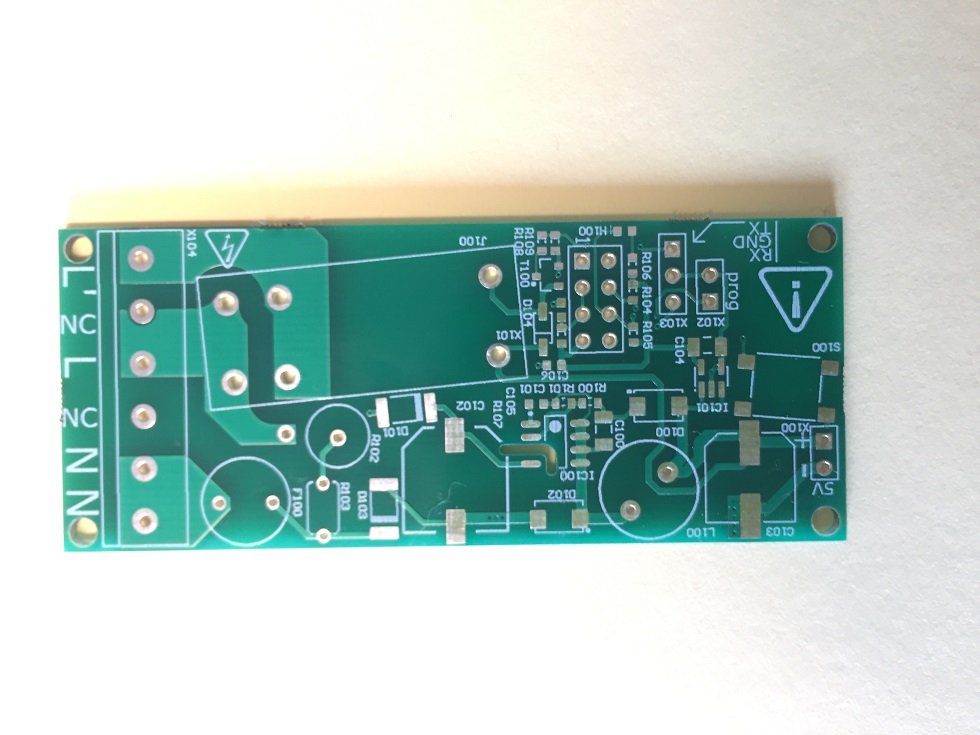

muss der Transistor zum Schalten des Relais zuerst mit der Oberseite
nach unten und dann noch um etwa 45 Grad gedreht aufgelötet werden. Hört
sich schlimmer an als es ist. (Siehe Bild).

Der LNK läuft bereits mit einer spannung von 30VDC am Eingang. Kann also
nach dem Zusammenlöten gefahrlos getestet werden.

---------------

Ich habe nun noch einige Leiterplatten hier. Wer gerne ein Paar möchte,
kann mir gerne eine PN senden (E-Mail nicht vergessen zu erwähnen für
die Antwort).

Leiterplatte: 1.50 EUR
Gewicht LP: 8g
Gewicht Verpackung: 8.5g

Versand nach Europa:

1 Leiterplatte (bis 20g): 1.40 EUR
5 Leiterplatten (bis 50g): 2.20 EUR
10 Leiterplatten (bis 100g): 2.90 EUR
30 Leiterplatten (bis 250g): 5.00 EUR

Versand Schweiz:

10 Leiterplatten: 1.00 CHF
30 Leiterplatten: 1.30 CHF

Für Bestückte Leiterplatten müssen zuerst noch die ESP8266 Module
ankommen. Dies dauert noch eine Weile.


Dokumente:
Schema: http://databyte.ch/documents/ED1910-010-B_Schematic.pdf
