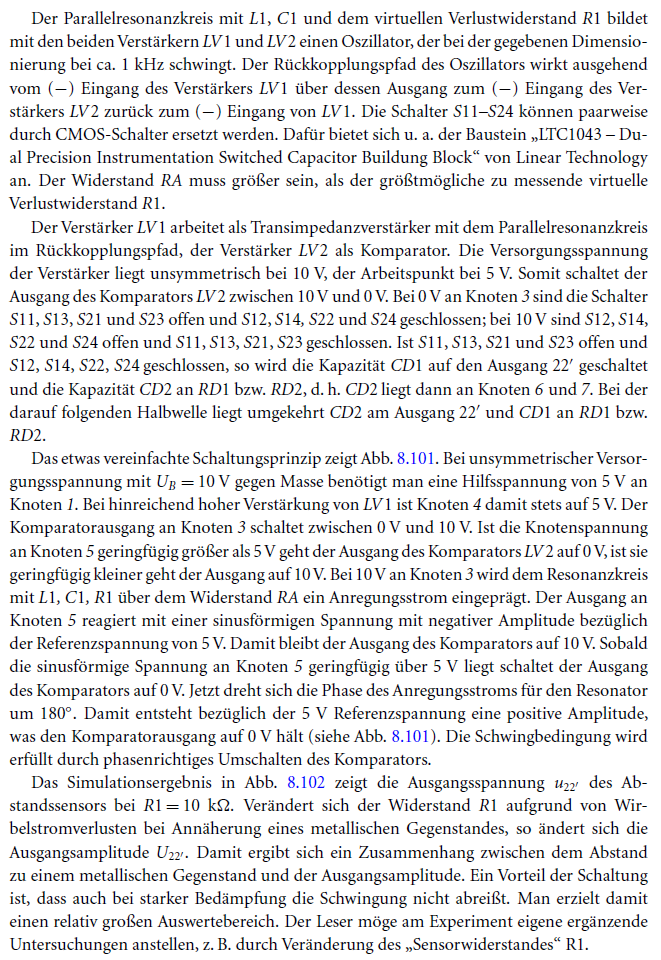

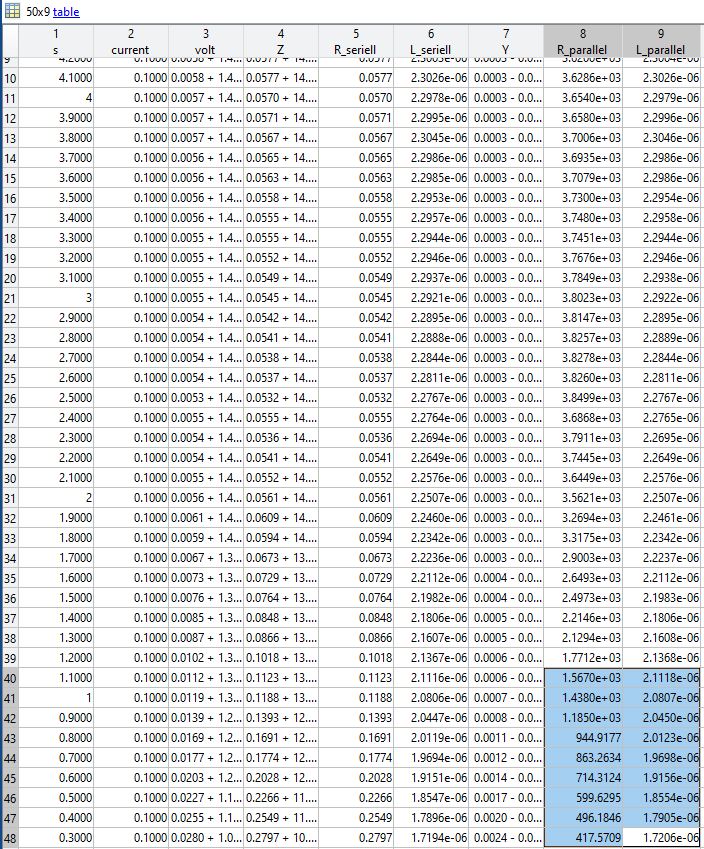

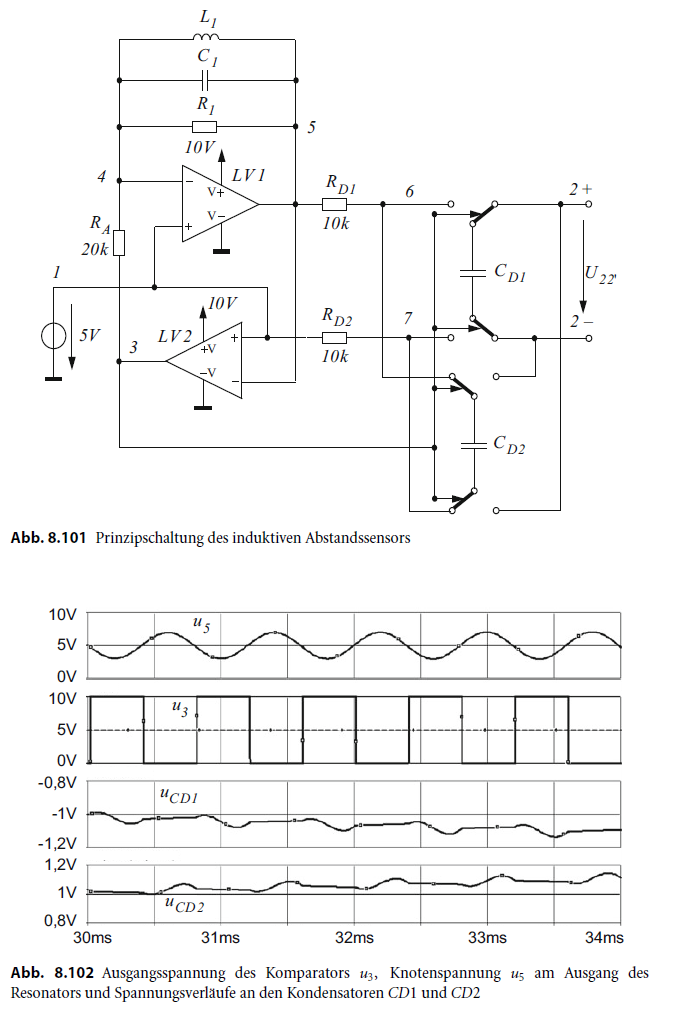

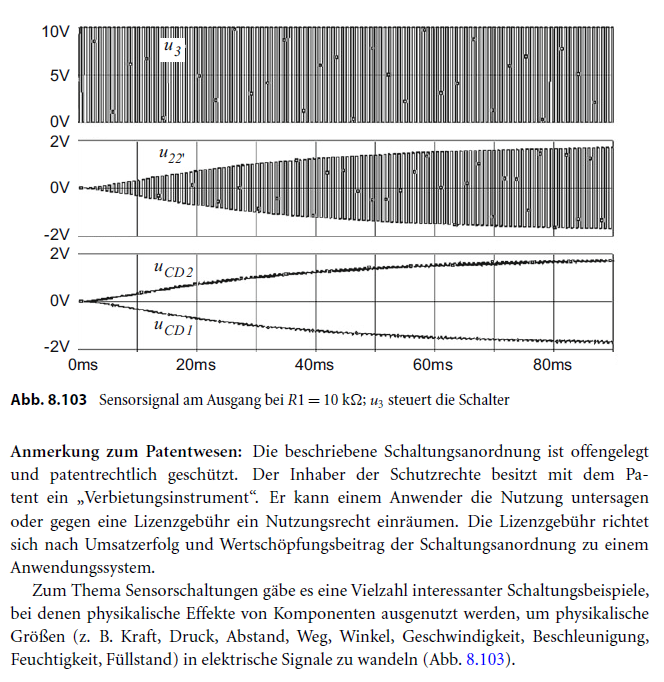

Guten Abend, ich bin an einem Projekt dran und soll einen induktiven Sensor auf Wirbelstromprinzip zur Messung der Position eines Messobjektes aus Aluminium-6061 entwickeln und simulieren. Der Abstand beträgt hierbei 0,3 bis 1,1 mm und das Messobjekt bewegt sich mit 1 kHz sinusförmig zwischen diesen beiden Abständen, wobei eine Ausgangsspannung von 0V bei 0,3 mm und 10V bei 1,1 mm ausgegeben werden soll. Die Schwingfrequenz beträgt dabei 1 Mhz. Das ganze habe ich mit den Programmen MATLAB, FEMM und LTspice realisiert. MATLAB öffnet FEMM und übergibt meine vorher definierten Parameter für die Geometrie, Frequenz, Stromfluss usw. an FEMM. FEMM führt die Simulation für das magnetische Problem durch, gibt die Werte für R und L von der realen Spule an MATLAB zurück und schließt sich. Anschließend sollen diese Werte an LTspice als Netlist weitergegeben und diese Schaltung daraufhin simuliert werden. Die Rohdaten aus der LTspice-Simulation werden wieder an MATLAB zur grafischen Darstellung zurück gegeben. Mein Problem: Ich habe versucht die Schaltung für den induktiven Sensor aus einem Buch im LTspice nachzubauen. Entweder bricht meine Simulation zu früh ab oder es zeigt komplett falsche Werte an. Wie kann ich es ändern, das meine Schaltung bei einer Parallelschwingfrequenz von 1 MHz für meine Werte R und L aus der MATLAB-Tabelle problemlos simuliert und bei 0,3 mm 0V bzw. bei 1,1 mm 10V anzeigt? Außerdem soll die Schaltung für 1 kHz dynamisch die Werte von R und L simulieren, aber ohne die .step params-Funktion, da die Werte nicht linear sind. Gibt es da eine andere Möglichkeit es dynamisch zu simulieren? Wäre euch sehr dankbar :)
al ist schwierig, probier erstmal fe
Schau Dir mal den LDC1000 von TI an.
