JDY-24M BLE Bluetooth Mesh Dokumentation

[Christof R. (prediger)]

Hallo Forengemeinde,
ich habe mal begonnen meine Erfahrungen mit dem JDY-24M zu
dokumentieren.
Das Modul besitzt tatsächlich eine nicht unbrauchbare Firmware. Es ist
für Leute interesant die nicht jedes mal Microcontroller mit Software
beladen wollen.
Das Wiki ist noch am Anfang. Ich versuche es möglichst zügig weiter zu
führen.

https://www.mikrocontroller.net/articles/JDY-24M_BLE_Bluetooth_Mesh_I/O

[Christof R. (prediger)]

Konnte heute ein Stück weiter schreiben.

[Christof R. (prediger)]

Hi,
Mein Testaufbau macht plötzlich Probleme. Alle Kommandos zum Schalten
der Ausgänge von der Seriellen Schnittstelle gesendet werden trotz
Moduladressierung wie ein Broadcast behandelt. Muss das Problem erst
finden.

[Christof R. (prediger)]

Ich habe mittlerweile den Verkäufer kontaktiert, er hat mir weitere
Unterlagen zur Verfügung gestellt, diese sagen aber nicht mehr aus, als
das Datenblatt, was mir vor liegt. Also habe ich nicht mehr als die
Aussage von ihm, dass ich wohl was falsch mache. Hiebei geht es um
Befehle, die mit dem MESH Befehl gesendet werden. Den habe ich noch
nicht im WIKI beschrieben. Der sieht aber im Prinziep so aus:
AT+MESH[Binärdaten]\r\n und antwortet meist mit OK\r\n
Hier geht es um die Befehle mit denen ich Ausgänge an entfernten Modulen
ein und Ausschalten kann. Ich schreibe hier die Binärdatenfolge
Hexadezimal auf.
Byte 2 und 3 Bilden die Moduladresse des entfernten Moduls
Byte 7 entspricht dem Ausgang
Byte 8 01:Hoher Pegel 00:Niedriger Pegel
10  00 03  aa b1 e7  02 01
Also hier soll am Modul 3 der Ausgang 2 Eingeschaltet werden.
Dummer Weise schaltet der Befehl auch den entsprechenden Ausgang am
Modul 2 mit ein. Die Ausgänge kann man mit folgender Sequence lesen
31  00 03  f0 b1 00
Hier halt für Modul 3, aber auch hier bekomme ich nicht unbedigt nur
Antworten vom Modul 3, kann sein, dass Modul 1 und 2 zusätzlich
antworten.
Die Antworten sehen dann so aus, sie sind reine Binärdaten, die auf der
Seriellen Schnittstelle ankommen.
f0 00  07  00 03  00 01 00 00 00
f0 00 zeigt an, dass die Zustände der Ausgänge übertragen werden.
07 zeigt an, dass nun 7 weitere Bytes folgen.
00 03 ist die Adresse des antwortenden Moduls.
Die letzen 5 Bytes entsprechen den Zuständen der Ausgänge 1 bis 5
Frage ich dann das Modul 2 ab so bekomme ich u.a.
f0 00  07  00 02  00 01 00 00 00
und sehe, dass auch hier der Ausgang 2 gesetzt ist, was er aber nicht
sein darf.
Arbeitet man über zugeordnete Eingänge mit KEY oder LEAVAL so kommt es
zu keinen Adressierungsproblemen.
Ich habe mir Mittlerweile eine Workaround ausgedacht mit dem ich über
den Befehl CUIO einen Ausgang am Servermodul schalte, der wiederum mit
einen Eingang verbunden wird. Denn ich dann triggere, um einen konkreten
Ausgang eines anderen Moduls schalten zu können. Vieleich hat noch
jemand ausser mir noch diese Module und vl. mach ich ja auch wirklich
noch was falsch.
LG.
Christof

[Christof R. (prediger)]

Habe die Beschreibung des MESH handlings zugefügt.

[Christof R. (prediger)]

Habe den Workaround versucht in meinem Artikel zu beschreiben. Es gibt
aber bestimmt noch andere Lösungen.

[Christof R. (prediger)]

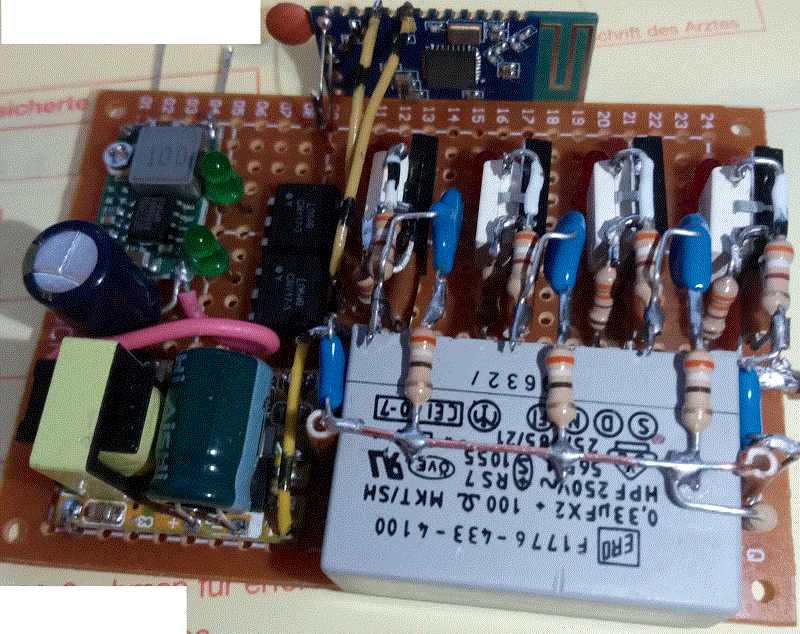

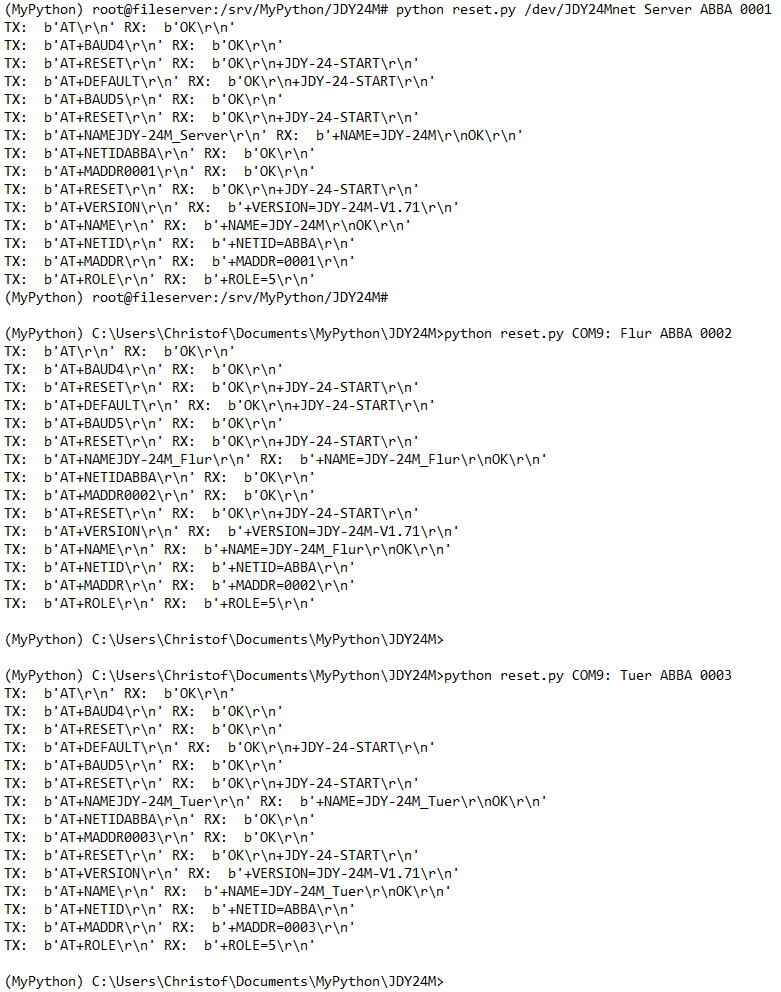

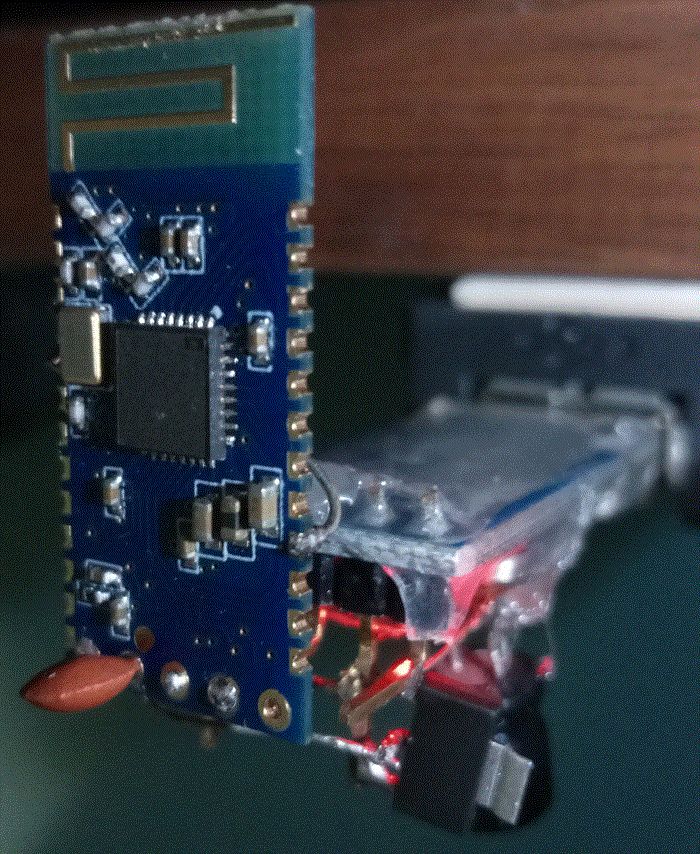

Hier mal ein Foto der ersten Aufbauten und ein kleines Video. Dient nur
für den ersten Eindruck. Nicht über die JSON ähnlichen Formate wundern,
ich habe schon ein wenig Software drumherum gebastelt, die unter anderem
den Workaround unterstützt.
https://youtu.be/Uw8xpepDV2c

[Christof R. (prediger)]

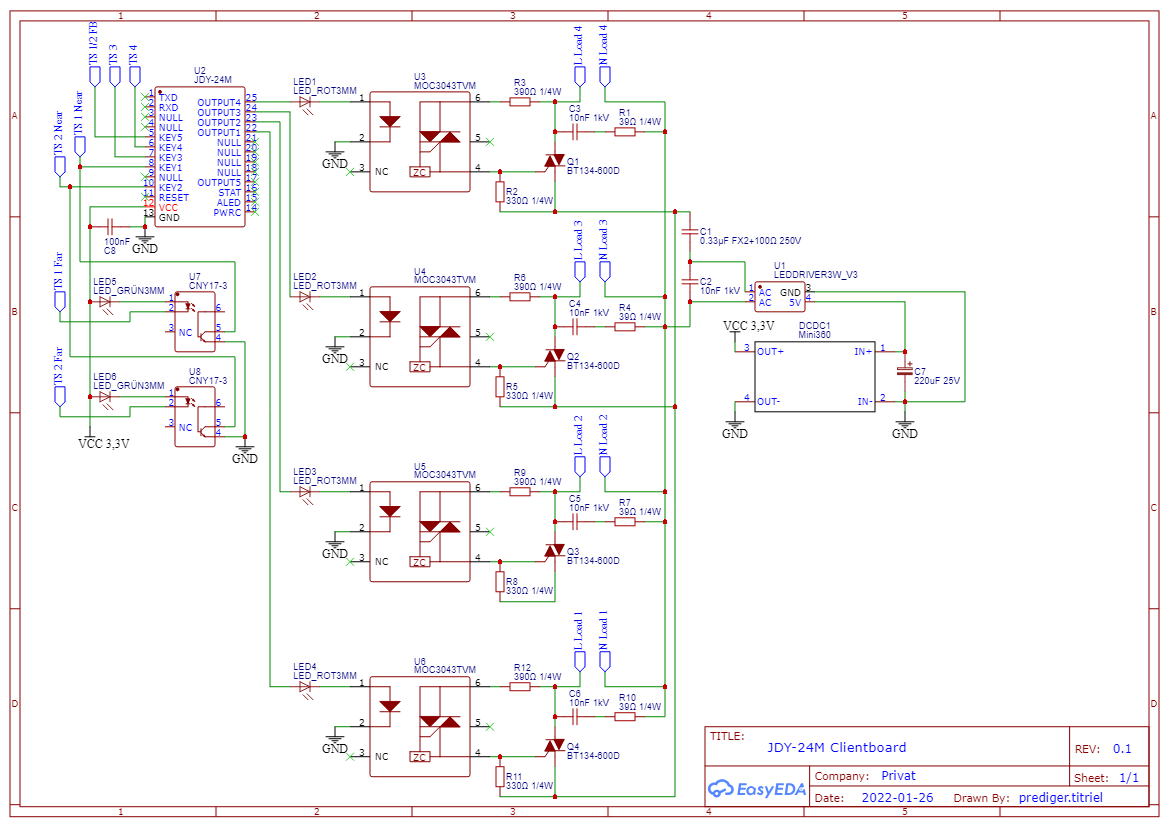

Das Schaltbild für das Client-Board

[J. S. (jojos)]

Das Modul sieht interessant aus, ich suche gerade etwas um
Weihnachtsbeleuchtung zu steuern. Lässt sich das mit ioBroker
(Zigbee2Mqtt) steuern?
