Forum: Mikrocontroller und Digitale Elektronik PALAS 40C50 Schaltplan


PALAS 40C50 Schaltplan
von H.J. R. (hj_r)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Besitze einen PALAS 40C50, der schon Jahre herumsteht. Beim Einschalten
wird ein beliebiges Buchstabenmuster angezeigt. Spannungen stimmen. Sehr
viele Bauteil sind gesockelt. Ein Abdrücken brachte jedoch keine
Änderung.
Bin auf der Suche nach einem Schaltplan.

Habe hoffentlich beim Herumprobieren nicht Kabelanschlüsse vertauscht.

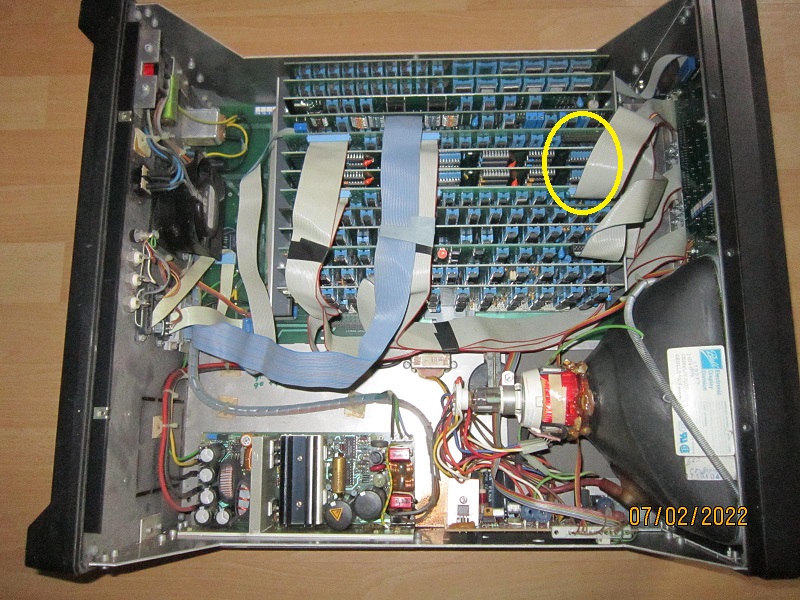

(Foto)
Möglicher Problemort ist gelb eingekreist.
 Kann jemand helfen?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: PALAS 40C50 Schaltplan
von Chris K. (kathe)

Lesenswert?
• ▲
▼
Vielleicht ähnlich LAM 4850
Beitrag "Re: Dolch PALAS 40C50"
Im attachment Seite 115

Manual:
http://www.bitsavers.org/test_equipment/dolch/3_40C5-01A_Dolch_PALAS_40C50_Operators_Manual_198411.pdf

: Bearbeitet durch User
Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: PALAS 40C50 Schaltplan
von H.J.R. (Gast)

Lesenswert?
• ▲
▼
Vielen Dank für die schnelle Antwort. Sieht gut aus, werde aber einige
Zeit für die Auswertung brauchen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Thread beobachten | Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
