Forum: Mikrocontroller und Digitale Elektronik Unbekanntes LCD-Display


Unbekanntes LCD-Display
von D. J. (basteldag)

Angehängte Dateien:
Lesenswert?
• ▲
▼

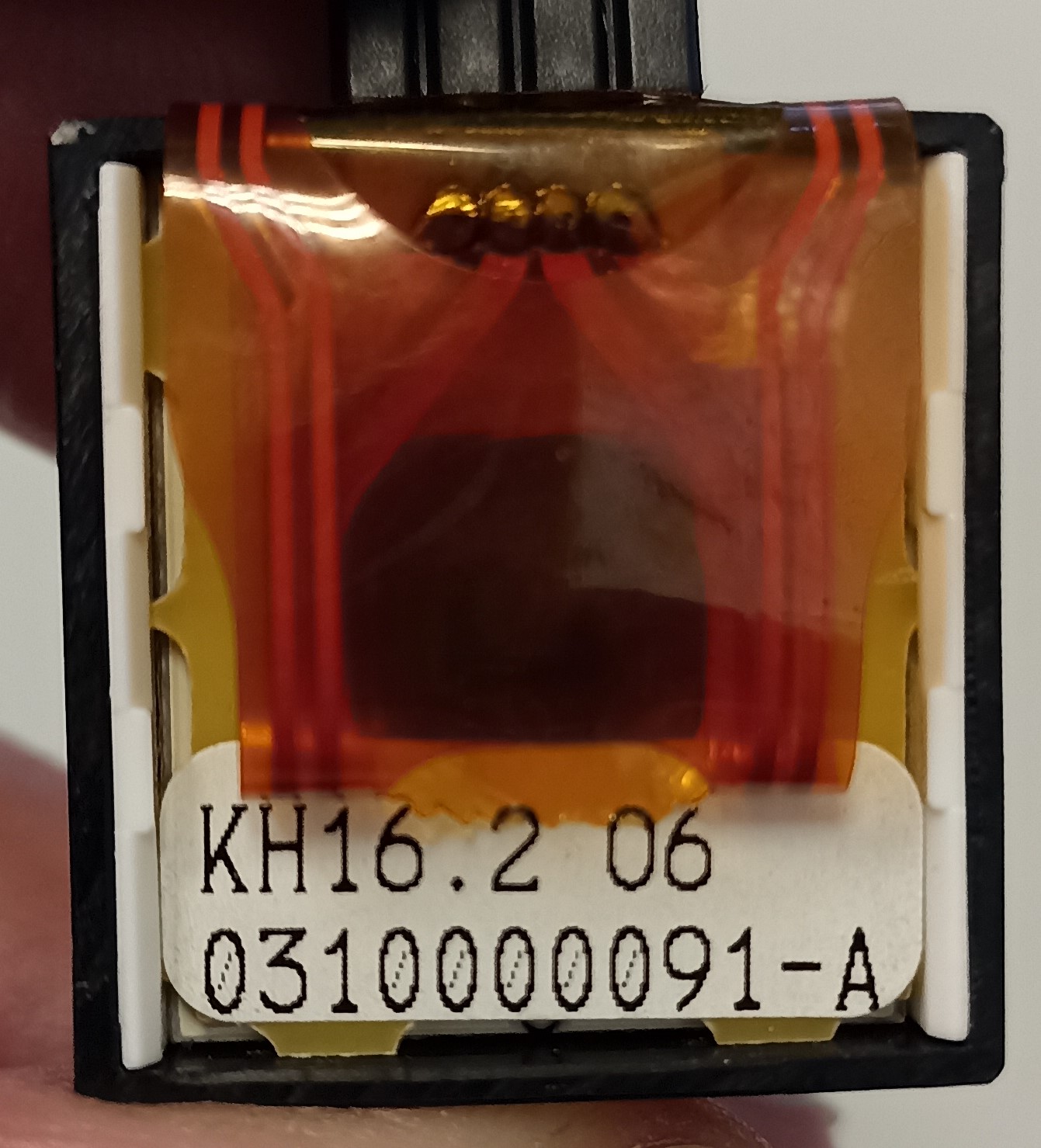

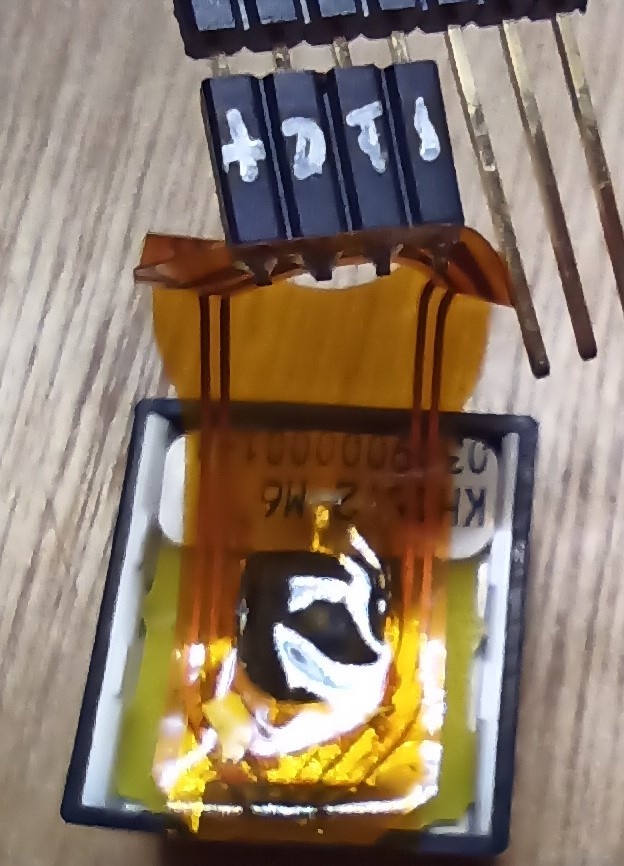

Hallo erstmal. In einer Bastelkiste fand ich diese LCD. Auf der alten
Steuerplatine(?) fand ich den die Pinbelegung heraus. Soweit so gut.

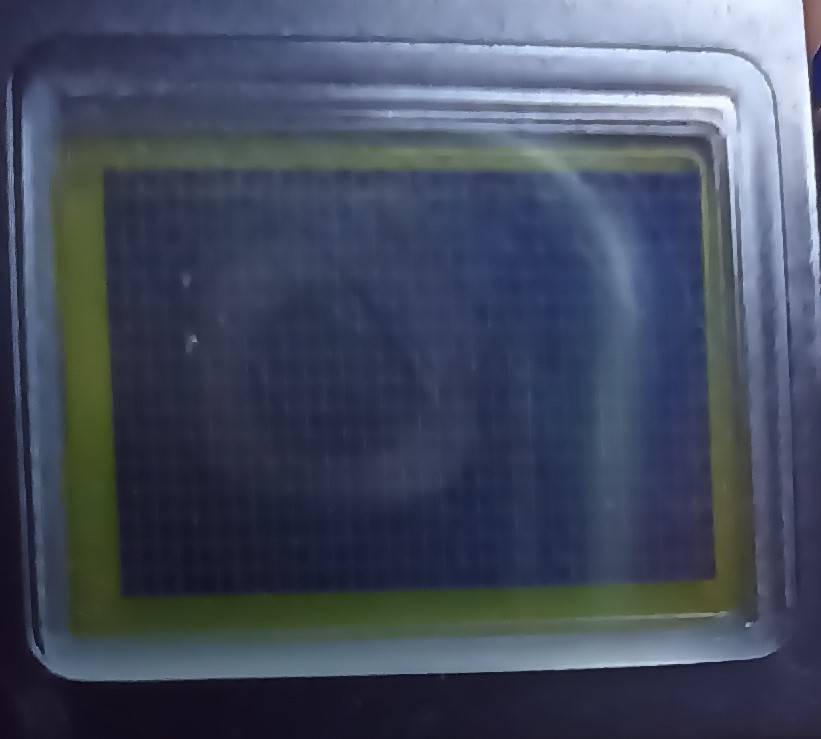

Dann lag da ein Uno rum, Display (SSD1306) ab, dieses ran und ich konnte
schon mal feststellen, 16x32 Dot auf einer Fläche von 0,45x0,65 inch
zeigt es an. Kann mir jemand weiterhelfen um den Typ herauszufinden ?
oder kennt jemand diese Teile ?

: Bearbeitet durch User
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Unbekanntes LCD-Display
von H. H. (hhinz)

Lesenswert?
• ▲
▼
Könnte aus einer beschriftbaren Taste stammen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Unbekanntes LCD-Display
von D. J. (basteldag)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Von hier

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Unbekanntes LCD-Display
von Achim M. (minifloat)

Lesenswert?
• ▲
▼
Man könnte oben rechts am Spannungsregler garstig eine Spannung
einspeisen, in der Hoffnung dass der Mikrocontroller dann zum Leben
erwacht. Dann die Kommunikation belauschen und reverse engineeren...

mfg mf
