Schematic Makita DC1470 & DC18R charger

[Thomas D. (monette999)]

Hallo Forum,

ich bin auf der Suche der Repair Manual von einem Makita DC18R
Ladegerät.
Von diesem Gerät gibt es viele Versionen aber sehr wenig im Netz zu
finden.

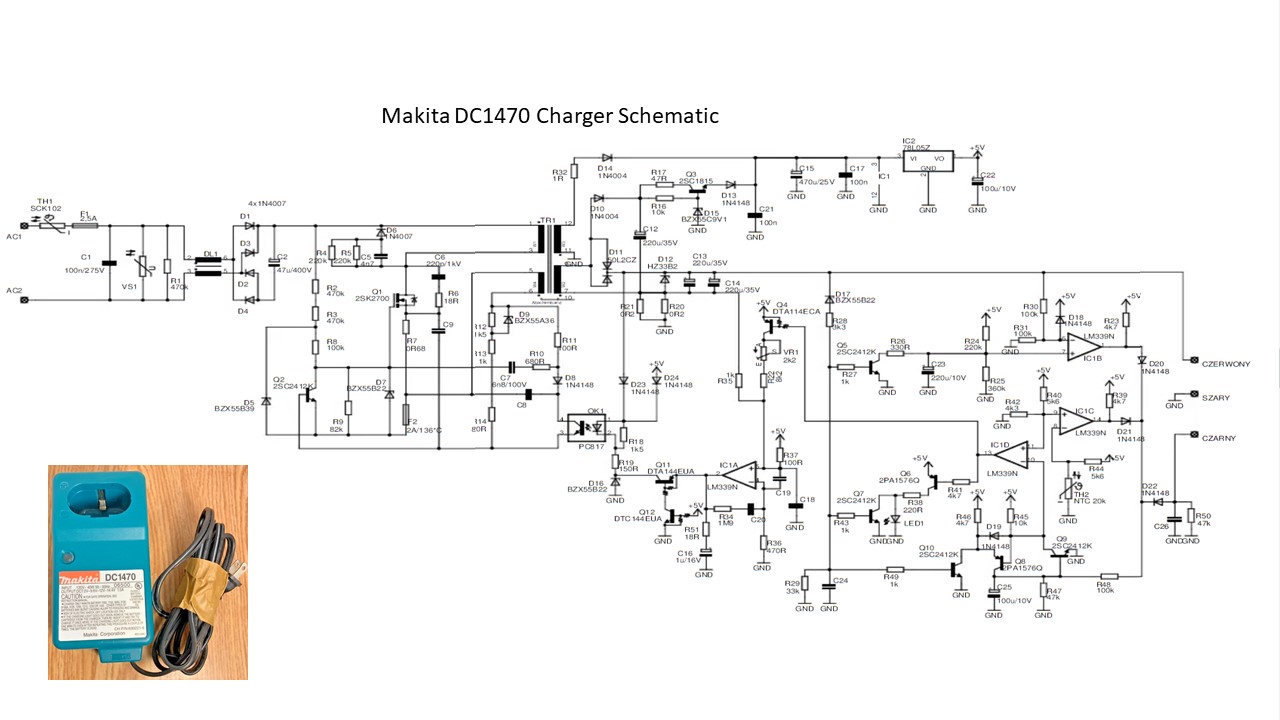

Ich habe auch Diagramme von DC1470 gefunden die gut aussehen, aber das
was ich über den DC18R gefunden habe sieht nicht nasch dem orginal Daten
an.

Vielleicht hat ein Forum Member bessere Daten.

Ich würde mich freuen wenn jemand die richtigen Schaltplan für dem
Makita Charger DC18R teilen könnte.

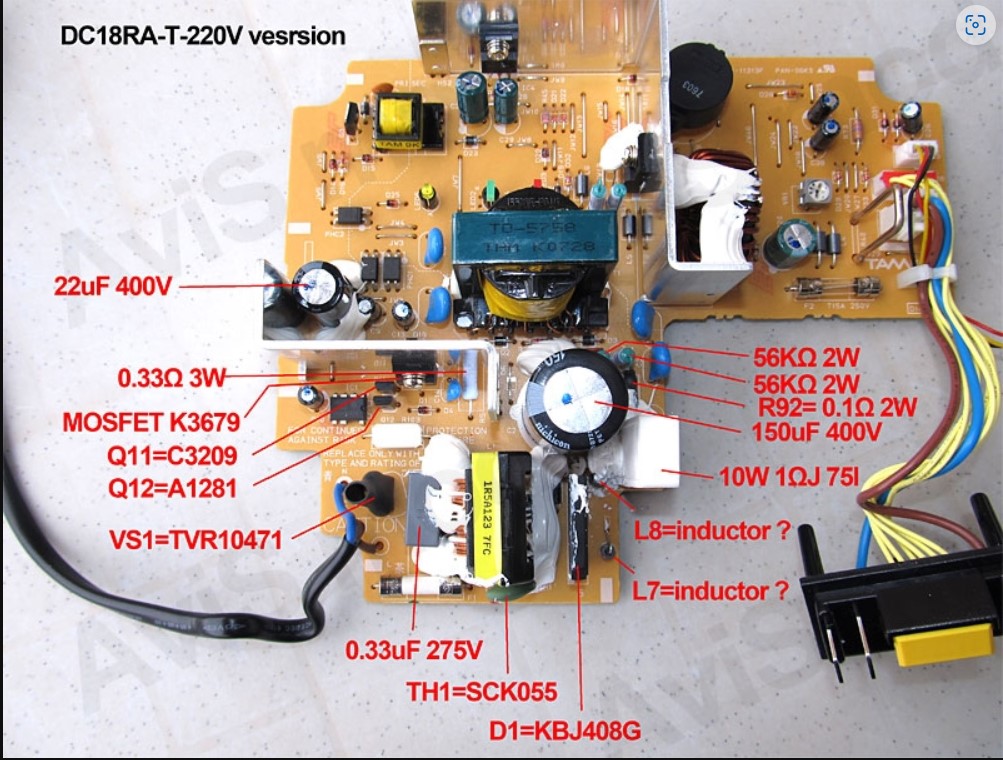

Ich werde noch bilder zu meiner Platinen Version posten.
Gruß ....
