Solar Gartenleuchte

[Karl Moik (Gast)]

Hi,
habe neben einem Sammelcontainer so eine vollkommen zertrümmerte
Solar-Gartenleuchte gefunden.
(Die Freundin schimpft, must du immer allen Scheiß aufsammeln)
So die Sorte wo 5 Stück im Baumarkt 15€ kosten.
Ist aber eine Fundgrube an schönen Bauteilen (Die Solar-Gartenleuchte,
nicht die Freundin)
1. NiCd-Akku 1,2V 600mA Mignon
2. LED Weiß
3. Solarzelle 4 x 0,5V
4. Schalter
5. Photowiderstand
6. Schaltwandler

Habe mal den Schaltplan aufgenommen.
Die Kondensatoren haben leider keine Kennzeichnung...
Schaltfrequenz ist 204kHz bei 1V am Labornetzteil.

[auch Jäger und Sammler (Gast)]

Schöner Beitrag, aber ein Bild von der Freundin fehlt, da du sie ja
miterwähnst. Nur um die Situation besser verinnerlichen zu können. :-)
Den Wert der beiden Kondensatoren kann man nicht erkennen?
Du kannst ihr ja was nettes daraus bauen, um sie zu besänftigen...

[Joachim (Gast)]

Deine Freundin schimpft wenigstens nur! Ich habe mal so einen besagten
5er-Pack gekauft, von denen aber nurnoch 4 da sind, weil Freundin eine
vom Balkon geschmissen hat!
Ok, so richtig mit Absicht war es nicht ;) . Aber es reicht zum drauf
rum reiten und als Freifahrtschein wieder irgendeinen Schrott mit nach
Hause zu bringen ;) ...

Gruß
Joachim

[Heinz Schenk (Gast)]

Ähem,
kann die Schaltung so richtig sein?!
Wie soll die starten, wenn es dunkel ist ist der Photowiderstand
hochohmig!

[Paulchen (Gast)]

Karl Moik schrieb:
> (Die Freundin schimpft, must du immer allen Scheiß aufsammeln)
> So die Sorte wo 5 Stück im Baumarkt 15€ kosten.
> Ist aber eine Fundgrube an schönen Bauteilen (Die Solar-Gartenleuchte,
> nicht die Freundin)

Wenn du bei der Fundgrube explizit erwähnst, dass es nicht mehr um die
Freundin geht, heißt das wohl, dass es bis dahin um die Freundin geht?
Also wenn du wirklich 5 Freundinnen aus dem Baumarkt für 15€ mitgenommen
hast, dann darfst du dich jetzt bei so was wirklich nicht beschweren ☻

[Michelle K. (Firma: electronica@tdnet) (michellekonzack)]

Heinz Schenk schrieb:
> Ähem,
> kann die Schaltung so richtig sein?!
> Wie soll die starten, wenn es dunkel ist ist der Photowiderstand
> hochohmig!

Also ich gehe davon aus, das der OBERE Transistorein NPN ist

Grüße
Michelle

[Magnus M. (magnetus)]

Michelle Konzack schrieb:
> Also ich gehe davon aus, das der OBERE Transistorein NPN ist

Und die Diode ist bestimmt auch verkehrt herum.

Mein Tipp an "Karl Moik": Sieh dir die Platine noch einmal genau an
und zeichne den Schaltplan neu, ohne auf deine erste Version zu gucken.

[Michael_ (Gast)]

Ich denke es ist richtig. Welche Diode soll denn verkehrt sein?

[Dieter Bohlen (Gast)]

Haste Geld haste Autos, haste Autos haste Frauen!

[Harald Schmidt (Gast)]

http://www.irrelevanz.de/

[Karl Moik (Gast)]

Ich mir die Schaltung nochmal angeschaut, ich komme zu dem selben
Ergebnis.

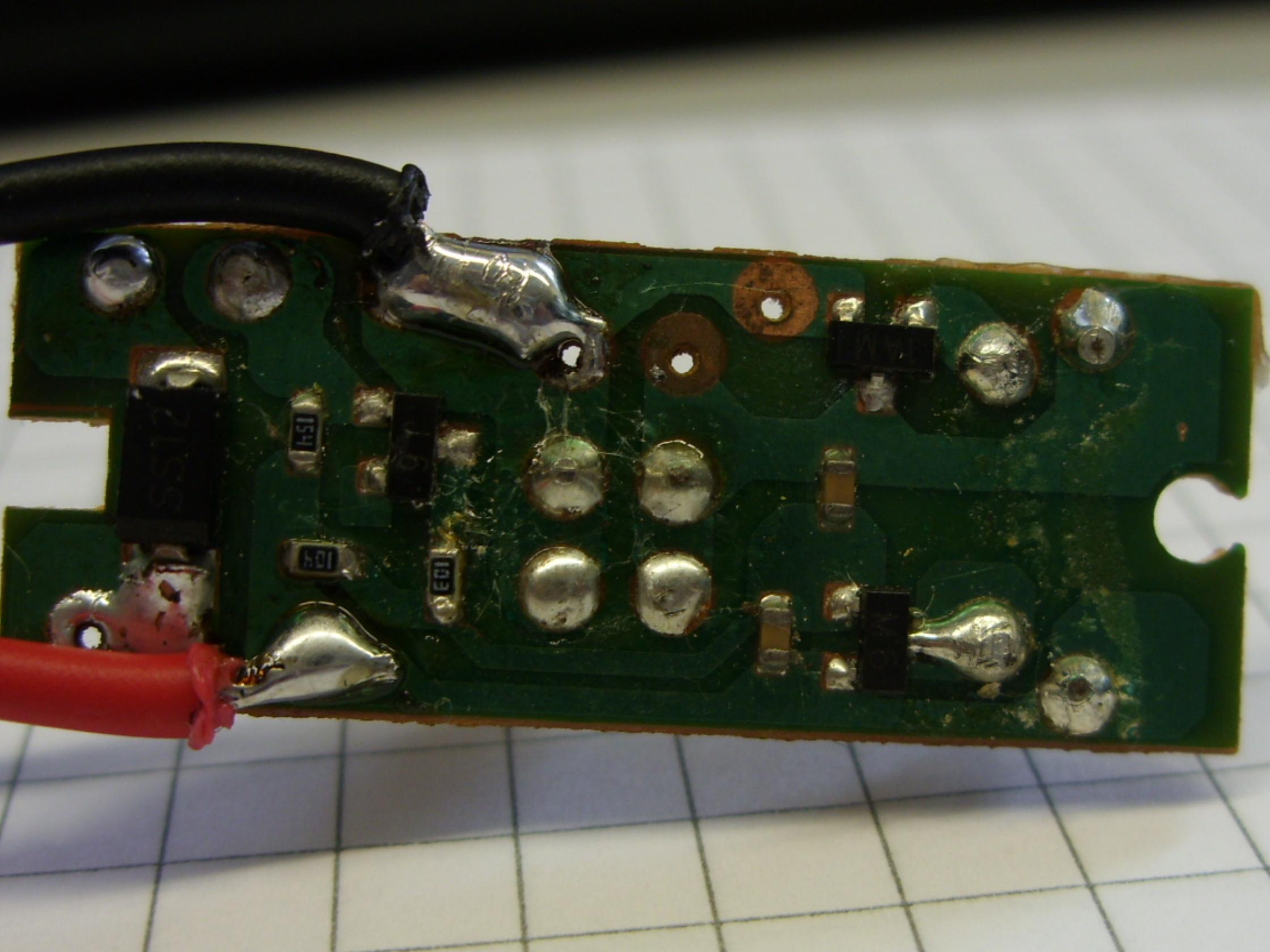

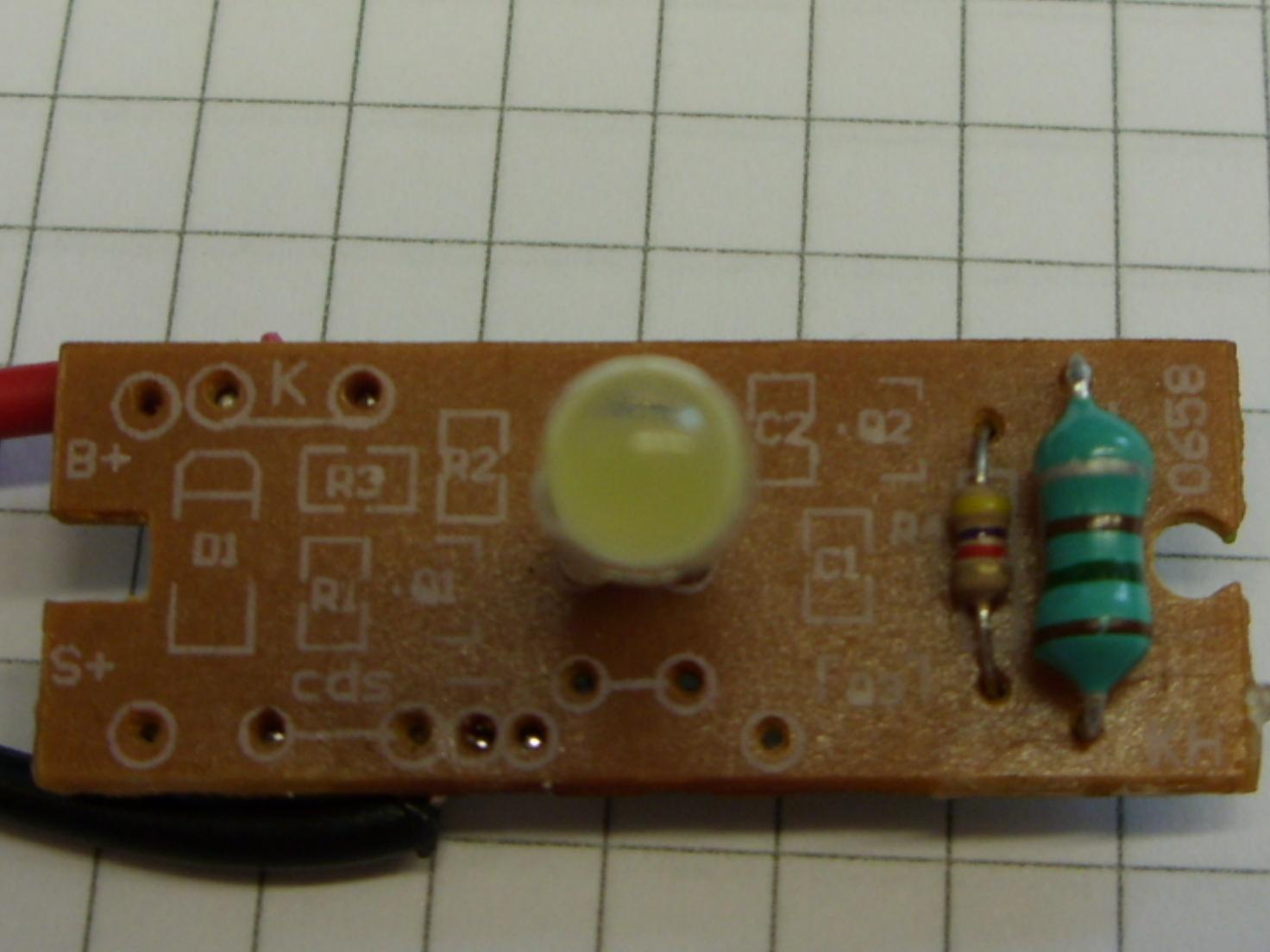

Hier mal zwei Fotos die ich gemacht habe...

[Karl Moik (Gast)]

Mist, ist der Thread jetzt tot, oder kommt da noch was?
