Brauche Hilfe bei Displayansteuerung mit Arduino UNO

[Björn D. (eints)]

Hallo!
Ich habe mir vor ein paar Monaten ein Arduino UNO zugelegt. Damit wollte
ich jetzt ein altes LCD-Display ansteuern. Das Display selbst hat 28
Pins. Diese sind mit einem Chip unter dem Board, auf dem sich das

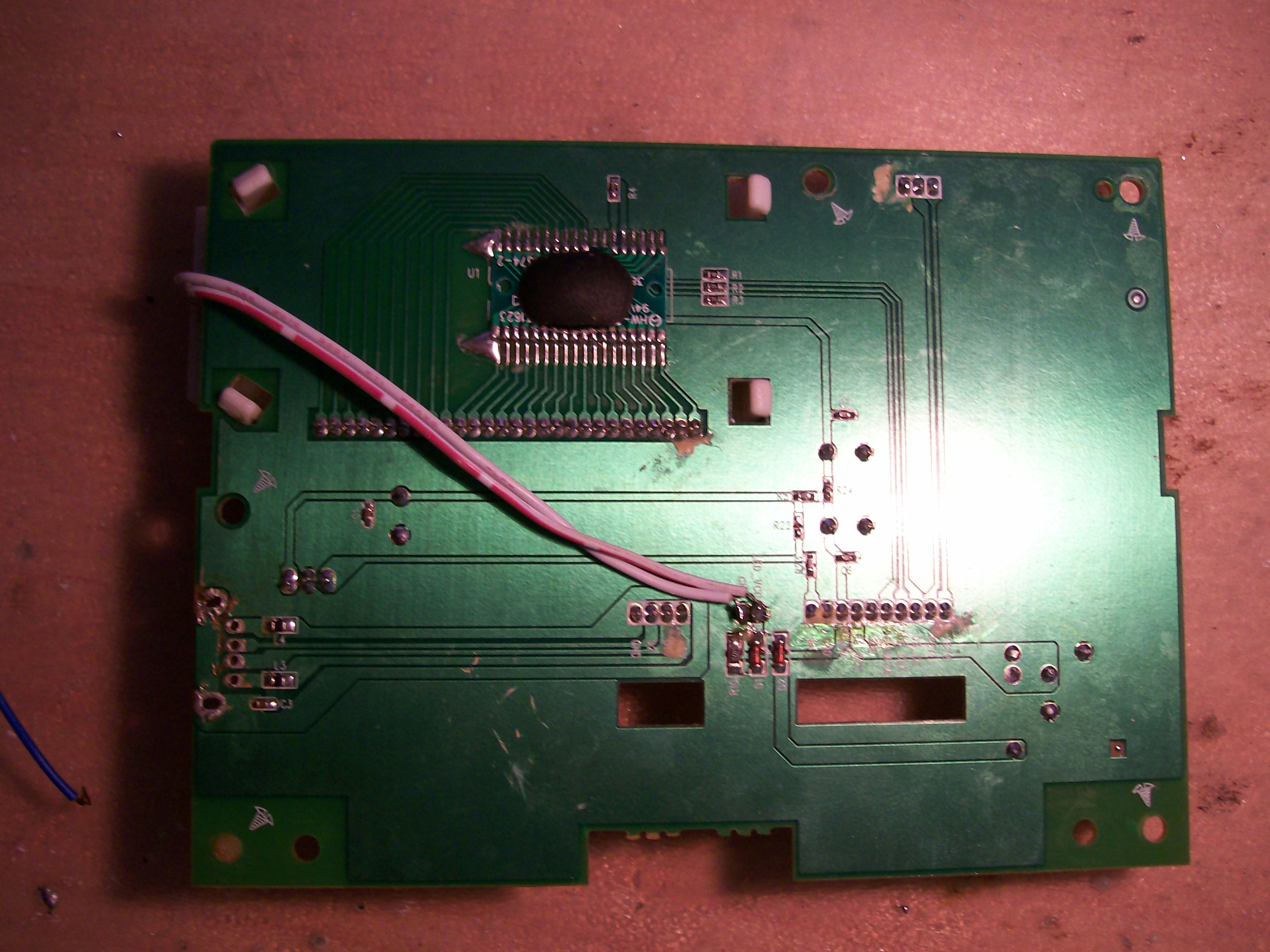

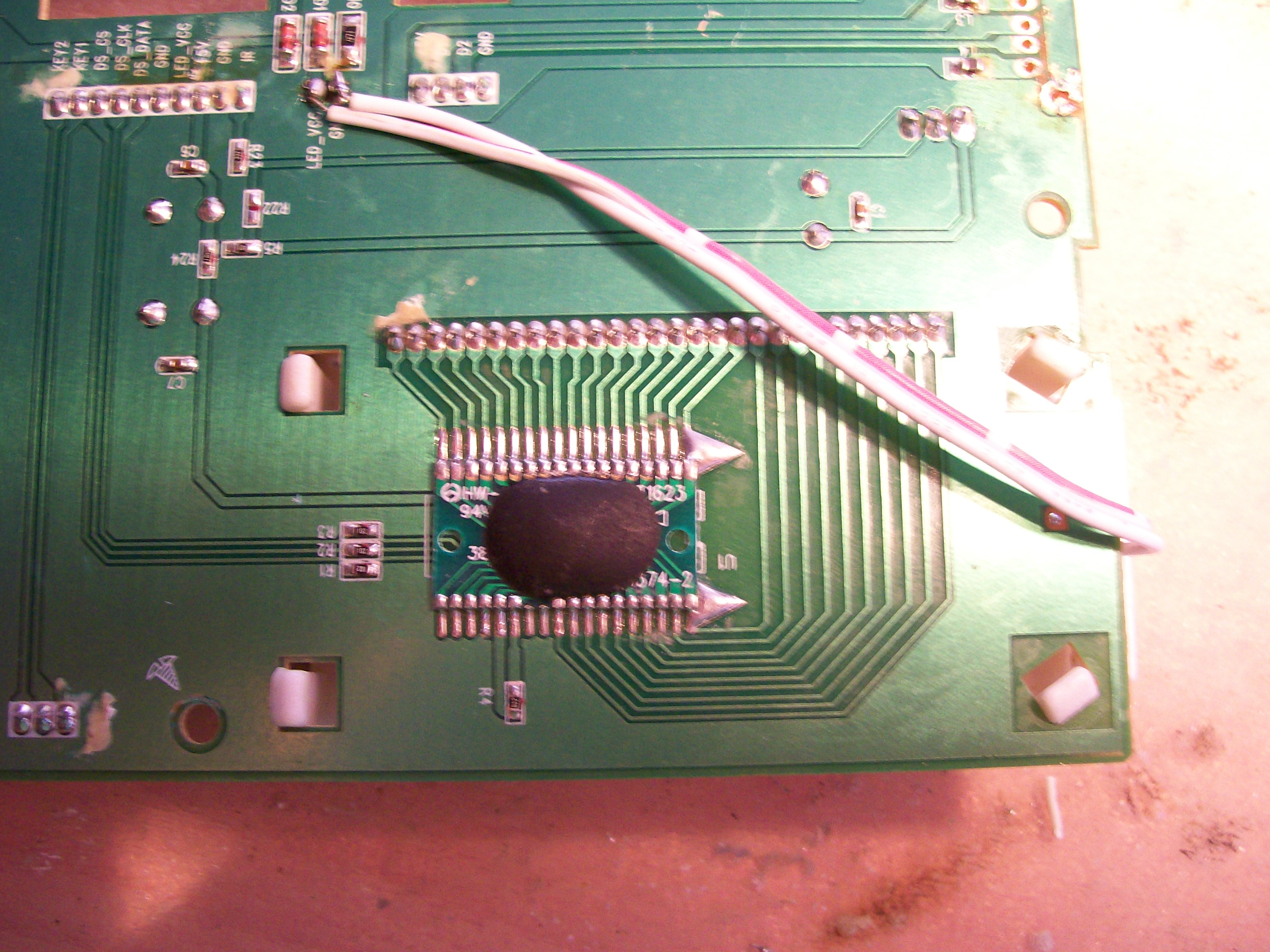

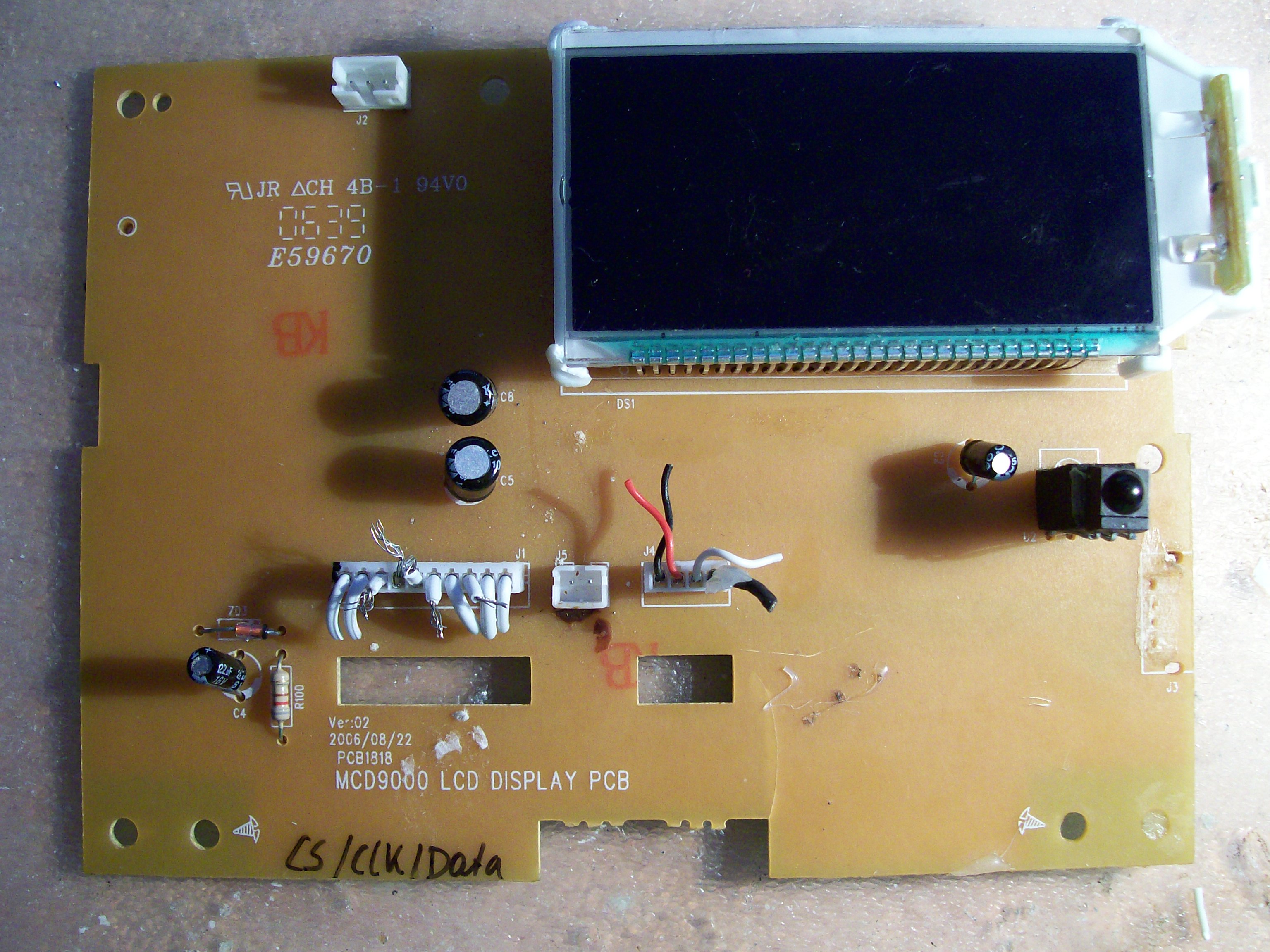

Display befindet verbunden(siehe Bilder im Anhang). Dieser Chip unter
dem Board ist an die +5V Leitung und natürlich an der GND angeschlossen.
Weiter hat er nur 3 Pins die zu einem Stecker heruasgeführt sind. Diese
drei Pins sind an einem Stecker mit "DS_CS" ,"DS_CLK" und "DS_DATA"
bezeichnet.
Disere Chip scheint wohl die Funkion eines Shiftregisters zu übernehmen
oder?
Ich habe auch probiert ihm als solches aunzusteuern, wobei ich den Pin
"DS_CS" als Latch-Pin verwendet habe. Clock und Data sind ja klar..
Doch leider kommt beim Display nichts an bzw. es zeigt nichts an. Die 28
Pins des Displays habe ich durchgemessen. Sie sind alle auf HIGH
geschaltet (4,92V).
Das Display selbst scheint zu funktionieren, da es etwas anzeigt, wenn
ich direkt an zwei von den 28 Pins +5V und GND anschließe.
Meint ihr, dass der Chip kaputt ist oder muss ich ihn einfach anders
ansteuern? Habt ihr schonmal solch ein Display gesehen oder angesteuert?

Gruß eints

[Michael R. (mexman)]

> Meint ihr, dass der Chip kaputt ist oder muss ich ihn einfach anders
> ansteuern?

Ich meine, DU solltest einfach mal das Datenblatt des Displays
durchlesen und es so ansteuern, wie man Dir dort empfiehlt.

Gruss

Michael

[Björn D. (eints)]

Hallo Michael

Ich hätte sagen sollen, dass das Display aus einer alten Anlage
ausgeschlachtet wurde. Die Bezeichnung des Chips ist durch einen großen
schwarzen Klecks verdeckt. Man erkennt nur "HW-" , "1623" , "38" und
unten rechts "374-2". Daher habe ich kein Datenblatt zu diesem Display.

Gruß eints

[Björn D. (eints)]

Kann keiner mir etwas zur Ansteuerung dieses Displays sagen?

[Michael R. (mexman)]

Björn D. schrieb:
> Kann keiner mir etwas zur Ansteuerung dieses Displays sagen?

Natuerlich nicht, da keiner weiss, welches Display das ist.

Gruss

Michael

[spess53 (Gast)]

Hi

Außerdem lohnt es sich nicht da groß etwas hinein zu stecken. Das ist
ein Passivdisplay, evtl. kundenspezifisch. Ich schätze mal 2 Backplanes
und max. 52 Segmente.

MfG Spess

[Björn D. (eints)]

Aber es muss doch einen Weg geben, dieses Display über die drei Pins des
Chips an der Unterseite anzusteuern.

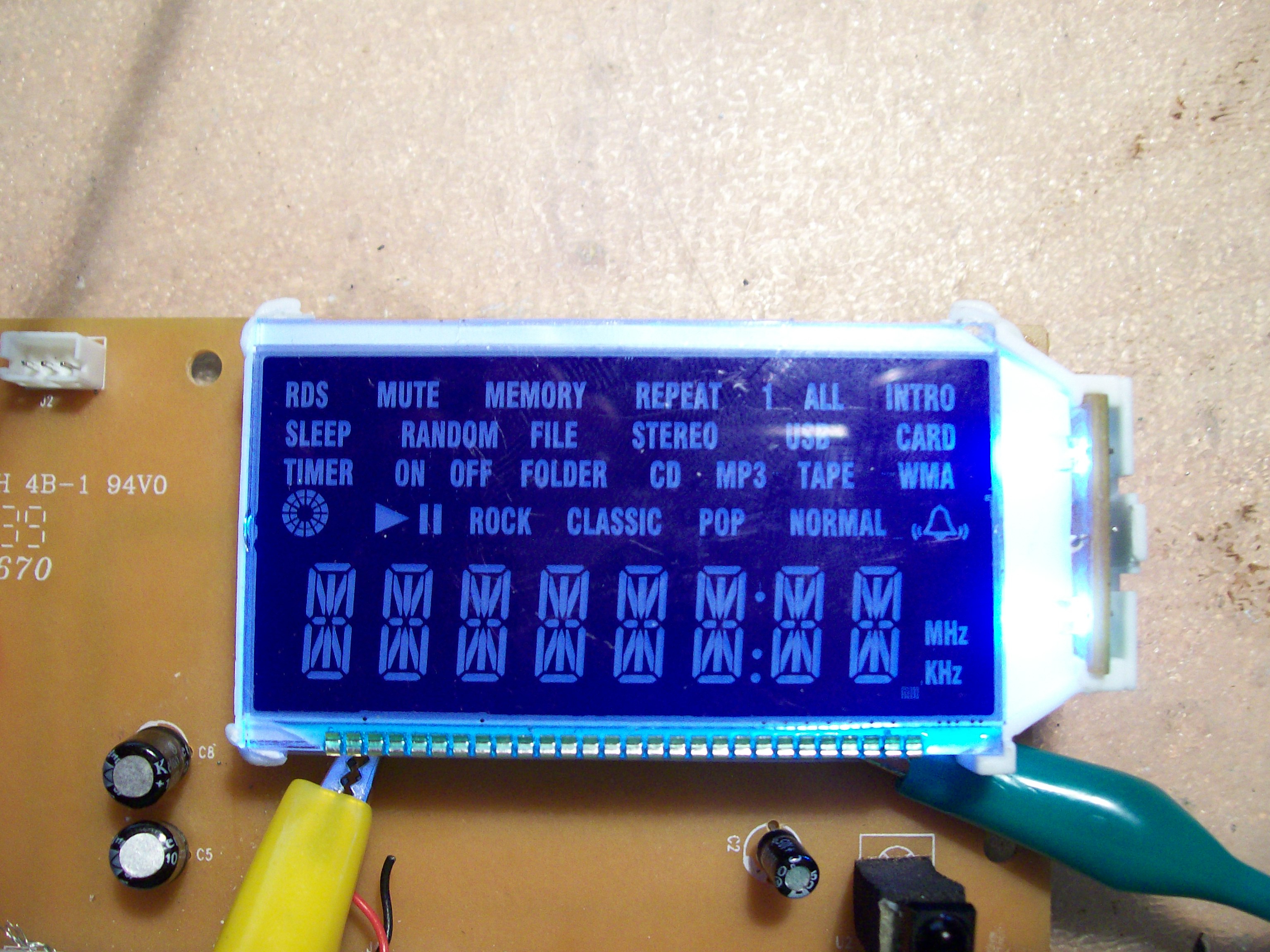

Anbei noch ein Bild, wobei ich 5V direkt an einige der 28 Pins des
Displays anlege. Man sieht es hat 8 14-Segment Ziffern und weitere
Segmente.

Gruß eints

[Paul Baumann (Gast)]

>wobei ich 5V direkt an einige der 28 Pins des
>Displays anlege.

Na, ob das so eine gute Idee war?

Du hättest lieber versuchen sollen, den Schaltplan des Gerätes zu
finden,
in dem das Display ursprünglich war.

Bloß: Was willst Du mit dem Ding anfangen, -es ist offenbar
kundenspezifisch
für dieses Gerät gefertigt und nützt Dir so nichts.

Kaufe Dir bei Watterott Elektronik ein sog. Shield mit grafischem
Display
für den Arduino und Du bist fertig.

MfG Paul

[Björn D. (eints)]

Ok dann werd ich dieses Display wohl dem Recyclingkreislauf zuführen und
mir ein anderes besorgen.
Danke für all die Antworten!

Gruß eints
