Versteht man dieses Bild?

[Christian W. (cweckmann)]

Da ich nicht wusste in welches Unterforum ich diese Frage stellen soll
hab ich's mal im Offtopic versucht. Versteht man, was in diesem Bild
dargestellt wird?

Grüße aus Hannover,
 Christian

[Andreas H. (kupferblau)]

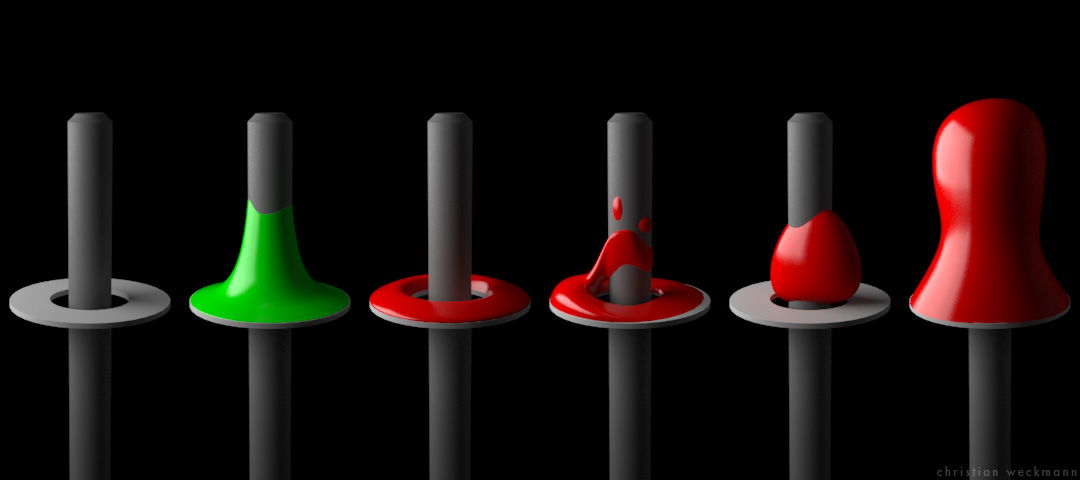

Illustration zum THT Bauteileeinlöten auf Leiterplatten.
Dargestellt werden Draht und Lötpad, Grün ist eine ideale Lötstelle, Rot
ist Murks.

Der Beitrag würde am Besten ins Unterforum Platinen passen, aber dann
weiß ja gleich jeder, was gemeint ist.

[Ben _. (burning_silicon)]

hihi 6 minuten... nächster versuch mit einem schwierigeren bild! **fg**

[Christian W. (cweckmann)]

Ja, bald dann was schwierigeres ;)

Die eigentliche Frage die sich mir stellt ist, ob das ganze dazu
geeignet ist Leuten zu zeigen wie man offensichtlich schlechte
Lötstellen erkennt. Scheint ja zu funktionieren, wie ich sehe :D

Grüße aus Hannover,
 Christian

[... (Gast)]

schick :) womit hast du das erstellt?

[kolabier (Gast)]

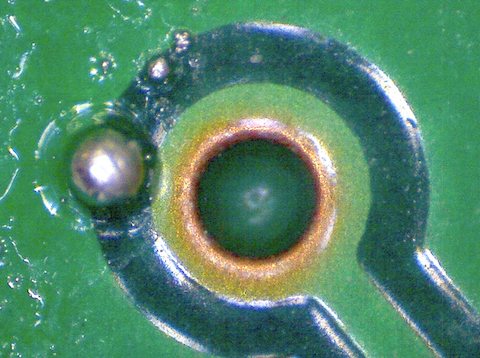

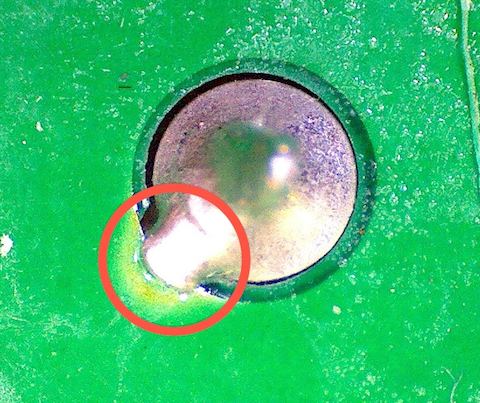

Ich hätte da noch etwas aus der Praxis für dich... ;-)

[Christian W. (cweckmann)]

... schrieb:
> schick :) womit hast du das erstellt?

Mit Kanonen, wenn man den Spatz von Ergebnis betrachtet :D
Autodesk 3ds max mit ChaosGroup V-Ray, da ich eigentlich als 3D-Grafiker
arbeite und nur hobbymäßig elektronische Bautele brate.

Grüße,
 Christian

[Tishima (Gast)]

Hallo!

Nur zur Info, wenn man nicht weiß was etwas ist nennt man das meistens
Kunst :-)

gruß,
Bjoern
