Fat auf SD ansteuern über STM32

[arm freak (Gast)]

Hallo,

besitze einen STM32 und möchte, weil dieser eine SDIO Schnitstelle
besitzt, Messdaten auf eine SD-Karte mit Fat-Dateisystem schreiben.
Low-Level Funktionen zum ansteuern der SDIO Schnittstelle habe ich aus
der von ST erstellten library entnommen. Jetzt meine frage, hat schon
jemand die umsetztung von SDIO nach Fat realisiert, für SPI findet man
da ja zu haufe etwas.

mfg arm freak

[arm freak (Gast)]

Hmm keine Antwort, wird wohl tatsächlich noch keiner gemacht haben

[Daniel R. (zerrome)]

Na ja Du musst ja nur noch die Low-Level SPI Funktionen durch SDIO
austauschen und fertig...

[arm freak (Gast)]

Ja werd ich wohl machen müssen, war nur ein wenig faul, dachte da gibt
es schon was fertiges

[holger (Gast)]

>Ja werd ich wohl machen müssen, war nur ein wenig faul, dachte da gibt
>es schon was fertiges

Such mal nach Primer2 SDIO. Da ist die SD per SDIO angeschlossen.
Allerdings haben die ST Routinen ein Problem mit Karten > 2GB;)

[arm freak (Gast)]

joar hab jetzt gerade angefangen die AVR FAT32 Lib auf meine Bedürfnisse
anzupassen, ist aber auch mal eine Idee. Wollte halt nicht soviel zeit
in die Sd-Karten unterstützung setzen, da ich mir noch nicht sicher bin
wie schnell zu ein schreibvorgang eig. ist. Im mom. lese ich die
messwerte alle 10ms ein, somit hoffe ich das ein schreibzyklus unter die
10ms fällt

[Daniel R. (zerrome)]

Welche Version der ST Routinen? 3.5.0 ist gerade aktuell...

[holger (Gast)]

Hi Daniel;)

>Welche Version der ST Routinen? 3.5.0 ist gerade aktuell...

Die auch. Schau dir mal den Datentyp für die Übergabe
der Sektornummern an. Da die auf Byteadresse getrimmt
sind kommt man mit uint32_t nicht über 4GB;)

[Turbo J (Gast)]

> Im mom. lese ich die messwerte alle 10ms ein, somit hoffe ich das ein
> schreibzyklus unter die 10ms fällt

Mir ist kein Kartentyp bekannt, der einen Schreibzyklus so schnell
hinbekommt.  Es sind oft eher 300-500ms, mit deutlichen Außreissern nach
oben bei SDHC-Karten, diese scheinen die bei µC oft verwendeten
Single-Block Schreibzugriffe überhaupt nicht zu mögen. Wegen der großen
Pages ist das aber verständlich.

Du wirst Deine 100Hz Werte also kräftig puffern müssen.

Disclaimer: Das wurde im SPI-Modus ermittelt.

[holger (Gast)]

>Disclaimer: Das wurde im SPI-Modus ermittelt.

Ist bei SDIO auch nicht anders.

[Matthias K. (matthiask)]

Für SPI (nicht SDIO!), hier ein Bsp. für STM32:

http://www.siwawi.arubi.uni-kl.de/avr_projects/arm_projects/arm_memcards/index.html#chanfat_stm32

[arm freak (Gast)]

na gut hab ich mir beinahe gedacht, dann werde ich wohl auf bluetooth
übertragung ausweichen und dann die daten mittels pc speichern.

[Hans W. (hans_w30)]

Hier ist mal noch ein Beispiel für SDIO beim STM32 mit FatFs.
http://rowley.zendesk.com/entries/59582-fatfs-for-stm32

Gruß Hans

[Harald B. (haraldino)]

mich würd mal interessieren wie man die MicroSD Karte an SDIO
anschließt.

Ich hab echt nichts brauchbares gefunden. Ich verwende den STM32F407

Mein MicroSD Card Slot (Molex 500873-0806) hat die Pins:

VCC
CLK
DO
DI
CS
GND

Hat jemand eine Ahnung?

[Harald B. (haraldino)]

sorry war das falsche Bauteil!

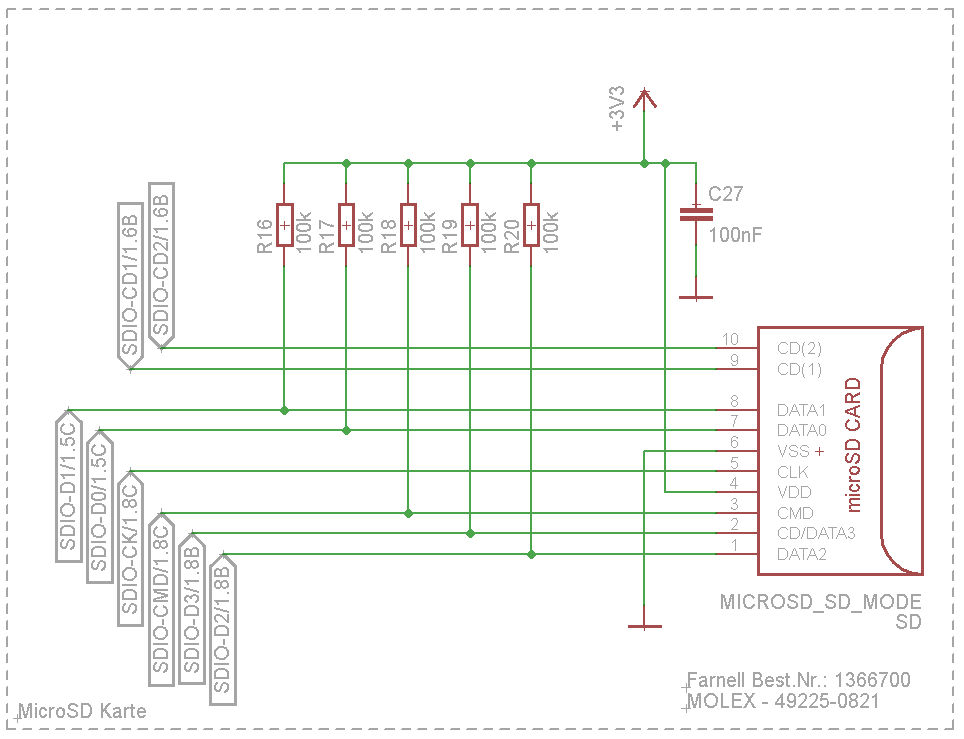

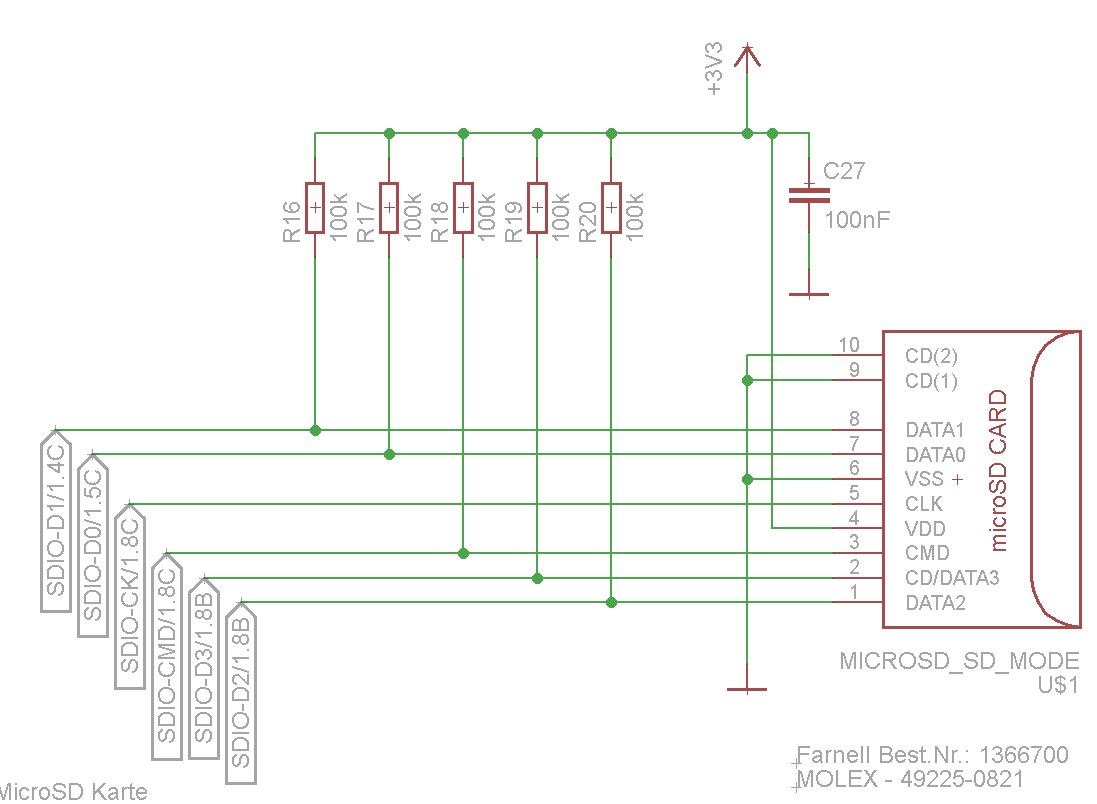

Ich hab den STM32F4 jetzt mit SDIO und dem Molex Stecker wie im Bild
aufgebaut.

Ist es korrekt das ich CD(2) & CD(1) auf Masse gelegt habe?

Gruß

[Alex E. (tecnologic)]

Moin

Einen CD(card Detect) würde ich an einen Pin des Controllers legen, wenn
du den SDIO Code von ST verwendest benötigst du den. Siehe Schaltplan
vom STM3240G.

MfG

Tec

[Faufau (Gast)]

Wieso gibt's eigentlich 2 CD pins?

[Harald B. (haraldino)]

Hi,

ich hab das jetzt so gemacht.

die brauchen ja wahrscheinlich keine Widerstände nehme ich mal an.

Viele Grüße
Harald

[Stefan W. (wswbln)]

Faufau schrieb:
> Wieso gibt's eigentlich 2 CD pins?

...weil einer davon eigentlich WP heissen müsste...

[Harald B. (haraldino)]

und WP bedeutet?


ah der WriteProtect Pin
