EAGLE Frage!

[IGEL (Gast)]

Hi,

ich wollte mir Eagle zulegen. Habe gelesen, dass es auch "PCB Power
Tools" gibt.

Klingt nach einem Layoutprogramm aber das hat doch Eagle inkludiert! Was
ist das genau?

[Gregor B. (gregor54321)]

http://www.braintechnology.de/braintechnology/powertools.html

[Uwe N. (ex-aetzer)]

IGEL schrieb:
> ich wollte mir Eagle zulegen. Habe gelesen, dass es auch "PCB Power
> Tools" gibt.
> Klingt nach einem Layoutprogramm aber das hat doch Eagle inkludiert!

Verwechselst du wahrscheinlich mit "PADS Power Pcb",
das ist Mentor Graphics und eine andere (Preis)Liga.

Gruss Uwe

P.S.: Falsches Sub-Forum

[IGEL (Gast)]

Ah1 THX!!!

Es kann also viele Dateiformate in Eagle einbinden. Das ist Super!

Leider wohl kein PDF. Ich wollte gerne dieses PDF in Eagle Importieren:

http://www.realschule-ehingen.de/index.php?menuid=43&downloadid=79&reporeid=217

Wie macht man das? Kann man die Leiterbahnen dann bearbeiten?

[B to the at (Gast)]

IGEL schrieb:
> Ah1 THX!!!
>
>
>
> Es kann also viele Dateiformate in Eagle einbinden. Das ist Super!
>
>
>
> Leider wohl kein PDF. Ich wollte gerne dieses PDF in Eagle Importieren:
>
>
>
> http://www.realschule-ehingen.de/index.php?menuid=...
>
>
>
> Wie macht man das? Kann man die Leiterbahnen dann bearbeiten?

Das ding haste doch an nem halben nachmittag nachgebaut.
nimm dir die zeit, dann lernste auch was

[Helmut L. (helmi1)]

IGEL schrieb:
> Kann man die Leiterbahnen dann bearbeiten?

Noe. Du kannst aus einem PDF keine Eagle Daten mehr machen.
Aber ansonsten ist das schnell in Eagle neu gezeichnet und Layoutet.

[Peter R. (pnu)]

Am einfachsten: ausdrucken und als Vorlage für Neuzeichnung in Eagle
verwenden. Dabei kann man VIELE Schwächen dieses Entwurfs beheben.

Zum Beispiel unnötig dünne Leiterbahnen verbreitern. Eventuell andere
Lötaugen verwenden. Diese sind zwar bei Fertigung von doppelseitigen,
durchplattierten Platinen recht gut, aber nicht bei einseitigen.
Unnötige Ecken bei den Leiterbahnen weglassen usw.

Was heißt "EAGLE zulegen"? Es gibt eine Version, die kostenlos ist,
Bedingungen selbst nachlesen.

[IGEL (Gast)]

Schade. Es gibt nämlich so viele Anwendungen für ein PDF nach EAGLE
import.

Mein selbstgebautes Netzteil musste ich komplett abzeichnen - war schön
Nervig ;)

[Helmut L. (helmi1)]

IGEL schrieb:
> Schade. Es gibt nämlich so viele Anwendungen für ein PDF nach EAGLE
> import.

Wie soll das den deiner Meinung nach funktionieren?

In einem PDF sind das Raster oder Vectorgrafiken.

In einer EAGLE Datei aber Leiterbahnen , Loetaugen , Bauteile etc.
also was ganz anderes. Auch wenn eine Leiterbahn wie ein Strich aussieht
ist es innerhalb von EAGLE eine komplexere Struktur mit Netzwerknamen,
Layer , Breite etc.

[IGEL (Gast)]

Es reicht ja schon das PCB zu importieren! Leider geht das mit Bildern
sehr ungewünscht!

[herbert (Gast)]

Ich habe Deine Vorlage etwas aufgearbeitet und in Sprint geladen.Ich
male sie mal nach ..mache allerdings die Leiterbahnen etwas kräftiger
und runde Lötaugen so groß,dass auch ein Bruzzler nichts kaputtmachen
kann.:-)Melde mich dann wieder ...ist ja ein klacks

[herbert (Gast)]

Naja ,ich hätts mir auch denken können ...die Vorlage lässt bis auf das
IC keine Rückschlüsse auf ein Rastermaß zu.Die Verzeichnungen sind
einfach zu groß .Was soll da verbaut werden?

[herbert (Gast)]

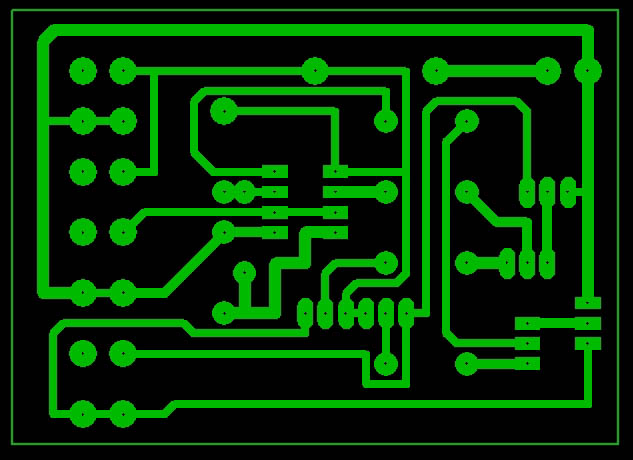

Ist fertig nachgemalt ...nach gutdünken.

[herbert (Gast)]

Stell dir das mal als jpg rein ..zum ausdrucken falls du das in Eagle
laden kannst.Es macht mir allerdings nichts aus dir die Datei zu
schicken damit du das mit dem Sprint Viever ausdrucken kannst.Das Layout
ist im wesentliche genau wie die Vorlage ...nur etwas fetter.

[MM (Gast)]

Undank ist...? Kopfschüttel!

[herbert (Gast)]

Keine Angst ,war sowieso nur ein Abfallprodukt meiner Neugierde.Es
schadet ja nicht wenn man mal schaut ob man das Prozedere noch so hin
bekommt wie damals.Und... was solls ,in London zünden die jungen Häuser
an ...das ist schlimmer.
