PIN1 bei Chip. nicht zu erkennen

[caroXX (Gast)]

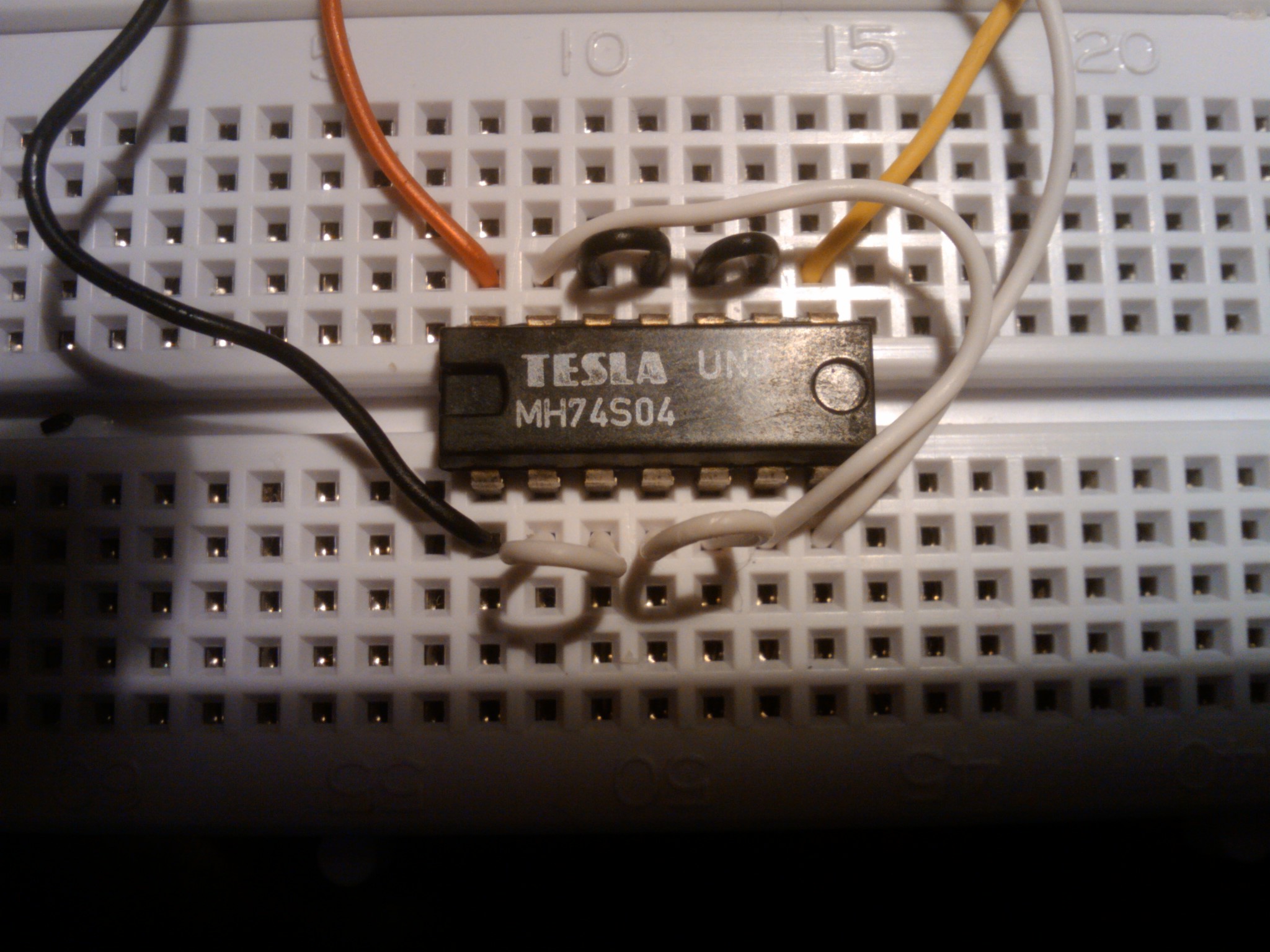

Wo befindet sich bei diesen Chip Pin1? Es besitzt zwar einen Pubkt und
eine Kerbe doch ich kann diese nicht zuirdnen.

[hp-freund (Gast)]

links unten

[Klaus W. (mfgkw)]

Der Punkt hat nichts zu sagen (ist der Abdruck vom Auswerfer beim
Spritzen), relevant ist die Kerbe.
Und ab der zählt es linksrum.

[Hmm? (Gast)]

caroXX schrieb:
> Wo befindet sich bei diesen Chip Pin1?

Google kaputt? Datenblatt?

Warum hast du das IC denn schon verdrahtet, wenn du gar nicht weißt,
welcher Pin wofür ist?

[Michael D. (mike0815)]

Hi,
> Der Punkt hat nichts zu sagen (ist der Abdruck vom Auswerfer beim
> Spritzen), relevant ist die Kerbe.
> Und ab der zählt es linksrum.

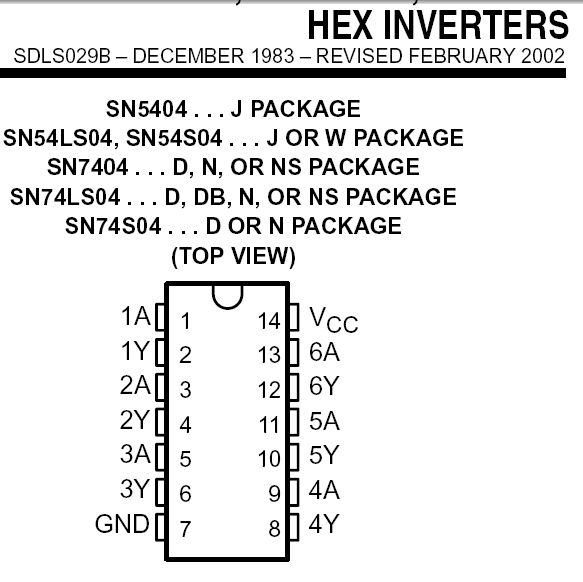

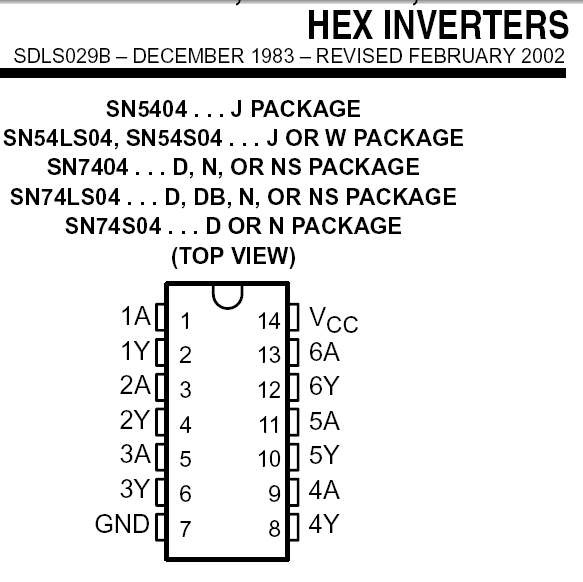

...um dem eine Ende zu bereiten, Pinbelegung des Hex-Inverters im Shot.

[caroXX (Gast)]

Ich finde das Datenblatt für den Tesla nicht!

Und bei Fairchild zB
http://www.bbcdocs.com/filebase/hardware/datasheets/DM74S04.pdf
ist an Pin 1 ein Punkt eingezeichnet!

Aber wenn du das Datenblatt für den Tesla findest besten Dank!


Ist die Zuordnung auf dem Pic richtig?

[caroXX (Gast)]

Ok, Dank für das Pic. Ich hatte nicht gesehen das noch jmd geantwortet
hat.

[Volker B. (Firma: L-E-A) (vobs)]

Hallo Caro,

caroXX schrieb:
> Wo befindet sich bei diesen Chip Pin1?

Bisher war es bei sämtlichen ICs, die ich in die Finger bekommen habe,
so, dass sich Pin 1 links unten befindet, wenn man das IC so hält, dass
man die Beschriftung lesen kann.

Viele Grüße aus Stuttgart,
Volker.

[Klaus W. (mfgkw)]

Bei DIL oder DIP ja, aber:
http://www.ebay.de/itm/1x-Prozessor-Atmel-Atmega128-16AI-64pol-SMD-/230675384730?pt=Bauteile&hash=item35b553099a

[Volker B. (Firma: L-E-A) (vobs)]

Hallo Klaus,

ok, dann formulieren wir das um: Wenn das IC so liegt, dass man die
Beschriftung lesen kann, dann ist Pin 1 der Pin, der im
Gegenuhzeigersinn auf den links oben liegenden Pin folgt.

Bin gespannt, welche Ausnahmen jetzt noch gefunden werden ;-) BGA?

Grüßle,
Volker.

[spess53 (Gast)]

HI

>ok, dann formulieren wir das um: Wenn das IC so liegt, dass man die
>Beschriftung lesen kann, dann ist Pin 1 der Pin, der im
>Gegenuhzeigersinn auf den links oben liegenden Pin folgt.

Das trifft zwar für die meisten ICs zu. Ich habe aber auch schon welche
gehabt, bei denen es nicht so war. Oder anders herum: Die Schrift ist
kein eindeutiges Merkmal.

MfG Spess

[eProfi (Gast)]

> Bisher war es bei sämtlichen ICs, die ich in die Finger bekommen habe,

Sagen wir mal bei 999 Promille, ich hatte auch schon verkehrt herum
beschriftete.

Vor allem bei ICs (z.B. Eproms) mit Etikett aufpassen, die sind oft
irreführend!

[Kevin (Gast)]

Bei solchen Fragen stellt es mir die Nackenhaare auf. Wie haben wir das
nur früher ohne Handy und Internet geschafft. Ach ja, wir verwendeten
unser Hirn.

[Volker B. (Firma: L-E-A) (vobs)]

Hallo Kevin,

Kevin schrieb:
>                                                     Wie haben wir das
> nur früher ohne Handy und Internet geschafft. Ach ja, wir verwendeten
> unser Hirn.

Du bist jetzt aber schon ein bisschen böse. ;-)

Auch wir haben damals gefragt: Mitschüler, Lehrer, Eltern, Freunde...
Vieles wäre sicherlich schneller gegangen, hätte ich damals in den
Achtzigern schon die Möglichkeit gehabt, auf so einfache Art & Weise
eine große Menge Gleichgesinnter zu erreichen. Die Trial & Error Methode
war nicht immer die effizienteste ;-)

Um nochmals auf die Problematik der Pin-Numerirung zurück zu kommen.
Kerbe oder Punkt sind sicherlich die besseren Orientierungshilfen als
die Beschriftung. Es gibt aber so tolle SMD-Gehäuse, die lediglich eine
Fase an der unteren Kante aufweisen. Da ist die Orientierung nach der
Beschriftung m.E. zuverlässiger.

Grüßle,
Volker.

[Michael_ (Gast)]

Es ist ein Standard-TTL. "Die Karawane zieht weiter."
Aber was willst du mit so einem Stromfresser?

[Michael D. (mike0815)]

Was ein Aufriss wegen einem Hex-Inverter der samt Pinbelegung eindeutig
zu erkennen ist!
Ich habe hier...
Beitrag "Re: Bauteil gesucht"
...nicht mal eine Hilfe bekommen und hatte mir vorher einen Wolf gesucht
:-(
ist schon komisch

und ja, wir können wirklich froh sein, dass alles im I-Net steht, früher
haben wir uns noch für viel Geld Vergleichstabellen und Bücher kaufen
müssen.

Gruß Michael
