Hallo (mal ein neuer hier) Ich Bastel schon Lange zeit an einer Möglichkeit mein Computer mit einer SMS zu starten. Beim MB habe ich eine Spannung (beim Taster)von genau 3,40 Volt gemessen mein Handy das SR k750i um geflasht zum w800i gibt für 150-200 ms Spannung beim Motor von 1,30 Volt sofort wieder abfallend ab. Ich habe versucht: Das Handy so wies ist ans MB zu hängen also einfach die Motor Leitung an bord Gehängen es ging sofort an aber nach 2-4 sek wieder aus obwohl die Spannung sofort abfallt und kann es dann wieder starten aber es geht wieder aus.(Spannung vom Handy und MB kommen zusammen) Dann habe ichs wie auf dem angehängen bild gemacht da geht es sofort an läuft wieder 2-4 sek und geht aus und startet auch nicht mehr. Ich verwende bei allen test die Motor Spannung vom Handy ob der Lautsprecher da besser ist weis ich nicht. Ich wäre Sehr dankbar für Hilfe ich habe schon Sachen hier gefunden aber so recht verstehe ichs nicht oder kann es nicht nach bauen. So noch eine Sache zu mir zum vor stellen. Ich bin 19 Jahre bastel sehr gerne und viel aber Schaltungen selber bauen kann ich nur nach Anleitung. Das bild ist von (board.gulli.com)
Angehängte Dateien:
-
120 KB
Dein Beitrag liest sich absolut grausam. Wenn ich richtig verstanden hab sollte ein Optokoppler dein Problem lösen.
Frohes Neues! Erstmal bekommst du von mir einen Vorrat Satzzeichen -> ,.-: Ich musste deinen Beitrag mehr als 3x lesen, um ihn einigermaßen zu verstehen. DAVID lang. schrieb: > also einfach die Motor Leitung an > bord Gehängen Das würde ich nicht tun. Zumindest sollte man Handy und Mainboard galvanisch entkoppeln, z.B. mit Relais oder Optokoppler.
Ach du Schreck! Sehe ich jetzt erst: DAVID lang. schrieb: > Das bild ist von (board.gulli.com) Da gehört es auch hin (in den Gulli).

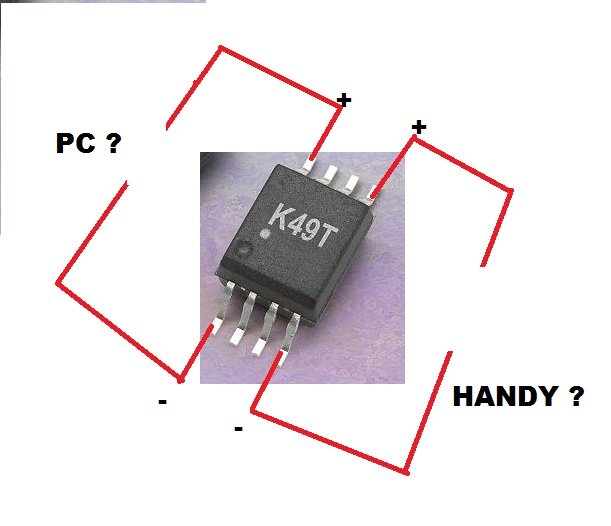

Ein Optokoppler ah ha ok muss ich bei dem auf was achten da ich A nicht weiß was die tuhen und B nicht weiß wie ichs anlöten sollte. Danke für die schnelle Antwort auch wenn bissel schwer zu lesen ist.
DAVID lang. schrieb: > Ein Optokoppler ah ha ok muss ich bei dem auf was achten Exkurs Optokoppler: Das kannst du dir wie einen ferngesteuerten Schalter vorstellen. Bekommt die Steuerseite Strom, schaltet der Schalter. Der Anschluss vom Handymotor wird also an der Steuerseite angeschlossen, das Mainboard an der Schalterseite. Vorteil dabei: beide Stromkreise (Handy und Mainboard) berühren sich nicht. Wie das genau funktioniert und wie man den anschließt: http://de.wikipedia.org/wiki/Optokoppler
Ok den link hatte ich auch schon gefunden konnte aber so recht nix mit anfangen naja. Wo oder welchen kaufe ich mir am besten gibt ja sehr viele davon was ich bis jetzt noch immer nicht weis wie löte ich das teil an ich denke einfach ein pin aus suchen und laufen ist nicht oder ? wie viele pins muss der dann haben und die lange schalten die durch? wenn die abschalten wenn der strom vom Handy abfallt habe ich auch nix gekonnt 300-600ms müssen es schon sein. soll heisen strom kommt schalter schlisst sich strom fallt ab schalter bleibt weitere 150-200 ms zu. sorry das ich so grade aber mit solchen Sachen habe ich noch nie zutuhen gehabt.
DAVID lang. schrieb: > Ok den link hatte ich auch schon gefunden konnte aber so recht nix mit > anfangen naja. Hast du dir wenigstens die Mühe gemacht und den Artikel auch gelesen? DAVID lang. schrieb: > welchen kaufe ich mir am besten > wie löte ich das teil an > wie viele pins muss der dann haben und die lange schalten die durch? Steht doch im Wikipedia-Artikel beispielhaft beschrieben (man muss ihn halt mal durchlesen). Ein bisschen Recherche darfst du auch gern eigenständig treiben. Solltest du irgendwo hängenbleiben, komm einfach wieder hier her.
Angehängte Dateien:
-
56 KB
Klar habe ichs mir duch gelesen komme ich nicht so ganz dahinter. soll das heisen das es so richtig ist ?
Ganz einfach: Handy via USB mit Rechner verbinden, im Bios "Wake by USB" aktivieren, fertig;). Jedesmal, wenn das Handy sich meldet, geht der Rechner an. Evtl. noch die datenleitungen iwie "bearbeiten", falls das Handy nur in einen entsprechenden Modus geht, wenn eine Verbindung besteht.
Handy via USB mit Rechner verbinden, im Bios "Wake by USB" aktivieren, fertig;). ehm gute idee. nur 2 Sachen A ich weis nicht ob es das in jeden BIOS gibt da ich es nicht für mich baue und nicht weis was er für eins hat. und B WIE soll sich das Handy melden ? was hat USB mit einer ankommenten SMS zu tuhen ?
zu a) Am besten mal nachsehen zu b) Jedes vernünftige Hnady stellt via USB eine Möglichkeit bereit, es über den PC zu nutzen( mit Software des Herstellers)->Kommunikation PC-Handy bei Empfang einer sms->Signal am USB-PORT->Wakeup
Hi, das muß auch ohne Optokoppler gehen, das Handy ist ja potentialfrei. Es hat ja schon geschaltet. Ich denke das Handy vibriert nicht nur einmal und schaltet den PC dadurch gleich wieder aus. Wenn Du das am Handy nicht umstellen kannst wirds kompliziert. Gruß, Norbert
Norbert S. schrieb: > das Handy ist ja potentialfrei. Im Grunde schon. Aber ob das Mainboard mit einer Fremdspannung am Tasteranschluss auf Dauer glücklich ist?
hä? Wo soll die herkommen wenn nur C und E am Tasteranschluss hängen?
Mit nachgucken ist nicht weil das teil wo es mal später arbeiten soll 700 KM weit weg ist und der der da mit arbeiten will(mein freund) keine ahnung von pc hat und zum Handy so was habe ich noch NIE gesehen das so was gehen soll es ist ja kein Apple teil. Daher ist BIOS schon mal erledigt. Also sage mir doch endlich mal BITTE wie ich das/den Optokoppler anlöten soll. zu diesen teile gibt es keine Anleitung löten sie + hier und - da an um das und das zu erreichen.
Norbert S. schrieb: > hä? Wo soll die herkommen wenn nur C und E am Tasteranschluss hängen? Wieso C und E? Er hat den Motoranschluss direkt mit dem Mainboard verbunden. DAVID lang. schrieb: > Ich habe versucht: > Das Handy so wies ist ans MB zu hängen also einfach die Motor Leitung an > bord Gehängen Der Tasteranschluss erwartet eine Verbindung, keine Fremdspannung.
das muß auch ohne Optokoppler gehen, das Handy ist ja potentialfrei. Es hat ja schon geschaltet. Ich denke das Handy vibriert nicht nur einmal (ne 3 mal ganz schell hinter einander) Und schaltet den PC dadurch gleich wieder aus. (Nö denke ich nicht es ist lange fertig mit vibrieren als er wieder aus geht.) So ist mir das schon Lieber. umschalten geht nicht weder mit dem originalen Firmware des k750i noch mit dem um geflashten w800 Und was ist mit C und E gemeint ? Der Tasteranschluss erwartet eine Verbindung, keine Fremdspannung: Ich dachte mir das MB erkennt das als verbindung an und startet.
DAVID lang. schrieb: > Ich dachte mir das MB erkennt das als verbindung an und startet. Der Taster verbindet die beiden Pins normalerweise miteinander, worauf das Mainboard das als "einschalten" deutet. Du hast hingegen eine Spannung ins Board eingespeist, wo normalerweise keine hingehört. Dass das funktioniert hat, war wohl reiner Zufall. Ob was dabei zerstört wurde, kann man nur mutmaßen. Jedenfalls ist das vom Hersteller des Boards nicht vorgesehen.
Bis jetzt läuft das bord noch ist ohne hin nur ein BASTEL bord um genau so was zu tunen den tuhe ich sehr oft Sachen an was keiner machen sollte zb einfach im Windows mal den RAM ausbauen um zu sehen was passiert naja viele bunte Bilder aber nix weiter wieder eingebaut läuft. Ist ein altes teil 1 GB DDR RAM mit 3 GHZ also mehr was füren müll. Du hast hingegen eine Spannung ins Board eingespeist, wo normalerweise keine hingehört. Dass das funktioniert hat, war wohl reiner Zufall. Ob was dabei zerstört wurde, kann man nur mutmaßen. wer nicht wagt der nicht gewinnt.
Ganz ehrlich, wenn du dir die Mühe machen würdest vernünftig zu schreiben (Satzzeichen!) wäre dein Problem zu 99% längst gelöst. Ich brauche zwei Sätze um zu erklären wie der Optokoppler angeschlossen wird, aber nicht bei Jemandem der sich nichtmal die Mühe macht richtig zu schreiben. Das musste mal raus.
DANKE Ich Versuche es mal. Die 2 Sätze wären ? Ich hasse schreiben, Ich Bin mehr fürs Reden.
DAVID lang. schrieb: > zb einfach im Windows mal den RAM ausbauen um zu sehen was passiert Ganz schlau bist du nicht. Bitte nimm Satzzeichen.
DAVID lang. schrieb: > Bis jetzt läuft das bord noch ist ohne hin nur ein BASTEL bord um genau > so was zu tunen den tuhe ich oft Sachen an was keine machen sollte Ich dachte das soll später mal bei deinem "Freund" eingebaut werden. DAVID lang. schrieb: > wo es mal später arbeiten soll > 700 KM weit weg ist und der der da mit arbeiten will(mein freund) keine > ahnung von pc hat Ahnung von PCs hast du ja anscheinend auch nicht soooo viel, oder? DAVID lang. schrieb: > wer nicht wagt der nicht gewinnt. ...wer nicht poppt, der kriegt kein Kind!
Ahnung von PCs hast du ja anscheinend auch nicht soooo viel, oder? Ich sagte ja es ist eine >bastel< kiste mit der ich alle Sachen teste die ich MEIN richtigen pc NIE antuhen würde. Ich weis zwar nich obs dir dann besser geht aber ich habe schon viele PCs zusammen gebaut, win auf gespielt und eingerichtet, und es hat sich keiner beschwert. Müssen wir auf diese ebene Runter ? Ich möchte NUR wissen wie ich das jetzt am besten mache.
DAVID lang. schrieb: > Ich möchte NUR wissen wie ich das jetzt am besten mache. Erstmal Grundlagen der Elektronik lernen?
Ich will nicht studieren, oder so ich WILL nur wissen wo ich + und wo - anzulöten ist.
Wieder so ein (nach)pubertierender Kindergarten. Von nix ne Ahnung - nichtmal richtig schreiben!
DAVID lang. schrieb: > Ich will nicht studieren, oder so ich WILL nur wissen wo ich + und wo - > anzulöten ist. Du musst dafür nicht studieren. Lern das und dann verstehst du es.
Entweder du machst das maul auf und sagst es endlich oder schiebst ab! Jetzt habe ich aber gleich zu viel hier verarschen kann ich mich auch selber! Wird mir hier noch einer helfen ?
DAVID lang. schrieb: > Ist ein altes teil 1 GB DDR RAM mit 3 GHZ also mehr was füren müll. Wer sowas in den Müll schmeißt, hat eh 'nen nassen Helm auf. Zurück zum Thema: Wie man einen Optokoppler anschließt, steht im Wikipedia-Artikel, sogar als animierte Grafik (siehe Skizze Funktionsprinzip). DAVID lang. schrieb: > aber ich habe schon viele > PCs zusammen gebaut, win auf gespielt und eingerichtet Dann wird dir als PC-Experte ein simpler Optokoppler erst recht keine Schwierigkeiten bereiten. Welcher Pin wofür ist, entnimmt man einem Datenblatt (www.google.de -> Suchbegriff "4n25 datasheet" zum Beispiel.
Lern das und dann verstehst du es. Ich möchte nur wissen (ohne den ganzen hintergrund) wie ich das jetzt anschließe wenn ihr mir schon sagt das es gehen KÖNNTE.
>Ich will nicht studieren, oder so ich WILL nur wissen wo ich + und wo - >anzulöten ist. + ist da wo es kribelt! >Ich weis zwar nich obs dir dann besser geht aber ich habe schon viele >PCs zusammen gebaut, win auf gespielt und eingerichtet, und es hat sich >keiner beschwert. Das schafft heutzutage jeder gut ausgebildete Schimpanse
Ok so langsam kommen wir der Sache nähe,soll also heisen es ist jeder
anderes GUT dachte ich mir jetzt gucke ich welche ich hier habe und
gucke nach ein Datenblatt.
> Ist ein altes teil 1 GB DDR RAM mit 3 GHZ also mehr was füren müll.
Wer sowas in den Müll schmeißt, hat eh 'nen nassen Helm auf.
DANKE es ist noch nicht im müll ist halt nur noch als test kiste
zugebrauchen.
Ein PC fängt ab 4 Rechen kerne a 2,8 GHZ an.
Meine hat damit das nicht falsch verstanden wird.
6x 3,2 GHZ
8 Gb DDR 3
Und KEINE onbord karte.
Gerd schrieb: > Das würde ich nicht tun. Zumindest sollte man Handy und Mainboard > galvanisch entkoppeln, z.B. mit Transistor oder Optokoppler. Sorry, aber ein Transistor ist nicht dazu geeignet, um Handy und Board galvanisch voneinander zu trennen!!
Schmittchen schrieb: > Gerd schrieb: >> Das würde ich nicht tun. Zumindest sollte man Handy und Mainboard >> galvanisch entkoppeln, z.B. mit Transistor oder Optokoppler. > > > Sorry, aber ein Transistor ist nicht dazu geeignet, um Handy und Board > galvanisch voneinander zu trennen!! Wenn man schon zitiert, dann bitte auch ohne etwas daran zu verfälschen ;-) Hier nochmal mein Originaltext Gerd schrieb: > Das würde ich nicht tun. Zumindest sollte man Handy und Mainboard > galvanisch entkoppeln, z.B. mit Relais oder Optokoppler.
Sorry, aber ein Transistor ist nicht dazu geeignet, um Handy und Board galvanisch voneinander zu trennen!! Ehm ha wie jetzt ? Ich habe jetzt auf die schelle paar gefunden aber da stehen 2-3 zeilen mit zahlen drauf. http://www.datasheetdir.com/SC5358+Audio Den habe ich hier und soll dann dem zufolge in 1 + out 1 fürs handy verwenden und in 4+ out 4 fürs MB richtig ?
DAVID lang. schrieb: > Ein PC fängt ab 4 Rechen kerne a 2,8 GHZ an. An dieser Stelle klinke ich mich aus. Mein PC hat nämlich nur 800 MHz. Schönen Abend noch!
DAVID lang. schrieb: > Entweder du machst das maul auf und sagst es endlich oder schiebst ab! Dir fehlen leider nicht nur die Grundlagen in der Elektronik. DAVID lang. schrieb: > Ein PC fängt ab 4 Rechen kerne a 2,8 GHZ an. > > Meine hat damit das nicht falsch verstanden wird. > 6x 3,2 GHZ > 8 Gb DDR 3 > Und KEINE onbord karte. Beeindruckend! Und meine, damit das nicht falsch verstanden wird, ist länger als deine.
DAVID lang. schrieb: > Entweder du machst das maul auf und sagst es endlich oder schiebst ab! oder DAVID lang. schrieb: > 800 MHZ haste den selber gebaut ? Du wirst frech und erwartest hilfe.
Du hast keinen schimmer - von nix! Und meist die Leute hier würden dir die Arbeit machen. Hol dein Lego und spiele - oder besser deine Schulbücher und lerne.
Alternative: Muss es unbedingt SMS sein? Wake on Lan kann mittlerweile (fast) jedes Mainboard. Bessere Router bzw. welche mit alternativer Firmware bieten die Option, Maschinen im LAN mittels WOL zu wecken. Wenn dein Händie ein Smartphone mit Datenflat ist, ist dies eindeutig die einfachere und 'bastelfreiere' Lösung.
Du wirst frech und erwartest hilfe. Ja Sorry ABER ich hatte mir hier Hilfe erhofft und nicht hier finde es doch selber raus. Und ja Fehlen mir das wegen Frage ich ja was wo ran muss weil ich so Teile noch nie gebraucht habe. Versteht mich bitte. Ich setze hier und bekomme sagen wie: Dann wird dir als PC-Experte ein simpler Optokoppler erst recht keine Schwierigkeiten bereiten.
Alternative: Muss es unbedingt SMS sein? Wake on Lan kann mittlerweile (fast) jedes Mainboard. Bessere Router bzw. welche mit alternativer Firmware bieten die Option, Maschinen im LAN mittels WOL zu wecken. Wenn dein Händie ein Smartphone mit Datenflat ist, ist dies eindeutig die einfachere und 'bastelfreiere' Lösung. Gute Antwort aber Leider macht es der Router nicht mit weswegen ich ja was basten will/muss eine ISDN karte würde auch gehen ist mir aber für Häcker ein zu großes Tor weil die so weit ich weis nicht gesichert werden. Und muss es SMS sin ? Nö auch anrufen würde gehen.
@DAVID lang. Hier gibt es eine Zitierfunktion. Die solltest du auch benutzen. Wie soll man denn sonst erkennen, dass du gerade jemanden zitierst.
DAVID lang. schrieb: > Leider macht es der Router nicht mit Es gibt für viele Router alternative Firmwares, die den Funktionsumfang beträchtlich erweitern. Was das ganze mit dem Optokoppler am Lautsprecher/Vibrationsmotor betrifft: Du musst dafür sorgen, dass der Eingang einer SMS auch nur für einen Einschaltimplus sorgt, nicht dass der Computer gleich wieder ausgeschaltet wird. PS: Es gibt unter den Beiträgen die netten Links 'Antwort mit Zitat' und 'Markierten Text zitieren'.
Lukas K. schrieb: > DAVID lang. schrieb: >> Leider macht es der Router nicht mit > Es gibt für viele Router alternative Firmwares, die den Funktionsumfang > beträchtlich erweitern. Gibt es dafür nicht.(weis den namen Grade nicht ausen Kopf.) > Was das ganze mit dem Optokoppler am Lautsprecher/Vibrationsmotor > betrifft: Du musst dafür sorgen, dass der Eingang einer SMS auch nur für > einen Einschaltimplus sorgt, nicht dass der Computer gleich wieder > ausgeschaltet wird. Ich weis habe alle Nummer gesperrt das Handy wird alle 2 tage geladen das keine Meldung Akku leer kommt. > > PS: Es gibt unter den Beiträgen die netten Links 'Antwort mit Zitat' und > 'Markierten Text zitieren'. DANKE gefunden
Bis auf die zusätzliche Versorgungsspannung, sollte dieser Bausatz die Lösung deines Problems erheblich vereinfachen. http://www.pollin.de/shop/dt/NTU5OTgxOTk-/Bausaetze_Module/Bausaetze/Bausatz_Relaiskarte_K1.html Es bleibt aber ein Problem: Lukas K. schrieb: > Du musst dafür sorgen, dass der Eingang einer SMS auch nur für > einen Einschaltimplus sorgt, nicht dass der Computer gleich wieder > ausgeschaltet wird.
Best Thread ever, fast so gut wie der "Kloschüssel für Hausbau und Abflussrohrgröße" ;=) DAVID lang. schrieb: [...] > Ein PC fängt ab 4 Rechen kerne a 2,8 GHZ an. > > Meine hat damit das nicht falsch verstanden wird. > 6x 3,2 GHZ > 8 Gb DDR 3 > Und KEINE onbord karte. Die Macht sei mit dir... Wie auch in anderen Lebenslagen gilt: auf die Technik kommt es an, nicht auf die Größe des "Gerätes" ;=) Duck und weg, frohes neues und neues Popcorn hol
@DAVID: Nimm das teil hier: http://www.conrad.de/ce/de/product/190951/FERNBEDIENUNG-UeBER-HANDY-MK160 Die Aufbauanleitungen von den Velleman-Kits sind super einfach zu verstehen und man lernt viel dabei.
In der Anleitung für den Pollin-Bausatz ist ein Schaltbild, dass alle Deine Fragen beantwortet. http://www.pollin.de/shop/downloads/D810044B.PDF
Sehr GUT danke sowas wollte ich haben. Die 12 Volt Gleichspannung bekomme ich von ehm da gucke ich mal nach ein Tanzformater der mir von 5 zu 12 volt macht. >> Du musst dafür sorgen, dass der Eingang einer SMS auch nur für >> einen Einschaltimplus sorgt, nicht dass der Computer gleich wieder >> ausgeschaltet wird. Das kann ich mit ein Elko machen der speicher die Spannung den Rest zutesten die groß der Elko sein muss das der auch nur 3 sek hält kann ich jetzt selber. Nur die Eingangsempfindlichkeit: 1,5 V/1 mA wird eng.
DAVID lang. schrieb: > Die 12 Volt Gleichspannung bekomme ich von ehm da gucke ich mal nach ein > Tanzformater der mir von 5 zu 12 volt macht. Viel Spaß.
Der Velleman-Bausatz hat verschiedene Modi, einer davon ist ein einmaliger 500ms-Puls. (Dauer ist einstellbar) Damit sollte es nicht zum ungewollten Wieder-Ausschalten kommen.
Das mit dem Helligkeitssensor ist auch eine sehr gute Idee aber die ist mir zu fehlerhaft und zu teuer (das Display geht beim laden an)
DAVID lang. schrieb: > Das mit dem Helligkeitssensor ist auch eine sehr gute Idee aber die ist > mir zu fehlerhaft und zu teuer (das Display geht beim laden an) Laden? Ich dachte in so einem Fall wird das Handy ohne Akku direkt an einem Netzteil betrieben. Und € 15,34 ist nun wirklich nicht teuer. Ausserdem kannst du ja anstatt dem Vibrationsmotor eine Gluehbirne oder eine LED (mit Vorwiderstand) einloeten und die mit zusammen mit dem Helligkeitssensor in schwarzem Klebeband einwickeln. Dann hast du dir einen Optokoppler gebastelt :)
Hi >Die 12 Volt Gleichspannung bekomme ich von ehm da gucke ich mal nach ein >Tanzformater der mir von 5 zu 12 volt macht. >> Meine hat damit das nicht falsch verstanden wird. > 6x 3,2 GHZ > 8 Gb DDR 3 > Und KEINE onbord karte. Dann hat dich dein Rechner irgendwie evolutionsmässig überholt. Nimm dir ein Beispiel an den Dinosauriern. Stirb einfach aus. MfG Spess
Sehr gut DANKE Das mit dem laden geht nicht habe ich schon versucht wenn nicht alle >3< pins des Akkus verbunden sind geht es nicht mal an. Habe ich heute erst versucht + Daten -. >Ausserdem kannst du ja anstatt dem Vibrationsmotor eine Gluehbirne oder >eine LED (mit Vorwiderstand) einloeten und die mit zusammen mit dem >Helligkeitssensor in schwarzem Klebeband einwickeln. Dann hast du dir >einen Optokoppler gebastelt :) Das ist mal Richtig gut so weit habe ich noch nie gedacht.
> > Dann hat dich dein Rechner irgendwie evolutionsmässig überholt. Nimm dir > ein Beispiel an den Dinosauriern. Stirb einfach aus. > > MfG Spess DANKE du .... auch sehr nett.
spess53 schrieb: > Dann hat dich dein Rechner irgendwie evolutionsmässig überholt. Nimm dir > ein Beispiel an den Dinosauriern. Kauf Dir ein Eis. Welches Eis soll ich mir denn kaufen?
Wenn das Handy nur kurz Vibriert, dann reicht wirklich ein Optokoppler. Wenn du nicht weisst, wie du ihn anschliessen musst oder du das Prinzip noch nicht ganz verstanden hast, dann nimm eine Fotodiode und eine LED und klebe sie so zusammen, dass das licht von der LED auf die Fotodiode faellt, aber die anschluesse sich nicht beruehren. Nun schliesse die Fotodiode an das MB (von + nach - in Pfeilrichtung) und die LED mit Vorwiderstand an das Handy wo vorher der Motor war. Dann sollte es Funktionieren und du hast gleich das Prinzip vom Optokoppler verstanden: Handy bimmelt -> LED leuchtet -> Licht aus LED scheint auf Fotodiode -> Fotodiode schaltet durch -> MB geht an -> :)
spess54 schrieb: > Vanilleeis mit Schlagsahne Na toll. Jetzt habe ich Hunger. *zur Tankstelle geh und Eis hol..*
Wer Zitate nachmacht oder verfälscht, oder nachgemachte oder verfälschte sich verschafft und in Verkehr bringt, wird mit Freiheitsstrafe nicht unter zwei Jahren bestraft." spess53 schrieb: > Dann hat dich dein Rechner irgendwie evolutionsmässig überholt. Nimm dir > ein Beispiel an den Dinosauriern. Stirb einfach aus. Biskuitt schrieb: > spess53 schrieb: >> Dann hat dich dein Rechner irgendwie evolutionsmässig überholt. Nimm dir >> ein Beispiel an den Dinosauriern. Kauf Dir ein Eis.
Kopfschütteln schrieb: > Wer Zitate nachmacht oder verfälscht, oder nachgemachte oder verfälschte > sich verschafft und in Verkehr bringt, wird mit Freiheitsstrafe nicht > unter zwei Jahren bestraft." Gesetzgeber schrieb im Beitrag § 146 StGB: > Wer Banknoten nachmacht oder verfälscht, oder nachgemachte oder verfälschte > sich verschafft und in Verkehr bringt, wird mit Freiheitsstrafe nicht > unter zwei Jahren bestraft." kopfschüttel
Ich habe jetze mal eine Grüne LED angeschlossen + 3 ELKOs a 1000uF aber die laden sich Woll zu langsam auf. Wie erkenne ich schell Ladente Elkos ?
Hi
>Wie erkenne ich schell Ladente Elkos ?
Hat etwas mit Intelligenz und Wissen zu tun.
MfG Spess
DAVID lang. schrieb: > Wie erkenne ich schell Ladente Elkos ? Elkos sind wie Eimer. Woran erkennst du einen Eimer, der richtig schnell voll ist? Richtig. Er ist klein. Mit drei so Riesenkuebeln dauert das halt lange...
SOSO Dann muss ich dir aber sagen es gibt welche die laden sich schell auf (Kleiner innen widerstand)und andere die länger brauchen nur sieht man das von ausen nicht oder ?
DAVID lang. schrieb: > SOSO > Dann muss ich dir aber sagen es gibt welche die laden sich schell auf > (Kleiner innen widerstand)und andere die länger brauchen nur sieht man > das von ausen nicht oder ? doch. Anhand der Beschriftung und dem Ladestrom.
DAVID lang. schrieb: > Wie erkenne ich schell Ladente Elkos ? http://www.schule-bw.de/unterricht/faecher/physik/online_material/e_lehre_2/efeld/ladkond.htm
Das stimmt natuerlich. Aber der Innenwiderstand des Elkos ist wahrscheinlich klein genug, nur das Handy liefert nicht genug Strom, um den Elko schnell genug zu laden (hat also einen eigenen Innenwiderstand). Mit einem kleineren Elko koenntest du es aber eventuell schaffen. oder halt probieren. Was hast du denn ueberhaupt vor? ist der Puls zu kurz? Normalerweise sollte das Handy doch lange genug vibrieren und das MB auch mit einem kurzen impuls zum Einschalten zu bewegen sein, oder?
Stefan Noack schrieb: > Das stimmt natuerlich. Aber der Innenwiderstand des Elkos ist > wahrscheinlich klein genug, nur das Handy liefert nicht genug Strom, um > den Elko schnell genug zu laden (hat also einen eigenen > Innenwiderstand). Mit einem kleineren Elko koenntest du es aber > eventuell schaffen. oder halt probieren. Habe ich jetzt gemacht ne die können nicht ausreichten strom speichern selbst wenn ich sie 5 sek auflade. > >ist der Puls zu kurz? Genau Normalerweise > sollte das Handy doch lange genug vibrieren und das MB auch mit einem > kurzen impuls zum Einschalten zu bewegen sein, oder? Nein macht es nicht sie Spannung liegt max 300 ms an und fehlt soft wieder ab so schell kannst das Multimeter nicht messen ich sehe 1,25-1,40 Volt dann 0,70 und weg.
DAVID lang. schrieb: > Nein macht es nicht sie Spannung liegt max 300 ms an und fehlt soft > wieder ab so schell kannst das Multimeter nicht messen ich sehe > 1,25-1,40 Volt dann 0,70 und weg. Bist du ein Troll oder einfach nur dumm? Lies dir mal das Kauderwelsch durch, was du hier hinterlässt. Wer soll das denn verstehen? Du solltest es den Dinosauriern vielleicht wirklich gleich tun......
DAVID lang. schrieb: > Nein macht es nicht sie Spannung liegt max 300 ms an und fehlt soft > wieder ab so schell kannst das Multimeter nicht messen ich sehe > 1,25-1,40 Volt dann 0,70 und weg. Wie lange muss man denn den Taster betaetigen, damit das MB reagiert?! Ich druecke bei meinem PC doch auch nur ganz kurz auf den Knopf. 300ms ist doch recht lang. Wenn du eine hellere LED, aber dafuer mit groesserem Widerstand davor nimmst (den Elko natuerlich Parallel ueber beides, nicht nur die LED!) dann bekommst du ein laengeres leuchten hin. Besonders die Superhellen LEDs machen noch mit ziemlich grossen Vorwiderstaenden (also bei sehr kleinem Strom) genug Licht.
>fehlt soft Ups sorry sollte heisen Fehlt sofort wieder ab so. > Wie lange muss man denn den Taster betaetigen, damit das MB reagiert?! Nicht lange aber so 500-700ms werden es woll schon sein. > Ich druecke bei meinem PC doch auch nur ganz kurz auf den Knopf. 300ms > ist doch recht lang. > > Wenn du eine hellere LED, aber dafuer mit groesserem Widerstand davor > nimmst (den Elko natuerlich Parallel ueber beides, Also Vor den wieder stand der LED ? > nicht nur die LED!) > dann bekommst du ein laengeres leuchten hin. Besonders die Superhellen > LEDs machen noch mit ziemlich grossen vorwiederstaenden bei sehr kleinem > Strom genug Licht. Ich habe eine kleine LED mit 2,2 volt und 10 mA genohmen. Und die superhellen die ich habe leuchten erst bei 2,9 - 3 volt überhaubt also nicht mal ohne wiederstand.
Kannst ja Helfen dann könnt ihrs machen! Mein erster versuch war ich habe vor 3 tagen ein Brett gebastelt wo sich ein Motor dreht der bei strom die beiden Pins mit dein draht des MB brückt geht aber nicht da der strom vom Handy nicht konstant ist und es so nicht lange genug gebrückt wird.
DAVID lang. schrieb: > Also Vor den wieder stand der LED ? so hier:
1 | C |
2 | (+) ---+--------||------+ |
3 | | | |
4 | | _R_ LED | |
5 | (-) ---+---|___|---|<---+ |
> Ich habe eine kleine LED mit 2,2 volt und 10 mA genohmen. > > Und die superhellen die ich habe leuchten erst bei 2,9 - 3 volt > überhaubt also nicht mal ohne wiederstand. Spannung und Strom sind nicht das selbe sondern zwei verschiedene Dinge. Eine LED leuchtet erst ab (oder idealerweise nur genau bei) einer bestimmten Spannung. Die Helligkeit wird jedoch nicht von der Spannung bestimmt, sondern vom Strom. Mit einem Vorwiderstand kannst du den Strom begrenzen, jdeoch verringert sich nicht die Spannung an der Diode. Das ist ja gerade der Witz bei Dioden.
DU HAST KEINEN SCHIMMER VON ELEKTRIK und ELEKTRONIK. WAS soll das hier ? Kinderbelustigung! Oder noch krasser: DUMM WIE SCHEISSE und kappierts nix! TROLL TROLL TROLL
Ach lasst die doch spielen, tun doch niemandem was.. Viel interessanter fände ich jedoch, das Konzept "Tanzformater" mal weiterzuverfolgen - tät sich meine Frau bestimmt drüber freuen..
DAVID lang. schrieb: > Mein erster versuch war ich habe vor 3 tagen ein Brett gebastelt wo sich > ein Motor dreht der bei strom die beiden Pins mit dein draht des MB > brückt geht aber nicht da der strom vom Handy nicht konstant ist und es > so nicht lange genug gebrückt wird. Du koenntest den Motor einen Faden aufwickeln lassen, nur musst du dir ueberlegen, wie du den wieder zurueckgerollt bekommst, vielleicht ein Gewicht oder so :)
Stefan Noack schrieb: > DAVID lang. schrieb: >> Also Vor den wieder stand der LED ? > > so hier: > C > (+) ---+--------||------+ > | | > | R LED | > (-) ---+---|___|---|<---+ > > >> Ich habe eine kleine LED mit 2,2 volt und 10 mA genohmen. >> >> Und die superhellen die ich habe leuchten erst bei 2,9 - 3 volt >> überhaubt also nicht mal ohne wiederstand. > > Spannung und Strom sind nicht das selbe sondern zwei verschiedene Dinge. Ja richtig weis ich. > Eine LED leuchtet erst ab (oder idealerweise nur genau bei) einer > bestimmten Spannung. Die Helligkeit wird jedoch nicht von der Spannung > bestimmt, sondern vom Strom. Mit einem Vorwiderstand kannst du den Strom > begrenzen, So weit klar aber >jdeoch verringert sich nicht die Spannung an der Diode. ehm wie jetzt dann müsste doch die Spannung doch auch fallen die muss ja auch doch den wieder stand es sein den der verbrauch ist so klein das kein richtiger verbraucht statt findet.
Stefan Noack schrieb: > jdeoch verringert sich nicht die Spannung an der Diode. Nicht ganz richtig. Man tut beispielsweise beim Dimensionieren von Vorwiderständen vereinfacht so. Jedoch ist genau genommen die Flusspannung über dem Strom durch die Diode nicht konstant.
"Tanzformater" habe ich das echt geschrieben scheiß Fehler Korrektur.
>Du koenntest den Motor einen Faden aufwickeln lassen, nur musst du dir
ueberlegen, wie du den wieder zurueckgerollt bekommst, vielleicht ein
Gewicht oder so :)
Das ist auch sehr gut.
AHH ich lasse den auf drehen mit dem faden der wird am motor dicker
drückt da 2 Drähte zusammen und eine feder die schwach genug ist zieht
es wieder aus einander oder ? innerhalb von 2 sek bevor das wieder aus
geht.
Das werde ich mal testen.
DAVID lang. schrieb: > ehm wie jetzt dann müsste doch die Spannung doch auch fallen die muss ja > auch doch den wieder stand es sein den der verbrauch ist so klein das > kein richtiger verbraucht statt findet. Das ist jetzt nicht Dein Ernst oder? Dieses Gebrabbel versteht nun wirklich keine Sau mehr. Du wurdest mehrmals darauf hingewiesen und ignorierst alles. Unfassbar. Solltest Du Ausländer sein könntest Du das sagen, da ist man sicherlich toleranter aber ich fürchte Du bist einfach nur ein dämlicher Ignorant.
Mensch Meier schrieb: > Stefan Noack schrieb: >> jdeoch verringert sich nicht die Spannung an der Diode. > > Nicht ganz richtig. Man tut beispielsweise beim Dimensionieren von > Vorwiderständen vereinfacht so. Jedoch ist genau genommen die > Flusspannung über dem Strom durch die Diode nicht konstant. Richtig. Ich bin der Einfachheit halber von einer idealen Diode ausgegangen.
DAVID lang. schrieb: > Das ist auch sehr gut. > > AHH ich lasse den auf drehen mit dem faden der wird am motor dicker > drückt da 2 Drähte zusammen und eine feder die schwach genug ist zieht > es wieder aus einander oder ? innerhalb von 2 sek bevor das wieder aus > geht. http://de.wikipedia.org/wiki/Rube-Goldberg-Maschine ;-) Aber solange es Funktioniert ist doch gut :-)
NEIN So was sollte es nicht werden lol Bissel kleiner darfs schon werden. Hast du noch ein Plan B ? Falls es nicht gehen sollte.
Stefan Noack schrieb: > Ich bin der Einfachheit halber von einer idealen Diode > ausgegangen. Gilt bei einer idealen Diode etwa die Shockley-Gleichung nicht?
Mensch Meier schrieb: > Stefan Noack schrieb: >> Ich bin der Einfachheit halber von einer idealen Diode >> ausgegangen. > > Gilt bei einer idealen Diode etwa die Shockley-Gleichung nicht? Ich muss korrigieren: Ich bin der Einfachheit halber von einer idealisierten Diode ausgegangen.
Stefan Noack schrieb: > DAVID lang. schrieb: >> Das ist auch sehr gut. >> >> AHH ich lasse den auf drehen mit dem faden der wird am motor dicker >> drückt da 2 Drähte zusammen und eine feder die schwach genug ist zieht >> es wieder aus einander oder ? innerhalb von 2 sek bevor das wieder aus >> geht. > > http://de.wikipedia.org/wiki/Rube-Goldberg-Maschine ;-) Jetzt entwickelt sich der Thread in eine völlig unerwartete Richtung. Man sieht sich auf der http://d13.documenta.de/de/
Doch nur weis ich nicht ob es der faden lange mit macht ob aus Stoff oder Plastik.
Stefan Noack schrieb: > DAVID lang. schrieb: >> Das ist auch sehr gut. >> >> AHH ich lasse den auf drehen mit dem faden der wird am motor dicker >> drückt da 2 Drähte zusammen und eine feder die schwach genug ist zieht >> es wieder aus einander oder ? innerhalb von 2 sek bevor das wieder aus >> geht. > > http://de.wikipedia.org/wiki/Rube-Goldberg-Maschine ;-) > > Aber solange es Funktioniert ist doch gut :-) Hi, ich würde noch was mit Murmeln integrieren oder ne Bratpfanne. Der Motor zieht an dem Faden und lässt die Murmeln in die Bratpfanne kullern. Die steht an der Tischkante, kippt irgendwann um und drückt damit irgendwie den Taster. Ok, ist noch nicht ganz ausgereift aber bestimmt ein guter Ansatz. Ok, Scharfschalten ist dann eben etwas aufwändiger, Murmeln einsammeln, Bratpfanne wieder auf die Tischkante usw.. Das passt dann auch zur Online-Doku dieser technischen Meisterleistung hier. Gruß, Norbert
> Jetzt entwickelt sich der Thread in eine völlig unerwartete Richtung.
So wollte ich das haben.
Wo bei ich sagen MUSS es ist mein erst hier es ist nicht um spass zu
haben oder aus Langeweile.
1 | \|||/ |
2 | (o o) |
3 | ,----ooO--(_)-------. |
4 | | Please | |
5 | | don't feed the | |
6 | | TROLL's ! | |
7 | '--------------Ooo--' |
8 | |__|__| |
9 | || || |
10 | ooO Ooo |
DAVID Form Belustiger schrieb: > Hast du noch ein Plan B ? Falls es nicht gehen sollte. http://www.elektronik-kompendium.de/sites/slt/0310121.htm
> ich würde noch was mit Murmeln integrieren oder ne Bratpfanne. > Der Motor zieht an dem Faden und lässt die Murmeln in die Bratpfanne > kullern. Die steht an der Tischkante, kippt irgendwann um und drückt > damit irgendwie den Taster. Ehm och ne Bissel Wartungs aufwendig.
Stefan Noack schrieb: > DAVID Form Belustiger schrieb: >> Hast du noch ein Plan B ? Falls es nicht gehen sollte. > > http://www.elektronik-kompendium.de/sites/slt/0310121.htm Da bleibe ich lieber beim faden. Und so was kannste für dich behalten (ich kann kein englisch) \|||/ (o o) ,----ooO--(_)-------. | Please | | don't feed the | | TROLL's ! | '--------------Ooo--' |__|__| || || ooO Ooo
Ich glaube wir sollten den Thread jetzt nach "Analogtechnik" verschieben :D
Die idee mit dem Optokoppler Wäre mir auch lieber nur sagt mir keiner wie ichs anlöten soll. Ein neuen kaufen sollte da nicht das Problem sein. Wenn ich wüste wie ichs machen kann das auch geht.
Oben hat dir jemand sogar erklärt wie du einen quasi-Optokoppler selberbauen kannst UND wie du ihn anschließen kannst, aus der Erklärung solltest du auch zusammen mit dem Schaltbild vom Optokoppler erkennen können wie du einen fertigen anschließen musst. Hast du vermutlich übersehen weil du schon damit beschäftigst warst alle hier zu beschimpfen. Ansonsten befrag mal google zum Thema "handy optokoppler", du bist nicht der erste mit solchen ideen. ansonsten: EOT denke ich, ich hoffe ein Mod macht zu.
DAVID Form Belustiger schrieb: > Die idee mit dem Optokoppler Wäre mir auch lieber nur sagt mir keiner > wie ichs anlöten soll. > > Ein neuen kaufen sollte da nicht das Problem sein. Wenn du sagst, welchen genau du denn da hast oder kaufst dann sage ich dir, wie genau du den anschliessen musst (welches Bein wohin). Prinzipiell ist ein Optokoppler nichts weiter als eine LED und ein Fototransistor in einem gemeinsamen Gehaeuse. Angeschlossen wird das im allgemeinen so:
1 | (+)-----. .----(ON) |
2 | | | |
3 | _|_ |/ |
4 | Handy \ / -> |\ Mainboard |
5 | --- v |
6 | | | |
7 | (-)-----' '----(-) |
Wahrscheinlich muss noch ein Widerstand in Reihe zu der LED.
der Opto ändert doch nichts im Vergleich zum Transistor. Ich plädiere trotzdem für Murmeln und Bratpfanne...
Da es sehr auf wendig ist die teile abzulöten werde ich mir ein kaufen. Welchen soll ich kaufen? Aber hier habe ich grade zb den 007103 M58655P 14 pins oder M9006 LN 393N 8 PIN Die würde ich abbekommen. Vielen dank für deine hilfe.
DAVID Form Belustiger schrieb: > M9006 > LN > 393N Meine Glaskugel sagt mir, dass du einen LM393, einen Doppelkomparator vor dir hast. Das ist kein Optokoppler. Der drüber ist nach Bauchgefühl auch keiner.
Norbert S. schrieb: > der Opto ändert doch nichts im Vergleich zum Transistor. > Ich plädiere trotzdem für Murmeln und Bratpfanne... Den Transistor hat er nie Probiert, nur direkt anschliessen. Da ist aber das Signal invertiert. Wenn es klingelt geht die Spannung kurz hoch und dann wieder runter auf 0V, das wird als Einschalten registriert, aber da es ja auf 0V bleibt, geht es nach 4 Sekunden aus (wie wenn man den Schalter permanent drueckt). Schaltplan beim Transistor:
1 | ___ |
2 | (+)-[_R_]-. .----(ON) |
3 | | NPN |C |
4 | ._____|/ |
5 | Handy B |\ Mainboard |
6 | v |
7 | |E |
8 | (-)---------------o----(-) |
Mit R = 1kOhm. Als Transistor geht jeder beliebige NPN-Transistor.
Lukas K. schrieb: > DAVID Form Belustiger schrieb: >> M9006 >> LN >> 393N > > Meine Glaskugel sagt mir, dass du einen LM393, einen Doppelkomparator > vor dir hast. Das ist kein Optokoppler. Der drüber ist nach > Bauchgefühl auch keiner. Nein ? nach den bildern die ich so gesehen habe ist es einer aber ich lasse mich verbessern. PS: Ich messe später (fast hätte ich gesagt morgen) wie viel mir das MB zum starten an mA braucht wenn das wichtig ist und wie viel ich aus dem handy raus bekomme.
wird immer lustiger hier. Nimm den zweiten, ist zwar auch kein Optokoppler aber einfacher auszulöten.
Norbert S. schrieb: > wird immer lustiger hier. > > Nimm den zweiten, ist zwar auch kein Optokoppler aber einfacher > auszulöten. DANKE sehr nett die sehen aber so aus. Wo rauf muss ich da achten ?
Stefan Noack schrieb: > Den Transistor hat er nie Probiert, nur direkt anschliessen. Da ist aber > das Signal invertiert. Wenn es klingelt geht die Spannung kurz hoch und > dann wieder runter auf 0V, das wird als Einschalten registriert, aber da > es ja auf 0V bleibt, geht es nach 4 Sekunden aus (wie wenn man den > Schalter permanent drueckt). > > Schaltplan beim Transistor: Das dürfte die Erklärung und die Lösung sein. David, wenn Du das jetzt nicht nachhaltig verfolgst hast Du wirklich nur noch Hohn und Spott verdient.
DAVID Form Belustiger schrieb: > Nein ? nach den bildern Wenn man die Beschriftung von ICs nicht liest, sehen sie alle gleich aus. Dann wird auch schon mal der Doppelkomparator zum Optokoppler.
DAVID Form Belustiger schrieb: >> Nimm den zweiten, ist zwar auch kein Optokoppler aber einfacher >> auszulöten. > > DANKE sehr nett die sehen aber so aus. > Wo rauf muss ich da achten ? Du müsstest darauf achten, daß es auch ein Optokoppler ist! Oder siehst Du einer Festplatte an wie groß sie ist ohne zu lesen was draufsteht? LM393 ist ein Komparator, das andere Ding ist irgendein ROM.
> Das dürfte die Erklärung und die Lösung sein. Ein NPN-Transistor habe ich sicher noch hier aber so ein klein widerstand macht der überhaubt sin? > David, wenn Du das jetzt nicht nachhaltig verfolgst hast Du wirklich nur > noch Hohn und Spott verdient. Auf so was achte ich nicht so recht was meinst du damit?
Norbert S. schrieb: > DAVID Form Belustiger schrieb: >>> Nimm den zweiten, ist zwar auch kein Optokoppler aber einfacher >>> auszulöten. >> >> DANKE sehr nett die sehen aber so aus. >> Wo rauf muss ich da achten ? > > Du müsstest darauf achten, daß es auch ein Optokoppler ist! Wo ran erkenne ich das? > Oder siehst Du einer Festplatte an wie groß sie ist ohne zu lesen was > draufsteht? Naja nicht genau ich könnte es ein schätzen ja. Die mit einer gummi um hüllung sind die bis 20 GB IDE bis 750 GB SATA bis 3 TB aber so genau nö geht nicht.
DAVID Form Belustiger schrieb: >> Das dürfte die Erklärung und die Lösung sein. > Ein NPN-Transistor habe ich sicher noch hier aber so ein klein > widerstand macht der überhaubt sin? Ein Transistor vertraegt nur recht wenig Strom auf fer Strecke Basis-Emitter. Der Widerstand ist da, damit der Transistor nicht abraucht. Mit 1kOhm ist 1 Kiloohm gemeint. Also 1000 Ohm.
Der Widerstand begrenzt den Strom für die Basis des Transistors. Das ist schon richtig mit 1k. DAVID Form Belustiger schrieb: > Auf so was achte ich nicht so recht was meinst du damit? Hast Du nicht verstanden was ich schrieb oder wie? Daß Du auf vieles nicht achtest haben wir schon gemerkt. Was Stefan schrieb ist die Erklärung für das Ausschalten nach 4 Sekunden. Mit dem Transistor sollte das Problem gelöst sein.
Der Komparator http://www.mikrocontroller.net/part/LM393 wuerde natuerlich auch gehen, wenn man ihn richtig anschliesst ^^
>Der Widerstand ist da, damit der Transistor nicht abraucht.
Mal angenommen ich hätte kein 1 Kiolohm wenn es nur ums abrauchen geht
könnte ich auch ein andern nehmen ?
Mit 1kOhm ist 1 Kiloohm gemeint. Also 1000 Ohm.
Ja schon klar
> Best Thread ever schrieb: > Best Thread ever, fast so gut wie der "Kloschüssel für Hausbau und > Abflussrohrgröße" ;=) herrlich wirklich sehr unterhaltsames rum getrolle ... man könnt auch ein theatersück draus machen incl. sockenpuppen. :-) bei dem threat ist es wirklich nicht leicht ernst zu bleiben. @ DAVID Form Belustiger ich weis nicht was ich davon halten soll (z.b. getrolle)... nach dem was hier so alles steht gehe ich davon aus, du wist es nie hinbekommen so mit rumprobieren... wenn du dir einfach mal ein bisschen mühe zum lesen und verstehen geben würdest dann klappt das auch... mit wildem rumgebastel dauert das doch nur unnötig lage. es geht nicht schneller wenn du einfach was machst ohne zu raffen was du machst. na ja ich mach das mit nem "hp dl385" der hat ilo damit kann man den supi ein und ausschalten ... ach ja der hat nur 2x2,4 ghz ist also kein pc mehr und für dich nicht zu gebrauchen ;-) ps: für so ein niveau braucht man keine caps taste hehe gruß sven
Stefan Noack schrieb: > Der Komparator http://www.mikrocontroller.net/part/LM393 wuerde > natuerlich auch gehen, wenn man ihn richtig anschliesst ^^ Ok wo bekomme ich den her und wie löte ich den an ? Da ich jetzt grade den überblick verloren habe der sorgt dafür das das MB eine sek gebrückt würd und dann starten kann?
DAVID Form Belustiger schrieb im Thread:
>[...]
Lass es bitte sein, auch wenn Niederspannungen im PC eigentlich
ungefährlich sind, bringst du dich doch sicher damit um - jede Wette.
SCNR
Oliver
> Lass es bitte sein, auch wenn Niederspannungen im PC eigentlich > ungefährlich sind, bringst du dich doch sicher damit um - jede Wette. Ne das hätte ich schonst schon lange geschaft habe schon SEHR oft eine gehaun bekommen grade 230 volt geht immer wieder durch und druch! >DAVID Form Belustiger >ich weis nicht was ich davon halten soll. Ich erhoffe mir das es den die nur rum heulen es ein für alle mal zu dumm wird und abziehen.
DAVID Form Belustiger schrieb: > Ne das hätte ich schonst schon lange geschaft habe schon SEHR oft eine > gehaun bekommen grade 230 volt geht immer wieder durch und druch! Das erklärt einiges ;)
DAVID Form Belustiger schrieb: > habe schon SEHR oft eine > gehaun bekommen Das erklärt Einiges... DAVID Form Belustiger schrieb: > Ok wo bekomme ich den her und wie löte ich den an ? Meine Fresse das waren Scherze mit dem 393, das ist Blödsinn! Du merkst ja nichtmal wenn Du verarscht wirst. Mach das so wie Stefan es geschrieben hat und vergiss den Rest. (Das ist jetz ein ernst gemeinter Tip)
>Da ich jetzt grade den überblick verloren habe der sorgt dafür das das >MB eine sek gebrückt würd und dann starten kann? Du hats noch nie auch nur einen Anschein eines Überblickes gehabt!! MACHT DIESER SCHEISSSE EIN ENDE!
Hat das Mainboard, wie oben schon mal gefragt, Wake On LAN? http://users.skynet.be/sky50985/optionsb.htm
Flo schrieb: > DAVID Form Belustiger schrieb: >> Ne das hätte ich schonst schon lange geschaft habe schon SEHR oft eine >> gehaun bekommen grade 230 volt geht immer wieder durch und druch! > > Das erklärt einiges ;) LOL DAVID Form Belustiger schrieb: >>DAVID Form Belustiger >>ich weis nicht was ich davon halten soll. > Ich erhoffe mir das es den die nur rum heulen es ein für alle mal zu > dumm wird und abziehen. äm ja schon klar. bau doch erst mal das von Stefan Noack auf. und wenn du keinen 1kohm hast dan kauf dir einen und heul hier nicht rum. gruß sven ps: noch ne schöne popcorn nacht ;-)
DAVID Form Belustiger schrieb: > Stefan Noack schrieb: >> Der Komparator http://www.mikrocontroller.net/part/LM393 wuerde >> natuerlich auch gehen, wenn man ihn richtig anschliesst ^^ > > Ok wo bekomme ich den her und wie löte ich den an ? Ich dachte du hast den schon: DAVID Form Belustiger schrieb: > Da es sehr auf wendig ist die teile abzulöten werde ich mir ein kaufen. > Welchen soll ich kaufen? > Aber hier habe ich grade zb den > > M9006 > LN > 393N > > 8 PIN > Aber das war eher nur als Scherz gemeint. In der Beschaltung, die ich im Kopf habe, wird der letztenendes auch nur als Transistor zweckentfremdet. Ich glaube es hat keinen Sinn, hier weiter zu Diskutieren. Wenn du es schaffen solltest, dann nur durch Zufall. Viel Glueck. Und viel Spass!

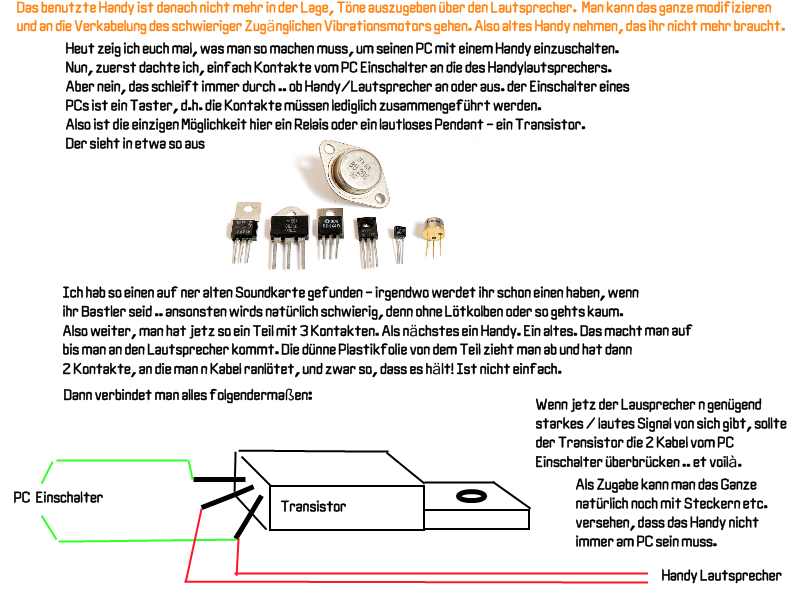

Angehängte Dateien:
-
120 KB
Wenn ich mal so fragen darf wieso ist das bild überhaubt falsch ? Macht das nicht genau das selbe nur an stelle der box den motor ?
>> M9006 >> LN >> 393N Den habe ich auch/oder nicht ? Es steht nicht zusammen sonder geteilt oben LN da runter dann 393n
Das Bild ist genau die richtige Schaltung. Nur anstatt Lautsprecher halt Motor.
Nur aufpassen: Je nach Transistor ist die Reihenfolge der Beinchen eventuell anders!
Ansonsten geht eventuell auch ein Relais. Wenn das Handy einen Motor ansudrehen schafft, dann sollte ein Relais auch kein Problem sein. Da siehst und hoerst du, ob was Passiert.
Da würde aber nicht gehen weil es nicht lange genug die brücke erhelt
DAVID Form Belustiger schrieb: > D1878 > 0B2 aehmm... Du hast jetzt aber nicht das naechstbeste Bauteil genommen, dass so aussieht wie auf dem Bild, oder?
DAVID Form Belustiger schrieb: > Da würde aber nicht gehen weil es nicht lange genug die brücke erhelt Ralais sind in der Regel recht lahm beim Abschalten, also sollte das schon gehen. Ansonsten kannst du hier probieren, einen Elko parallel zu schalten, das koennte schon ausreichen.
ok danke ist ein plan B mal sehen ob ich so was zusammen gebaut bekomme.
Stefan Noack schrieb: > Den Elko natuerlich parallel zur Eingangsseite des Relais... Dann zieht der elko doch den ohne hin schon schwachen strom vom handy noch ganz ab zum aufladen oder ?
und nimm einen recht teuren und guten fetten Elko, meine schaltungen mit billig-elkos gehen viele nich.
DAVID Form Belustiger schrieb: > Dann zieht der elko doch den ohne hin schon schwachen strom vom handy > noch ganz ab zum aufladen oder ? das ist doch blos Blindstrom und der stört das Handy nicht. Eventuell das Handy übertakten, dann passt das schon.
mein Gott schrieb: > und nimm einen recht teuren und guten fetten Elko, meine schaltungen mit > billig-elkos gehen viele nich. Reicht da einer vom AUTO für die Endstufen ? lol war nur spass oder ? Eher runtertakten! Ich bastel morgen/später mal eine spule zusammen mal sehen obs geht dann melde ich mich noch mal aber jetzt seit ihr mich erst mal los!
DAVID Form Belustiger schrieb: > Dann zieht der elko doch den ohne hin schon schwachen strom vom handy > noch ganz ab zum aufladen oder ? Naja, es entsteht eine Art Schwingkreis, die Spule und der Elko werden sich die Energie solange hin- und herschieben, bis es irgendwann an den Verlusten verloren geht. Das dauert laenger als wenn man nur die Spule hat. Da geht die im Magnetfeld gespeicherte Energie beim Abschalten verloren.
mein Gott schrieb: > und nimm einen recht teuren und guten fetten Elko, meine schaltungen mit > billig-elkos gehen viele nich. mein Gott schrieb: > DAVID Form Belustiger schrieb: >> Dann zieht der elko doch den ohne hin schon schwachen strom vom handy >> noch ganz ab zum aufladen oder ? > > das ist doch blos Blindstrom und der stört das Handy nicht. > Eventuell das Handy übertakten, dann passt das schon. Das ist jetzt aber gemein ;-) So. Genug Trolle gefuettert fuer heute.
DAVID Form Belustiger schrieb: > Eher runtertakten! Beim Übertakten brauchst du nochn Lüfter im Handy. Wenn de da keinen hast, hilft runtertakten.
DAVID Form Belustiger schrieb: > D1878 > 0B2 Japanische Transistortypen. Der Aufdruck ist von T0-92 bis zu TO220-Gehäusen meist ohne das Präfix "2S" gehalten. Datenblatt hier: http://www.google.com/search?q=2sd1878 Dann noch irgendwas zwischen 1kΩ bis 20kΩ oder so und der Schaltplan hier: Beitrag "Re: PC mit SR Handy starten lassen." B,C und E wie im Datenblatt anschließen und es sollte sich was tun. mfg mf
Jup. Der ist genau andersrum als auf dem Bild oben. Also muss es so:
1 | _____ |
2 | .-------------------------[_____]-----. |
3 | | ___________ 1kOhm | |
4 | (ON) | \ \______ (+) |
5 | | | B |\ D1878 \ \ |
6 | | '-===\ \__________\ O \ Handy |
7 | MB '-------===\C| |_____\ |
8 | .----o---===\|__________|______| (-) |
9 | | | E | |
10 | (-) '-------------------------------------' |
Das ist aber ein ganz schoener Klopper, der 2SD1878. Immerhin kann er den nicht Kaputt spielen. Der verkraftet bis 6V Basis-Emitter-Spannung. Da kann man den Vorwiderstand im Prinzip weglassen.
>Das ist aber ein ganz schoener Klopper, der 2SD1878. Immerhin kann er >den nicht Kaputt spielen. Der verkraftet bis 6V Basis-Emitter-Spannung. >Da kann man den Vorwiderstand im Prinzip weglassen. Völliger Schwachsinn!! Der BC238 "verträgt" das dann auch ! Das sind maximum Ratings! Lesen bildet! Ein unwissender füttert den anderen Unwissenden ! Heinz
Kauf dir einfach so etwas, dann fällt dein ganzes Gebastel weg (das wohl nie etwas wird) und du musst dich auch nicht mit einem leeren Handy rumärgern... Musst nur aufpassen, dass der PC (bzw. das NT) unter 3000W zieht, beachte den Einschaltstrom. <http://www.gsm-one.de/shop2/index.php?page=product&info=3>; <http://shop.gsmsteuerung.de/product_info.php?info=p2_GSM-Steckdose-8-1A.html>; <http://www.ecostarter.com/ch/index.php?id=products&prod=MINI&L=3>;
Stefan Noack schrieb: > Jup. Der ist genau andersrum als auf dem Bild oben. Also muss es so: > >
1 | > _____ |
2 | > .-------------------------[_____]-----. |
3 | > | ___________ 1kOhm | |
4 | > (ON) | \ \______ (+) |
5 | > | | B |\ D1878 \ \ |
6 | > | '-===\ \__________\ O \ Handy |
7 | > MB '-------===\C| |_____\ |
8 | > .----o---===\|__________|______| (-) |
9 | > | | E | |
10 | > (-) '-------------------------------------' |
11 | > |
12 | > |
Geil danke du hellt es GEHT!! Vielen dank!
Kannst du uns ein Foto von machen? Würde mich echt interessieren, wie das aussieht...
Heinz schrieb: > Völliger Schwachsinn!! > > Der BC238 "verträgt" das dann auch ! Das sind maximum Ratings! Lesen > bildet! Aber schau doch mal in welchen Groessen der Basisstrom sich dem BC238 bewegt (einige mA) im Vergleich zum 2SD1878: V_BE(sat)=1.5V bei I_B=0.8A -- Schon den bekommt er mit dem Vibrationsmotoranschluus vom Handy gerade so hin, oder uebersehe ich hier was? Das mit dem weglassen war aber sowieso scherzhaft gemeint.
Angehängte Dateien:
-
790 KB
Also ich könnte auch ein film machen aber das kann ich hier nicht hochladen also muss ein bild reichen. Und noch mal vielen dank!!!
Stefan Noack schrieb: > Haha, ein Diskettenlaufwerk :) Damit startet das Dos 3.11 von der Livediskette, was Anderes läuft auf der alten Bastelmöhre ja nicht ;-)
DAVID Form Bereicherung schrieb: > Also ich könnte auch ein film machen aber das kann ich hier nicht > hochladen also muss ein bild reichen. > > Und noch mal vielen dank!!! stell doch bitte ein filmchen auf youtube gruß sven
Also ein film kann ich machen wenn ich ein 3tes mal so was baue habe schon 2 stück das erste läuft jetzt seit fast ein Jahr SUPER. Wollte es nur noch mal sagen. OHNE widerstand da es ein recht großer transistor war der mit 3,8 volt am gate kein Problem haben sollte. Zum MB ja ist schon sehr alt hat nur 3 Ghz und 1 GB DDR 1 Speicher.
Bei der Qualität hier bin ich echt froh... Das ganze könnte man auch als Handyzünder nehmen, aber naja wer selbst daran scheitert... Mal ganz davon abgesehen, dass es Leichenschändung ist, der Thread ist schon nen Jahr tot
Thread beobachten
Seitenaufteilung abschaltenBitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
