LCD Ansteuerung

[Johannes L. (megatron)]

Hallo,

ich habe schon einmal den Versuch unternommen hier im Forum Hilfe zu
bekommen leider muss ich nochmal einen Versuch wagen.

Es geht um eine LCD Display (HD44780 4x20 Zeichen) Ansteuerung mit einem
Atmega 128

Ich habe die Routinen hier aus dem Forum als Basis verwendet.

http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial/LCD-Ansteuerung

Folgende Änderungen habe ich vorgenommen:

Quarz angepasst 16 Mhz.
Ports definiert

PORTD 0-3 = Datenbits PIN 4-7
PORTD 6   = RS
PORTD 4   = En
PORTD 5   = RW


Ich habe mehrfach die Verbindunegn kontrolliert !

Fuse Bit M103C auch verändert !

Einzige Erkenntnis:

Wenn ich PORTD PD6 welcher an RS angeschlossen ist ändere auf PD7
welcher eigentlich Vo also Kontrast darstellt dann sehe ich kurz in der
ersten und dritten Zeile schwarze Balken die kurz danach verschwinden
???

Ich habe für PD7 nichts festegelegt ?

Ich kann den Vorgang aber nicht verstehen ?

[Noname (Gast)]

>Ich kann den Vorgang aber nicht verstehen ?

Doch, doch. Es ist durchaus möglich den Vorgang zu verstehen.

>Wenn ich PORTD PD6 welcher an RS angeschlossen ist ändere auf PD7
>welcher eigentlich Vo also Kontrast darstellt dann sehe ich kurz in der
>ersten und dritten Zeile schwarze Balken die kurz danach verschwinden
>???

Hm. Dann ändere das doch einfach nicht. Warum tust Du das?

Und was genau hast Du getan? In der Software das define für RS von PD6
auf PD7 geändert oder in der Schaltung PD6 von dem Anschluss RS des LCD
an den Anschluss VO des LCD gelegt?

Ich vermute ersteres, denn das würde dazu passen, das der Kontrast
kurzzeitig extrem hoch ist. Aber nocheinmal. Wozu tust Du das? Die
Software will eben an PD6 den RS Anschluss des LCD.

Sei so gut, poste Deine Schaltung und den Quellcode. Letztes in
ungepackter Form, denn zumindest ich habe keine Lust das erst
runterzuladen und zu entpacken.

[Johannes L. (megatron)]

Vielen Dank erstmal für dein Interesse an meinem Problem.

Die Schaltung ist leicht zu beschreiben:

_LCD Display Eingänge_:

Pin   Bezeichnung  Funktion
1  Vss          GND
2  Vdd/Vcc          5V
3  Vee          Kontrastspannung (0V bis 5V)
4  RS          Register Select (Befehle/Daten)
5  RW          Read/Write
6  E          Enable
7  DB0          Datenbits 0−7
8  DB1
9  DB2
10  DB3
11  DB4
12  DB5
13  DB6
14  DB7
15  A          LED-Beleuchtung, Anode
16  K          LED-Beleuchtung, Kathode


nun meine Anschlussbelegung am Atmega 128


_µC_:              _LCD Display_:

Versorgung VCC     auf 2 und 15
Masse      GND     auf 1 und 16
Datenbits  PD0-3   11-14
En         PD4     Enable
R/W        PD5     Read/Write
RS         PD6     Register Select
V0         PD7     Kontrast

lcd-routine.h:

// Ansteuerung eines HD44780 kompatiblen LCD im 4-Bit-Interfacemodus
// http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial/LCD-Ansteuerung
//

#ifndef LCD_ROUTINES_H
#define LCD_ROUTINES_H

////////////////////////////////////////////////////////////////////////////////
// Hier die verwendete Taktfrequenz in Hz eintragen, wichtig!

#ifndef F_CPU
#define F_CPU 16000000
#endif

////////////////////////////////////////////////////////////////////////////////
// Pinbelegung für das LCD, an verwendete Pins anpassen
// Alle LCD Pins müssen an einem Port angeschlossen sein und die 4
// Datenleitungen müssen auf aufeinanderfolgenden Pins liegen

//  LCD DB4-DB7 <-->  PORTD Bit PD0-PD3
#define LCD_PORT      PORTD
#define LCD_DDR       DDRD
#define LCD_DB        PD0


//  LCD RS      <-->  PORTD Bit PD6     (RS: 1=Data, 0=Command)
#define LCD_EN        PD4
#define LCD_RW      PD5
#define LCD_RS        PD6

//  LCD EN      <-->  PORTD Bit PD4     (EN: 1-Impuls für Daten)



#define LCD_V0      PD7









////////////////////////////////////////////////////////////////////////////////
// LCD Ausführungszeiten (MS=Millisekunden, US=Mikrosekunden)

#define LCD_BOOTUP_MS           15 //15
#define LCD_ENABLE_US           20//20
#define LCD_WRITEDATA_US        46//46
#define LCD_COMMAND_US          42//42

#define LCD_SOFT_RESET_MS1      5//5
#define LCD_SOFT_RESET_MS2      1//1
#define LCD_SOFT_RESET_MS3      1//1
#define LCD_SET_4BITMODE_MS     5//5

#define LCD_CLEAR_DISPLAY_MS    2//2
#define LCD_CURSOR_HOME_MS      2//2

////////////////////////////////////////////////////////////////////////////////
// Zeilendefinitionen des verwendeten LCD
// Die Einträge hier sollten für ein LCD mit einer Zeilenlänge von 16 Zeichen passen
// Bei anderen Zeilenlängen müssen diese Einträge angepasst werden

#define LCD_DDADR_LINE1         0x00
#define LCD_DDADR_LINE2         0x40
#define LCD_DDADR_LINE3         0x14
#define LCD_DDADR_LINE4         0x54

////////////////////////////////////////////////////////////////////////////////
// Initialisierung: muss ganz am Anfang des Programms aufgerufen werden.
void lcd_init( void );

////////////////////////////////////////////////////////////////////////////////
// LCD löschen
void lcd_clear( void );

////////////////////////////////////////////////////////////////////////////////
// Cursor in die 1. Zeile, 0-te Spalte
void lcd_home( void );

////////////////////////////////////////////////////////////////////////////////
// Cursor an eine beliebige Position
void lcd_setcursor( uint8_t spalte, uint8_t zeile );

////////////////////////////////////////////////////////////////////////////////
// Ausgabe eines einzelnen Zeichens an der aktuellen Cursorposition
void lcd_data( uint8_t data );

////////////////////////////////////////////////////////////////////////////////
// Ausgabe eines Strings an der aktuellen Cursorposition
void lcd_string( const char *data );

////////////////////////////////////////////////////////////////////////////////
// Definition eines benutzerdefinierten Sonderzeichens.
// data muss auf ein Array[5] mit den Spaltencodes des zu definierenden Zeichens
// zeigen
void lcd_generatechar( uint8_t code, const uint8_t *data );

////////////////////////////////////////////////////////////////////////////////
// Ausgabe eines Kommandos an das LCD.
void lcd_command( uint8_t data );


////////////////////////////////////////////////////////////////////////////////
// LCD Befehle und Argumente.
// Zur Verwendung in lcd_command

// Clear Display -------------- 0b00000001
#define LCD_CLEAR_DISPLAY       0x01

// Cursor Home ---------------- 0b0000001x
#define LCD_CURSOR_HOME         0x02

// Set Entry Mode ------------- 0b000001xx
#define LCD_SET_ENTRY           0x04

#define LCD_ENTRY_DECREASE      0x00
#define LCD_ENTRY_INCREASE      0x02
#define LCD_ENTRY_NOSHIFT       0x00
#define LCD_ENTRY_SHIFT         0x01

// Set Display ---------------- 0b00001xxx
#define LCD_SET_DISPLAY         0x08

#define LCD_DISPLAY_OFF         0x00
#define LCD_DISPLAY_ON          0x04
#define LCD_CURSOR_OFF          0x00
#define LCD_CURSOR_ON           0x02
#define LCD_BLINKING_OFF        0x00
#define LCD_BLINKING_ON         0x01

// Set Shift ------------------ 0b0001xxxx
#define LCD_SET_SHIFT           0x10

#define LCD_CURSOR_MOVE         0x00
#define LCD_DISPLAY_SHIFT       0x08
#define LCD_SHIFT_LEFT          0x00
#define LCD_SHIFT_RIGHT         0x04

// Set Function --------------- 0b001xxxxx
#define LCD_SET_FUNCTION        0x20

#define LCD_FUNCTION_4BIT       0x00
#define LCD_FUNCTION_8BIT       0x10
#define LCD_FUNCTION_1LINE      0x00
#define LCD_FUNCTION_2LINE      0x08
#define LCD_FUNCTION_5X7        0x00
#define LCD_FUNCTION_5X10       0x04

#define LCD_SOFT_RESET          0x30

// Set CG RAM Address --------- 0b01xxxxxx  (Character Generator RAM)
#define LCD_SET_CGADR           0x40

#define LCD_GC_CHAR0            0
#define LCD_GC_CHAR1            1
#define LCD_GC_CHAR2            2
#define LCD_GC_CHAR3            3
#define LCD_GC_CHAR4            4
#define LCD_GC_CHAR5            5
#define LCD_GC_CHAR6            6
#define LCD_GC_CHAR7            7

// Set DD RAM Address --------- 0b1xxxxxxx  (Display Data RAM)
#define LCD_SET_DDADR           0x80

#endif

Hauptprogramm:

main.c

//#############################################################################
//
// Programmierung ATmega A128
//
//Autor: J.L
//Datum:8.1.2012
//Version:0.1
//
//Beschreibung der Funktion: Display Ansteuerung
//
//Parameter:   typ
//
//Rückgabe:    XXXXXXXXX0-ok
//Rückgabe:    XXXXXXXXX1-nicht ok
//Rückgabe:    XXXXXXXX1X-Fehler1
//Rückgabe:    XXXXXXX1XX-Fehler2
//Rückgabe:    XXXXXX1XXX-Fehler3
//
//
//############################################################################




#include <avr/io.h>
#include <lcd-routines.h>
#include <util/delay.h>


///////////////////////////////////////////////////////


void clock_init(void);


int main (void) {

////////////////  Initialisierungen ///////////////////////////////////////


//////////////////////// Port Definitionen ///////////////////////////////






  // Read /  Write seten
  //LCD_PORT &= ~(1<<LCD_RW); // Enable auf 0 setzen
  //LCD_PORT &= ~(1<<LCD_V0); // V0 auf 0 setzen

  LCD_PORT |= (1<<LCD_RW);
  LCD_PORT |= (1<<LCD_V0);


  // Initialisierung des LCD
  // Nach der Initialisierung müssen auf dem LCD vorhandene schwarze Balken
  // verschwunden sein

  lcd_init();




  // Text in einzelnen Zeichen ausgeben
  lcd_data( 'T' );
  lcd_data( 'e' );
  lcd_data( 's' );
  lcd_data( 't' );

  // Die Ausgabemarke in die 2te Zeile setzen
  lcd_setcursor( 0, 2 );

  // erneut Text ausgeben, aber diesmal komfortabler als String
  lcd_string("Hello World!");

///////////////////////////////////////////////////////


while(1) {

  }

      return 0;


}

[Noname (Gast)]

Naja. Hat wohl keinen Zweck.
Trotzdem viel Erfolg noch.

[Klaus W. (mfgkw)]

Johannes L, schrieb:
> Versorgung VCC     auf 2 und 15

Du bist sicher, daß du auf Pin 15 des LCD 5V legen willst?
Steht das so im Datenblatt?

> Datenbits  PD0-3   11-14

Alleine dafür gibt es 16 Möglichkeiten.

[Klaus W. (mfgkw)]

Noname schrieb:
> Naja. Hat wohl keinen Zweck.

Ja, sowas kommt leider gelegentlich vor.

[Johannes L. (megatron)]

Warum hat das keinen Zweck ?
Ich habe dir den Code und die Beschaltung gezeigt warum hat es keinen
Zweck ?

[Noname (Gast)]

>Warum hat das keinen Zweck ?

Hm. Liest sich vielleicht ein wenig beleidigend, ist aber nicht so
gemeint. Wie sag ichs meinem Kinde? :-)

Am Wochenende gibt es hier viele sehr unerfahrene Leute, von denen eine
nicht unbeträchtliche Anzahl versucht Code lediglich zu kopieren ohne
wirklich zu verstehen, was sie tun.

Da Du 1. auf meine Bitte um den Schaltplan eben nicht mit einem
Schaltplan, sondern mit einer Beschreibung des selben geantwortet hast,
2. dem von Dir geposteten Code wesentliche Teile fehlen (ich rede nicht
von dem ZIP-File, sondern von Deinem zweiten Post hier) und 3. auch eine
Erklärung, warum Du nun den Port-Pin wechselst, überhaupt 4. eine
Beschreibung Deines Problems fehlt, muss ich annehmen, das eine
sinnvolle Diskussion nicht möglich ist.

Das 5. ein Verweis auf den Typ des LCD fehlt (es gibt sicher hunderte
HD44780 kompatible LCD), nicht zuletzt wegen der Frage wieviel Spannung
eigentlich die LED-Beleuchtung haben will und ob die Spannung nicht wg.
der Flussspannung einer "roh" angeschlossenen LED zusammenbricht, das 6.
der Code nicht im Anhang gepostet wurde, tut ein übriges.

Der Terminus "LCD Display" ist dann noch das i-Tüpfelchen.

Na, vielleicht ergänzt Du ja die fehlenden Infos noch. Und, aus
gegebenen Anlass, poste doch bitte ein Foto von Deinem Aufbau.

Also, wiegesagt, nichts für ungut und viel Erfolg.

[holger (Gast)]

V0         PD7     Kontrast

Nimm ein Poti für den Kontrast, so wie es alle machen.

[Other-Noname (Gast)]

Noname schrieb:
> Der Terminus "LCD Display" ist dann noch das i-Tüpfelchen.

Was ist daran auszusetzen?
Es gibt einen Haufen Bücher, die sich mit Liquid Crystal Devices
auseinandersetzen - frag Tante Google.
Das Display des TO wird wohl aus einer größeren Anzahl solcher
Flüssigkristallelementen aufgebaut sein.

[Johannes L. (megatron)]

Hi,

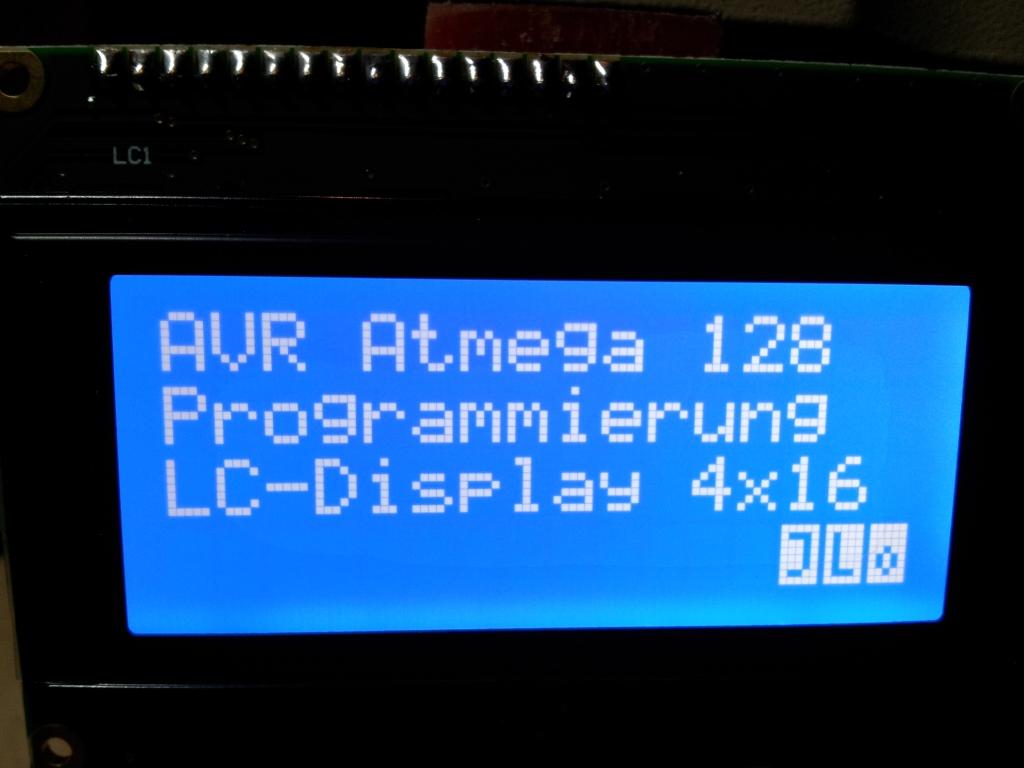

das Display läuft !

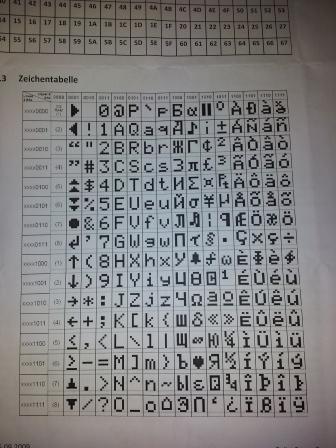

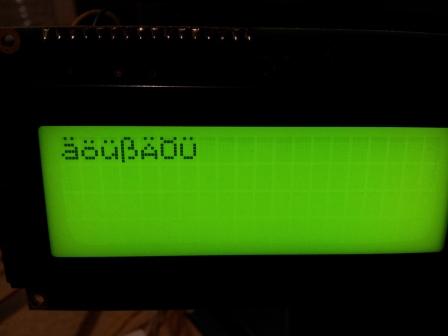

Nur die Umlaute funktionieren noch nicht, aber eigene Zeichen erstellen
funktioniert wunderbar.

Danke für die Aufmerksamkeit

[holger (Gast)]

>Nur die Umlaute funktionieren noch nicht

#if DEFAULT_TABLE
 // Standard conversion table used by most displays
 switch(ps)
  {
   case 'ä' : ps = 0xE1; break;
   case 'ö' : ps = 0xEF; break;
   case 'ü' : ps = 0xF5; break;
   case 'ß' : ps = 0xE2; break;
   case '°' : ps = 0xDF; break;
   case 'µ' : ps = 0xE4; break;
  }
#endif

[Johannes L. (megatron)]

Hallo Holger,

vielen Dank für deine Hilfe.

Ich habe leider noch wenig Erfahrung bis gar keine :-)
Ich habe versucht die Definition einzubinden in die lcd-routine.h leider
bisher noch ohne Erfolg.

Das LCD Beispiel 2 hier im Forum beschreibt eine Möglichkeit Zahlen mit
Hilfe von itoa(Int to ASCI II) in einen character umzuwandeln und per
string auszugeben. Leider muss ich feststellen die Umsetzung
funktioniert nur bedingt. Eine case Unterscheidung ist auch hier
notwendig glaube ich.

[Karl H. (kbuchegg)]

Johannes L, schrieb:
> Hallo Holger,
>
> vielen Dank für deine Hilfe.
>
> Ich habe leider noch wenig Erfahrung bis gar keine :-)
> Ich habe versucht die Definition einzubinden in die lcd-routine.h leider
> bisher noch ohne Erfolg.

WO genau hast du das eingebunden?

holgers Code muss in die Einzelzeichenausgabe lcd_data. Da aber lcd_data
dadurch aber für binäre Ausgaben unbrauchbar wird, wird am besten eine
neue Funktion eingeführt

void lcd_char( char c )
{
  switch(c)
  {
   case 'ä' : c = 0xE1; break;
   case 'ö' : c = 0xEF; break;
   case 'ü' : c = 0xF5; break;
   case 'ß' : c = 0xE2; break;
   case '°' : c = 0xDF; break;
   case 'µ' : c = 0xE4; break;
  }

  lcd_data( c );
}

und der Aufruf von lcd_data in lcd_string auf diese neue Funktion
umgeändert.

Dann hat man eine Einzelzeichen Ausgabe und eine String Ausgabe, die mit
Umlauten umgehen können und für direkte Ausgabe steht lcd_data immer
noch zur Verfügung.

> Das LCD Beispiel 2 hier im Forum beschreibt eine Möglichkeit Zahlen mit
> Hilfe von itoa(Int to ASCI II) in einen character umzuwandeln und per
> string auszugeben. Leider muss ich feststellen die Umsetzung
> funktioniert nur bedingt.

Was heißt 'bedingt'?
wenn da was nicht funktioniert, dann hast du das zu verantworten :-)

[Johannes L. (megatron)]

Vollkommen richtig, meine Verantwortung :-)

Ich werde die Tage den Versuch starten mit den Umlauten und mich etwas
mehr mit der Ausgabe von Zahlen beschäftigen.

Vielen Dank für die sehr hilfreichen Ratschläge.
Ich melde mich ... zurück wenn es Neuigkeiten gibt

Ciao

[Johannes L (Gast)]

Guten Morgen,

habe eben versucht den Code einzubinden in lcd-routines.c

void lcd_char( char c )
{
  switch(c)
  {
   case 'ä' : c = 0xE1; break;
   case 'ö' : c = 0xEF; break;
   case 'ü' : c = 0xF5; break;
   case 'ß' : c = 0xE2; break;
   case '°' : c = 0xDF; break;
   case 'µ' : c = 0xE4; break;
  }
}

zusätzlich habe ich entdeckt das in der routines.h folgende Einbindung
existiert.

#if DEFAULT_TABLE
 // Standard conversion table used by most displays
 switch(ps)
  {
   case 'ä' : ps = 0xE1; break;
   case 'ö' : ps = 0xEF; break;
   case 'ü' : ps = 0xF5; break;
   case 'ß' : ps = 0xE2; break;
   case '°' : ps = 0xDF; break;
   case 'µ' : ps = 0xE4; break;
  }
#endif

ich erhalte immer japanische Zeichen wenn ich versuche:

lcd_data('ä');

oder

lcd_string("äöüß");

auszugeben.

Ich vermute ich habe noch keine Verbindung zu der Case Unterscheidung
hergestellt.

Bitte um Hilfe

[Karl H. (kbuchegg)]

Johannes L schrieb:
> Guten Morgen,
>
> habe eben versucht den Code einzubinden in lcd-routines.c
>
> void lcd_char( char c )
> {

Du hast also eine Funktion lcd_char

(Apropos: in lcd-char muss mit dem geänderten Zeichen natürlich schon
auch noch lcd_data aufgerufen werden. Irgendwann muss ja schliesslich
das Byte auch mal ausgegeben werden.)


> zusätzlich habe ich entdeckt das in der routines.h folgende Einbindung
> existiert.
>
> #if DEFAULT_TABLE
>  // Standard conversion table used by most displays
>  switch(ps)
>   {
>    case 'ä' : ps = 0xE1; break;
>    case 'ö' : ps = 0xEF; break;
>    case 'ü' : ps = 0xF5; break;
>    case 'ß' : ps = 0xE2; break;
>    case '°' : ps = 0xDF; break;
>    case 'µ' : ps = 0xE4; break;
>   }
> #endif

wo genau existiert dieses und ist das Makro DEFAULT_TABLE auch
entsprechend definiert?

> ich erhalte immer japanische Zeichen wenn ich versuche:
> lcd_data('ä');

Soso. Du kriegst also japanische Zeichen, wenn du eine ganz andere
Funktion aufrufst. Wundert mich jetzt nicht wirklich.


> lcd_string("äöüß");

welche Ausgabefunktion wird von lcd_string benutzt. lcd_data oder
lcd_char?

> Bitte um Hilfe

zeig deine kompletten Code-Änderungen. Oder geh einfach mal auf dem
Papier(Monitor) den Programmfluss durch. Kommst der Programmfluss
überhaupt an der Ersetzung vorbei?

[Johannes L (Gast)]

Hallo,

ich habe jetzt den Ablauf verstanden.

1. LCD-Data für Ausgabe eines Characters
2. LCD-String für Ausgabe einer Kette von Charactern
3. LCD-Char Umlaute ändern und in LCD-Data verwenden.

Wie rufe ich nach der Case Unterscheidung lcd-data auf ?

Ich habe versucht in der Funktion LCD String lcd_char zu verwenden aber
ohne Erfolg.

void lcd_string( const char *data )
{
    while( *data != '\0' )
        lcd_char( *data++ );
}

Code für LCD-Data und LCD-Char

////////////////////////////////////////////////////////////////////////////////
// Sendet ein Datenbyte an das LCD
void lcd_data( uint8_t data )
{
    LCD_PORT |= (1<<LCD_RS);    // RS auf 1 setzen

    lcd_out( data );            // zuerst die oberen,
    lcd_out( data<<4 );         // dann die unteren 4 Bit senden

    _delay_us( LCD_WRITEDATA_US );
}

////////////////////////////////////////////////////////////////////////////////
///Funktion für Umlaute
void lcd_char( char c )
{
  switch(c)
  {
   case 'ä' : c = 0xE1; break;
   case 'ö' : c = 0xEF; break;
   case 'ü' : c = 0xF5; break;
   case 'ß' : c = 0xE2; break;
   case '°' : c = 0xDF; break;
   case 'µ' : c = 0xE4; break;
  }
}
////////////////////////////////////////////////////////////////////////////////

Frage Makro Default Table

Das makro befindet sich am Ende der lcd-routines.h

Im Anhang befinden sich die routines.c und h Dateien

[Karl H. (kbuchegg)]

Johannes L schrieb:

> 1. LCD-Data für Ausgabe eines Characters

Nein.
lcd_data für die Ausgabe eines Bytes ohne Ansehen des Bytes selber (also
dessen Wert). Drum heisst das auch DATA.

> 2. LCD-String für Ausgabe einer Kette von Charactern
> 3. LCD-Char Umlaute ändern und in LCD-Data verwenden.

No.
lcd_char gibt ein Zeichen aus. Dazu sieht es sich das Zeichen an, macht
eventuell Ersetzungen und benutzt dann lcd_data (welchem das exakte Byte
wurscht ist) um dann dieses eventuell ersetzte Zeichen auszugeben. Da
sich lcd_data nicht mehr um den Wert kümmert ist da auch ok. Die Aufgabe
von lcd_char besteht darin, mögliche Ersetzungen vorzunehmen und dann
auszugeben. Daher auch lcd_char, weil CHAR impliziert, dass es sich hier
um anzeigbare Zeichen handelt, während DATA einfach nur aussagt: 1 Byte,
egal was dieses Byte ist, zb Zeilen oder Spaltennummer oder
Konfigurationsdaten oder was auch immer.

DATA ist also der ganz allgemeine Begriff, während CHAR einem Byte schon
eine gewisse Bedeutung zuweist (das es sich hierbei um ein anzeigbares
Zeichen handelt)


> void lcd_string( const char *data )
> {
>     while( *data != '\0' )
>         lcd_char( *data++ );
> }

soweit ok.
Bei einem String handelt es sich um Zeichen. Also ist auch ein Aufruf
der Funktion, die Zeichen ausgibt angebracht. Genau das ist lcd_char

> void lcd_char( char c )
> {
>   switch(c)
>   {
>    case 'ä' : c = 0xE1; break;
>    case 'ö' : c = 0xEF; break;
>    case 'ü' : c = 0xF5; break;
>    case 'ß' : c = 0xE2; break;
>    case '°' : c = 0xDF; break;
>    case 'µ' : c = 0xE4; break;
>   }
> }

und wo wird das möglicherweise ersetzte Zeichen ausgegeben?


Die Funktionen bilden hierarchische Levels!

Level 2:   lcd_string     weiß, dass es sich um einen String, also
                          eine Abfolge von anzeigbaren Zeichen handelt
                          Benutzt lcd_char um alle Zeichen nacheinander
                          auszugeben

Level 1:   lcd_char       weiß, dass es sich um anzeigbare Zeichen
                          handelt. Macht möglicherweise Ersetzungen
                          um für bestimmte Zeichen Ersatzcodes zu finden
                          die vom LCD für genau das gewünschte Zeichen
                          benutzt werden. lcd_char ersetzt den Code
                          für ein Zeichen eventuell durch einen anderen
                          Code und benutzt dann lcd_data für die
                          eigentliche Ausgabe.

Level 0:   lcd_data       gibt ein Byte aus. Und zwar so wie es ist

[Johannes L (Gast)]

Vielen Dank,

ich habe die DATA Verarbeitung völlig falsch verstanden !
Also ist in der Data Ausgabe keine explizite Information des Characters
enthalten es ist nur eine Ausgabe von einem Byte.

Ich habe lcd_char für die Zeichenkontrolle aber keine Verbindung zum
senden der Zeichen , daher muss ich lcd_data einbinden, wenn ich alles
vertanden habe.

Bloß wie ?

wenn ich folgendes versuche:

// Schreibt einen String auf das LCD

void lcd_string( const char *data )
{
    while( *data != '\0' )
        lcd_char( *data++ );
}


kommen nur schwarze Balken, warum ist mir aach klar. Es gibt Verbindung
zu char und data doch wie leite ich die Verbindung nach der
Zeichenkontrolle ein ?

[Karl H. (kbuchegg)]

Johannes L schrieb:

> Ich habe lcd_char für die Zeichenkontrolle aber keine Verbindung zum
> senden der Zeichen , daher muss ich lcd_data einbinden, wenn ich alles
> vertanden habe.
>
> Bloß wie ?

Indem du die Funktion aufrufst?

void lcd_char( char c )
{
   mach was mit c, ersetzte es eventuell durch andere Codes

  lcd_data( c );
}


> kommen nur schwarze Balken,
dann hast du dir noch was anderes zerstört. Da dein lcd_char im zuletzt
geposteten Code lcd_data überhaupt nicht aufruft, kann auch lcd_string
keine Ausgabe erzeugen. Ergo sind die Balken noch von der fehlerhaften
Initialisierung und du hast dir (unabsichtlich) was anderes zerstört.
Geh nochmal zurück zum letzten funktionierenden Code und rüste von dort
nochmal neu auf. Das geht schneller als da jetzt lang und breit die
Stelle zu suchen, die du unabsichtlich verändert hast.

[Johannes L (Gast)]

Ich habe nun folgende Funktion

///Funktion für Umlaute
void lcd_char( char c )
{
  switch(c)
  {
   case 'ä' : c = 0xF1; break;
   case 'ö' : c = 0xEF; break;
   case 'ü' : c = 0xF5; break;
   case 'ß' : c = 0xE2; break;
   case '°' : c = 0xDF; break;
   case 'µ' : c = 0xE4; break;
  }

lcd_data( c );

wenn ich in der main.c folgendes versuche erhalte ich ganz
unterschiedliche Ergebnisse d.h. das ersetzen funktioniert nur die
Zeichen sind die falschen ?

  lcd_char('ä');
  lcd_char('ö');
  lcd_char('ü');
  lcd_char('ß');

  lcd_data( 'ä' );
  lcd_data( 'ö' );
  lcd_data( 'ü' );
  lcd_data( 'ß' );

[Karl H. (kbuchegg)]

Johannes L schrieb:

> wenn ich in der main.c folgendes versuche erhalte ich ganz
> unterschiedliche Ergebnisse

Sag mal.
Denkst du eigentlich selber auch noch mit oder wartest du darauf, dass
dir hier irgendwer alles ereldigt (was im Prinzip ohnehin schon
geschehen ist)

>   lcd_char('ä');
>   lcd_data( 'ä' );

logisch kriegst du da unterschiedliche Ausgaben aufs LCD!

lcd_char ersetzt das 'ä' (was immer das auch für einen ASCII Code hat)
durch ein Zeichen, welches am LCD auch ein ä hinmalen sollte (siehe LCD
COde-Tabelle), lcd_data tut das nicht.

[holger (Gast)]

>wenn ich in der main.c folgendes versuche erhalte ich ganz
>unterschiedliche Ergebnisse d.h. das ersetzen funktioniert nur die
>Zeichen sind die falschen ?

Was für ein Display hast du?

Für EADIP kannst du mal folgende Tabelle versuchen:

   case 'ä' : ps=0x7B; break; //Umlenkung auf neuen Zeichen Code
   case 'ö' : ps=0x7C; break;
   case 'ü' : ps=0x7E; break;
   case 'ß' : ps=0xBE; break;
   case 'Ä' : ps=0x5B; break;
   case 'Ö' : ps=0x5C; break;
   case 'Ü' : ps=0x5E; break;

[Johannes L (Gast)]

Ja ich denke mit :-)

Mir ist ja vollkommen klar das ich zwei verschiedene Ausgaben erhalte.
Nur erhalte ich kein äöü sondern andere Zeichen.


Folgender Versuch von mir:

switch(c)
  {
   case 'ä' : c = 0xE1; break;
   case 'ö' : c = 0xEF; break;
   case 'ü' : c = 0xF5; break;
   case 'ß' : c = 0xE2; break;
   case '°' : c = 0xDF; break;
   case 'µ' : c = 0xE4; break;
  }

Ergebnis

mit lcd_char('ä');

erhalte ich ein kleines ypsilon..... wenn ich die Tabelle von Holger
verwende erhalte ich

Tabelle von Holger:


 case 'ä' : ps=0x7B; break; //Umlenkung auf neuen Zeichen Code
   case 'ö' : ps=0x7C; break;
   case 'ü' : ps=0x7E; break;
   case 'ß' : ps=0xBE; break;
   case 'Ä' : ps=0x5B; break;
   case 'Ö' : ps=0x5C; break;
   case 'Ü' : ps=0x5E; break;

erhalte ich für 'ä' eine geschweifte Klammer für 'ö' einen senkrechten
Strich und für 'ü' eine kleine Welle sowie für 'ß' ein Wurzelzeichen.

Laut Anleitung habe ich ein Display mit 192 fest einprogrammierten ASCII
Zeichen.

[Johannes L (Gast)]

'ps' habe ich natürlich geändert in 'c'

[Johannes L (Gast)]

E0 = ß soviel weiß ich nun sicher !

[Johannes L (Gast)]

Im Bereich von E und F also 0xE. bis 0xF. befinden sich überwiegend
grichische Zeichen PI ny etc.

[Johannes L (Gast)]

Probieren geht über studieren !

Ich habe folgende Zeichenverknüpfungen herausgefunden.

Ich hoffe jemand kennt die dazugehörige Zeichen-Tabelle. Es müsste eine
Tabelle für grichisch, italentisch und spanisch.

Code für Zeichunterscheidung

 switch(c)
  {
   case 'ä' : c=0x84; break; //Umlenkung auf neuen Zeichen Code
   case 'ö' : c=0x94; break;
   case 'ü' : c=0x81; break;
   case 'ß' : c=0xE0; break;
   case 'Ä' : c=0x8E; break;
   case 'Ö' : c=0x99; break;
   case 'Ü' : c=0x9A; break;

  }

Ergebnis habe ich als Bild angefügt.

[Karl H. (kbuchegg)]

Johannes L schrieb:
> Probieren geht über studieren !

Na siehst du.

> Ich hoffe jemand kennt die dazugehörige Zeichen-Tabelle. Es müsste eine
> Tabelle für grichisch, italentisch und spanisch.

Schreib dir ein Programm, welche alle Bytes von 0 bis 255 ans LCD sendet
und sieh dir am LCD an, welchen darstellbaren Zeichen jeder Code
zugeordnet ist.

Ein STandard-LCD hat für alle Zeichen größer 128 normalerweise immer die
gleichen japanisch/logischen/Blockgrafik/Umlaut/AKzent Zeichen. Das muss
aber nicht so sein, dass kann jeder Hersteller dann machen wie er will.
Deines ist offenbar nicht Standard. Und anstelle von rumraten, macht man
sich halt einfach ein Programm, welches direkt am LCD alle Zeichen
ausgibt.
Dann sieht man am fraglichen Objekt selber, welcher Code welchem Zeichen
entspricht.

[Johannes L (Gast)]

Vielen Dank für deine Hilfe ohne dich wäre ich immer noch beim
verzweifeln an lcd_data :-)

Ich habe die Tabelle gefunden !

Es gibt eine Standard Tabelle wie du sagst, jedoch muss ich für mein LC
Display eine andere verwenden. Ich habe grade mal die Tabelle
ausgedruckt und ein Bild gemacht

Siehe Anhang

Als nächstes möchte ich mich mit der Ausgabe von Zahlen widmen :-)

Ich will eine Zähler der bis Zahl x läuft ohne das ein Zahlenfehler
auftritt.
Bei einer einfachen Übergabe von Zahlen welche in einem Buffer stehen
passiert immer ein Fehler mit den Stellen....


BSP:

lcd_data( variable );

    itoa( variable, Buffer, 10 );

   lcd_setcursor( 0, 4 );

    lcd_string(Buffer);

[Karl H. (kbuchegg)]

> lcd_data( variable );

wieso lcd_data?

Du musst unterscheiden zwischen Codes und dem was du anzeigen willst.
Schau auf deine Tabelle. Wenn du das Zeichen

    *
    **
    ***
    ****
    ***
    **
    *
also den 'Pfeil nach links' ausgeben willst, dann must du den Code 0x10
ausgeben.
Also
   lcd_data( 0x10 );

Ob du die 0x10 direkt angibst oder über eine Variable

uint8_t pfeil = 0x10;
lcd_data( pfeil );

ist wurscht. Die Funktion lcd_data bekommt den Wert 0x10 (also dezimal
16) überträgt diesen Code an das LCD und das LCD erzeugt das zu diesem
Code gehörende Zeichen.

Willst du aber haben, dass am LCD tatsächlich der Text "16" steht, dann
musst du dir erst mal aus dem Zahlenwert einen String machen. AUs 157
muss erst mal der Text "157" werden, der dann mittels lcd_string
ausgegeben werden kann. Und genau das macht itoa.

[NullAhnung (Gast)]

http://www.mikrocontroller.net/articles/AVR-Tutorial:_LCD

http://www.mikrocontroller.net/articles/FAQ
