Platinen identifizieren

[ehmjay (Gast)]

Hallo Leute,

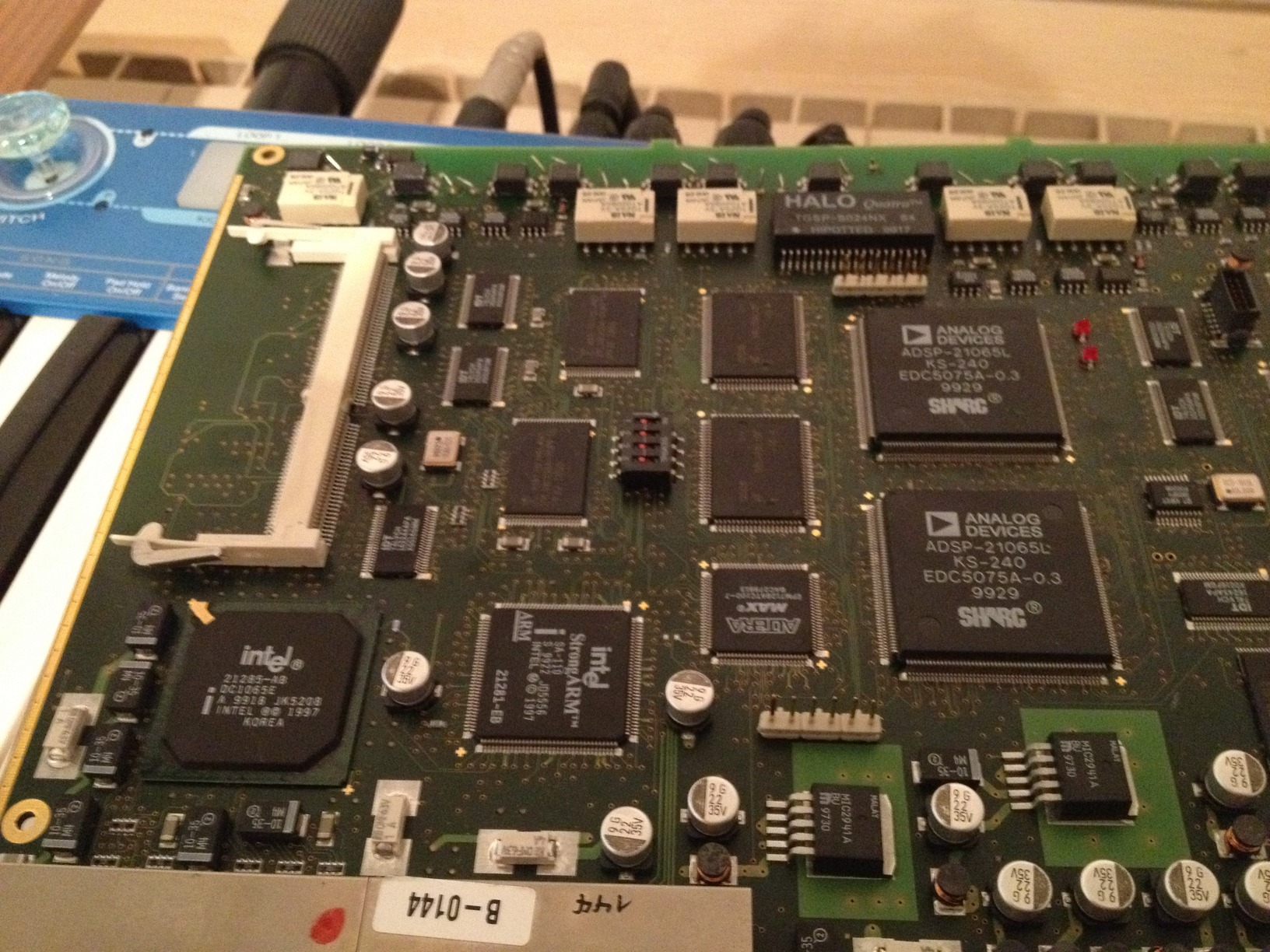

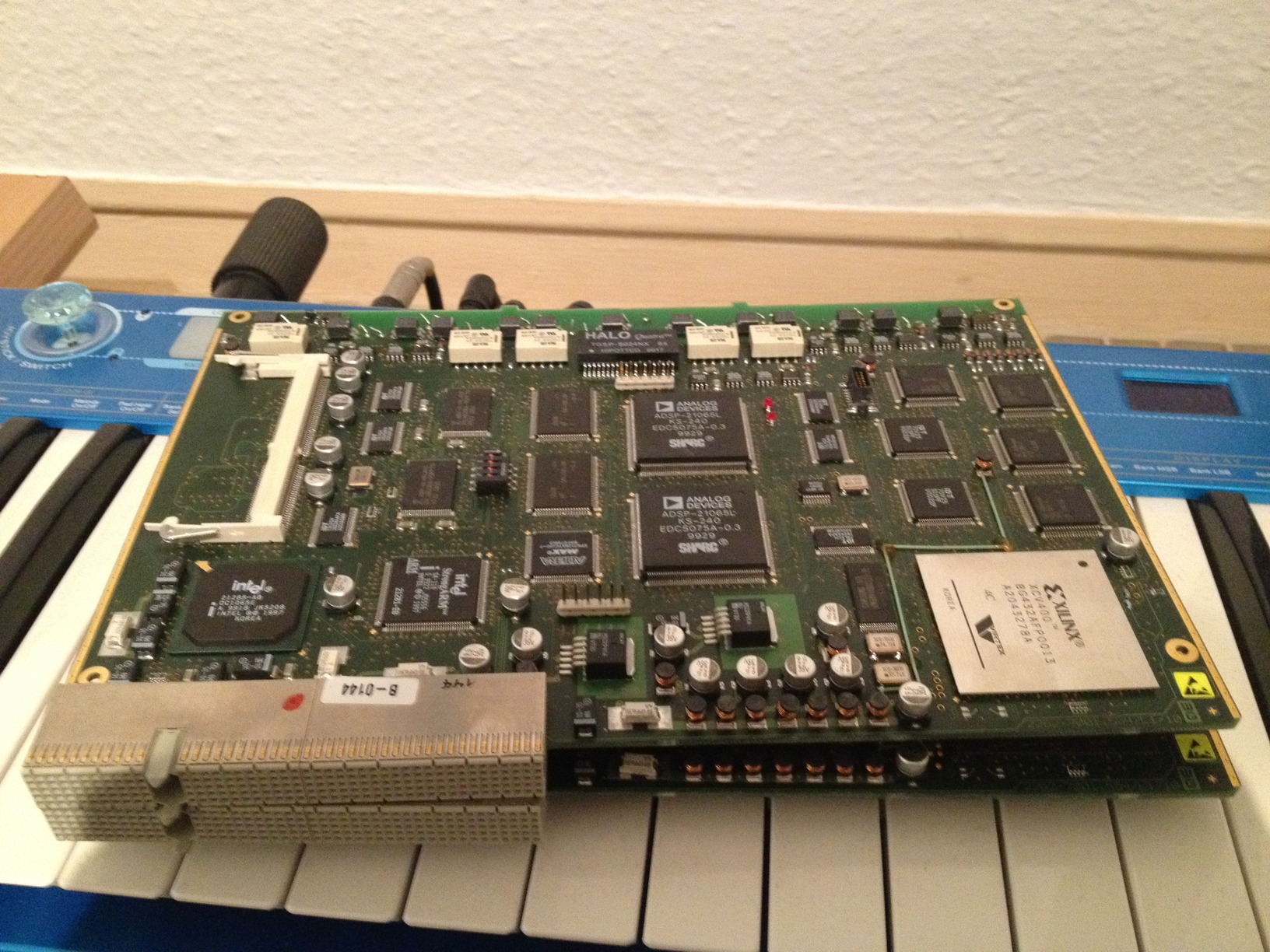

mir sind da 2 Platinen in die Hände gefallen, die ich leider nicht
identifizieren kann! Hoffen jemand kann mir weiter helfen ;)

Auf den ersten Blick haben mich die beiden AD Sharc DSP interessiert,
darüber hinaus ist noch ein Intel StrongARM und ein XILINX Chip drauf...
Was sind das für Platinen, wofür wurden diese benutzt ? Schon alleine
mit dem Anschlussport kann ich nichts anfangen :-/ Könnte man die Sharcs
entlöten und zur DSP programmierung weiter nutzen ?

Bilder der Platinen sind angehangen!

Vielen Dank im voraus und beste Grüße!

[... (Gast)]

Bei der Bild(un)schärfe und dem -rauschen hätten es auch ein paar
weniger Pixel und MB getan. Merke: JPEG produziert GROSSE Dateien, wenn
das Rauschen erhalten bleiben soll.

[Jens G. (jensig)]

>mit dem Anschlussport kann ich nichts anfangen :-/ Könnte man die Sharcs
>entlöten und zur DSP programmierung weiter nutzen ?

Warum guckst Du nicht einfach mal in die Datenblätter der IC's. Dann
solltest du doch herausfinden, ob man die für eigene Dinge benutzen kann
(btw: rauslöten kann man die zumindest ...)

[ehmjay (Gast)]

ja ich denke auch dass das gehen sollte, zumindest gibt es ja DEV Boards
für die Sharcs... In erster Linie interessiert es mich jedoch was das
für Boards sind und wofür die genutzt wurden... Aber danke ;)

[Tony R. (tony)]

Egal was es ist, ich würde eines nehmen!

[Kilpikonna (Gast)]

Sieht nach VME-Bus aus(http://de.wikipedia.org/wiki/VMEbus).
CAEN ist ein Hersteller, da vielleicht mal gucken.
Ansonsten steht denn nichts drauf auf den Dingern?

[ehmjay (Gast)]

Tajas R. schrieb:
> Egal was es ist, ich würde eines nehmen!

warum ? sehen auf den ersten Blick nicht sehr wertvoll aus, oder ?

Kilpikonna schrieb:
> Sieht nach VME-Bus aus(http://de.wikipedia.org/wiki/VMEbus).
> CAEN ist ein Hersteller, da vielleicht mal gucken.
> Ansonsten steht denn nichts drauf auf den Dingern?

Danke! Ein erster Hinweiß ;) Steuerungstechnik könnte Thematisch passen,
jedoch sehen die nicht aus wie das was ich an Fotos so finden konnte,
die sind auch nicht sooooo riesig, siehe vergleich an den Tasten des
Keyboards... Woran machst du es fest ?

[Kilpikonna (Gast)]

Ich kenne das VME-System aus physikalischen Instituen, die
Einsteckkarten sehen halt ähnlich aus und sind Teil der Messsystem bei
physkalischen Experimenten.Dachte wegen der Buchsen.
Wobei ich gerade sehe, dass die Buchsen 4-reihig sind und nicht wie beim
VME-BUS 3-reihig.
Aber etwas vergleichbares könnte es trotzdem sein.
Also ein Messsystem.
Kann durrchaus etwas selbstgestricktes sein, wenn keine Typenbezeichnung
drauf ist.

[Dominik S. (dasd)]

ehmjay schrieb:
> sehen auf den ersten Blick nicht sehr wertvoll aus, oder ?

Mh...
ARM, FPGA und DSP zusammen mit viel anderem Kram auf einem größeren
Board?
War zumindest als es hergestellt wurde sicher alles andere als
günstig.

Erinnert mich persönlich an irgendwas in Richtung Cluster-Computing.

[ehmjay (Gast)]

Kilpikonna schrieb:
> Ich kenne das VME-System aus physikalischen Instituen, die
> Einsteckkarten sehen halt ähnlich aus und sind Teil der Messsystem bei
> physkalischen Experimenten.Dachte wegen der Buchsen.
> Wobei ich gerade sehe, dass die Buchsen 4-reihig sind und nicht wie beim
> VME-BUS 3-reihig.
> Aber etwas vergleichbares könnte es trotzdem sein.
> Also ein Messsystem.
> Kann durrchaus etwas selbstgestricktes sein, wenn keine Typenbezeichnung
> drauf ist.

Deswegen meinte ich auch das es passen könnte, da ich die Dinger aus nem
Karton mit ausrangierten Teilen unserer FH habe... Selbstgestrickt
schließe ich aus, sieht dann doch einwenig zu aufwendig aus, mit SMD
etc...

[ehmjay (Gast)]

Dominik S. schrieb:
> Mh...
> ARM, FPGA und DSP zusammen mit viel anderem Kram auf einem größeren
> Board?
> War zumindest als es hergestellt wurde sicher alles andere als
> günstig.
>
> Erinnert mich persönlich an irgendwas in Richtung Cluster-Computing.

Sind allerdings nur die Low-Cost Sharcs :p Wie soll ich mir
Cluster-Computing in dem zusammenhang vorstellen ?

[Jens G. (jensig)]

also bei Farnell kostet so ein ADSP-21065 schonmal satte 37€. Soviel zu
LowCost und nicht viel wert ;-)

[Tony R. (tony)]

Ist immerhin n FPGA und Co drauf... Für mich als Student und Bastler ist
sowas immer toll!

[Kilpikonna (Gast)]

Zum Aufwand:
Das ist relativ einfach, man erstelle einen Prototypen um zu testen,
wenn der läuft sucht man sich einen Bestücker der Kleinserien herstellt
und lässt fertigen.
Ist nichts besonderes, machen die FH's so und Firmen auch.
Kannst du in der FH niemanden fragen?
Die müssten doch wissen was sie in die Grabbelkiste legen?
Kann durchaus sein, das es lediglich Experimentierboards sind, die die
Hochschule hat fertigen lassen und die nun veraltet sind.
Wie du siehst gibt es viele Möglichkeiten, spannend ist es auf
jedenfall! Ansonsten würde ich Reverseenginering betreiben um zu gucken,
wie alles verbunden ist.

[Jörg W. (dl8dtl) (Moderator)]

... schrieb:
> Bei der Bild(un)schärfe und dem -rauschen hätten es auch ein paar
> weniger Pixel und MB getan.

Hab' sie mal ein Stück runtergeschraubt.  Unscharf genug sind sie so
immer noch. ;-)

[Peter B. (pbuenger)]

Nee, nix VME. Das sind CPU-Baugruppen für den CompactPCI-Bus. Ohne
detaillierte Informationen über die Programmierung der LCAs und CPLDs
wirst Du aber mit den Platinen kaum etwas anfangen können.

Peter

[Sascha W. (arno_nyhm)]

Ja, also wie Peter Bünger vor mir schon anmerkte, wenn das ein
Standard-Bussystem ist (was ja auch gar nicht sein muss, es kann ja auch
einfach nur der einfachheit halber dessen Steckverbinder nutzen um z.B.
Rackmount-Kompatibelität zu wahren), dann wäre das cPCI (Compact-PCI)
mit 32Bit-Busbreite - um das zu verifiziern müsste man mal schauen ob
die Signalbelegung das mit der Signalbelegung übereinstimmt.

Eine andere Sache - ich mache viel mit cPCI-Baugruppen und hätte ggf.
großes Interesse an diesen Platinen (allerdings auch nur zum Spielen...
viel mehr wird man damit wohl nicht machen können).
Wieviele hast Du denn davon und wärst Du bereit mir eine/einige zu
verkaufen? Ich würde mich dann ggf. natürlich (unweigerlich) an der
Erforschung des Systems beteiligen, was Dir vielleicht auch weiterhilft.
Sag einfach mal bescheid, wenn Du dazu bereit wärst da was zu dealen!

Grüße
Sascha
