Wiedermal Bauteilsuche: Übertrager

[Sven W. (sickone4)]

Hallo Leute,

ich entwickle seit einiger Zeit einen Fußschalter. In diesen möchte ich
gern eine DI box integrieren. meine vorlage und auch mein messutensil
ist die Palmer DI box PAN 01.
nun kann ich aber nicht die platine davon in mein gehäuse bauen, weil
das wär ja nicht legal und so.

also entwickel ich meine platine weiter und schau mir die bauteile an,
welche palmer benutzt hat, bzw das schaltungsprinzip.

man finet ja so ziemlich viele sachen im netz. aber hat man keine
beschreibung, hat man keine bezeichnung wirds schwer.

angehangen ein paar bilder des bauteils:

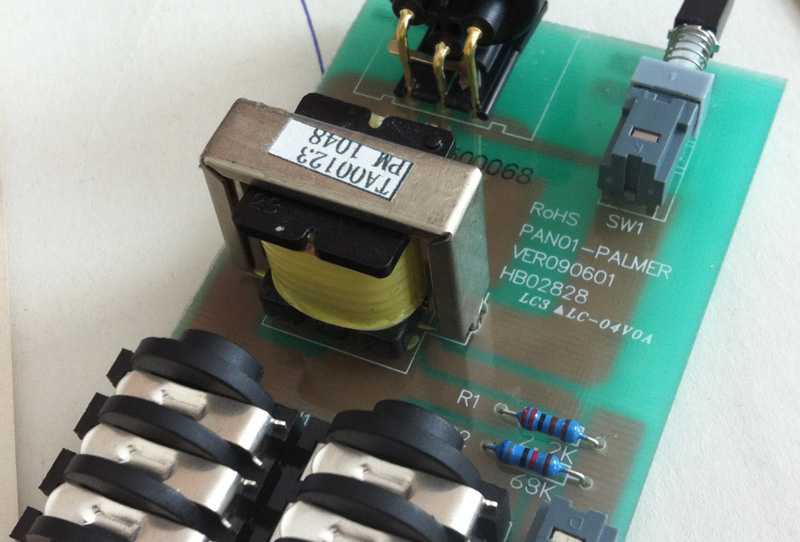

bild 1:

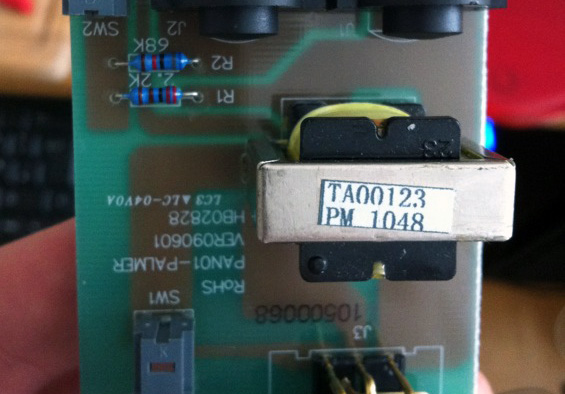

Auf dem ring steht TA00123 und PM 1048
Nebendran auf der Platine steht: RoHS PAN01-Palmer Ver090601 HB02828 LC3
(deltasymbol also das dreieck) LC-04V0A
Vielleicht hilft das bei der suche

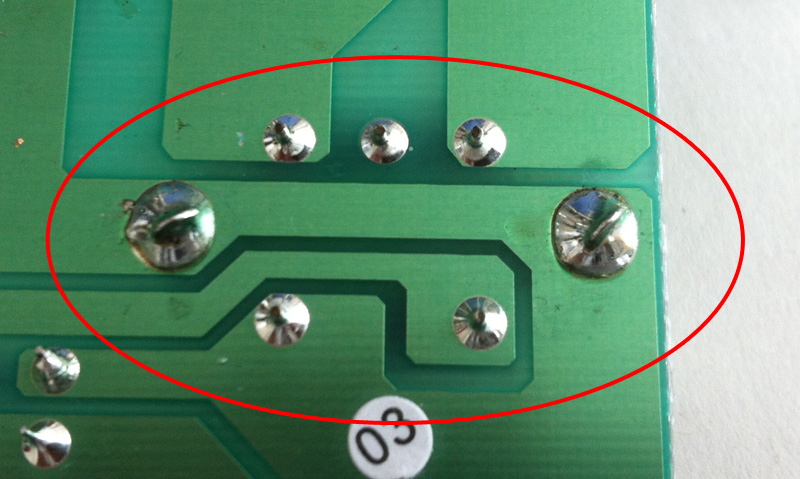

auf bild 2 sieht man, dass die zwei dicken lötpunkte vom ring sind und
sekundär drei pins vorhanden sind, primär jedoch nur zwei!
(angeschlossen sind sekundär jedoch nur die beiden äußeren!)


ich habe gegoogelt ohne ende und habe diesen übertrager gefunden:
http://www.mpk-showtechnik.de/websho...DIB-110--.html

hier einige angaben von palmer selbst, vielleicht könnt ihr mir ja
weiterhelfen, das wäre super![TABLE="class: width100Percent"]
Ausgangsimpedanz: 600 Ohm
Frequenzgang: 10 - 40000 Hz
Transformatorsymmetriert: Ja
Übersetzungsverhältnis (Ratio): 10 : 1

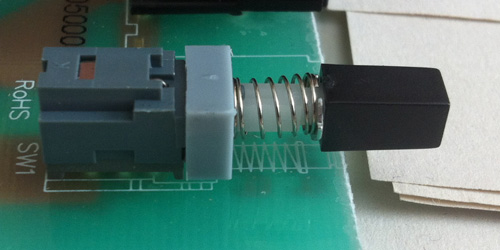

p.s. vielleicht kann mir wer noch sagen wir man den auf bild 1
sichtbaren schaltertyp nennt

[Bernhard R. (barnyhh)]

Sven Weinmann schrieb:
> nun kann ich aber nicht die platine davon in mein gehäuse bauen, weil
> das wär ja nicht legal und so.

Wieso das ???

Du hast die DI Box doch legal erworben und kannst dementsprechend mit
ihr anstellen, was Du willst.

Bernhard

[Sven W. (sickone4)]

naja aber genauso nachbauen wollt ich die jetzt nicht, aber zumindest
die gleichen bauteile nutzen^^

ich würde halt gerne wissen, wie ich herausfinden kann was das für ein
übetrtrager ist....
