Platine herstellen mit Foto und Schaltplan als Vorlage

[kean (Gast)]

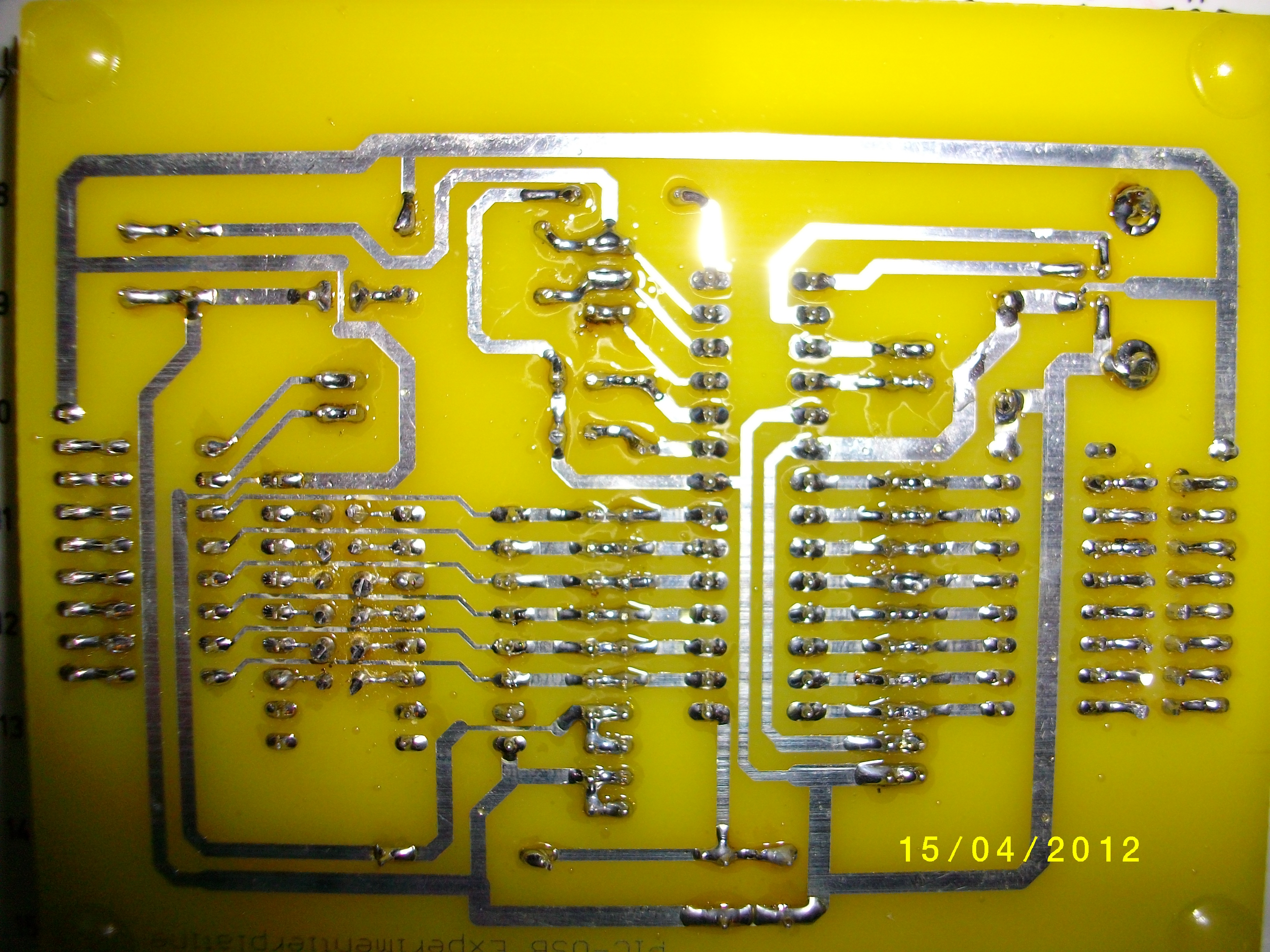

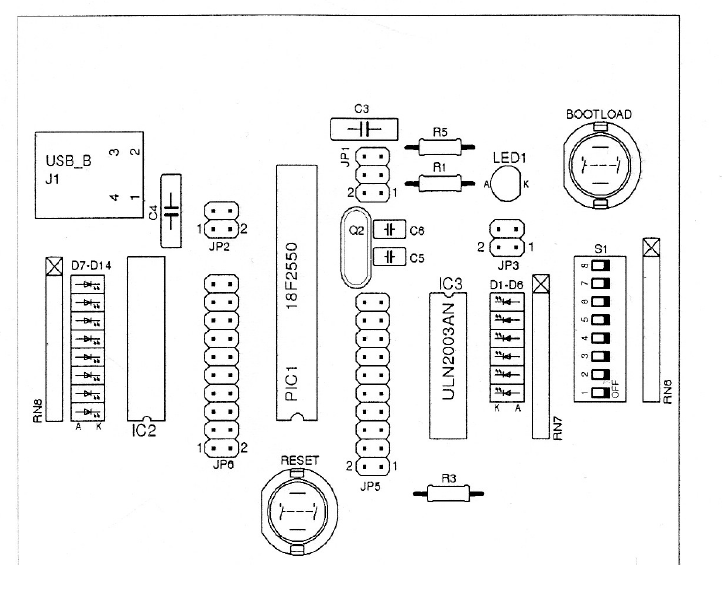

Ist es möglich aus Basis der beigefügten Dateien eine Platine zu
erstellen?
Ich benötige dringend eine solche Platine, habe aber leider keine
Desginvorlagen.

Wäre super wenn mir hier vielleicht jemand weiterhelfen könnte.

[Heinz L. (ducttape)]

Das Foto vergiss besser, das wird nicht mal Murks.

Was als Option offensteht ist, das Layout in einem Layoutprogramm
nachzuzeichnen und danach die Platine entsprechend mit eben diesem
Programm herzustellen.

[Kai L. (kai_l)]

Gibt es solche Programme die auch so einfach sind dass jemand der sich
damit nicht auskennt sie bedienen kann???

[Udo B. (Gast)]

Ist ja nicht sonderlich komplex das Ganze. Dürfte selbst mit
Sprint-Layout machbar sein.

[tom (Gast)]

Ich glaube, bei der Komplexität der Platine ist jeder Versuch, dass
Layout nachzuzeichnen schneller vollendet, als das Du hier auf eine
einfachere Lösung finden wirst. Wie auch, Du hast nur Bildmaterial, d.h.
abzeichnen musst Du es ohnehin.

[David .. (volatile)]

http://www.mikrocontroller.net/articles/Bildformate
Ich kann dir aus den Daten das Layout nachbauen, wieviel zahlst du?

[tt2t (Gast)]

als Programm Inkscape, als Hintergrund ein JPG der Platine, das so
hintrimmen, dass das Raster etwa stimmt: In Inkscape ein Grid von 2,54
mm bzw. Teilen davon einstellen (ich nehme meist 2,54/8 mm) und
nachzeichnen, dann den Hintergrund wieder ausblenden, das geht ratz-fatz

[Kai L. (kai_l)]

David ... schrieb:
> http://www.mikrocontroller.net/articles/Bildformate
> Ich kann dir aus den Daten das Layout nachbauen, wieviel zahlst du?

Nur für die Zeichnung oder eine fertige Platine?
Eine Platine wäre mir fast am liebsten, sonst müsste ich gleich noch
fragen wo ich sowas am besten fertigen lassen kann ^^

[David .. (volatile)]

Kai L. schrieb:
> David ... schrieb:
>> http://www.mikrocontroller.net/articles/Bildformate
>> Ich kann dir aus den Daten das Layout nachbauen, wieviel zahlst du?
>
> Nur für die Zeichnung oder eine fertige Platine?
> Eine Platine wäre mir fast am liebsten, sonst müsste ich gleich noch
> fragen wo ich sowas am besten fertigen lassen kann ^^

Ich fertige selber nicht, koennte die Platine aber fertigen lassen.

[Kai L. (kai_l)]

David ... schrieb:
>
> Ich fertige selber nicht, koennte die Platine aber fertigen lassen.

Und was würde so etwas kosten? Ich bräuchte die Platine relativ schnell
für ein Schulprojekt :-(

[Ronny (Gast)]

Schaut recht grob aus und hat keine Massefläche...also einfach Folie auf
die Platine legen falls du noch eine da hast und mit Edding
nachzeichnen. Die Folie kann man dann prima zum belichten nehmen.

Ansonsten ist das doch recht fix mit Eagle, Kicad oder was man so
bevorzugt nachgezeichnet.

[ervfds (Gast)]

Ganz blöde Frage: Was spricht gegen ein solides Stück Lochrasterplatine?
Auf den ersten Blick sind da eh nur THT-Bauteile drauf, geht schnell und
funktioniert. Sonderlich kompliziert sieht das Layout bzw. der
Schaltplan ja nicht aus.

[Andreas G. (beastyk)]

Gegen ne Lochraster spricht eigentlich nix, müßte gehen und das nimmt
der Lehrer einem eher ab als wenn man mit ner Platine ankommt die super
gearbeitet ist, aber man selber garnichts wirklich dazu beigetragen hat.
So ne Streifenplatine mit Unterbrechungen und fertig...

[Falk B. (falk)]

@Kai L. (kai_l)

>Und was würde so etwas kosten? Ich bräuchte die Platine relativ schnell
>für ein Schulprojekt :-(

BWL-Kindergarten? Nix mehr selber machen, alles outsourcen?
Ok, dann ist das der richtige Weg.

Wenn es aber eher was anständiges ist, ist SELBERMACHEN das Mittel Der
Wahl. Nimm ein CAD-Programm deiner Wahl. Eagle, Target, KiCad, whatever.
Erstelle den Schaltplan durch nachzeichnen. Das dauert selbst für einen
Anfänger bestenfalls einen halben Tag. Die andere Hälfte verwendest du
auf das Layout. Schwups hast du was gelernt und eine Platine. Dann kann
man selber ätzen, ist ja nur einlagig oder ätzen lassen,
Platinenbelichter & Co.

MFG
Falk

[Kai L. (kai_l)]

Falk Brunner schrieb:
>
> BWL-Kindergarten? Nix mehr selber machen, alles outsourcen?
> Ok, dann ist das der richtige Weg.
>

Wirtschaftsgymnasium... genau :-D
E-Technik etc. steht leider nicht auf dem Lehrplan.

Ich hätte bei der Planung besser eine fertige Komponente kaufen sollen.
Diese Platine war aber bereits vorhanden und die Software wurde jetzt
darauf aufgebaut.

[Michael (Gast)]

Frage mal bei :

www.leiterplattenbelichter.de

Ist zwar noch nicht online, bietet aber ein Scanservice für genau
diese Problemfälle an.

[Schnellzeichner (Gast)]

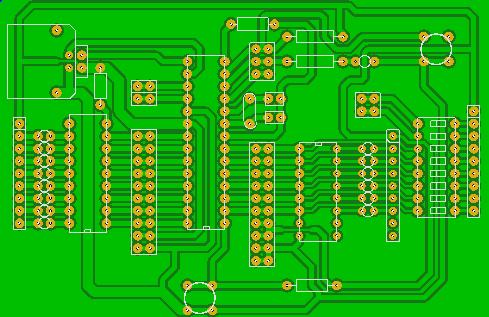

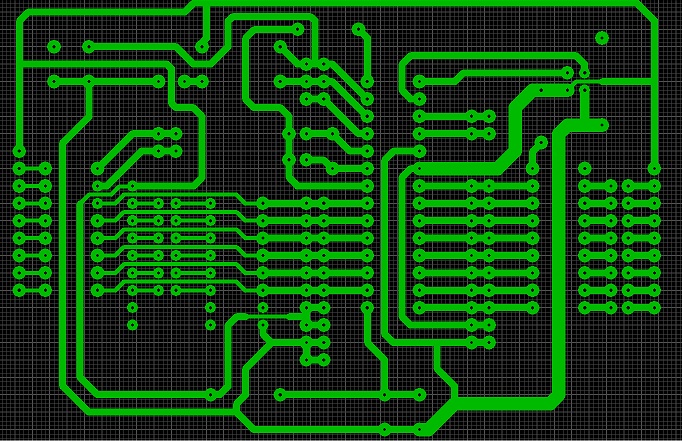

So eine einfache Platine ist in 10 Min neu gezeichnet

Kean, besteht noch Bedarf dann melde dich

SZ

[Kai L. (kai_l)]

Ja es besteht noch Interesse.
Sieht nicht schlecht aus dein Plan.

[Waldemar P. (waldi_p)]

Hallo Kai,

Du erreichst mich per PN
