Moin Moin, wenn man eine Platine hat auf der nicht alle vorgesehen den Bauteile verbaut werden, z.B. ein Design für mehrere Ausgänge aber nur ein Ausgang wird verwendet, wie behandelt man dann die nicht verwendeten Leiterbahnen, Lötstellen und etc.? Spezielle angepasste Abschlusswiderstände.? Danke
marco... schrieb: > Spezielle angepasste Abschlusswiderstände.? Ja, ist bei UHF unabdingbar, um Reflektionen an den offenen Leitungen zu vermeiden. Im Ernst: du musst schon ein wenig mehr über dein Projekt erzählen, um fundierte Antworten bekommen zu können.
@ marco... (Gast) >Ausgang wird verwendet, wie behandelt man dann die nicht verwendeten >Leiterbahnen, Lötstellen und etc.? Gar nicht. Einfach nicht bestücken. >Spezielle angepasste Abschlusswiderstände.? Nur bei SEHR exotischen Schaltungen.
Der übliche Fall in der digitalen Schaltungstechnik ist "nix tun", aber wie Jörg Wunsch schon geschrieben hat, wenn keiner weis was du da hast kann dir auch keiner eine fundierte Aussage bezogen auf dein tatsächliches Problem geben, sondern nur wild drauf los raten.

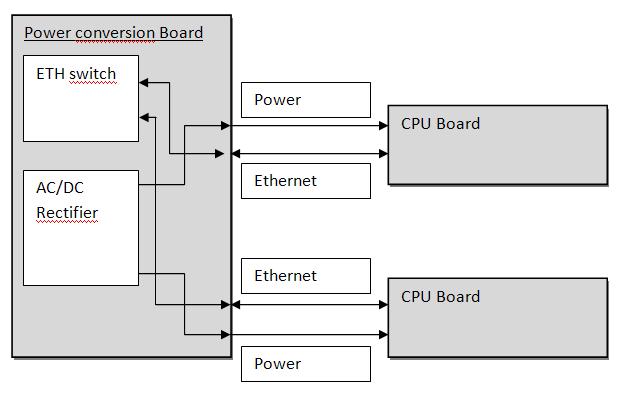

Sorry war erstmal eine generelle Frage, unabhängig von BUS Systemen oder Spannungspegeln. Habe mal eine grobe Zeichnung gemacht. Zwischen dem AC/DC Rectifier und den CPU Boards werden noch DC/DC Wandler geschaltet. Wenn nun ein CPU Board nicht verwendet wird, ist eben meine Frage, wie die Leiterbahnen und die Lötstellen behandelt werden.
@ Marco ... (marco_2011) >Wenn nun ein CPU Board nicht verwendet wird, ist eben meine Frage, wie >die Leiterbahnen und die Lötstellen behandelt werden. Gar nicht. Bestenfalls beim Wellenlöten abdecken, damit die Bohrungen nicht mit Zinn vollaufen.
