Hallo,

gesucht wird ein Schaltplan-Editor. Am liebsten mit Symbolen, wie sie
z.B. in den Elektor-Büchern verwendet werden.

Viele Grüße

[Sven P. (Gast)]

Ist hier nichts dabei?
Schaltplaneditoren

[Yack (Gast)]

Danke für den Link!

Ich suche etwas wirklich Übersichtliches, z.B. wie hier:

http://www.b-kainka.de/bast323.jpg

oder hier (!)

http://www.jogis-roehrenbude.de/Verstaerker/ECL86-VV3.jpg


Ansonsten könnte ich auch einfach die LTspice-Pläne ausdrucken, aber ich
finde sie nicht sehr "augenfreundlich".


Insbesondere der Stil vom zweiten Link ("elektorstyle", Anhang) mit den
R-Werten in den Widerständen und den dicken Massezeichen gefällt mir!

[MAHWE (Gast)]

nehme immer LT spice.
Die Farben ändern fertig.

[gerd (Gast)]

Hallo Yack,
ich glaube Elektor hatte die früher nicht mit einem Schaltplanprogramm,
sondern mit einem Zeichenprogramm gemacht.

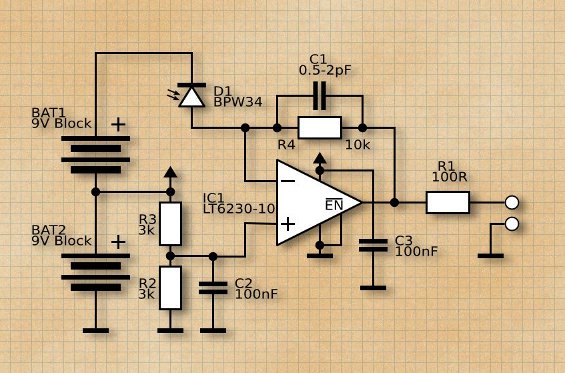

Das angehängte Bild hab ich zum Beispiel mit Inkscape "gemalt".

gerd

[gerd (Gast)]

bildvergessen

[Karl (Gast)]

Ich finde, das kommt dem schon recht nahe:

http://www.abacom-online.de/html/splan.html

[Yack (Gast)]

Karl schrieb:
> Ich finde, das kommt dem schon recht nahe:
>
> http://www.abacom-online.de/html/splan.html

Sieht so weit gut aus, allerdings auch relativ teuer für Hobby-Zwecke.


gerd schrieb:
> Das angehängte Bild hab ich zum Beispiel mit Inkscape "gemalt".

Wow, nicht schlecht! Ist der Umgang mit Incscape kompliziert?

Gibt es dort die Schaltsymbole schon fertig oder muss man sie erst
entwerfen?

[Sven P. (Gast)]

Yack schrieb:
> Karl schrieb:
>> Ich finde, das kommt dem schon recht nahe:
>>
>> http://www.abacom-online.de/html/splan.html
>
> Sieht so weit gut aus, allerdings auch relativ teuer für Hobby-Zwecke.
Bitte was??

Dann benutze doch eine der 100 Alternativen im verlinkten Artikel
Schaltplaneditoren und zeichne dir Symbole, so wie sie dir gefallen.
Ist wirklich kein Hexenwerk.

[Aber hallo? (Gast)]

....allerdings auch relativ teuer für Hobby-Zwecke.

Für kommerzielle Tools kannst Du locker noch 2 Nullen anhängen.

Für lau arbeitest Du doch auch nicht und 40Euro ist doch geradezu
spottbillig.

[... (Gast)]

Und SPlan ist die 40€ wirklich wert...

[René Z. (dens)]

Eagle...

[dolf (Gast)]

... schrieb:
> Und SPlan ist die 40€ wirklich wert...

ja stimmt und sprintlayout auch.
mfg

[Sascha W. (arno_nyhm)]

Für lau ist Dia ein ganz gutes Tool, mit dem man wohl auch einfache
Schaltpläne zeichnen kann:
http://dia-installer.de/

[Icke ®. (49636b65)]

Aber hallo? schrieb:
> 40Euro ist doch geradezu spottbillig.

Bei Reichelt 31,50€.

http://such001.reichelt.de/?SID=11T9NRb38AAAIAAE3EVCA6c89111ca22efa6cead8985e0c20b43e;ACTION=446

[... (Gast)]

Icke ®. schrieb:
>
http://such001.reichelt.de/?SID=11T9NRb38AAAIAAE3EVCA6c89111ca22efa6cead8985e0c20b43e;ACTION=446

tot,
http://www.reichelt.de/Elektronik-Software/SPLAN/3/index.html?;ACTION=3;LA=446;ARTICLE=19402;GROUPID=4837;artnr=SPLAN

[Icke ®. (49636b65)]

danke

[Chris (Gast)]

Meines Wissens nach verwendet Elektor seit etwa 2009 Altium. Die werden
sich wahrscheinlich selbst Bauteilbibliotheken erzeugt haben um ihre
"alten" Symbole verwenden zu können oder erzeugen extra für den Satz und
Druck ein neues Schaltbild mit ihren Symbolen (womit dann auch immer).
Frag doch mal dort an.

[Karl (Gast)]

Yack schrieb:
> Sieht so weit gut aus, allerdings auch relativ teuer für Hobby-Zwecke.

Uff, da bin ich erleichtert, dass Du Dir nicht Fotografie als Hobby
ausgesucht hast oder Segelfliegen oder Briefmarkensammeln oder....
