Dümmster Fehlschlag ever

[Dennis H. (t1w2i3s4t5e6r)]

Hallo!

Ich muss jetzt einfach mal Frust über mich selber ablassen. Das brauch
ich jetzt einfach mal kurz. Ich würde mich selbst noch als Anfänger in
Sachen Elektronik bezeichnen, habe aber einige Grundkenntnisse, da ich
E-Meister bin. Ich habe auch schon die eine oder andere Schaltung
umgesetzt. Alles eher kleinere Sachen. Genauso hatte ich das jetzt auch
wieder vor, ich wollte, einfach um etwas zu lernen, einen Brushless
regler bauen. Ohne wirklich einen Nutzen davon zu haben, ich wollte
einfach mal eine alte Festplatte drehen lassen und mich dann freuen, das
ich es hinbekommen habe. Hobby eben. So habe ich bei Eagle einen
Schaltplan erstellt, ein Board erstellt und das dann beim Jakob hier im
Forum bestellt. Das ist angekommen, ich habe alles gelötet und heute
sollte der große tag sein, das erste mal Strom drauf. Gab einen
wunderschönen Kurzschluss. Naja, lange Rede kurzer Sinn, ich habe
tatsächlich falsche Mosfets geroutet. Da ich in keiner Eagle-Lib den
IRFR1205 gefunden habe, hab ich einfach irgend einen ausgewählt, der die
richtige Package hat. Eigentlich steht bei fast allen mit dabei, ob sie
P oder N Channel sind. Außer bei dem, den ich ausgewählt habe. Und ich
Trottel schau mir das Schaltzeichen nicht richtig an. Ich habe also im
Eagle einen P-Mosfet gewählt, obwohl ich einen N-Mosfet verbaut habe.
Das kann nicht gutgehen. Somit schließe ich alles über die Body-Dioden
in den Mosfets kurz. Ìst reparabel, ich werde die Mosfets einfach wieder
runterlöten und etwas unorthodox verbogen wieder auflöten, soll ja eh
bloß ein eher sinnfreies Bastelobjekt werden, aber trotzdem könnte ich
mir die ganze Zeit in den AAAAallerwertesten beißen, das ich darauf
nicht geachtet habe. Hätte ich die Schaltung mal gepostet zum drüber
schauen, das wäre bestimmt jemanden aufgefallen.

So ein Mist


MfG Dennis

[Jonny O. (-geo-)]

Ach was - solche Fehler sind völlig normal und passieren jedem mal. :-)
Dummheit ist was anderes.

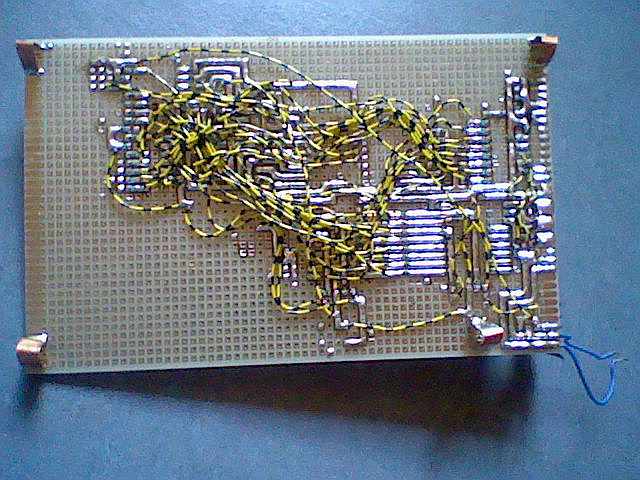

Zudem: Der Fädeldraht ist nur eine Markierung, damit man den Prototypen
von V2 unterscheiden kann ^^

;)

[Johannes O. (jojo_2)]

Hab schon ähnliches geschafft: Platine selbst erstellt, herstellen
lassen und bestücken wollen.
Alles gut bis dann: SMD Bauteil passt nicht auf die Pads?!? Ist deutlich
zu breit? omg... Hatte gesehen dass es nicht das Gehäuse SOP-16 sondern
die breitere Version war. Daher war der Footprint aufm Board zu klein.
(die Bezeichnung beim Lieferanten war falsch, im Datenblatt wars aber
richtig drin...)
Naja was tun? Einfach die SMD-Pins ganz nach unten umgebogen, so dass
mans dann gaaaanz knapp aufs Board löten konnte. Sozusagen waren die
Lötstellen dann UNTERM Bauteil. Hat aber problemlos funktioniert! (bei
Version 2 wurde es dann richtig gemacht!)

[Wilhelm F. (Gast)]

Dennis H. schrieb:

> Naja, lange Rede kurzer Sinn, ich habe
> tatsächlich falsche Mosfets geroutet.

Solche Dinge passierten sogar dem Profi-Layouter in der Firma, der Jahre
lang nichts anderes macht.

Einmal hatte ich in einem Prototypen einen bedrahteten Spannungsregler,
bei dem komischerweise Untenansicht und Draufsicht verwechselt wurden.
Bei bedrahteten Bauelementen hat man gerne noch die Untenansicht, bei
SMD ist es anders. Das ist nicht immer ganz einwandfrei klar, und man
muß akribisch genau danach suchen. Im Schaltplan war ja alles noch
richtig, aber nicht mehr im Multilayer. Das ist für einen Entwickler
auch nicht so leicht, den Multilayer über alle Lagen und Verbindungen
noch mal durchzuchecken. Da muß man dem Layouter etwas vertrauen. Beim
Spannungsregler war dann einfach nur ein Verdrehen um 180° nötig, kein
Problem.

Ein anderes mal eine Stiftleiste mit 2x10 Pins, die üblicherweise quer
statt längs zu den Stiftreihen gezählt wird. Ich durfte dann für die
fertigen Prototypen einen halben Tag lang einen Adapter basteln, der die
Pins wieder von Längsnumerierung nach Quernumerierung wandelt.

Shit happens. Man wird aber auf Dauer damit sorgfältiger, weil man sich
irgendwann darüber klar wird, daß eine Korrektur immer die 10-fache
Arbeit bedeutet. Das klappt schon. Nur aus eigenen Fehlern wird man
klug. Lieber einmal etwas Zeit lassen, und ganz genau hin schauen.

Mir selbst passierten noch nie Layout-Schnitzer, aber andere. Z.B. in
der Software. Zumindest hat man da keinen physikalischen Schaden, nur
Text auf dem PC, läßt sich meistens ausbügeln. Es ist aber im Grunde das
selbe. Besser vorher gut und lange überlegen, wie man da am besten
methodisch arbeiten kann. Z.B. mit Flußdiagrammen. Für eine vorgegebene
Aufgabe gewöhnte ich mir schon früh im Hobby an, erst Flußdiagramme zu
malen, und danach zu coden. In meiner Anfangszeit im Hobby kaufte ich
mal ein Buch über gut strukturierte Software und die Flußdiagramme.
Beispielhaft wurde dort ein Flußdiagramm für einen kompletten Texteditor
auf nur einer einzigen DIN-A4-Seite gezeigt. Es ist beeindruckend. Ich
war mal der einzige in der Firma, der so arbeitete, und die Notizen auch
abheftete. Auch wenn das etwas Zeit kostet. Mit so Argumenten wie "hast
du gerade nichts zu tun" lasse ich mir da auch nicht auf die Pelle
rücken. Die augenscheinliche Spielerei ist ernst. Besser einmal richtig,
als 10 mal halbherzig.

Bei einer Softwareportierung von Assembler nach C oder umgekehrt kam ich
ohne die Flußdiagramme oft nicht aus. Aber wenn man da einmal mit
akklimatisiert ist, fluppt das auch zügig.

Ein Professor in Hardwaredesign (Logik, CPLD, FPGA, usw.) warnte auch
immer vor Quick- and Dirty-Lösungen. Da ist auch alles möglich, von
grottenschlecht bis exzellent. Bastler-Modus nannte er die schlechten
Designs. Das vergißt man auch nicht. Man bekommt es aber raus, wenn man
sich an gute Design-Richtlinien und Grundlagen hält.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Hunderte von gestorbenen Transistoren pflastern meinen Weg... den Geruch
von explodierten Elkos muss man mal erlebt haben... Und warum ein 1/4
Watt Widerstand nicht mit 10Watt belastet werden sollte, muss man
ausprobieren  ;-)

Das gehört einfach dazu.

[Jonathan S. (joni-st)]

Ich hab mal einen Transistor als Freilaufdiode benutzt - hat bis 10V
auch super funktioniert... Bei 12V brach dann aber die B-E-Strecke (in
Sperrrichtung) durch und es gab einen kleinen Rauchring xD (ja wirklich,
ein Ring)

Ein Elko ist mir gottseidank noch nicht geplatzt ;)

Dafür hab ich mal versehentlich 470µF bei 150V kurzgeschlossen...
PENG!!! Den Knall werd' ich so schnell nicht vergessen... Das Kabel
(Anschlussbeinchen vom Widerstand) war danach stellenweise verdampft
trollface


Gruß
Jonathan

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Jonathan Strobl schrieb:
> Ein Elko ist mir gottseidank noch nicht geplatzt ;)

Mir leider schon, war ein 100uF/350 Volt in einem meiner ersten
Bassverstärker - ein Selmer mit 4*EL34 in der Endstufe, der Elko hatte
ungefähr Coladosen Format :-P
Die gesamte Band hat fluchtartig den Proberaum verlassen - bei jeder
Feuerwehrübung hätten wir den ersten Preis gewonnen. Nach etwa einer
Stunde konnte man im Raum dann wieder die gegenüberliegende Wand
erkennen. Der Becher des Elkos ist etwa 1 Meter in die Luft gesprungen,
weil der Verstärker keinen Deckel hatte und natürlich war alles voll mit
dieser Elektrolyt-getränkten Pappe.

[Ben _. (burning_silicon)]

So ungefähr sah's in dem AG-Raum, in dem ich mein erstes 12V-Netzteil
getestet habe auch aus ... von ein oder zwei Siebelkos blieben nur die
Beinchen stehen. Aber das ist im Nachhinein eher lustig, auch wenn man
sich kurz danach für eine ganze Weile ärgert und der Atompilz über dem
Basteltisch zur allgemeinen Belustigung der ganzen restlichen AG
beiträgt...

> Dafür hab ich mal versehentlich 470µF bei 150V kurzgeschlossen...
Habe im Praktikum eine Steckdose von der Wand abgezwackt - in dem
Glauben der Strang sei bereits seit Tagen abgeschaltet. Lerninhalt:
Glaube niemals einem Elektriker, auch nicht wenn es Dein Meister ist!
Jedenfalls machte der Seitenschneider danach einen recht gebrauchten
Eindruck...

Was auch Spaß gemacht hat: Es gab früher diese kleinen
Germanium-Transistoren in einem länglichen Metallgehäuse. Wenn sowas mit
etwas mehr Strom durchbrannte, schoss dieses Gehäuse wie eine kleine
Rakete durch den Raum...

[Jörg S. (joerg-s)]

Erinnert mich an die Website:
"The Smell of Molten Projects in the Morning" :)
http://softsolder.com/

[Jonathan S. (joni-st)]

Ben _ schrieb:
> Atompilz über dem Basteltisch

Sah bestimmt lustig aus ;)


Ben _ schrieb:
> Was auch Spaß gemacht hat: Es gab früher diese kleinen
> Germanium-Transistoren in einem länglichen Metallgehäuse. Wenn sowas mit
> etwas mehr Strom durchbrannte, schoss dieses Gehäuse wie eine kleine
> Rakete durch den Raum...

Solche Transistoren habe ich hier sogar noch... Allerdings als gematchte
Pärchen, welche mir dann einfach zu wertvoll zum Sprengen sind ;)
Die Dinger sind älter als ich...


Gruß
Jonathan

[Dennis H. (t1w2i3s4t5e6r)]

Jonny Obivan schrieb:
> Der Fädeldraht ist nur eine Markierung, damit man den Prototypen
> von V2 unterscheiden kann

Das Ding muss ich mir merken, der ist gut :)

Jonathan Strobl schrieb:
> Bei 12V brach dann aber die B-E-Strecke (in
> Sperrrichtung) durch und es gab einen kleinen Rauchring xD (ja wirklich,
> ein Ring)

Und wieder einmal sieht man, das elektronische Bauteile mit Rauch
funktionieren, ist der Rauch raus, gehts nicht mehr, da musst du
Nachfüll-Rauch kaufen und wieder einflößen :)


MfG Dennis

[Kevin K. (nemon)]

...bei einem Brückengleichrichter für 230V~ den
Strombegrenzungswiderstand am 1mF-Elko vergessen: Glassicherung
explodiert (Glasstaub im Gehäuse), Brückengleichrichter geplatzt,
Leiterbahnen vom Substrat abgelöst, Lötstopplack auf den Bahnen eh
verdampft. Dank massivem Gehäuse gabs nur nen mittleres "Boff", aber
wenn man gerade den Schukostecker in die Steckdose schiebt, lässt man
intuitiv das Kabel sehr schnell los.

Ansonsten: Schon so einige Bugfixes gemacht, weil...
- Spannungswandler im SO8 geroutet, platine da, Wandler nur im DPAK
lieferbar
- SO geroutet und TSSOP bestellt
- spekuliert, dass der OPAMP die Standardpinbelegung hat
- an der OPAMP-Schaltung + und -Eingang vertauscht
- ...

[(prx) A. K. (prx)]

Ben _ schrieb:
> Jedenfalls machte der Seitenschneider danach einen recht gebrauchten
> Eindruck...

Ich habe einen Seitenschneider auch mal derart modifiziert. Seine
Funktion als Seitenschneider war dadurch nicht wesentlich
beeinträchtigt, aber in der Schneide war nun eine Lücke, durch die er
sich auch gut zum Abisolieren eignete. Der war also hinterher nützlicher
als vorher.

[Ben _. (burning_silicon)]

Naja, so wie der Strom da zurückgebissen hatte, wäre das Ding
bestenfalls zum Abisolieren von 20mm² oder so geeignet gewesen. Das hat
sich schon gelohnt!

[Stefan M. (derwisch)]

Erstmal auf Lochrasterplatte oder SMD Experimentierplatte aufbauen.
Bei einem Einzelstück für "just for fun" würde ich es auch dabei
belassen.

Warum eine Platine bestellen? Das lohnt sich doch erst ab nennenswerten
Stückzahlen.

[Jonathan S. (joni-st)]

Stefan M. schrieb:
> Erstmal auf Lochrasterplatte oder SMD Experimentierplatte aufbauen.
> Bei einem Einzelstück für "just for fun" würde ich es auch dabei
> belassen.

Naja, wenn es dabei um mehr als ein oder zwei DIP20-ICs geht, bist Du
das schnell leid. Auf der Platine oben hocken 2 DIP40-ICs (ATMega1284P),
ein DIP20-IC (ATTiny861), ein DIP32-IC (128k x 8Bit RAM), 3 R2R DACs und
eine Hochfrequenz-Endstufe (für VGA-Ausgabe)... Ach ja, die über 50
0805-Widerstände will ich auch nicht vergessen zu erwähnen.

Hat echt Spaß gemacht, da stundenlang dran rumzulöten! stöhn

Leider fehlt mir das Geld für richtige Platinen (bin noch Schüler) - und
außerdem muss ich öfters was (viel) an solchen Platinen ändern, und da
ist eine Lochrasterplatine doch von Vorteil. Auch praktisch an
Lochraster ist, dass man alles Schrittweise aufbauen und testen kann.


Gruß
Jonathan

[(prx) A. K. (prx)]

Jonathan Strobl schrieb:
> Naja, wenn es dabei um mehr als ein oder zwei DIP20-ICs geht, bist Du
> das schnell leid.

Geht schneller als Layouten, Ätzen, Entwickeln, ...
Aber dein Draht ist zu dick.
Beitrag "Re: Zeigt her Eure Kunstwerke !"

[Jonathan S. (joni-st)]

A. K. schrieb:
> Aber dein Draht ist zu dick.

Nee, der kommt auf dem schlechten Foto nur so dick rüber. Hab nur den
DSi als Kamera gehabt.


Gruß
Jonathan
