Moin moin, ich muss für das Studium ein kleines Projekt mit dem Altium Designer entwerfen. Genutzt wird der Altium Designer 10 mit einem Nanoboard. Als Prozessor ist ein TSK3000 vorhanden. Aufgabenstellung ist eine Zweipunktregelung zu gestalten. Mein Wissen in diesem Bereich ist sehr begrenzt, da ich Medizintechnik studiere und mich eher für andere Bereiche Interessiere. Ist aber halt eine Studienleistung die ich erbringen muss(die letzte). Den Altium Designer kann ich nur in der FH nutzen und dort(in dem Labor) ist kein Internet vorhanden. Mal eben schnell ausprobieren ist also leider nicht so einfach, da ich momentan auch ein Praktikum in einem Unternehmen absolviere. Falls mir jetzt einer den Tipp geben möchte, dass ich doch meinen Prof. fragen kann...hab ich schon und ich glaube er versteht meine Frage nicht und ich versteh auch seine Antwort nicht. Mitstudenten sind momentan auch kaum greifbar, da demnächst eine Prüfungsphase ansteht. Wie ich mir den Ablauf vorstelle: Zu Beginn kommt eine Aufforderung zur Eingabe der gewünschten Temperatur. Aus dieser Eingabe errechnen sich die Schwellwerte der Regelung. Nun misst das Nanoboard oder wer auch immer das kann einen Widerstandswert. Dieser wird in eine Temperatur umgerechnet. Liegt der Wert zu niedrig wird als Ausgabe eine LED angemacht oder eine Spannung von 5V auf einen Ausgang gegeben. Liegt der Wert zu hoch passiert eben etwas anderes(andere LED oder -5V am Ausgang). Das dann als Loop bis man das abschaltet. Quasi wie ein Backofen. Ich habe bis jetzt ein kleines C-Programm geschrieben, welches noch nur aus If-Sätzen besteht. Es findet aber noch keine Interaktion mit dem Nanoboard statt. Sprich die Abfrage des Widerstandwertes und die dementsprechende Ausgabe gibts noch nicht. Dann habe ich ein FPGA-Projekt mit Schematics Sheet, bei dem ich denke, dass das so auch passt. Zumindest bekomme ich keine Fehlermeldung. Werde die Schematics auch noch beifügen, wenn ich wieder Zuhause bin. Kommen wir nun zu meinen Fragen :) Das Projekt muss nun noch Embedded werden. Wie geht das? Ich weiß nicht richtig wonach ich suchen muss. Kennt ihr ein gutes Tutorial, indem einem einfach erklärt wird wie man so ein kleines Projekt gestaltet. Ich habe zwar schon kleine Teile fertig aber noch nichts verstanden. Die Teile die ich habe sind oftmals nur durch "Nachklicken" entstanden. Ich würde es aber gerne wenigstens etwas verstehen. Würde es aber auch gerne diesen Monat fertig bekommen. Über Hilfe würde ich mich sehr freuen. viele Grüße
>... da ich Medizintechnik studiere ...
Altium Designer macht keinen Sinn. Lass das sein. Der AD ist ein Tool,
das monatelange Einarbeitung braucht, mit dem muss man einen Horizont
von Jahren haben, sonst bringt das nichts ausser unnoetigem Stress.
Ebenso machen Embedded Systeme einen Sinn. Denn Embedded Systeme sind
die Koenigsklasse, die Software, EMV, Hardware, Normen, und anderes
vereinen.
Das kann man nicht so eben als Mediziner anpacken. Auch als Absolvent
vom neuen Embedded Systems Studiengang hat man wenig Chancen.
Das wie wenn ich mich als Ingenieur++ an einer Herztransplantation
versuchen wuerde. Ist ja nur etwas wie LEGO stoepseln, nur mit einem
Skalpell...
Ich studier Medizintechnik und nicht Medizin. Ist schon ein Ingenieursstudiengang. Deinen Rat lass das sein würde ich sehr gerne befolgen. Es ist aber wie oben erwähnt eine Studienleistung, die ich erbringen muss um den Studiengang abschließen zu können. Daher bitte ich weiterhin um möglichst leicht verständliche Tutorials,Anleitungen und was euch sonst noch einfällt, was mir helfen könnte das Thema anzugehen.
Leider verstehe ich Dein Problem nicht vollständig, weil hier eigentlich alles grundsätzliche beschrieben wird: http://www.altium.com/training/en/training-videos.cfm
Am schnellste kommt man mit mit einem 3 Tageskurs mit dem Designer klar. Oder indem man sich's von einem Kollegen zeigen laesst. Wnn du mitteilen wuerdest wo du bist koennte sich vielleicht jemand finden lassen. Fuer Fragen : Das Altium Forum, bei Altium. Auf englisch. da bekommt man innert Stunden eine Antwort.
Moin, danke ich (Gast)...ich glaube der Link hat mir etwas geholfen. Habe jetzt die Grundstruktur irgendwie hinbekommen, denke ich. @ Hopp Triceratops: Ich wollte mich beim Altium Forum anmelden. Bin ja aber kein Kunde. Nutze das ja nur über die FH. Kann mich daher nicht anmelden. Ich habe jetzt einfach mal mein Projekt angehängt. Problem was ich jetzt noch habe ist, wie bekomme ich einen Widerstandswert rein und wie bekomme ich eine gewünschte Spannung raus. Wo kann ich solche Befehle (am besten mit Beispiel) finden?
Natuerlich kannst du dich anmelden. Ruf einfach mal bei Altium Deutschland an, die sollen dir einen Zugang geben. Wenn die FH Kunde ist muss das gehen. Ohne jetzt das Modell angeschaut zu haben ... Parameter werden mit doppelclich auf das Symbol geaendert. Alternativ anwaehlen und mit dem Inspector editieren. Spannung rausbekommen? Toent nach Spice. Hm. Da muss man erst man eine Simulation aufsetzten.
Hopp Triceratops schrieb: > Spannung rausbekommen? Toent nach Spice. Hm. Da muss man erst man eine > Simulation aufsetzten. @TO das klingt nach den Embedded Simulation Tools von Altium und das ist nochmal eine ganz andere Liga.. ohne Kurs/Lehrgang von 1-2 Wochen wird das nichts werden..das sollte den Leuten an der Uni auch klar sein..rede mal mit den Wimis ob die dir eine Einführung geben, ansonsten muss das Institut an dem du bist halt mal 10k in die Hand nehmen für einen Lehrgang... normalerweise rechnet man mit min. 6 Monaten Einarbeitungszeit bis es gescheit läuft.. btw. Altium Account ist garkein Problem - dein Institut hat ja die Zugangsdaten und kann dir damit einfaach einen Account anlegen - subscription lizenz vorrausgesetzt!
Zugang zu Forum gibt's sowieso. Nur fuer neue Features voten geht nicht ohne Subscription.
Wenn das mit Spannungswerten zu kompliziert ist reicht es mir auch aus, wenn ne LED angeht. Ich will nur sehen können, dass das Programm macht was ich will. Bei welchem Forum kann ich mich denn einfach anmelden? Hatte es bei Altium live probiert und da wurden die Kundendaten gefordert. Muss ich sonst mal bei der FH anfragen wie die sind.
Naja. Ja. Bei Altium Live. Die Kundendaten sind : FH BlaBla. Die sollen das bitte nachschauen.
Hab mir mal dein Projekt angeschaut. In deinem Projekt fehlt das Constraint file. Welches Nanoboard benutzt du ? Gruß, dasrotemopped
Ich bin nicht ganz sicher. Ich glaube es ist das Nanoboard 3000. Von einem Mitstudent habe ich ein anderes Projekt bekommen, indem das Constraint File NB3000XN verwendet wird. Fehlt sonst noch viel oder bin ich auf dem richtigen Weg?
>Ich glaube es ist das Nanoboard 3000. Besser ist, es zu wissen. Sonst funktioniert es nicht. NB3000XN ist das Nanoboard3000 mit Xilinx Spartan3AN. Schau mal auf dein Board, da steht die Bezeichnung drauf. Wenn du mit deinem derzeitigen Design eine Supportanfrage bei Altium platzierst wird man dir sagen, das dein Workflow nicht mehr unterstützt wird. Aktuell wird OpenBus für FPGA Designs unterstützt. Hat einige Vorteile, was die Programmierung des Softcores hat. Auch ist das Zusammenclicken deines Systems etwas einfacher, verbraucht aber recht schnell die Ressourcen des FPGAs. Dafür kannst du aber wie am PC die Ein- und Ausgabe schnell über Tastatur/Maus und VGA Ausgang benutzen. Nix mit LED blinken und so ... Gruß, dasrotemopped.
Nachschauen was auf dem Board steht kann ich leider erst nächste Woche wieder. Wird dann aber sicher das Nanoboard3000 mit Xilinx Spartan3AN sein wenn das Constraint File NB3000XN verwendet wurde. Open Bus wurde mir nicht gezeigt. Es wurde halt immer nur das mit den Schematics Zeugs gezeigt. Es ist sicher keine schöne Lösung was ich angefangen habe aber es kann doch sicher funktionieren oder nicht? Ich hab das Gefühl, wenn ich jetzt auf OpenBus umschwenke kann zwar das Ergebnis super werden aber ich muss alles nochmal neu machen und es wird noch komplizierter.
Ich bin mit meinem Nanoboard 3000 auch mit Schaltplan und so gestartet, TSK3000 CPU und den VGA Controller von Altium. Hab es nie zum Laufen bekommen. Das Altium Forum hat keine Antwort gegeben. Auch eine Anfrage beim Altium Support hat halt nur das Ergebnius gegeben, ich sollte auf OpenBus umsteigen. Mit Openbus funktionierte dann der VGA Controller auf Anhieb. Ist nur meine Erfahrung ... Der TSK3000 alleine hat aber funktioniert als Schaltplanprojekt, auch auf anderen Boards, nur der VGA Ausgang blieb immer dunkel. Gruß, dasrotemopped.
Wozu brauche ich denn VGA? Ich wollte ja sowieso nur LED´s zum leuchten bringen :) um eine Aussage zu bekommen ob das Programm läuft. Es soll eine möglichst einfache Lösung werden, die ich schnell fertigstellen kann. Quick-and-dirty :) Kann ich denn irgendwo auf dem Nanoboard einen Widerstand messen? Diesen Messwert nehme ich dann als Berechnungsgrundlage für die Temperatur. Je nach Ergebnis gehen dann unterschiedliche LED´s an. Fertig. Ich wüsste gerne wie das geht. :)
>Es soll eine möglichst einfache Lösung werden, die ich schnell >fertigstellen kann. Quick-and-dirty :) >Kann ich denn irgendwo auf dem Nanoboard einen Widerstand messen? RTFM Nicht mal die Spec vom NanoBoard gelesen. "4-channel 8-bit ADC, SPI-compatible – providing maximum sample rate of 200ksps" Gruß, dasrotemopped.
Moin, ich befürchte du setzt bei mir ein zu großes Grundwissen in diesem Bereich voraus. "4-channel 8-bit ADC, SPI-compatible – providing maximum sample rate of 200ksps" Ich kann damit nichts anfangen. Ich habe keine Ahnung was das bedeutet. Ich geh aber davon aus das mir dieser Bestandteil des Boards ermöglicht einen Widerstand auf dem Board zu messen? Wie kann ich dies nun im C-Code ansprechen um den Widerstand zu messen? Wie spreche ich anschließend im C-Code die LED´s an? Fehlen in meinem Projekt noch Bestandteile um das umzusetzen zu können, was ich vor habe? gruß
Angehängte Dateien:
-
110 KB

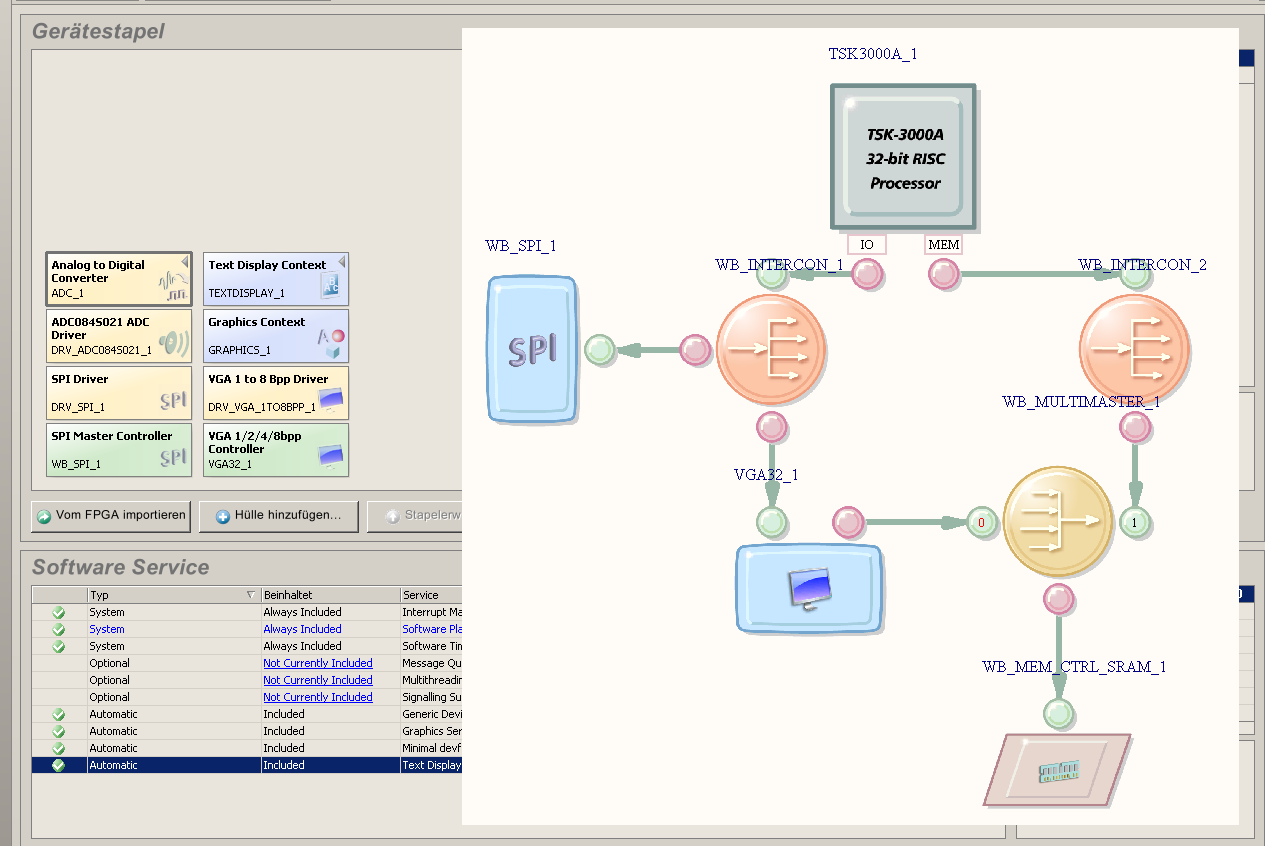

>Wozu brauche ich denn VGA? Ich wollte ja sowieso nur LED´s zum leuchten >bringen :) um eine Aussage zu bekommen ob das Programm läuft. Dein Programm enthält oft printf, wo soll die Ausgabe denn hingehen ? >ich befürchte du setzt bei mir ein zu großes Grundwissen in diesem >Bereich voraus. Das fürchte ich auch. Den angehängten Screenshot habe ich mal für deine Aufgabenstellung zusammengeklickt. Hardwaretreiber und Schnittstellentreiber stammen alle aus fertigen Libs für das Nanoboard3000. Wenn man Altium bedienen kann ist deine Hausaufgabe maximal ein Tag Arbeit. Vorher muss man natürlich die OpenBus Tutorials gelesen haben. Viel Spass beim Lesen. Gruß, dasrotemopped. PS: nein, ich mache deine Hausaufgaben nicht für dich. PPS: manchmal staune ich, wie leicht die Aufgaben für Studis sind. Viel mehr als ein bisschen C-Programmierung muss man da nicht für können.
Moin moin, so konnte nun wieder etwas an dem Projekt weiter arbeiten. OpenBus hilft mir leider nicht viel, da ich die Aufgabenstellung ohne OpenBus lösen muss. Habe nun in den Schematics noch VGA und LED´s hinzugefügt. Auch an dem C-Programm hab ich einiges weiter gemacht. Die Ausgabe der unterschiedlichen Spannungen habe ich schon eingebaut. Ob es funktioniert konnte ich leider noch nicht testen. Mir fehlt jetzt nur noch das Messen eines Widerstandes auf dem Nanoboard und das abspeichern des Ergebnisses. Wie mache ich dies? Wie sieht der Befehl dafür aus? Hab die aktuelle Version meines Projektes auch nochmal hochgeladen. viele Grüße
Moin, ich hab mir jetzt noch einiges mehr durchgelesen und habe eine Idee. Schritt 1: Programm vereinfachen...LED´s wieder raus aus allem :D die sind total sinnlos, da ich die gar nicht brauche...printf Befehle und VGA auch raus..."Wunschtemperatur" muss in C-Routine gewählt werden. Aktuelle Temperatur wird an DAC ausgegeben. Schritt 2: AD-Wandler in die Schematics einbauen. Schritt 3: PT100 an den AD-Wandler anschließen? Schritt 4: Konstanten Strom durch den PT100 fließen lassen, Spannung messen und anschließend in einen Widerstand und dann in eine Temperatur umrechnen. fertig! :) Kann ich das so machen? Oder gibt es einen einfacheren Weg, weil beispielsweise schon ein PT100 oder ähnliches auf dem Board verbaut ist, den ich direkt ansprechen kann? Wie ich mir die C-Routine vorstelle habe ich in den Anhang gepackt. Hab das jetzt erstmal im Editor geschrieben. Kann es selber leider erst Donnerstag mit Nanoboard testen. Stelle dann heute Abend auch noch die überarbeiteten Schematics rein. gruß
Nabend, habs jetzt soweit versucht wie ich mir das vorstelle. Die Befehle, wie man den ADC anspricht sind scheinbar noch falsch...wie gestalte ich das denn richtig? Ich glaube sonst passt soweit erstmal alles. Constraint File pack ich Donnerstag rein, wenn ich wieder ans Nanoboard ran kann. Ist noch irgendwas grobes falsch oder fehlt noch was wichtiges? Im Anhang die aktuelle Version. viele Grüße
Um meinen Monolog noch etwas fortzusetzen :) Hab die Lösung jetzt. Als Eingangssignal haben wir am ADC eine Spannungsquelle genutzt. 0,1V am Eingang entsprachen dann 1°C Raumtemperatur. Je nach eingestellter Spannung bekamen wir dann am DAC Ausgang eine hohe oder niedrige Spannung. Eine Hysterese ist durch zwei Do-Schleifen eingebaut. Vielen Dank an alle die mir geholfen haben. viele Grüße
