Ist die Messung der Amplitude und Frequenz einer AC Spannung u. einlesen über EINEN Port am µC mögli

[Mario M. (marionese)]

Hallo zusammen, ich habe folgendes Problem.

Ich möchte gerne mit einer OP Schaltung gleichzeitig zwei "Dinge
erledigen".

1. Ich möchte die Netzspannung auf 3V abbilden (375V==3V)
2. Ich möchte die Frequenz der Spannung messen (50,2 Hz muss messbar
sein)

Beide Aufgaben einzeln sind mir klar wie ich sie umsetze.

1. Netzspannung hochohmig  mit Offset (da nur unipolare
Spannungsversorgung)über Differnzverstärker messen.

2. Frequenz mit Komparator messen.

Meine Frage ist, wie kann ich daraus ein Signal machen das die
Information der Amplitude und der Frequenz erhält.
Der Komparator macht mir ja immer wieder die Amplitudeninformation zu
nichte
da dieser ja nur zwischen 0V und Betriebsspannung hin und her
schwackelt!


Danke für eure Ideen

Gruss Mario

[Andreas (Gast)]

Hallo,

also soweit ich das Einschätze suchst du ein Frequenzspektrum. Aus
diesem sind Amplitude und Frequenz abzulesen.

Quelle: http://de.wikipedia.org/wiki/Frequenzspektrum

Viele Grüße

[BT (Gast)]

Hallo,

den Controller auf eine feste Abtastrate einstellen ( Shannon - Theorem
beachten !! )

Danach die Daten einer Periode auswerten(Länge hängt vom gewählten
Abtastintervall ab)

Gruß
BT

[Mathias (Gast)]

Servus,

man man man wie will mann denn mit einer OP-Schaltung ein FFT/DFT
durchführen?

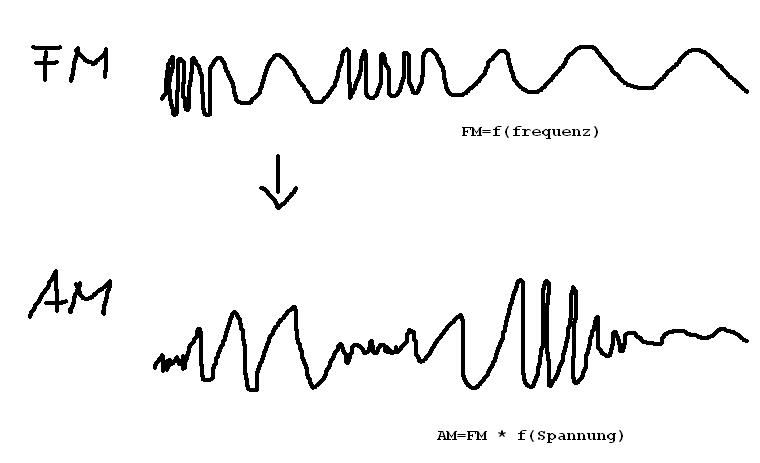

Ohoh da fällt mir was ein: Zuerst führst du eine FM Modulation durch ->
Frequenzsignal und diese modulierst du anschließend noch mit der
Amplitdue, sprich AM.
Mit nem Controller wäre das ganze wohl etwas kleiner und je nach dem
wohl auch einfacher!

Mathias

[BT (Gast)]

Hoppla,

dass das mit einem OP passieren soll habe ich glatt überlesen..

Sorry!!
Gruß
BT

[Andreas (Gast)]

Hallo,

>man man man wie will mann denn mit einer OP-Schaltung ein FFT/DFT
>durchführen?

Na nicht mit einem OPV aber ein µC wäre dazu schon imstande. Mal
abgesehen davon das es mit Kanonen auf Spatzen geschossen wäre.

Viele Grüße
Andreas

[Jasch (Gast)]

Mario Müller schrieb:
> Hallo zusammen, ich habe folgendes Problem.
>
> Ich möchte gerne mit einer OP Schaltung gleichzeitig zwei "Dinge
> erledigen".
>
> 1. Ich möchte die Netzspannung auf 3V abbilden (375V==3V)

Spannungsteiler? An galvanische Trennung denken.

> 2. Ich möchte die Frequenz der Spannung messen (50,2 Hz muss messbar
> sein)

Hmm, hmm.

> Beide Aufgaben einzeln sind mir klar wie ich sie umsetze.

Angenommen Du meinst mit "Port" am µC einen digitalen Eingangspin:
Eingangsspannung in Rechteck korrekter Spannung umwandeln (-> Frequenz),
Tastverhältnis in Abhängigkeit von der Amplitude (je nachdem Vpp, Vrms,
was Du halt brauchst) steuern (-> Amplitude), schnell genug mit dem µC
abtasten, voila!

Hast Du einen ADC-Pin verfügbar: schnell genug abtasten, ausrechnen,
voila!

[j. c. (jesuschristus)]

Verwende einen kleinen Trafo von 230 V auf 6 V, nimm einen
Spannungsteiler 200 k/ 100 k und miss mit nem ADC 40 ms lang mit zB 10
kHz. Dann bestimmst Du den Abstand und die Amplitude der Peaks-fertig.
Kannste auch kontinuierlich machen und mitteln. Dann wirds genauer /
geht mit weniger Samplingrate.
Offset ist fürn Arsch, die Netzsspannung ist symmetrisch.

[Mario M. (marionese)]

> Hast Du einen ADC-Pin verfügbar: schnell genug abtasten, ausrechnen,
> voila!


Hi ja, ich habe eben nur einen ADC Pin zur Verfügung, wenn ich einen 2.
digitalen Pin hätte wäre es ja einfach, am adc die Amplitude messen und
am digitalen Pin die Zeitabstände der Rechteckspannung von einem
Komparator messen.

[Mario M. (marionese)]

j. c. schrieb:
> Verwende einen kleinen Trafo von 230 V auf 6 V, nimm einen
> Spannungsteiler 200 k/ 100 k und miss mit nem ADC 40 ms lang mit zB 10
> kHz. Dann bestimmst Du den Abstand und die Amplitude der Peaks-fertig.
> Kannste auch kontinuierlich machen und mitteln. Dann wirds genauer /
> geht mit weniger Samplingrate.
> Offset ist fürn Arsch, die Netzsspannung ist symmetrisch.

Hmm, danke für den Tipp da frag ich doch meinen SW-Kollegen
PS: Trafo ist nicht drin, ich messe hochohmig (VDE-Zulässig)mit jeweils
1,6MOhm auf einen Diff-Verstärker mit Offset von 1,5V sodas ca.
-375VAC==3V sind. (Uscheitel= 230V *1,4141*1,15)

[Ulrich (Gast)]

Wenn es hochohmig und galvanisch getrennt sein soll, wäre ein
Optokoppler mit Glimmlampe als Lichtquelle möglich.  Ob es das fertig
gibt weiß ich nicht -  da ist ggf. selber zusammenstellen angesagt. Das
Signal am Ausgang braucht aber ggf. eine Verstärkung.


Die Auswertung der Frequenz geht auch sehr gut mit dem Analogen Signal,
vor allem wenn wie hier die ungefähre Frequenz bekannt ist. Eine
Möglichkeit ist es dazu die Phase zwischen dem Signal und einem
gerechneten Sinus mit 50 Hz als Funktion der Zeit zu Messen. Die
Steigung bei der Phase ergibt die Frequenzdifferenz zu 50 Hz. Die Phase
kann man z.B. per Fouriertransformation (nicht unbedingt FFT )
bestimmen. Die Amplitude der Grundwelle bekommt man so ganz nebenbei.

[Jasch (Gast)]

Mario Müller schrieb:
>> Hast Du einen ADC-Pin verfügbar: schnell genug abtasten, ausrechnen,
>> voila!
>
> Hi ja, ich habe eben nur einen ADC Pin zur Verfügung, wenn ich einen 2.
> digitalen Pin hätte wäre es ja einfach, am adc die Amplitude messen und
> am digitalen Pin die Zeitabstände der Rechteckspannung von einem
> Komparator messen.

Aber Du brauchst doch keinen zweiten Pin?

Wenn Du per ADC z.B. mit 5 kHz die Spannung abtasten kannst hast Du die
Abstände der Nulldurchgänge/pos. Spitzen/neg. Spitzen/Dein Bezugswert
eben mit etwa 1% erfasst. Einerseits geht das bestimmt noch schneller,
andererseits könntest Du linear interpolieren oder statistische
Spielchen machen um das "genauer" zu bekommen (Du brauchst ja wohl
mindestens 0.4%?). Uhhh, dran denken: dafür wäre ein Quarz für den
µC-Takt gut, irgendwelche internen Oszillatoren sind da eher von
zweifelhaftem Wert.

Und die Amplitude kriegst Du ja direkt vom ADC, nötigenfalls ebenfalls
mit Interpolation/Statistik, den max. Fehler da kannst Du Dir leicht
überlegen.

Bloss ein bisschen herumrechnen, das kann ein Computer, ähhh, µC... ;-)

[Michael (Gast)]

Jasch schrieb:
> Wenn Du per ADC z.B. mit 5 kHz die Spannung abtasten kannst hast Du die
> Abstände der Nulldurchgänge/pos. Spitzen/neg. Spitzen/Dein Bezugswert
> eben mit etwa 1% erfasst.

Nur keine Hetze. Wenn man per ADC die Spannung mit z.B. 49.5 Hz
abtastet, hat man alle Zeit der Welt, streßt den µC nicht so mit der
Auswertung und kann sich den Verlauf in aller Ruhe angucken. Eine volle
Periode dauert dann bei 50 Hz Netzfrequenz ganze 2 Sekunden, bei
Abweichungen von der Sollfrequenz, die im Verbundnetz unterhalb von
0.2Hz liegen, entsprechend kürzer oder länger - Aliasing sei Dank.
