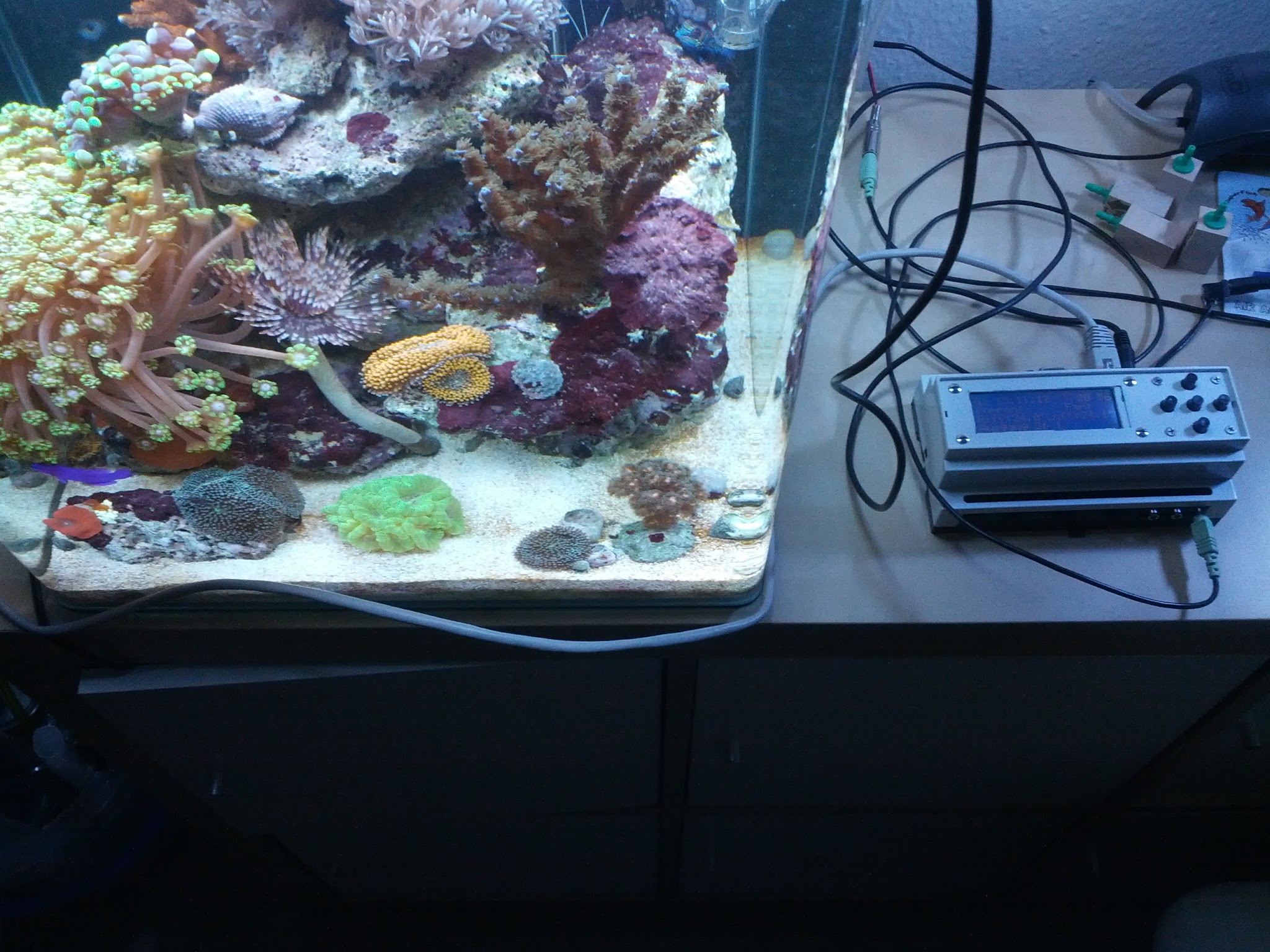

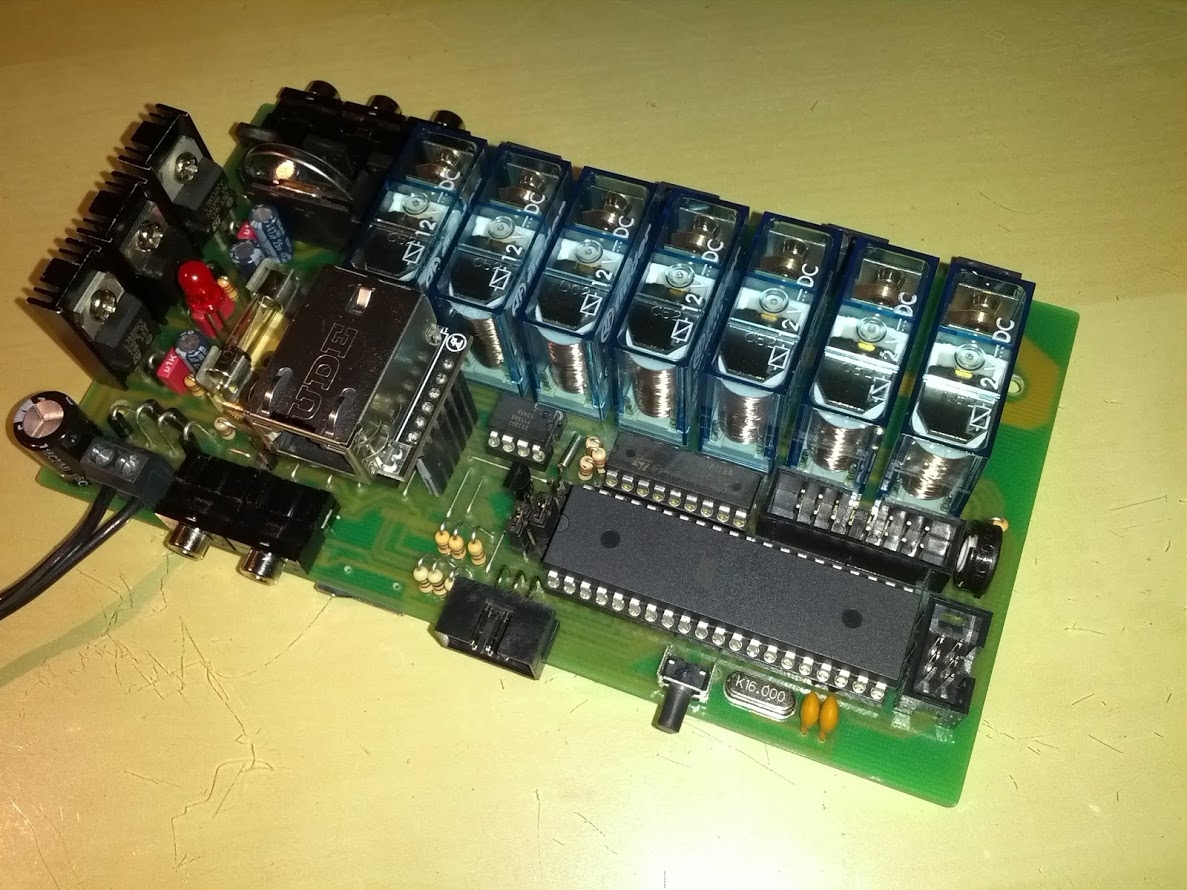

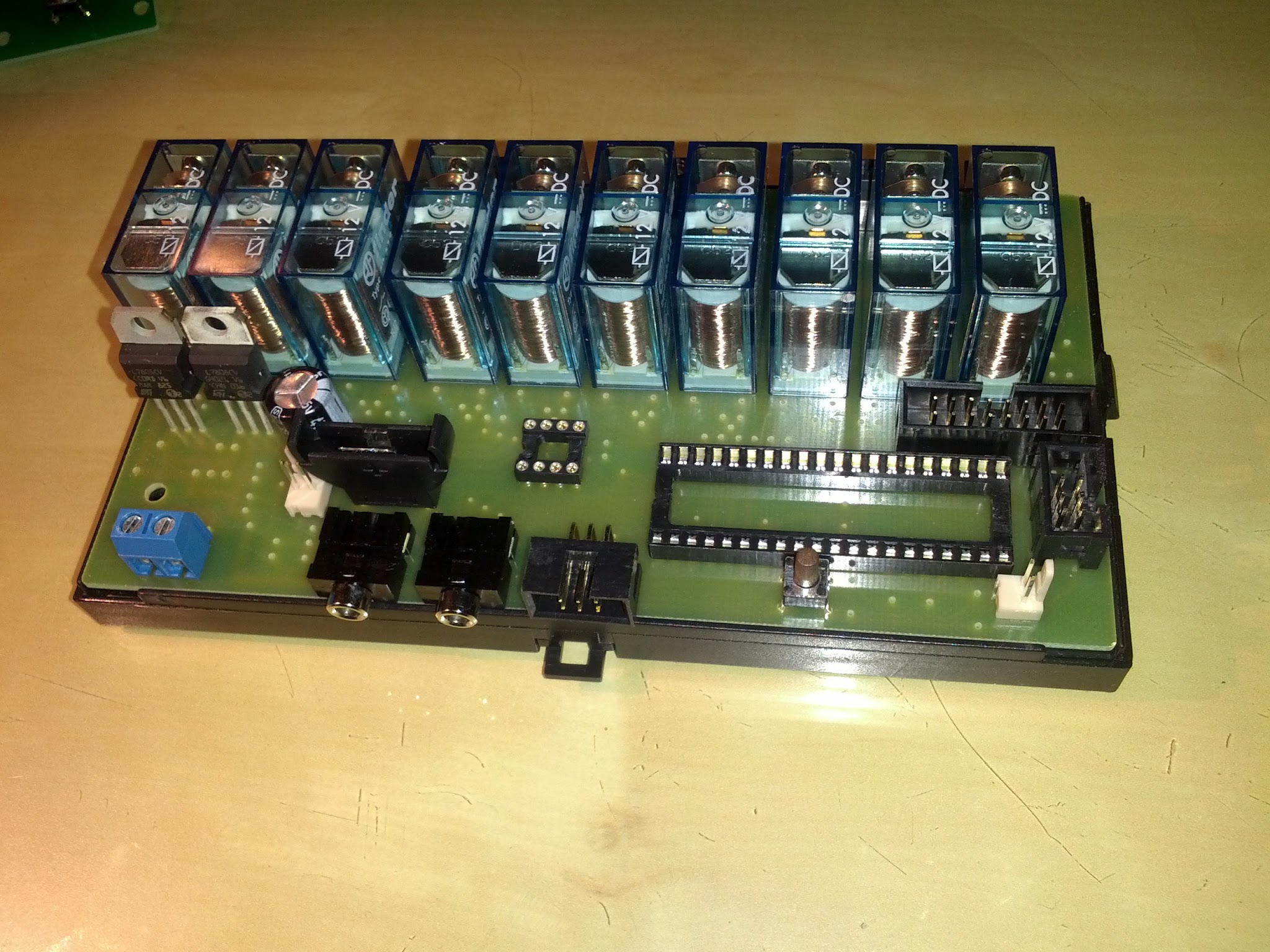

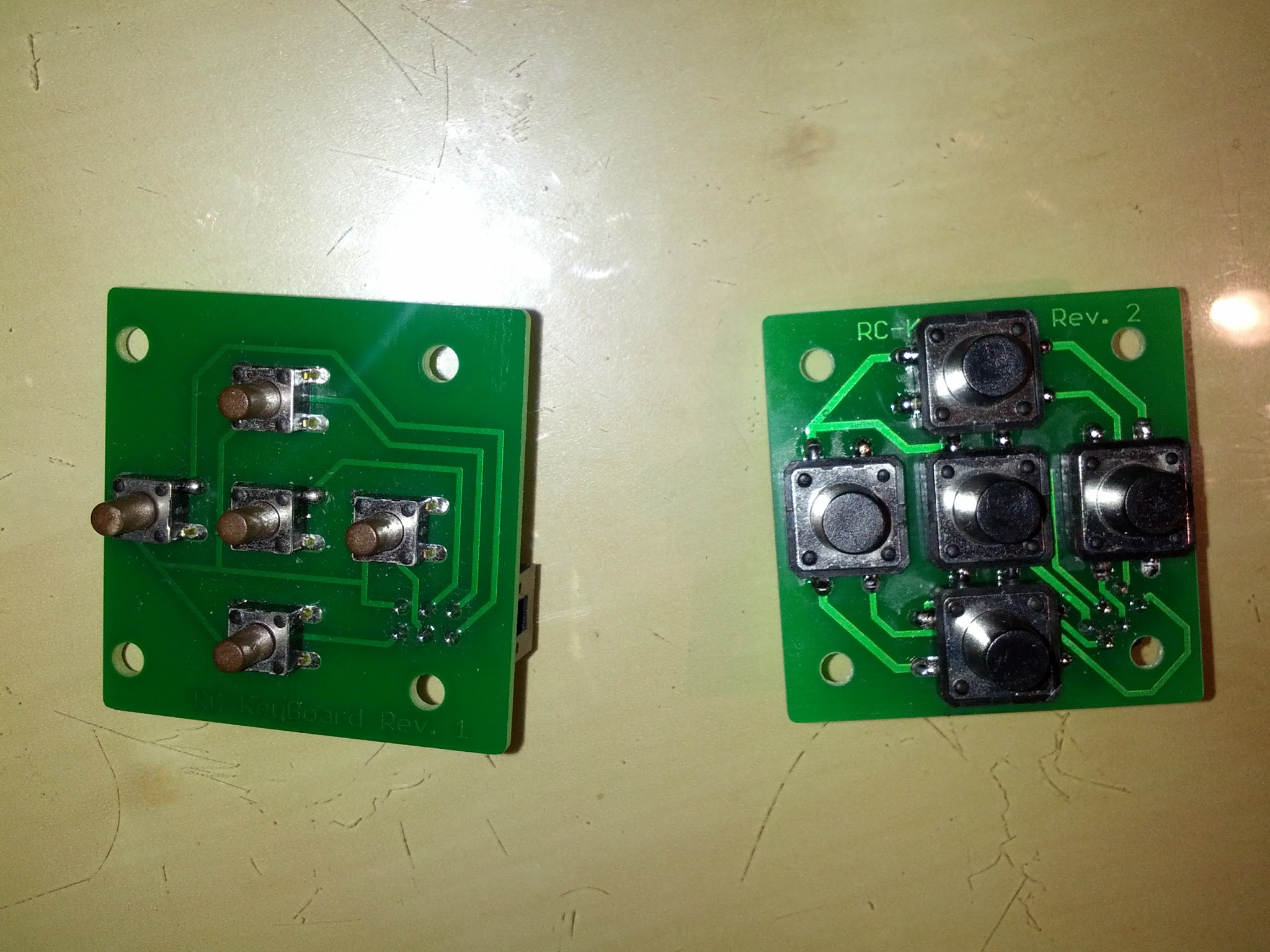

Hallo Leser und Entwickler, im RiffAquaristikforum habe ich mein "Reef-Control" Projekt vorgestellt und ausführlich beschrieben (hintere Seiten beachten)(http://www.riffaquaristikforum.de/threads/271994-Noch-ein-Riff-Computer). Es gibt ein funktionsfähiges Layout und von Rev. 2 und Rev. 3 zwei fertige Platinen (Rev 3 ist der aktuelle Stand). Für Entwickler die mit den Funktionen etwas anfangen können, als Projektstart Board, als AQ-Computer taugt das Gerät oder einfach als "sonstwas"-Steuerung. Realisiert ist (und funktioniert): - µC Atmega644 oder 1284 - RTC DS1307 mit Pufferbatterie - 7 Relais 230V - 3x PWM 12V 1A - 12V, 5V, und 3,3V Spannungsversorgung - LCD-Display Anschluss - 5Tasten Tastenfeld (ist mit dabei) - Netzwerkschnittstelle wiz820io SPI Modul - RS232 - für debugging - microSD-slot - 1wire Bus (zwei Anschlüsse vorhanden) - passt in Pollin Hutschinengehäuse - Quäckeranschluss (Alarm) Bilder, geht um die Platine Rev. 3 mit sieben Relais: https://plus.google.com/u/0/?tab=wX#photos/107227672639558566951/albums/5806972844104494801 Die Hauptplatine Rev. 2 mit 10 Relais ist auch noch zweimal zu haben (auch auf den Bildern zu sehen). Schaltplan / Layout gibt auf Wunsch zu sehen (hab ich gerade nicht zu Hand). Ich möchte kein Geld verdienen oder werben ist ein Hobby-Projekt. Ich muss nur die Entwicklungkosten etwas drücken. Deshalb biete ich die übrigen Teile an, wäre schade drum. Die Platinen wurden prof. gefertig und kosteten Stück (Rev 2 ~ 16,-€ , Rev 3 ~ 30,-€). Lötstoplack, einseitig (siehe Bilder). Für 15,-€ + Versand im Umschlag gebe ich die Platinen ab. Grüße Christian PS: Bitte keine Diskusionen wie man dies und das hätte besser machen können (Hinweise wenn was total daneben ist sind ok ;-) ), es ist wie gesagt ein Hobbyprojekt eines Bastlers ohne elektrotechnische Ausbildung. Danke
:
Verschoben durch Moderator
hinter dem google link ist nix (ich soll mich anmelden :-( )
gismonti schrieb: > Christian Z. schrieb: >> Bilder, geht um die Platine Rev. 3 mit sieben Relais: ... > hinter dem google link ist nix Man kann hier im Forum unter Beschtung der Bildformate auch Bilder anhängen...
Hmm, ist ein Google+ Album (das bessere Facebook ;-) ). Hier die Bilder direkt im Forum. Grüße Christian
