Steckertyp - Motorsteuerung

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

Hallo Leute,

ich hoffe, ihr könnt uns mit euren Erfahrungen helfen.
Wir haben ein Projekt übernommen, bei dem bei einem E-Bike ein
Elektromotor angesteuert werden soll.

Der eingebaute Motor ist ein Crytelyte 408 inklusive der Motorsteuerung.
Nun soll die Motorsteuerung von uns erstetzt werden, damit man diese zum
Beispiel ins CAN einbinden kann.

Während man vom Motor wenigstens die Kenndaten hat, gibt es leider gar
keine Dokumentation zu den drei eingebauten HALL-Sensoren oder zu der
Motorsteuerung.

Nun müssen wir das Projekt reenginieren und die Sensoren-Anschlüsse
durch Messen herausfinden.
Dazu brauchen wir die passende Buchse. Kennt jemand von euch den
Buchsentyp?

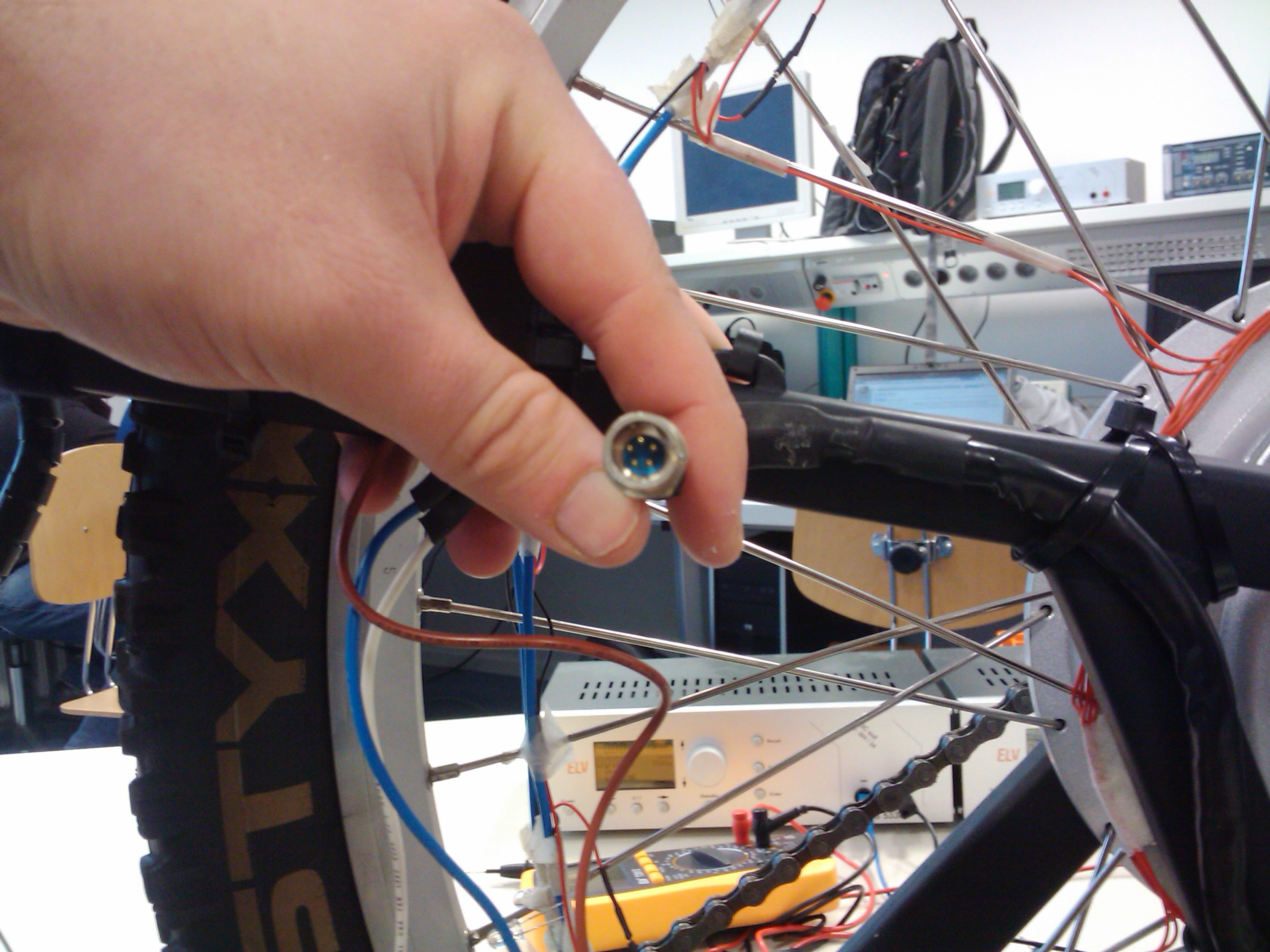

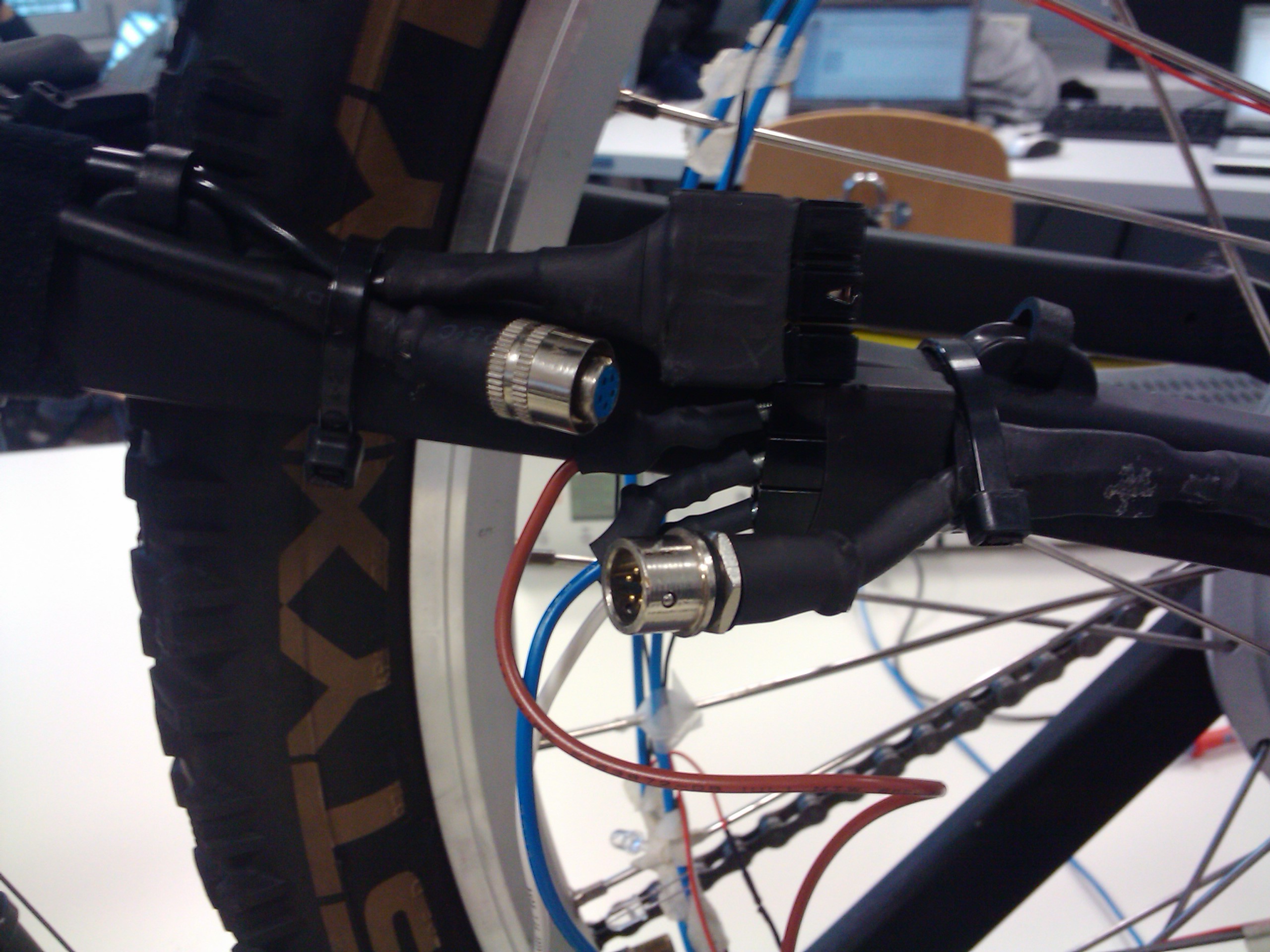

Leider sind die Bilder mit meiner Kamera nicht wirklich scharf. Aber ich
hoffe, Ihr könnt es dennoch erkennen.

Vielen Dank im Vorraus
Fabian

[Johann L. (radiostar)]

Auf dem Gehäuse der Buchse steht doch was drauf. Wäre interessant zu
wissen, was.

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

J. L. schrieb:
> Auf dem Gehäuse der Buchse steht doch was drauf. Wäre interessant zu
> wissen, was.

Gutes Auge!
Aber leider steht da nur Crystalyte.

Gruß
Fabian

[Walter (fussel8011)]

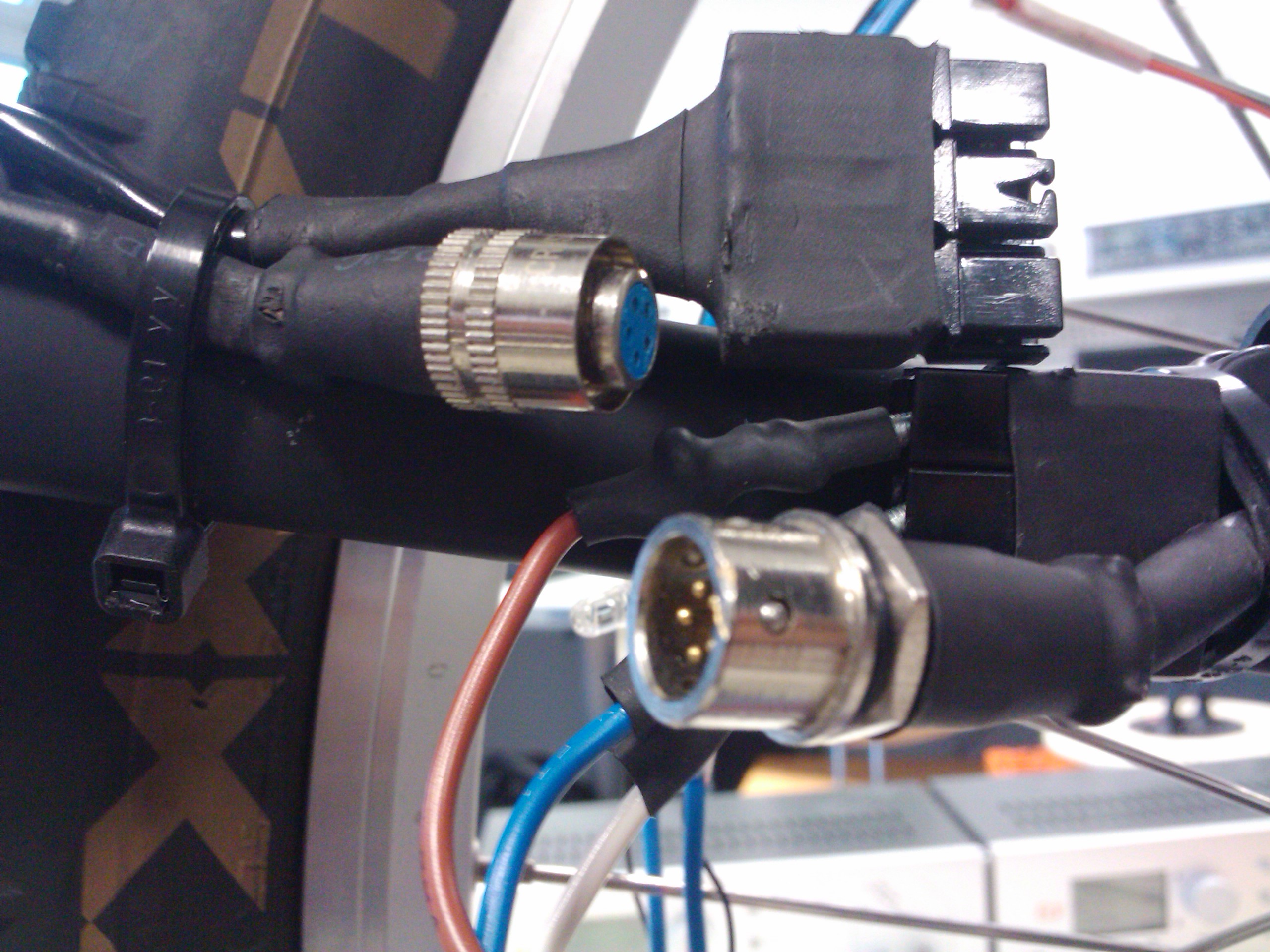

Sofern ich das richtig sehe, ist doch links die Buchse. Nimm doch
einfach die, die Motorsteuerung brauchst du ja eh nicht mehr.

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

Mal sehen ob sich das machen lässt.

Ich glaube eher nicht.

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

Ist das ein so unbekannter Stecker?

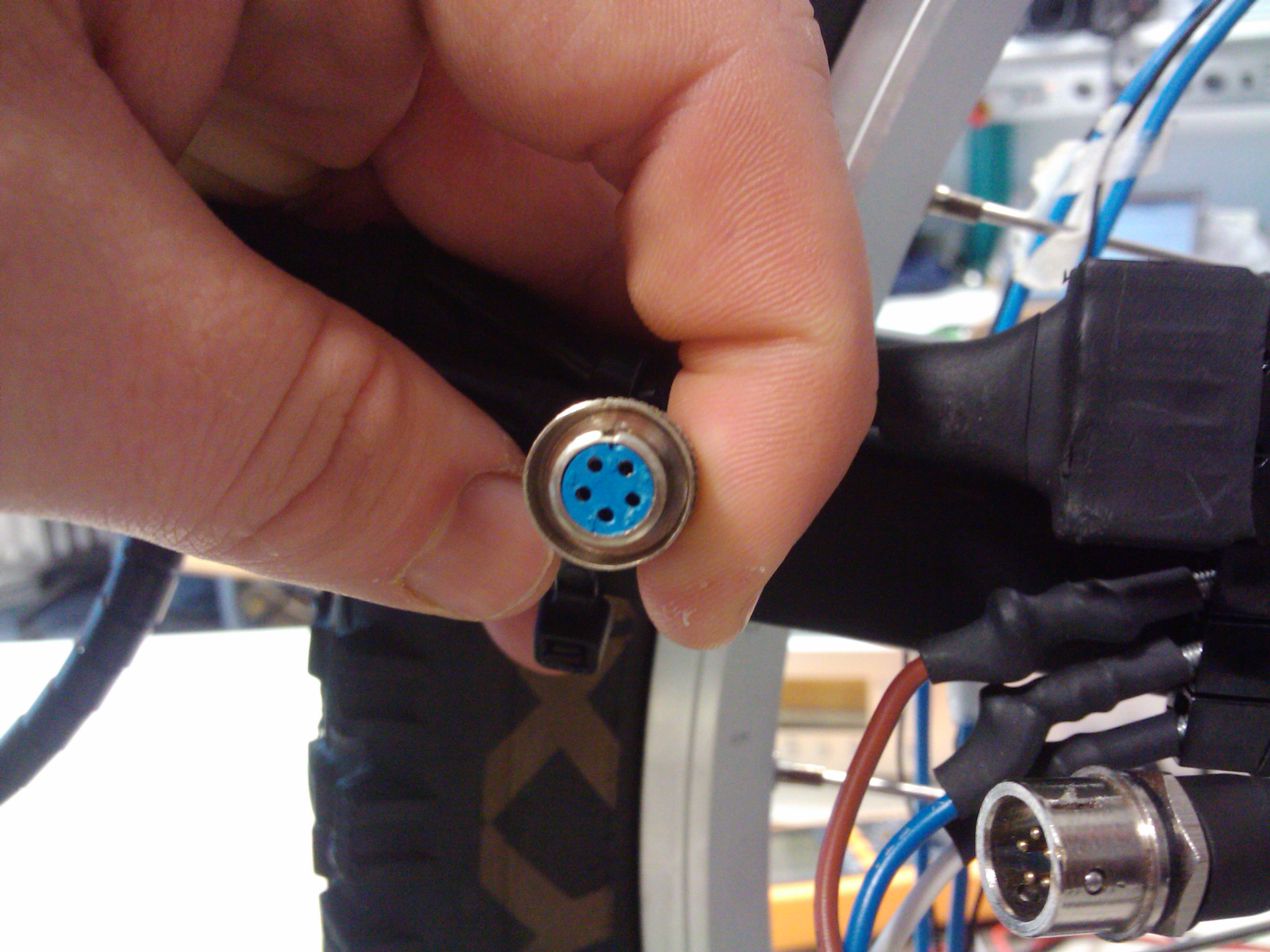

Es ist ein 5-Poliger Stecker mit Shield. Das ist so ja nicht all zu
selten.
Es hat einen Durchmesser von 0,5cm-1cm und eine besondere Zugentlastung.
Diese ist aber auch nicht so selten. Diese Zugentlastung funktioniert
auch als Verschluss. Zieht man an den Kabeln selber, öffnen sich die
Steckverbinder nicht, nur wenn man mit an dem Ring der Buchse zieht.

Wenn Ihr auch diesen Steckertyp nicht kennt oder identifizieren könnt,
habt Ihr eine Idee, welche Typen passen könnten?

Vielen Dank
Fabian

[Maik H. (Gast)]

Sieht den militärischen Steckverbindern zumindest vom Innenaufbau
ähnlich.
Die Steckerserie MIL5015, Hersteller Bsp. "Cannon" sind im RS oder
Farnellkatalog zu finden. Die haben aber immer eine Überwurf Schraub-
oder Bajonettverriegelung, die in diesem Fall natürlich nicht passen
wird.
Aber vielleicht haben sich die Leute aus dem Land des Lächelns mal
wieder von etwas bekanntem inspirieren lassen, so dass die
Kontaktdurchmesser und Strombelatbarkeit auch stimmen - was ich aber
kritischst prüfen würde...

vg

[demacus (Gast)]

Hallo

die sehen aus wie Mini XLR Verbinder.

Gibts z.B. von Crystalyte
http://shop.crystalyte-europe.com/product.php?productid=16320&cat=264&page=1

MfG

[Fabian H. (Firma: Technische Universität Berlin) (brein)]

Vielen Dank!

@demacus
Es kann so einfach sein! xD

Gruß
Fabian
