[S] 7 Pol Buchse

[Jens (Gast)]

Hi,

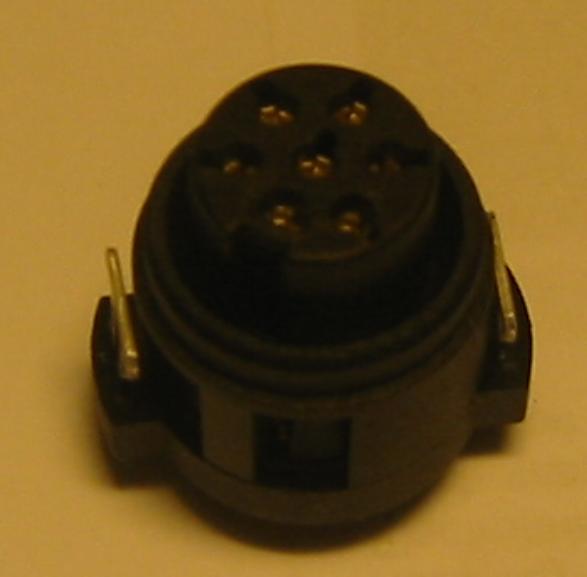

suche die im Anhang dargestellte Buchse. Ist 7Polig für die Printmontage
(Platine). Ein Loch ist direkt über dem Steg, oft ist der Steg zwischen
den Löchern...

Gruß,
J.

Ps.: Es weder dieser:

740077 Amphenol

noch dieser

738797 Binder

vom Lochbild her... Zumal die gezeigten für Einbau sind...

[Joachim D. (Firma: JDCC) (scheppertreiber)]

Erinnert mich irgendwie an meine Anhängerkupplung ...

[Jens (Gast)]

danke für den sinffreien Beitrag :-)

Die Nummern sind von Conrad. Keine Ahnung warum das nicht verlinkt
wurde...

Das Problem ist zum einen die Bauform, unten sind Pins dran zum
Einlöten, habe ich so noch nicht gesehen - und zum anderen die Lage der
Pins. Ein Pin liegt genau an der Führungsnase, normalerweise liegt diese
eher zwischen zwei Pins...

J

[Andrew T. (marsufant)]

Jens schrieb:
> danke für den sinffreien Beitrag :-)

Ist nicht sinnfrei, denn so sehen die alten 7poligen Steckverbinder im
Automobilbereich nun mal raus.

Folglich: Kannst du das von joachim gesagte als Hinweis nehemn, mal in
der dortigne Zulieferer-Branche Deine Suche zu fokussieren.

[Jens (Gast)]

war auch nicht bös gemeint, ich verstehe jetzt das Problem:

http://www.conrad.de/ce/de/product/740077/Rundsteckverbinder-C091B-Nennstrom-5-A-Pole-7-T-3437-000-Amphenol

Die Stecker haben die Größe wie damals die 5Pol diodenstecker und nicht
wie beim Auto. Wenn man 1Cent oben drauf legt, deckt er die Steckfläche
komplett ab....

J

[Joachim D. (Firma: JDCC) (scheppertreiber)]

Sehen aber komplett anders aus wie auf dem ersten Foto ...

[Jens (Gast)]

...das täuscht, das ist quasi der innere Kern dieser Buchse der dort
oben abgebildet ist. Er ist dann auch noch für Print und nicht für
Kabelmontage wie bei Conrad.

Die Größe ist wie bei den 5Pol Diodensteckern, die damals auch am
Plattenspieler waren, nur das dieser eben 7Pol ist, und für die
Platinenmontage mit der Besonderheit das der 7te Pol direkt an der
Führung liegt...

JJ

[TriTraTrollala (Gast)]

Jens schrieb:
> Wenn man 1Cent oben drauf legt, deckt er die Steckfläche
> komplett ab....

Aah, soetwas wie Abmessungen. Das dürfte bei der Suche helfen.
Vielleicht geht es sogar etwas genauer?
