Hi. In einem Photomultiplier ist ein Chip eingebaut, den ich durch mein übliches Shotgun-Googlen nicht identifizieren kann. Vielleicht kann mir hier jemand weiterhelfen, mit Tips was für ein Bauteil es sein könnte bzw. wie ich das Datasheet dazu finde. Der quadratische Chip hat eine goldfarbene Metallplatte obendrauf, auf der zu lesen steht: H 2959406 HAA4 - 50570R4695 H9823CAYU Das H ist das alte Harris Logo, und zwischen der HA... und der 505... Zeile findet sich links ein kleines Dreieck (?) Der Chip ist SMD-Format, ca 11x11mm, mit 4x7 Füßchen. Danke für Hilfreiche Tips!
möchtest Du vielleicht mal ein Foto machen? unter dieser Bezeichnung findet g**gle 1001 Broker: HAA4-50570 aber kein Datasheet... H9823CAYU "9823" ist wohl der Datecode.
Andre M. schrieb: > Das H ist das alte Harris Logo, Bei Photomultiplier und "H" würde ich eher auf Hamamatsu tippen anstt auf Harris. rgds
Angehängte Dateien:
-
710 KB

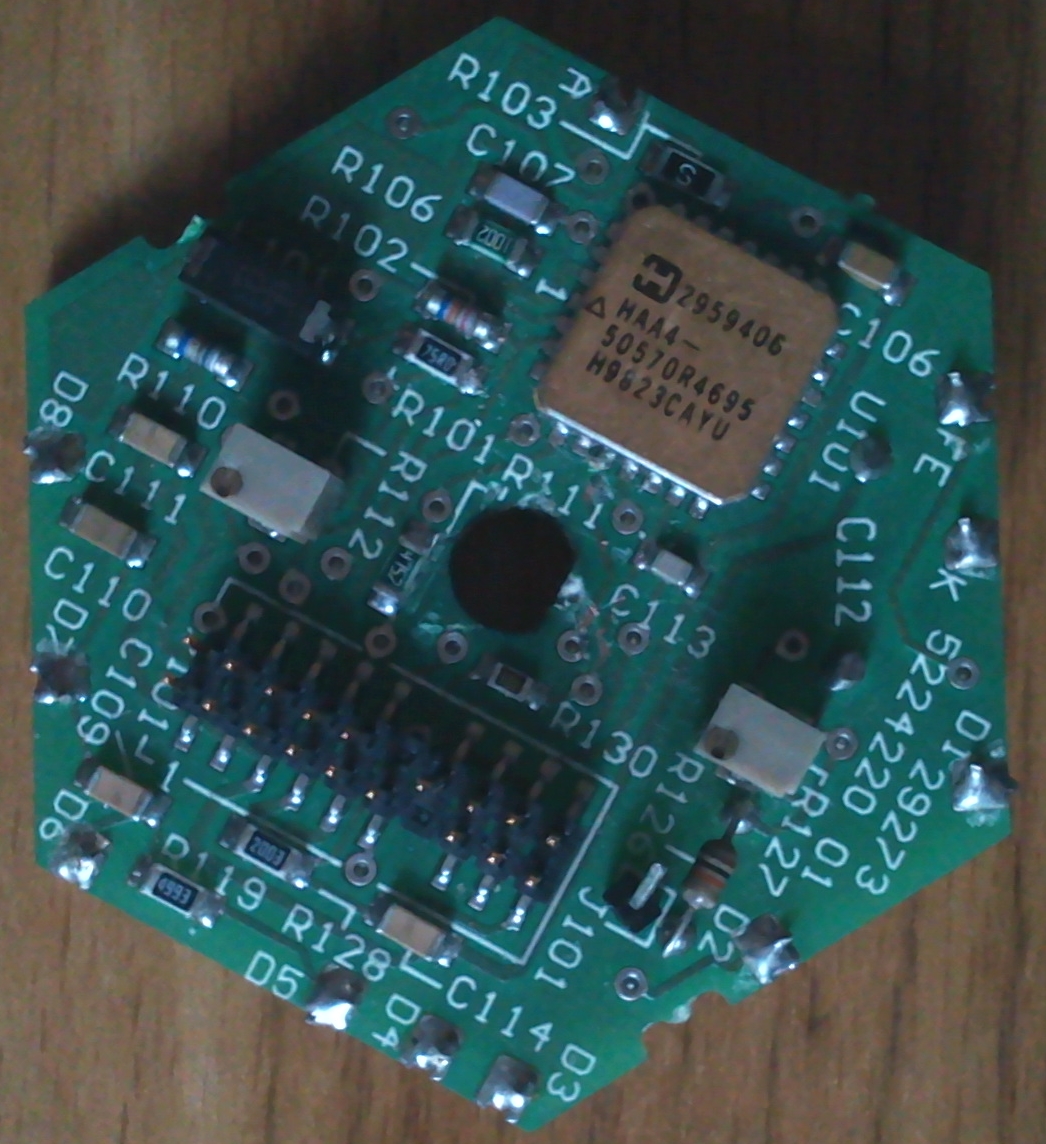

Das 'H' sieht schon ziemlich nach Harris aus, die Platine macht irgendwie den Eindruck einer Kleinserie, ohne die Firmenidentifier, die man auf Hamamatsu-Platinen normalerweise hat. Habe ein Bild angehängt - die Platine ist zweiseitig bestückt, auf der Rückseite nur noch Widerstände, Kondensatoren und Dioden, keine weiteren Chips. Die großen Lötpunkte am Rand waren die Ansatzpunkte der Dynoden, Anode, etc. Weitere Tips wären klasse
Der Chip ist wirklich von Harris! Die ganze Ausführung und das Dreieck riechen verdächtig nach einem Militär-IC. Deshalb wohl auch nichts darüber zu finden. Es kann auch sein, dass der Chip weiterhin von Harris gefertig wird. Die Firma gibt es noch und sie lebt fast ausschliesslich vom amerikanischen Staat (Defence, Areospace, etc). Braucht nicht erwähnt zu werden, dass auf der Harris-Homepage viel heisse Luft aber nichts Handfestes zu erfahren ist.
Musst Du da etwas reparieren oder nachbauen? Falls der Chip schon über den Jordan ist, kannst Du an einer Ecke mit dem Dremel (vorsichtig) einen Schlitz in den Deckel fräsen, dann mit einem feinen Schraubendreher reinfassen und den Deckel "ping" vom Keramikgehäuse trennen. Dann siehst Du, ob es sich um ein Hybridmodul handelt oder einen Chip. Den Chip kann man dann mit einem Mikroskop begutachten. Gut möglich, dass es ein unter anderem Namen bekanntes Teil ist. Für ein Hybridmodul spricht, dass es unter HAA4-50570 ICs mit verschiedenen Extensions gibt. Gruss Christoph
Das Dreieck ist nur die Markierung von Pin 1 ... Die 1 ist auch auf die Platine aufgedruckt.
Egal ob mit Dreieck oder ohne, die Kombination dieser (teuren) Gehäusebauform und des Produktionsdatums (Ende der 90er) macht daraus etwas reichlich exotisches. Ersatz dürfte nur schwer aufzutreiben sein, entweder über den Hersteller des Gerätes oder über das Harris-Museum (wenn die sowas haben).
Angehängte Dateien:
-
370 KB

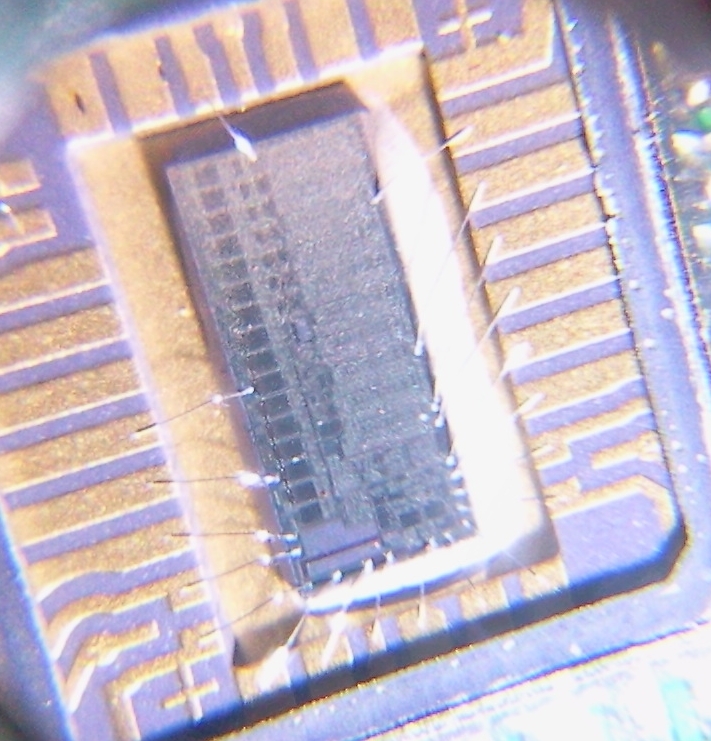

Christoph Z. schrieb: > das können wir auch! Was bringt uns das? ...Puh, und ich hatte schon gefürchtet, dass ich auf der Seite was übersehen hatte. Aber die Links führen alle ins Leere. Anbei ein Bild vom geöffneten Gehäuse (Handy+MonokelLupe....)- habe kein Mikroskop hier, aber sieht schon mal nach einem einzelnen Teil aus. Ich habe noch ein paar möglicherweise funktionierende, deshalb konnte ich dieses hier (war schon vorher kaputt) opfern. Meine Hoffnung ist, dass ich herausfinde, was das Ding tut (genauer gesagt, ich hoffe es ist ein Vorverstärker + AD Wandler :-), damit ich die Multiplier ein bisschen abstrakter nutzen kann, und mich nur um die Spannungsversorgung kümmern muss.... Vorschläge?
Nur eine Frage: Wenn Du das zum Laufen bekommst - was willst Du damit? Könnte wirklich ein AD-Wandler sein. Die dunklen Flächen könnten Widerstandsnetzwerke sein.
Danke für das Foto (vom geschlossen IC). Der Chip ist eindeutig von Harris. Ich habe alle meine "Product Selector Guides" von Harris aus der Zeit um 1998 durchgesehen, da ist kein einziges IC mit dem Prefix "HAA" oder "HAA4" erwähnt. Da diese Firma auch sehr viel Asics für Kunden baut, gehe ich davon aus, daß dies einer sein wird. Die Tatsache, daß man im Internet auch kein Datenblatt dazu finden kann (außer einigen Produktabkündigungen für HAA4-ICs) spricht auch dafür.
