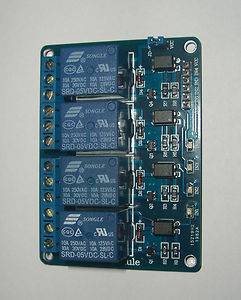

Hallo liebes Forum, ich benötige für die Dokumentation meiner Abschlussarbeit ein paar Daten bzw. Datenblätter (pdf) zur meiner 4-Kanal Relaiskarte von Arduino (siehe Foto). Ich stöber schon länger im Internet, aber finde leider nichts passendes. Es wäre lieb, wenn einer von euch die Möglichkeit hat und mir da eine pdf bereitstellen könnte. MfG Traktor33
Wenn der Hersteller keins hat, dann gibt es eben keins, und wenn dein Bild so klein ist, daß man nicht mal die Beschriftung der Relais lesen kann, dann kann man dir auch keines der Relais zeigen (die du sowieso selber suchen könntest).
Von Seiten des Herstellers hab ich nichts gefunden. Ich habe die Relaiskarte bei ebay gekauft und der Verkäufer wollte mir erst eine pdf bereitstellen, aber dann nun doch nicht. Ich suche nicht nur explizit Daten zu den Relais, sondern zu dem gesamten Board, sprich mit Pinbelegung usw., ist wichtig für die Doku. Mfg
David Rohwerder schrieb: > Ich suche nicht nur explizit Daten zu den Relais, sondern zu dem > gesamten Board, sprich mit Pinbelegung usw., ist wichtig für die Doku. Naja, so kompliziert ist so eine Relaiskarte ja nun wirklich nicht, das man das nicht problemlos selbst rauszeichnen könnte. Gruss Harald
Ich seh optokoppler, Freilaufdioden ein paar LEDs und Schraubkontakte. Sollte möglich sein da einen Schaltplan selber draus zu extrahieren. Ansonsten sieht es schlecht aus mit Datenblatt. Du könntest allerdings den Hersteller mal direkt kontaktieren.
