Warum eine 5kV-Isolation?

[Fabian L. (fabls)]

Guten Tag!

Habe eine für mich wichtige Frage. Ich verstehe leider nicht, warum man
eine 5KV-Isolation zwischen JTAG,CAN - HALL,BSL,RST braucht?

Ich könnte es vielt verstehen wenn man zwischen Motor und uC eine
Galvanische Entkopplung einsetzt, um den uC zu schützen, aber warum sind
die Optokoppler immer/meistens zwischen den JTAG,CAN - HALL,BSL,RST??


Ich bedanke mich im Voraus


Mit freundlichen Grüßen
Fabian

[Steel (Gast)]

Ich sehe da eine Isolation zwischen Leistungselektronik und uC (Der
XE164). Verstehe dein Problem nicht?

[Fabian L. (fabls)]

> Steel schrieb:
> Ich sehe da eine Isolation zwischen Leistungselektronik und uC (Der
> XE164). Verstehe dein Problem nicht?

Verstehe nicht warum man eine Isolation braucht! Könnte man Sie nicht
weglassen?

[Falk B. (falk)]

@  Fabian L. (fabls)

>Verstehe nicht warum man eine Isolation braucht! Könnte man Sie nicht
>weglassen?

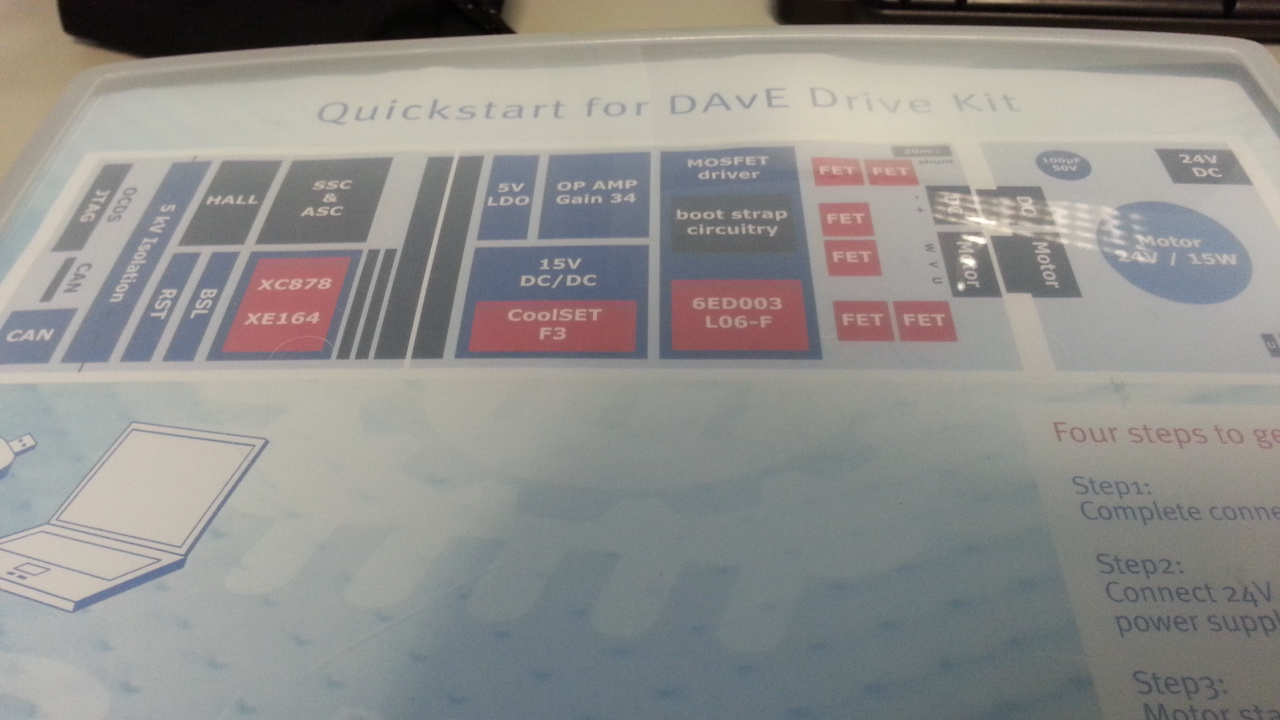

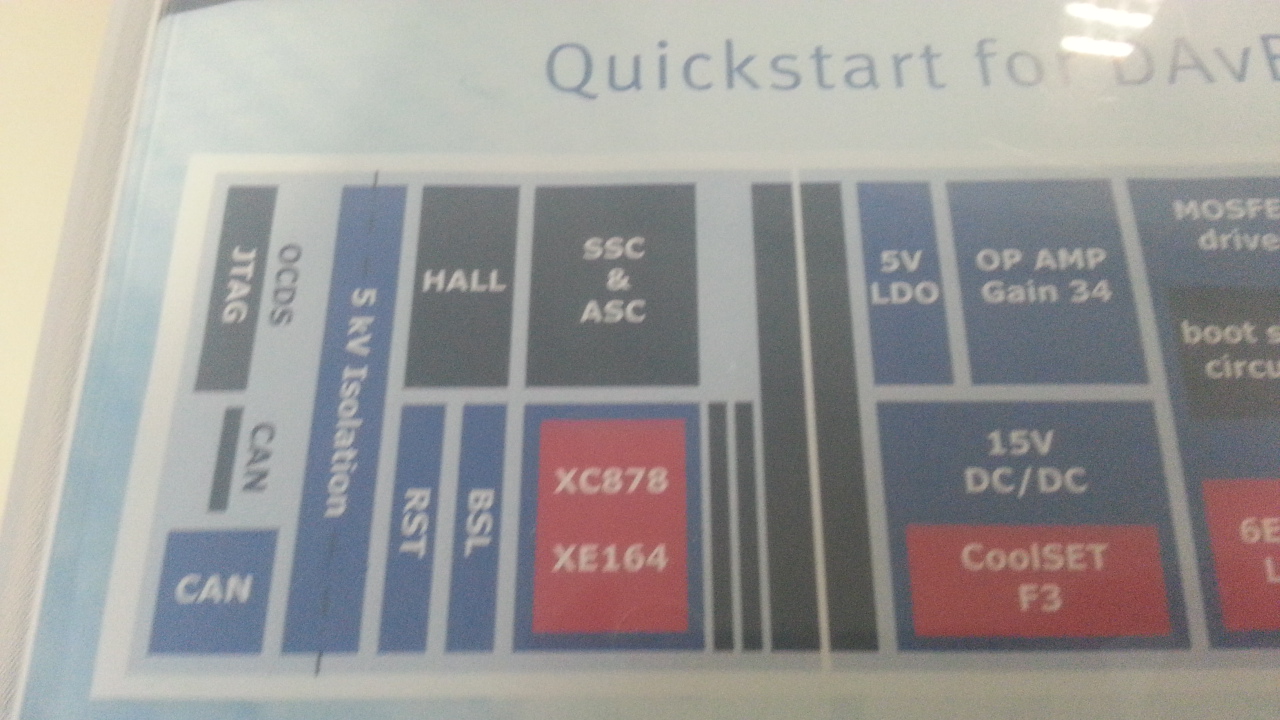

Welche Isolation? Was soll man auf den komischen Blockschaltbildern
erkennen?

[Patrick (Gast)]

Fabian L. schrieb:
> Verstehe nicht warum man eine Isolation braucht! Könnte man Sie nicht
> weglassen?

Ja, natürlich - sofern Sie das Gesamtsystem nicht erforderlich macht.
Wer das weiß bzw. festlegen muss? Ganz klar: Der "System Architect" -
also vermutlich Du.

[Udo S. (urschmitt)]

Fabian L. schrieb:
> Verstehe nicht warum man eine Isolation braucht!

Wahrscheinlich um Zerstörungen durch -wie auch immer geartete-
Potentialdifferenzen zu verhindern.
Warum es diese Potentialdefferenz geben kann enthüllen deine völlig
unscharfen Bilder nicht, genausowenig wie deine -nicht vorhandenen-
sonstigen Infos.

[amateur (Gast)]

"Meine SPS ist im dem Moment kaputtgegangen, in dem ich den Stecker vom
Datenkabel angeschlossen habe".
War jetzt Deine SPS z.B. statisch aufgeladen oder das Kabel?
Wer Schuld hat zahlt:-)

Steuerleitungen wie z.B. CAN gehen oft über mehrere Hallen und damit
auch mehrere verschiedene Verteilungen. Was meist Du was dabei an
Spannungsspitzen im System herumgeistern.

Schau Dir mal nur die einfachen Spezifikationen eines MAX232 an.

[mr. mo (Gast)]

amateur schrieb:
> Steuerleitungen wie z.B. CAN gehen oft über mehrere Hallen und damit
> auch mehrere verschiedene Verteilungen. Was meist Du was dabei an
> Spannungsspitzen im System herumgeistern.

Zwischen zwei Werkshallen ist das Erdpotential auch nicht immer gleich,
wenn der Schirm auf Erde liegt und man dann eine Verbindung herstellt
...

[Osche R. (Gast)]

Der Klassiker:

* Steuergerät auf Labortisch, versorgt über Netzteil. Netzteil und
Oszilloskop hängen an der Laborleiste, die irgendwo im Keller geerdet
ist.
* JTAG-Debugger hängt am PC, Masse an Gehäuse, der hängt am IT-Strom,
dessen PE auch irgendwo im Keller geerdet ist.
* Debugger ist am Steuergerät angeschlossen.

Jezt klemmt jemand das Massekabel vom Oszi an die Schaltung, schliesst
somit die ganz große Brummschleife, und plötzlich sind die USB-Ports
defekt!


Schon wissen wir, warum eine galvanische Trennung sinnvoll ist.

[amateur (Gast)]

>Zwischen zwei Werkshallen ist das Erdpotential auch nicht immer gleich,
>wenn der Schirm auf Erde liegt und man dann eine Verbindung herstellt

Mein Rekord lag bei 30V~ - in einem Krankenhaus. Angeblich soll’s da
viel Erde geben.


>Schon wissen wir, warum eine galvanische Trennung sinnvoll ist.

Es kommt aber der Tag, an dem zwei galvanisch getrennte Geräte
angeschlossen werden müssen. Hoppla - da war doch was mit Elektrostatik.

[Fabian L. (fabls)]

Vielen Dank, für die hilfreichen Beiträge!

[Gregor B. (Gast)]

Das ist ein Entwicklungskit für Antriebe.
Jetzt kannst Du damit einen 30V-DC-Motorregler sein oder einen 400V 3~
AC Frequenzumrichter bauen.
Der Mikrocontroller liegt dann evtl. auf Zwischenkreispotential (bei
einem FU also auf einem gefährlich hohen Potential) und es knallt, wenn
Du das JTAG-Kabel ansteckst.
Oder transiente Überspannungen grillen den JTAG.

[Hauspapa (Gast)]

Nun hast Du ja den Motor ganz offensichtlich an gefährlichen Spannungen.
Der Gatetreiber ist nicht isoliert gezeichnet, der ganze Rest bis zum uC
auch nicht. Folglich kann bei einem Einfachfehler (oder bei einem Gerät
mit Stecker bereits wenn Du den Stecker andersrum in die Dose tust)
gefährliche Spannung gegen Erde an beliebiger Stelle auftreten. Irgenwo
muss gegenüber der Nutzerschnittstelle also isoliert werden. Häufig ist
es praktischer die Nutzerschnittstelle zu isolieren, da es meist wenige
digitale Signale mit überschaubaren Timinganforderungen sind. Die
Alternative sind uC auf der sicheren Seite der Isolation. Dann plagst Du
dich mit Laufzeiten bei Gatetreibern die dir das PWM Verhältnis
verzerren. Oder mit analog-analog Kopplern für Ströme, Spannungen,
Temperaturen und alles was Du sonst noch messen willst (gibt’s von Avago
oder TI) die dir im Zweifel mit begrenzter Bandbreite Messprobleme
machen und über den Temperaturbereich in Sachen Genauigkeit auch mit
Vorsicht zu geniessen sind.
Mir begegnet aus EMV Gründen allerdings immer wieder ein mehrfach
isoliertes Modell. uC auf eigener Versorgungsebene, isoliert zu allem.
Die mehrere 100MHz Störspektrum vom uC filtern sich an den
Leistungsausgängen sonst zu schlecht, weil jedes EMV Filter für  z.B.
50kW sehr grosse kapazitive Anteile in den Drosseln hat
(Wicklungskapazität) so das die Filter nicht richtig wirken.

Mit ein bischen Erfahrung, ist das alles garnicht so schwer.

Grüssle
Hauspapa
