Eagle Daten zu STEP/IGES umwandeln

[Christian A. (cau)]

Hi,

auch wenn es mit EagleUp und Eagle3D bereits zwei nette 3D Umsetzungen
für Eagle Daten gibt, war das für mich nicht so richtig
zufriedenstellend.

Eagle3D hat den Nachteil, dass es eher für Bilder/Videos gedacht ist und
damit schlecht geprüft werden kann, ob eine Baugruppe in ein Gehäuse
passt.

EagleUp dagegen bietet mir diese Möglichkeit, aber leider in einem
Format, dass Mesh-basiert ist und damit schlecht in MCAD Systemen
weiterverwendet werden kann... Man ist also auf die Möglichkeiten von
Sketchup beschränkt.

Um diese Beschränkung zu umgehen, habe ich ein "Macro" für eine
Opensource MCAD Lösung namens FreeCAD geschrieben. Wie es zu benutzen
ist, steht im Github Repository
(https://github.com/ch-aurich/Eagle2FreeCad) zu dem Macro.

Einen Screenshot eines solchen 3D Modells habe ich angehängt.

Über Feedback würde ich mich freuen, Bugs sollten gleich bei Github
gemeldet werden.

viele Grüße
Christian Aurich

[Fragender (Gast)]

Hallo,

besteht die Möglichkeit das Ganze bunt darzustellen, z. B. Widerstände
mit Farbringen.

Gruß

Fragender

[Christian A. (cau)]

Fragender schrieb:
> besteht die Möglichkeit das Ganze bunt darzustellen, z. B. Widerstände
> mit Farbringen.

Grundsätzlich wäre das möglich, aber derzeit nicht automatisiert. Ich
sehe dafür auch nur wenig Bedarf, da es mit eagle3d genau das schon
gibt, nur eben nicht für mcad geeignet, sondern eher für
fotorealistische Bilder.

[MCADman (Gast)]

Beitrag "Neuer 3D Konverter für EAGLE"

EAGLE-to-3D ULP und das kostenlose online Tool IDF-to-3D

- 3D Bauteilbibliothek mit tausenden Bauteilen online
- automatisches Matching der EAGLE Bauteile aus der Standardbibliothek
- fehlende Teile können als STEP Datei hochgeladen werden
- Output 3D PDF farbig, STL Laser Sinter Modell mit PCB Bestellung,
- STEP Download für die MCAD Abteilung kostet 99.- Euro

[Fragender (Gast)]

@ Christian Aurich
Meine Vorstellung wäre eine Kombination aus eagle3d und deinem
Eagle2FreeCad.
Ich weiß nicht ob FreeCad 3D-PDF-Dokumente erzeugen kann. Dann könnte
die bestückte Leiterplatte im Dokument gedreht werden. Hier ist für mich
der große Nachteil von eagle3d. hier habe ich eben nur eine Ansicht.
Deiner Antwort entnehme ich, dass in den STEP-Modellen Farbinformationen
und Öberflächen enthalten sein können.

@ MCADman
Die Bedienung finde ich etwas umständlich, da eine Online-Verbindung
vorhanden sein muss.
Die Auswahl an vorhandenen Bauteilen ist sehr bescheiden, keine THT.
Die farbliche wiedergabe ist auch nicht berauschend.

Gruß

Fragender

[MCADman (Gast)]

Fragender schrieb:
> @ MCADman
> Die Bedienung finde ich etwas umständlich, da eine Online-Verbindung
> vorhanden sein muss.
> Die Auswahl an vorhandenen Bauteilen ist sehr bescheiden, keine THT.
> Die farbliche wiedergabe ist auch nicht berauschend.
>
> Gruß
>
> Fragender

Die Bauteilbibliothek wird laut Aussage von SSI und Beta Layout ständig
erweitert.
DIP, TO, DSUB, RES, CAP... als THT sind drin.... musst nochmal schauen.

Online Verbindung sollte im Jahre 2012 kein Problem mehr sein.

Die Farbe beim 3D-PDF ist bescheiden - liegt aber nicht an der
Applikation.

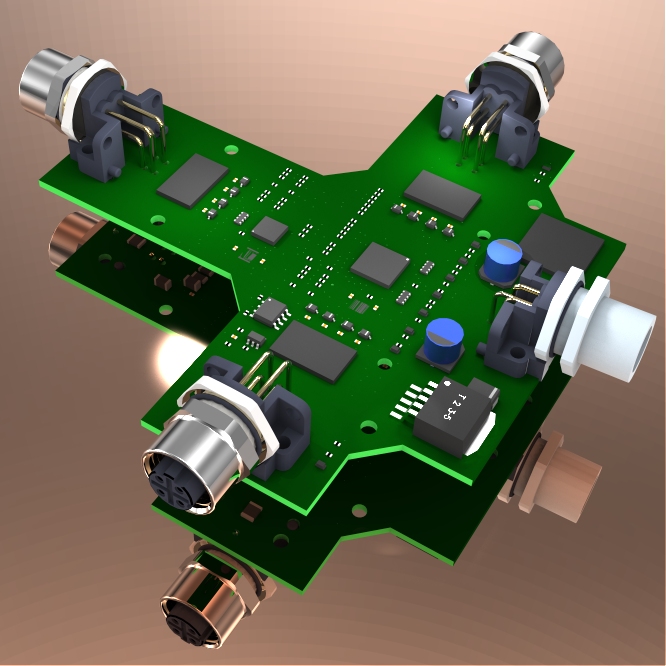

Habe beim STEP Download ein OBJ+MTL File dazu bekommen und gerendert.
Das sieht dann schon ganz gut aus. Siehe Beispiel (nicht meines - das
darf ich nicht veröffentlichen).

[Steffen L. (stele)]

Hallo Christian,
wenn ich alles richtig verstehe liefert Deine Lösung
'endlich' portable 3D-Daten, die von der Mechanik sinnvoll
verwendet werden können.
Auf Grund der von Dir genannten Einschränkungen habe
ich bisher von der Verwendung von Eagle-3D und EagleUp
abgesehen.

Mit diesem vollständig (noch?) nicht-kommerziellen Ansatz
wird der zusätzliche Verwaltungsaufwand für die 3D-Bibliothek
möglicherweise erstmals gerechtfertigt.

Ich bin jetzt jedenfalls hoch motiviert, ein erstes 3D-Layout
zu versuchen. Wenn das so läuft, wie ich es mir vorstelle
muss ich sagen: Super Arbeit!

Werde mich wieder melden,
Gruß Steffen

[Christian A. (cau)]

@Fragender:

Ja, die Farbinformationen sind in den STEP Modellen enthalten - nur
werden diese derzeit nicht mit geladen. Ich wurde auch schon darauf
hingewiesen, dass FreeCAD grundsätzlich die Farbinformationen
interpretieren kann, weiß aber derzeit nicht, warum diese beim Import
durch mein Skript fehlen.

@Steffen:

Ich freue mich, dass es bei dir gut ankommt. Deine Bedenken zur
nicht-kommerziellen Verfügbarkeit kann ich natürlich nicht zerstreuen,
da sie im Prinzip jede Open-Source Software betreffen. Ich habe
natürlich schon vor die Software so lange es geht und mir Spaß macht
weiter zu pflegen. Ein kommerzielles Interesse dahinter gibt es im
Moment nicht.

[Philipp B. (philipp_burch)]

Hallo zusammen,

ich möchte an dieser Stelle auf einen etwas älteren Beitrag von mir
verweisen:

Beitrag "IDF-zu-STEP-Konverter"

Das Teil ist natürlich weit weg von der Perfektion, aber zumindest für
mich reicht es. Ich kann die IDF-Daten in ein STEP konvertieren und
dieses im MCAD laden. Gimmicks mit Farben oder gar Farbringen bei
Widerständen werden natürlich nicht unterstützt, um ein Gehäuse
drumherum zu konstruieren ist das aber auch ziemlich belanglos.
Grundsätzlich ist (zumindest für mich) das einzig Wichtige ohnehin der
Leiterplattenumriss mit den Bohrungen und allenfalls ein paar
Komponentenhöhen.

Gruss,
Philipp
