eckiges Loch im Package (Eagle) erzeugen

[brechbunkt (Gast)]

Hallo,

ich habe mir ein eigenes package in Eagle definiert. Löcher für
Schrauben usw. gehen ja ganz einfach mittels "Hole" zu zeichnen.
Nun würde ich mir allerdings auch gerne ein rechteckiges Loch in der
Platine erzeugen. Ist das mit Eagle möglich? Oder muss ich mir als
Notlösung viele kleine Löcher aneinander reihen?

[Timmo H. (masterfx)]

Einfach ein Rechteck im Milling-Layer zeichnen.

[spontan (Gast)]

Ausfräsungen (das sind fast rechteckige Löcher) werden im
Dimension-Layer gezeichnet. Der Leiterplattenhersteller gibt den
Mindestradius (Ecken) vor.

[brechbunkt (Gast)]

Timmo H. schrieb:
> ...Rechteck im Milling-Layer...

spontan schrieb:
> ...im Dimension-Layer...

==> ? Verwirrt... Oder würde beides gehen??

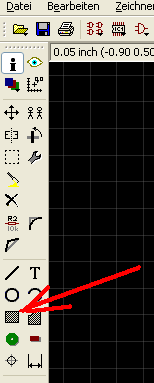

Also wenn ich einfach die "Rect"-Funktion wählen kann (siehe
screenshot), dann wäre das natürlich super easy :)

[Michael H. (michael_h45)]

brechbunkt schrieb:
> ==> ? Verwirrt... Oder würde beides gehen??
Beides Käse.
Ein Rechteck ist vollflächig, das braucht kein Fräser für einen
Durchbruch fahren.
Konkav in Strichstärke 0 ist nicht fräsbar, also nicht eindeutig und
führt nur zu Rückfragen.

http://www.mikrocontroller.net/articles/Eagle_FAQ#Fr.C3.A4sungen

[Timmo H. (masterfx)]

Also als ich mein letztes layout zu Leiton gesendet habe, habe ich den
milling layer verwendet und alles war perfekt (wurde mir auch so gesagt,
natürlich kein ausgefülltes Rechteck). also nicht alles Käse

[Simon K. (simon)]

Timmo H. schrieb:
> Also als ich mein letztes layout zu Leiton gesendet habe, habe ich den
> milling layer verwendet und alles war perfekt (wurde mir auch so gesagt,
> natürlich kein ausgefülltes Rechteck). also nicht alles Käse

"RECT" ist trotzdem Käse. Das ist ein ausgefülltes Rechteck.

[spontan (Gast)]

@Michael H.  "Alles Käse"

Die Außenkanten machst Du auch im Milling-Layer? Nicht, oder?
Schau Dir mal den Dim-Layer isoliert an. Da ist alles drin. Dann reden
wir weiter.

Nur rect ist "Käse". Der einzige Punkt in dem ich Dir recht geben würde.

[Timmo H. (masterfx)]

Simon K. schrieb:
> "RECT" ist trotzdem Käse. Das ist ein ausgefülltes Rechteck.
Ich habe nie was von RECT gesagt, das war brechbunkt

[Michael H. (michael_h45)]

spontan schrieb:
> Dann reden
> wir weiter.
lol
sorry, aber mit dir verschwend ich meine zeit sicher nicht weiter.
wenn du nach der erklärung nicht erkennst, was du falsch machst, ist mir
das herzlich egal.

[Simon K. (simon)]

Timmo H. schrieb:
> Simon K. schrieb:
>> "RECT" ist trotzdem Käse. Das ist ein ausgefülltes Rechteck.
> Ich habe nie was von RECT gesagt, das war brechbunkt

Darum gings aber...

spontan schrieb:
> Die Außenkanten machst Du auch im Milling-Layer? Nicht, oder?
> Schau Dir mal den Dim-Layer isoliert an. Da ist alles drin. Dann reden
> wir weiter.

Ich kenne auch Fertiger, die die Außenkanten gerne im Milling Layer
haben.

Vielleicht auch mal über den eigenen Tellerrand schauen und den
konkreten Fertiger fragen, wie er es gerne hätte.

[Timmo H. (masterfx)]

Simon K. schrieb:
> Timmo H. schrieb:
>> Simon K. schrieb:
>>> "RECT" ist trotzdem Käse. Das ist ein ausgefülltes Rechteck.
>> Ich habe nie was von RECT gesagt, das war brechbunkt
>
> Darum gings aber...
Dann zitiere nicht mich sondern den TO

[Michael H. (michael_h45)]

Timmo H. schrieb:
> Dann zitiere nicht mich sondern den TO

"Rechteck" in Milling ist aber halt auch nur halb richtig - die
entscheidende Information fehlt.
Nämlich, dass man den Fräsweg am geschicktesten selber als Bahn und
mit Werkzeugbreite einzeichnet.

Nur damit ist Maß, Maßreferenz [1] und Eckradius eindeutig festgelegt
und auch eindeutig für den Fertiger zu erkennen.

[1]: Wenn der TO jetzt mit 0,5mm zeichnet, ist dann die Mittellinie oder
doch vielleicht eine Außenlinie gemeint? Oder will er ein Fräsung mit
4mm Radius und meint mit 0,5mm die Toleranz?
...
Siehe Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²" ff
