Ich bin gerade dabei das "AVR-Tutorial: IO-Grundlagen" durchzuarbeiten.
mit dem unterschied dass ich einen "ATTINY13" verwende und nicht wie in
dem Tutorial angegebenen "ATmega8"
der attiny hat ja nur einen PORTB pin0-pin5
meine peripherie zu dem tutorial sind 2 leds und 2 taster
und ich möchte einen assembler code schreiben dass bei gedrückter
taste-A led-A leuchtet und bei gedrückter taste-B led-B leuchtet
habs ja zunächst mit nur einem taster probiert aber ich bekomm es nicht
hin dass er mir die anliegenden werte in das arbeitsregister einließt
hier ein mal ein code das ihr wisst was ich versuche ist aber nicht der
richtige weg
Am chip liegt ein taster mit externem pull up widerstand 10kohm an PB0
und 2 LEDS an PB3 und PB4
1
.include "tn13def.inc"
2
3
ldi r16, 0b00011000
4
out DDRB, r16
5
6
ldi r16, 0xFF
7
out PORTB, r16
8
loop:
9
in r16, PINB0
10
out PORTB3, r16
11
rjmp loop
ich wüsste nicht wie das sonst gehen sollte mit eingang und ausgang an
einem port gemeinsam setzen außer mit der bitmaske
ich bin für jede antwort dankbar
Für den einfachen Anfang reicht der sbic/sbis Befehl zum Einlesen des
Port-Pins und der sbi/cbi Befehl zur Ausgabe eines Bits auf dem
Port-Pin.
sbic - überspringe nächsten Befehl, wenn PinX im PortPinX '0' ist
sbis - überspringe nächsten Befehl, wenn PinX im PortPinX '1' ist
Beispiel: sbic PINB,PB0
rjmp xyz
rjmp Beispiel
cbi - lösche BitX im I/O PortX zu '0'
sbi - setze BitX im I/O PortX zu '1'
Beispiel: sbi PORTB,PB4
Übrigens:
1
out PORTB3, r16 // <<---- müsste Error-Meldung bringen
Hallo,
der Befehl "in" lädt ein ganzes Byte auf einmal, es ist also nicht
möglich nur ein einzelnes Bit zu laden.
Die Idee mit der Bitmaske ist hier schon richtig.
Zusätzliche Informationen zu den einzelnen ASM Befehlen von Atmel
findest du im Instruction Set
http://www.atmel.com/images/doc0856.pdf
Darin stehen auch die Informationen, auf welche Register die Befehle
anwendbar sind. Auch enthält es meist kurze Beispiele für die einzelnen
Befehle.
Gruß Kai
Hi
> an PB0 hängt ein taster mit externem pullup widerstand>und an PB3 eine LED mit der anode auf VCC
Dann solltest du statt 'sbi PORTB, PB3' besser 'cbi PORTB, PB3'
nehmen.
MfG Spess
dann leuchtet sie ohne den taster gedrückt zu haben. ich nehme an das
somit rjmp loop übersprungen wurde ohne dass der taster gedrückt wurde ,
kein plan warum
Das ist doch auch falsch! cbi soll ein Bit clearen, aber dann doch
sicher nicht im Eingabe-Register. Und der rjmp Befehl springt immer
wieder an die Sprungmarke, der Befehl darunter, der PB3 auf High setzt
wird so niemals ausgeführt.
Mein Vorschlag:
1
; PB0 = Taster, Low wenn gedrückt
2
; PB3 = LED, leuchtet wenn Low
3
4
; Schalte PB3 auf Ausgang
5
ldi r16, 0b00001000
6
out DDRB, r16
7
8
; Ausgänge auf High, Eingänge mit Pull-Ups
9
ldi r16, 0xFF
10
out PORTB, r16
11
12
loop:
13
; Eingänge einlesen
14
in r16, PINB
15
; Testen, ob Taster gedrückt ist
16
andi r16, 0b00000001
17
; Branch if equal (= zero)
18
breq gedrueckt
19
20
losgelassen:
21
sbi PORTB, PB3
22
rjmp loop
23
24
gedrueckt:
25
cbi PORTB, PB3
26
rjmp loop
Unter Zuhilfenahme des T Flags kann man es auch so machen:
1
loop:
2
; Eingänge einlesen
3
in r16, PINB
4
; Zustand des Taster (Bit 0 in r16) ins T-Flag kopieren
Hallo,
dein Programm reagiert nur einmal überhaupt, danach hängt es in einer
Endlosschleife und macht nichts mehr. Falls das nicht dein Ziel ist
tausch mal die Befehle "rjmp loop" und "rjmp ende".
Wenn du zum Programmieren AVR Studio verwendest kannst du deine
Programme simulieren und dir dabei ansehen, was jeder Schritt macht.
Gruß Kai
Noch eine Erklärung zu diesen Zeilen:
andi r16, 0b00000001
breq gedrueckt
Andi ist eine bitweise UND Verknüpfung, um r16 auf das eine Bit zu
reduzieren, wo der Taster dran hängt. Danach ist r16=0 (Low) wenn der
Taster gedrückt ist. Wenn der Taster nicht gedrückt ist, ist r16 danach
größer als 0.
Breq springt, wenn das Zero-Flag gesetzt ist. Das Zero Flag ist gesetzt,
wenn die vorherige Operation eine 0 ergeben hat, also wenn der Taster
gedrückt ist.
Hier muss man ein bisschen aufpassen, die Buchstaben "eq" (equal) nicht
wörtlich zu nehmen. Eigentlich müsste der Befehl brz (branch if zero)
heissen, um präziser auszudrücken, was der Befehl macht - das ist
zumindest meine Meinung dazu.
Der Name breq (branch if equal) geht davon aus, daß man vorher eine
compare Operation (oder eine subtraktion) durchgeführt hat. Aber das
haben wir ja nicht gemacht, wir haben eine andi (UND Verknüpfung)
vorgenommen.
Ein Blick in den Befehlssatz hilft hier, Unklarheiten zu beheben. andi
setzt das Z Flag, wenn das Ergebnis 0 ist. Und breq springt, wenn das
Z-Flag gesetzt ist.
vielen dank an Stefan das du dir so viel mühe gegeben hast die befehle
zu erklären.
habs ausprobiert und funktioniert alles prächtig :-).
nun möchte ich gern wissen wie es bei assembler aussieht wenn ich 2 oder
mehr taster zum steuern für 2 oder mehrere leds haben möchte.
wie gesagt taste-A led-A leuchtet und bei gedrückter taste-B led-B
leuchtet
ich hab mir auch schon einiges angeschaut über die Instructions die z.B
bei atmel studio dabei sind (AVR Assembler User Guide) verstehe aber
irgendwie nicht viel wenn ich mir das so durchlese ,nicht weil es mir an
englisch mangelt.
aber wenn ich sowas lese:
(i)ANDI Rd,K 16 ≤ d ≤ 31, 0 ≤ K ≤ 255 PC ← PC + 1
16-bit Opcode:
0111KKKKddddKKKK
dann sind das für mich nur irgendwelche Aneinanderreihung von Zeichen
und was hat es mit dem "Status Register (SREG) and Boolean Formulae:"
auf sich ??
chris __ schrieb:> aber wenn ich sowas lese:> (i)ANDI Rd,K 16 ≤ d ≤ 31, 0 ≤ K ≤ 255 PC ← PC + 1
Andi: And immidiate, AND-Verknüpfung direkt, also mit Konstante
RD: Destinationsregister (Ziel), erlaubt ist R16 bis R31
K: Konstante, erlaubt ist 0 bis 255
>> 16-bit Opcode:> 0111KKKKddddKKKK
0 und 1 steht für den Opcode ANDI, d steht für das Destinationsregister,
K steht für die Konstante. Alles zusammen ergibt den 16-Bit-Code des
Befehls, also 4 Befehlsbits, 4 Bits für des verwendete Register und 8
Bits für die Konstante.
> dann sind das für mich nur irgendwelche Aneinanderreihung von Zeichen
Ich hoffe, jetzt nicht mehr.
chris __ schrieb:> und was hat es mit dem "Status Register (SREG) and Boolean Formulae:"> auf sich ??
Die Befehle können Bits im SREG verändern. Mit den bedingten Sprüngen
(Branch-Befehle) kann man auf bestimmte Bits des SREG reagieren. Das
macht dann das, was in Hochsprachen mit IF erreicht wird.
...
Diese Formeln sind auch nicht so leicht zu verstehen. Aber zusammen mit
dem Text sollte es dann klar sein. Ich habe mir das im AVR Studio noch
nie angesehen, ich arbeite immer mit dem "AVR 8-bit Instruction Set"
Handbuch im PDF Format. Das steht bei ANDI:
>Performs the logical AND between the contents of register Rd>and a constant and places the result in the destination register Rd.>Rd ← Rd • K
Rd wird mit dem Ergebnis von "Rd UND K" beschrieben. Der Punkt steht für
die Bitweise UND Verknüpfung. d ist eine Registernummer und K eine
Konstante. Siehe auch die erste Seite in dem PDF mit Titel "Instruction
Set Nomenclature"
>16 ≤ d ≤ 31, 0 ≤ K ≤ 255
Das sagt und, dass der Befehl nur mit den Registern R16 bis R31
funktioniert und dass die Konstante im Bereich 0-255 sein muss (logisch,
ist ja ein 8-Bit Prozessor).
Ich interessiere mich auch immer wieder dafür, welche Flags durch den
Befehl wie beeinflusst werden. Da steht dann beispielsweise für das
Z-Flag:
Z: Set if the result is $00; cleared otherwise.
Mein Code-Beispiel kannst Du auf beleibig viele Taster erweitern. Du
machst dann halt für jede Taste eine UND Verknüpfung und einen bedingten
Sprung:
Hallo Chris,
mit Interesse habe ich Deine Aufgabenstellung gelesen,
und habe mich hingesetzt, um es in die Tat umzusetzen.
Die Hardware mit zwei Taster und zwei LEDs sieht wie folgt aus:
Taste "sw1" an PB0
Taste "sw2" an PB1 (beide Tasten gegen GND)
rote LED an PB3
grüne LED (gn) an PB4 (beide LEDs werden über Transistoren nach Vcc
gesteuert. D.h. HIGH an Ports LEDs = EIN.
Hier den Quellcode mit Studio4 erstellt.
Nach dem flashen leuchtet die rote LED, deshalb habe ich diese
zu Beginn mit cbi auf dunkel gesetzt.
1
; Projekt-Name: Projekttiny13 Datum: 21.02.2013
2
3
; Datei: Taste-LED.asm
4
5
; PORTB,xx (Output)
6
; PINB,xx (Input)
7
; DDRB,akku (Datenrichtung)
8
9
; AVR: Tiny13-20PU
10
11
.INCLUDE "tn13def.inc" ; Include-Datei für Tiny13
12
13
rjmp reset ; Reseteinsprung
14
.ORG OVF0addr ; Interrupt-Vektor
15
16
.def akku=r16
17
.def temp1=r17
18
19
reset:
20
21
ldi akku,0x18 ; 0b0001.1000
22
out DDRB,akku ; Datenricht. PB3-PB4=Outp.
23
; " " . PB0-PB1=Inp.
24
25
ldi akku,0x03 ; 0b0000.0011
26
out PORTB,akku ; PB0-PB1=PullUp
27
28
cbi PORTB,PB3
29
cbi PORTB,PB4 ; LED rot+gn zu Beginn dunkel
30
31
loop:
32
sw1:
33
sbic PINB,PB0 ; überspringe,wenn Taste sw1=LOW
34
rjmp sw2 ; springe nach sw2, wenn sw1=HIGH
35
rcall LEDrot
36
37
sw2:
38
sbic PINB,PB1 ; überspringe,wenn Taste sw2=LOW
39
rjmp sw1 ; springe nach sw1, wenn sw2=HIGH
40
rcall LEDgn
41
42
rjmp loop
43
44
LEDrot:
45
sbi PORTB,PB3 ; rote LED an PB3 = EIN
46
cbi PORTB,PB4 ; grüne LED an PB4 = AUS
47
ret
48
49
LEDgn:
50
sbi PORTB,PB4 ; grüne LED an PB4 = EIN
51
cbi PORTB,PB3 ; rote LED an PB3 = AUS
52
ret
53
54
.EXIT
Die Tab-Übersicht habe ich aus dem Forum gelernt.
Sicher mögen manche sagen "wofür Unterprogramme" aber ich arbeite
gern mit diesen...man behält eine gute Übersicht.
Gewöhne Dir evtl. auch an Kommentare zu setzen sie können
sehr hilfreich sein. Toll, daß Du in Assembler arbeitest, man blickt
einfach mehr in die Tiefe dieser AVRs.
Heute will ich mich nochmal mit Hannes Lux beschäftigen,
denn diese 1001 1010 AAAA Abbb sind für mich auch noch ein rotes Tuch.
Danke für seine Erklärung.
Also weiter üben, sonst ist manches schnell wieder weg.
Dieses Forum mit seinen Spitzenleuten wie Spess, Hannes und Oldmax
wie ich sie kennen gelernt habe...ist einfach SPITZE!
Grüße
Rolf
Rolf H. schrieb:> diese 1001 1010 AAAA Abbb sind für mich auch noch ein rotes Tuch.
Das muss man auch nicht wissen, denn man gibt die Befehle ja nicht binär
ein. Es reicht zu, wenn der Assembler das weiß und natürlich der AVR.
Wenn Du weißt, dass die Parameter des Befehls mit im Bitmuster codiert
werden, dann weißt Du eigentlich genug, die genaue Bitposition muss man
als Benutzer nicht wissen.
Wichtig für den Benutzer ist, dass man weiß, welche Flags die einzelnen
Befehle beeinflussen und auf welche Flags die Branch-Befehle reagieren.
Dazu ist es für den Anfänger sinnvoll, aus dem Datenblatt des
verwendeten AVRs die Liste "Instruction Set Summary" auszudrucken und
als Arbeitsblatt liegen zu haben.
Gleiches gilt für die Liste "Register Summary", die eine komprimierte
Zusammenstellung der Namen der I/O-Register und deren Bits darstellt.
...
haste Recht Hannes Lux,
diese beiden Listen hab ich mir vom Tiny13 und 2313 ausgedruckt.
Gehört hier zwar nicht in diesen Thread aber nur so nebenbei:
Als Test habe ich beim Tiny2313 vom PORTB mit seinen 8 Pins
sage 24 Pins als Ausgang realisiert.
Benötige ich für die Modelleisenbahn-Anlage zum schalten von
Weichen, Signale, Entkuppl. Gleise, Drehscheibe usw.
D.h. an den 8 Pins hängen parallel geschaltet 3x 74LS374
(8x D-Flips). Und vom PORTD nehme ich PD0, PD1 und PD2 die ich zu den
3 Chips an Pin 11 (Enable) führe.
Haut alles wunderbar hin..nicht nur auf dem Papier.
Werde mir bei Reichelt nen Mega 16 kommen lassen, da ich auch
Eingänge für Readkontakte brauche.
Grüße
Rolf
> D.h. an den 8 Pins hängen parallel geschaltet 3x 74LS374> (8x D-Flips). Und vom PORTD nehme ich PD0, PD1 und PD2 die> ich zu den 3 Chips an Pin 11 (Enable) führe.
Nimm das nächste mal 3 kaskadierte 74595
* du kommst mit lediglich 3 Pins am AVR durch
* wenn du dann irgendwann noch mehr Ausgänge brauchst, hängst du
hinten in der Kette einfach noch einen 595 dazu und kriegst
8 Ausgänge mehr
* die programmtechnische Ansteuerung ist auch nicht komplizierter
AVR-Tutorial: Schieberegister
Karl Heinz Buchegger schrieb:>> Nimm das nächste mal 3 kaskadierte 74595> * du kommst mit lediglich 3 Pins am AVR durch> * wenn du dann irgendwann noch mehr Ausgänge brauchst, hängst du> hinten in der Kette einfach noch einen 595 dazu und kriegst> 8 Ausgänge mehr> * die programmtechnische Ansteuerung ist auch nicht komplizierter>> AVR-Tutorial: Schieberegister
oh...weia! Den Quelltext zu erstellen könnte ich mir mit
Schieberegistern komplizierter vorstellen.
Wie einfach sieht es jetzt aus?
1. mit sbi oder cbi den Pinx aktivieren. (PORTB)
2. PORTB hängt parallel an die 3x 74LS374 (N1 bis N3)
3. Freigabe-Impuls an ausgewählten Nx....Fertig!
Hinzu kommt hier noch eine Sicherheitsstufe, die für ca. 3 Sek.
die Spannung an den Signalen bzw. Weichen freigiebt.
Die Versorgung zu den Spulen sollte nicht dauerhaft anliegen.
Wem das mehr interessieren würde, kann ich einen neuen Thread eröffnen.
Der Quelltext steht bereits und erste Gehversuche mit LEDs sind gemacht.
Grüße
Rolf
Rolf H. schrieb:> oh...weia! Den Quelltext zu erstellen könnte ich mir mit> Schieberegistern komplizierter vorstellen.
Nicht wirklich. Das ist aber eine Frage des Konzeptes.
Wenn man nur dann schiebt, wenn man denkt, dass man es braucht, dann
hast Du natürlich recht. Dann blockieren sich die Programmteile
gegenseitig, so wie es in vielen Beispielcodes von Tutorials (zum
Verstehen der ersten Schritte!) vorgebetet wird.
Legt man die Schieberei aber als Zustandsautomat (Statemachine) in den
Hintergrund (Timer-Interrupt), so braucht man sich nur noch um die
RAM-Zellen zu kümmern, deren Inhalt rausgeschoben werden sollen und
erhält ganz nebenbei noch einen Systemtakt, den man für Entprellung,
Verzögerungszeiten, Ringelpitz und Trallalla nutzen kann. Die
Vorgehensweise ist im Artikel Multitasking ganz gut beschrieben und
auch mit den knappen Ressourcen des Tiny2313 sehr gut umsetzbar.
Und mit einer vierten Leitung liest man gleichzeitig noch die Rückmelder
ein...
Spendiert man dem Tiny2313 noch einen Baudratenquarz, dann kann man über
UART auch noch den PC einbinden, was dann dank echtem RS232 auch über
USB-Seriell-Wandler funktioniert.
...
Karl Heinz Buchegger schrieb:> Nimm das nächste mal 3 kaskadierte 74595> * du kommst mit lediglich 3 Pins am AVR durch> * wenn du dann irgendwann noch mehr Ausgänge brauchst, hängst du> hinten in der Kette einfach noch einen 595 dazu und kriegst> 8 Ausgänge mehr> * die programmtechnische Ansteuerung ist auch nicht komplizierter

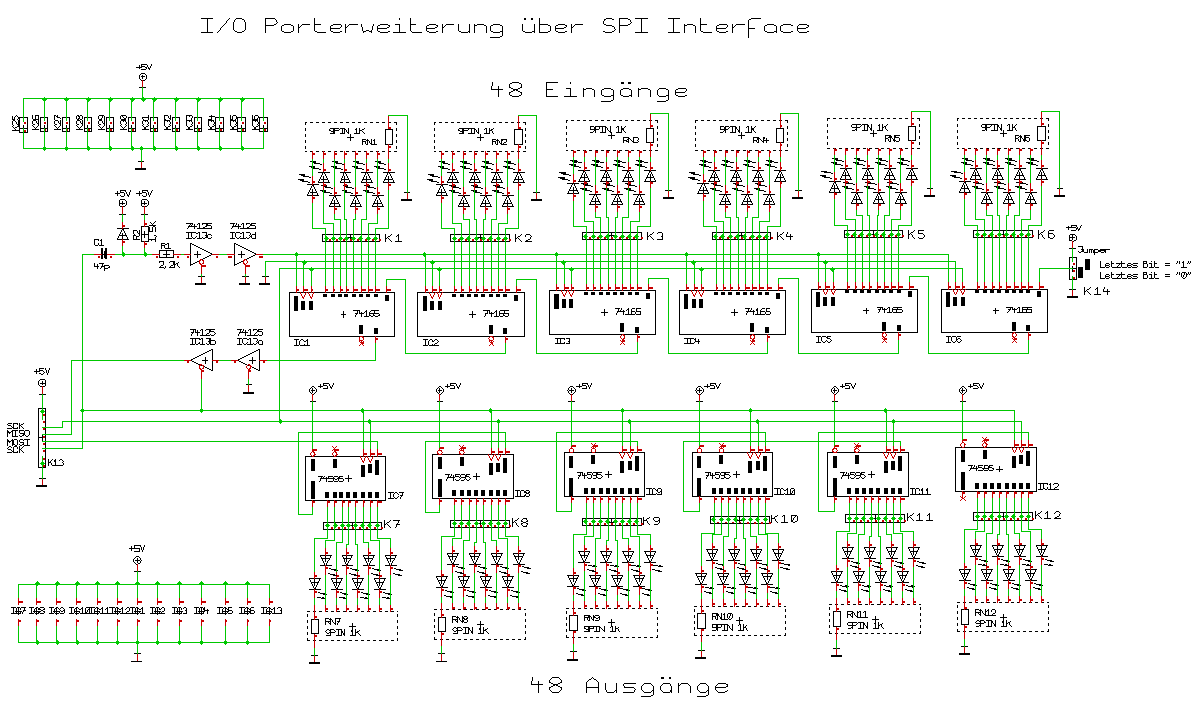

Hab dazu auchmal eine Schaltung incl. Layout gemacht. Siehe oben und
hier:
Beitrag "Re: Schieberegister 74HC595 und 74HC165"
Gruß Steffen
Rolf H. schrieb:> mh...und so sehen bei mir die einzelnen Proceduren aus:
Schau.
Das bezweifelt ja auch keiner, dass es so AUCH geht.
Aber du brauchst am µC dafür 11 Pins.
Mit Schieberegistern brauchst du nur 3 Pins. Und der Softwareaufwand
dafür hält sich in Grenzen.
Du brauchst:
* ein Register (oder ein Byte im SRAM), welches 8 Ausgangsleitungen
darstellt. Wann immer sich ein Ausgangspin ändern soll, dann wird die
Operation auf diesem Byte gemacht.
* eine Routine, die dieses Byte an das Schieberegister raustaktet.
Die Raustaktroutine ist auch nicht aufwändig. Das sind über den Daumen 7
bis 10 Befehle. Und man muss sie noch nicht mal selber ausfrufen, man
kann sich auch einen Timer aufsetzen, der alle 1 Millisekunde
(Hausnummer), dieses Byte ans Schieberegister raustaktet. Dann sieht für
den Rest des Programms die Sache so aus, dass dieses 'Spezialregister'
'magisch' auf die Ausgabepins gespiegelt wird. Um einen Ausgang zu
setzen/löschen genügt es, in diesem Register ganz einfach das
betreffende Bit zu setzen.
Und: Wenn ich will kann ich mir da auch 80 Ausgangsleitungen machen,
OHNE dass sich am zugrundeliegenden Mechanismus etwas ändert.
Ich sag ja auch nicht, dass du dein Programm oder den Aufbau jetzt
ändern sollst. Überhaupt nicht. Aber beim nächsten Entwurf sieh dir auch
mal Alternativen an. Du wirst sehen, so schwer ist das nicht. Und wenn
du das ganze in Aktion siehst wirst du auch feststellen: Am Anfang sieht
es komplizierter aus - das ist es aber eigentlich nicht. Übers ganze
Programm gesehen, ist es sogar einfacher.
Ein Signal zu schalten kann mit dem entsprechenden Unterbau dann so
einfach sein, wie
1
....
2
; Fahrstrasse freigben
3
sbi SIGNAL, S1 ; S1 auf Fahrt
4
cbi SIGNAL, S2 ; S2 auf Stop
5
cbi SIGNAL, S3 ; S3 auch auf Stop
6
sbi SIGNAL, S4 ; und S4 auf Fahrt
7
8
....
9
; Fahrstrasse wieder sperren
10
cbi SIGNAL, S2 ; S1 auf Stop
11
cbi SIGNAL, S2 ; S2 auf Stop
12
cbi SIGNAL, S3 ; S3 auch auf Stop
13
cbi SIGNAL, S4 ; und zum Schluss S4 auf Stop
14
...
und zwar im laufenden Programm, ganz ohne dass man eine Routine aufrufen
muss oder sonst irgendetwas tun muss. Am Anfang muss man ein wenig
investieren und sich den Mechanismus bauen. Hat man den aber erst mal,
dann vereinfacht sich der Rest. Und irgendwo gibt es einen
Breakeven-Point, an dem die Vereinfachung die 'Vorleistung' aufwiegt.
PS: Eigentlich sind deine Routinen nicht ganz sauber.
Deine Taktxx Routinen verändern den kompletten PORTD, was sie eigentlich
nicht tun sollten.
> das Schaltrelais was für 2 Sek.die Versorgung frei giebt>
1
> out1h: ;N1 / Q0
2
> sbi PORTB,0 ;an Pin 2c
3
> rcall Takt01
4
> rcall zeit2
5
> cbi PORTB,0
6
> rcall Takt01
7
> rcall zeit2
8
> ret
9
>
Auch so ein Thema. Verzögerungen macht man nicht durch Warten, sondern
indem man die Aufgabe einem Timer überträgt. Aber das ist eine andere
Geschichte.
Aber das wird schon. Auch Rom ist nicht an einem Tag erbaut worden. Mach
nur nicht den Fehler, dich auf dem was du erreicht hast auszuruhen. Zu
lernen, wie man Programme schreibt ist ein lebenslanger Prozess. Es gibt
immer Dinge die man besser machen kann, auch wenn sich einem nicht
sofort auf den ersten Blick erschliesst, warum sie besser sind. Man kann
sich viel von anderen Programmen abschauen, auch wenn die erst mal
scheinbar nichts mit dem eigenen Thema zu tun haben. Es geht um
Programmstrategien, die man lernt und die man dann in der jeweiligen
Situation anwendet.
also da mein Thread so beliebt ist kommt meine nächste Anfängerfrage ^^
ich möchte versuchen das ein zähler entsteht der mir den stand am port
mit leds binär ausgibt
durch anzahl der tastenklicks soll der zähler weiterzählen
ich verwende dazu den code AVR-Tutorial: Tasten \\ 4.1 Einfache
Tastenentprellung und Abfrage \\
mit timer , um die tastenanschläge zu zählen ohne prellung
nur wenn ich dann in der hauptschleife
das gemacht wird:
1
loop:
2
cli ;
3
mov temp1, key_press ; Einen ev. Tastendruck merken und ...
4
clr key_press ; Tastendruck zurücksetzen
5
sei
6
7
out led_port, leds
8
out led_port2, leds2
9
10
11
andi temp1 , 0b00000100 ;testen ob PB2 gedrückt wurde
12
breq weiter
13
inc leds
14
15
16
weiter:
17
18
andi temp1 , 0b00000010 ;testen ob PB1 gedrückt wurde
19
breq weiter2
20
inc leds2
21
22
weiter2:
23
24
rjmp loop
also an PB1 und PB2 is jeweils ein taster
und soll die register r16(PB1) und r17(PB2) jeweils hochzählen
nur funktioniert das auch , aber nur bei PB2.
stand bei leds2 bleibt gleich.
warum?
wenn wer verbesserungsvorschläge hat für den ganzen vorgang kann er sie
gerne schreiben
ich hab noch nicht so den durchblick bei assembler :-\
Hi
>aber nur bei PB2. stand bei leds2 bleibt gleich. warum?> andi temp1 , 0b00000100 ;testen ob PB2 gedrückt wurde> breq weiter> ...>weiter:>andi temp1 , 0b00000010 ;testen ob PB1 gedrückt wurde
Mit dem ersten 'andi' löschst du Bit 1. Also kann es bei der zweiten
Abfrage nie 1 sein.
MfG Spess
chris __ schrieb:> und soll die register r16(PB1) und r17(PB2) jeweils hochzählen> nur funktioniert das auch , aber nur bei PB2.
Wie Spess bereits schrieb, löscht das ANDI alle unbeteiligten Bits.
Wenn Du Bits prüfen willst, ohne sie zu verändern, dann schau Dir mal
die Skip-Befehle an (sbrs, sbrc). Sie überspringen den nächsten Befehl
(in dem dann der "Wegsprung" steht), wenn das entsprechende Bit den
entsprechenden Zustand hat.
...
Rolf H. schrieb:> aber so fehlt der richtige Durchblick!
Nööö, der Fehler ist auch so offensichtlich.
...
ich habe beschlossen, dass mein erstes vernünftiges projekt eine
binäruhr sein soll
und bin mit hilfe der tutorials auf dieser seite, und anderer quellen
auf die ich im laufe der zeit
gestoßen bin soweit gekommen.
nun würde ich gerne eine "funktion" einbauen die es mir ermöglicht die
zeit zu setzen, da die uhr
momentan ja nur von 0 wegläuft, oder mithilfe einer konstante die ich
vorgebe.
es sollte mit ganz einfachen tastern möglich sein.
ich habe schon einiges ausprobiert und mein zusammenführen von anderen
codebeispielen die ich
gefunden habe, hat leider nicht geklappt.
ich denke dass die prellung berücksichtigt werden muss oder doch nicht ?
ich bin für alle verbesserungsvorschläge offen
he chris,
Du legst ja richtig los...mit Timer1 usw.
Und Dein Thread nennt sich "anfänger bei assembler"
Das ist ja schon fortgeschritten bei assembler.
Jetzt sind hier die Provies gefragt.
Interessant für mich .equ xxxx (und dann einem Port einen Namen geben)
Grüße
Rolf
Studier im AVR-Tutorial den Abschnitt "Tasten"
AVR-Tutorial:_Tasten
Aber studier es vollständig. Probier die Programme aus. Verändere sie.
Dann wirst du auch wissen, wie du das ganze in deine Uhr einbauen
kannst.
Hi

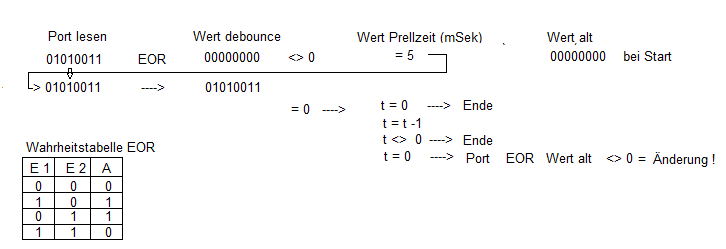

Vielleicht ergänzend dazu eine kleine Skizze
Wenn du etwas einmal nicht verstehst, dann versuch dir davon ein Bild zu
machen.
Zuerst: du liest einen Port ein. Sind die Tasten an GND gebunden, macht
es Sinn, mit einem "COM"-Befehl die Bits zu drehen. Somit entspricht
dann eine logische "1" auch einem geschlossenen Kontakt. Anschließend
der Übersicht halber den eingelesenen Wert in eine Variable.
Wenn du das in einer eigenen Routine erledigst, kannst du nun den
Portzugriff "vergessen".
Nun besteht noch die Geschichte mit dem Prellen der Kontakte, das heißt,
bis ein Kontakt ein stabiles Signal liefert, welches auch seiner Lage
entspricht. Dazu brauchst du eine Variable, die du auf einen Wert setzt.
In meiner Skizze würden 5 Programmzyklen bis zur stabilen Kontaktlage zu
grunde gelegt. Das ist ziemlich ungenau und deshalb läßt man eigentlich
den Timer diesen Part erledigen. Aber belassen wir es erst einmal mit
Programmzyklen.
Wenn du den frisch eingelesenen Wert mit einem "alten" Wert Exclusiv -
Oder verknüpst, dann bekommst du nur bei einem unterschiedlichen
Bitzustand eine "1" als Ergebnis. Da hier Byteweise gearbeitet wird, ein
Beispiel:
11001110
EOR 01110011
---------------
= 10111101
Du mußt also die Bitverknüpfung senkrecht durchführen. Da alt und neu
unterschiedlich sind, hat sich was am Port getan, sonst wäre das
Ergebnis 0
Daher starten wir nun den Entprellvorgang, d.H. wir warten etwas, bis
die "alten" und neuen Signalmuster wieder gleich sind und das sieht dann
so aus:
01110011
EOR 01110011
-----------------
= 00000000
Nun wird noch der Zeitzähler bis 0 herab gezählt und dann ist das
Ergebnis des Ports gültig. Jetzt folgt die Flankenerkennung. Auch hier
gibt es einen letzten gültigen Wert und den nun ermittelten neuen
gültigen Wert.
Diese beiden Werte werden ebenfalls mit EOR verknüpft, um die Bits zu
erfassen, welche sich geändert haben. Also, das Ergebnis Alt EOR neu
ergibt eine "1", wo sich ein Bit entweder von "0"nach "1" oder umgekehrt
geändert hat. Etwa wie ein "KeyPressed" oder "KeyUp"-Signal.
alter Wert 11001110
neuer Wert 01110011
-----------------------
= 10111101
Nehmen wir nun das Ergebnis aus EOR und Verunden es mit dem alten Wert,
der noch in der Ablage liegt ist klar, nur Änderungen von "1" nach "0"
bleiben übrig.
Dazu:
alter Wert neuer Wert
11001110 01110011
Ergebnis aus EOR 10111101 10111101
--------- --------
Ergebnis aus UND 10001100 00110001
Bits von "1" Bits von "0"
nach "0" nach "1"
(KeyUp) (KeyPressed)
Mit diesen Bits lassen sich nun Event-Steuerungen bauen, z. B. einen
Tasten betätigt Zähler.
Dazu wird geprüft, ob ein KeyPressed vorliegt, entsprechend dem Ergebnis
der Counter hochgezählt und Keypressed auf "0" gesetzt.
Viel Stoff, aber hier wird klar, wie man mit Bitmanipulation eine
Ereignissteuerung aufbaut. Man muß die Bits im Kopf schon ganz schön hin
und her werfen, bis ein gewünschtes Ergebnis erwartet werden kann. Aber
einfach langsam Schritt für Schritt nacharbeiten. Einmal verstanden,
dann ist der Knoten gelöst.
Gruß oldmax
Thread beobachten
Seitenaufteilung abschalten
