Hallo leute Ich hab mal ne frage : Wie weiß man auf welche Koordinaten oder richtigen Stelle die Pin header im Programm Eagle auf der Board datei hingesetz gehören? Lg Christof
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Christof schrieb: > Wie weiß man auf welche Koordinaten oder richtigen Stelle die Pin header > im Programm Eagle auf der Board datei hingesetz gehören? Aus der Maßzeichnung.
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Und wo kann man diese Maßzeichnung für den Mikrokontroller 2560 finden?
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Christof schrieb: > Und wo kann man diese Maßzeichnung für den Mikrokontroller 2560 finden? im datenblatt
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Ich kann aber leider keine Maßzeichnung im datenblatt finden :(
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
http://www.atmel.com/Images/doc2549.pdf Seite: 424
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Hi
>Ich kann aber leider keine Maßzeichnung im datenblatt finden :(
Gibt es aber im Datenblatt unter 'Packaging Information'.
Aber vielleicht solltest du mal genauer erklären, was du suchst. Deine
Frage ist mehr als konfus.
MfG Spess
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Nein, ich meine etwas anderes, aber trotzdem danke schon mal. Ich meine mit welchen Koordinaten die Pin header belegt sind, denn ich will mir Platine machen und da brauche ich die Koordinaten dazu dass die Pin header die auf der neuen Platine exak mit den Pin header von meinem Mikrokontroller board zusammen passt!
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Hi >Ich meine mit welchen Koordinaten die Pin header belegt sind, denn ich >will mir Platine machen und da brauche ich die Koordinaten dazu dass die >Pin header die auf der neuen Platine exak mit den Pin header von meinem >Mikrokontroller board zusammen passt! Wenn du kein Maßbild von deinem unbekannten Microkontroller board hast, wirst du um Messen nicht herumkommen. MfG Spess
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Oke danke, ich wollt nur Fragen, denn ich bin noch ein Anfänger in diesem Bereich.
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
> Koordinaten die Pin header belegt sind?
Meinst du das?
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
Christof schrieb: > meinem > Mikrokontroller board zusammen passt! In dem Datenblatt/Anleitung deines Boards sollte sowas sein.
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass
oder meinst du das?
Re: Atmega 2560 wie weiß man wo die Ports an einem Peripherie shield belegen muss dass es genau pass

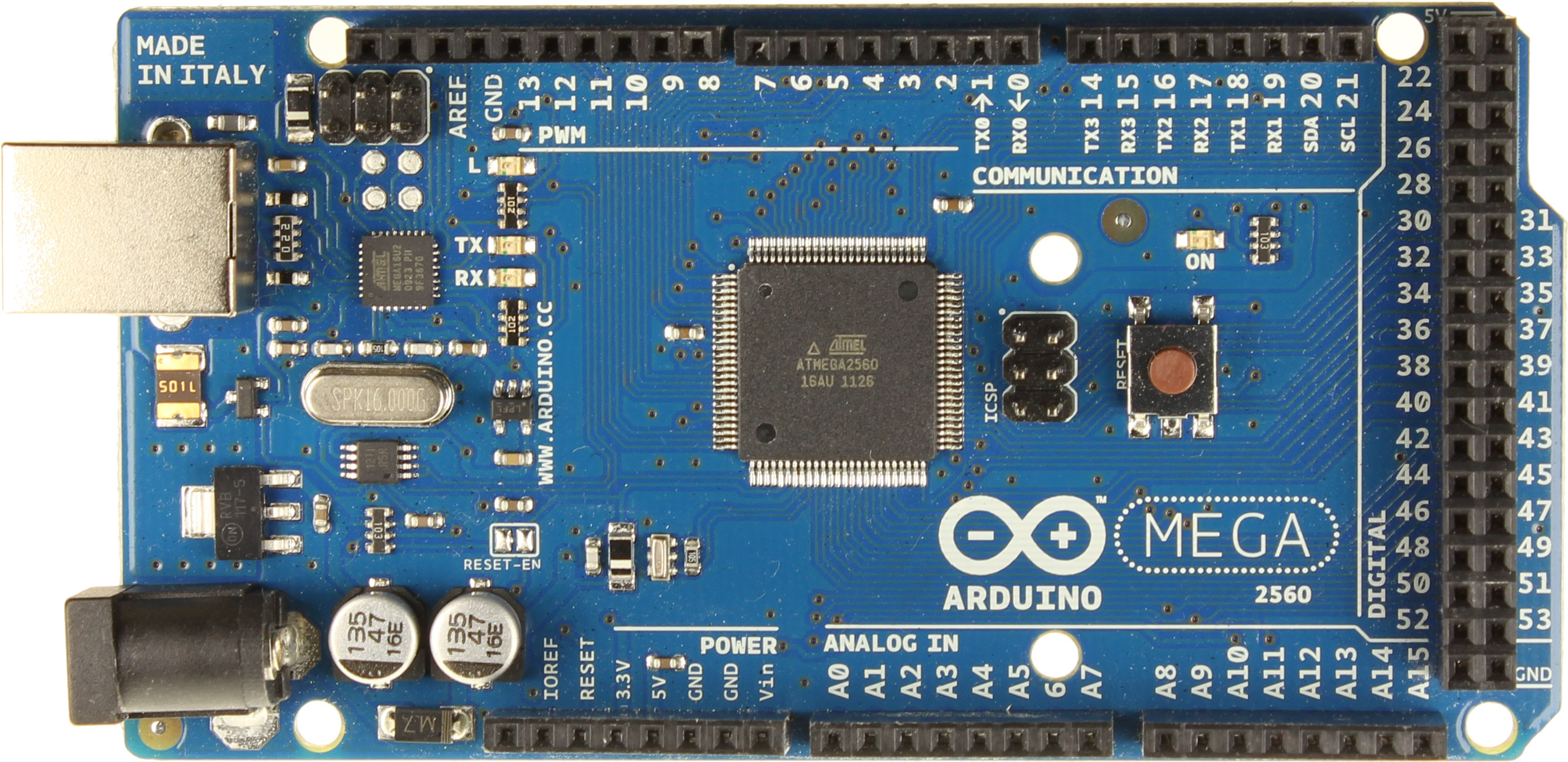

Du meinst doch bestimmt einen Arduino mit dem Atmega2560 drauf. Hier ist ein Link: http://arduino.cc/en/Main/arduinoBoardMega2560 Dort sind auch Eagle-Dateien mit dabei, so daß Du Dir dort gleich die passenden Maße herholen kannst. In der Not kannst Du ja auch mal mit einer Liebe-Scher, äh Schiebelehre die Maße abnehmen. MfG Paul
