Anfängerfrage - Stoppuhr mittels CCP Module

[David M (Gast)]

Hallo,

ich bin gerade dabei, eine Stoppuhr mittels des CCP Modules zu
realisieren. Die Ausgabe der laufenden Zeit am LCD funktioniert schon.
Jetzt würde ich das Programm aber gerne so anpassen, dass beim Drücken
einen Tasters die Messung gestartet wird und beim Drücken eines 2

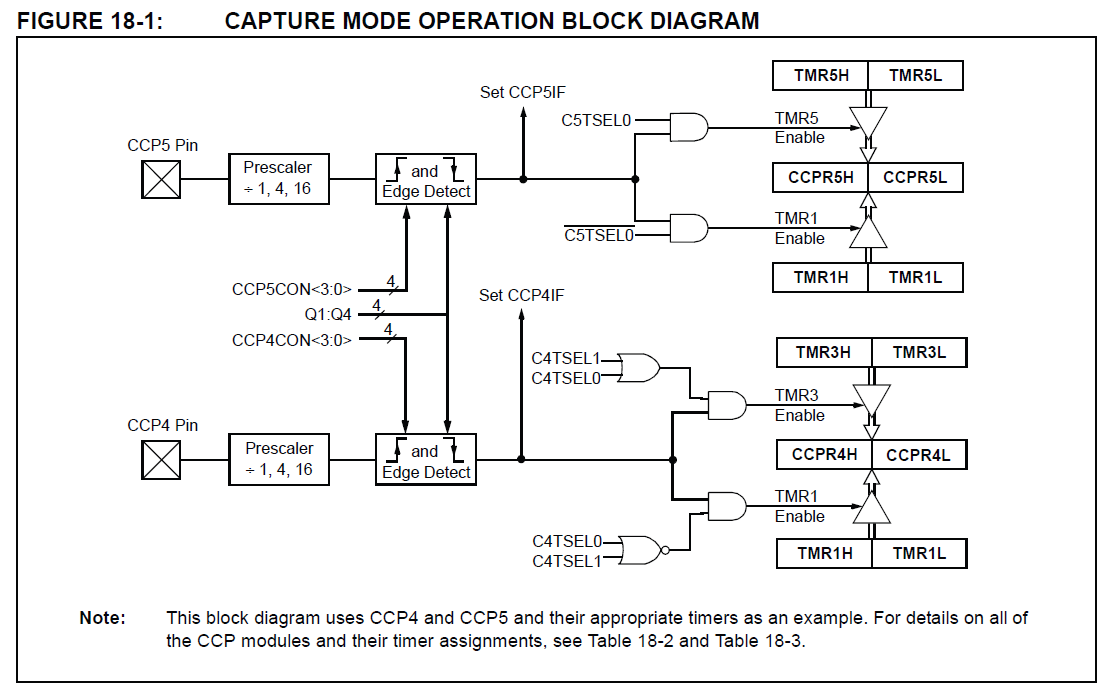

Tasters gestoppt wird. Ich habe im Datenblatt was gelesen con CPP1_High
aber ich habe leider keine Idee wie ich das genau implementieren soll.
Kann mir vl bitte Jemand helfen?

PIC: 18F27J53

Hier mein derzeitiges Programm:

//
//
// myPIC/Bootloader-Demo  Test-Ausgabe
// ---------------------
//
//     Compiler:  CCS 4.3.0.357
//     Hardware:  myPIC mit HTL-BootLoader
//                Prozessor:  PIC 18F27J53  48MHz (20MHZ-Quarz mit PLL)
//
//     Funktion:  Test-Ausgabe am LCD-Display
//
// uC-Einstellungen --------------------------------------------------------
#include <18F27J53.h>
#device ADC=12                                // nicht verändern
#fuses  HSPLL,PLLEN,PLL5, NOCPUDIV, NOWDT,NOPROTECT              // nicht verändern
#fuses  ADC12, RTCOSC_INT, DSWDTOSC_T1                    // nicht verändern
#use    delay(clock=48000000)                        // nicht verändern

// Für Bootloader ------------------------------------------------
#build (reset=0x1000, interrupt=0x1008)  // neue Adressen          // nicht verändern
#org 0x0,0xfff {}            // res. Bereich            // nicht verändern
// ---------------------------------------------------------------

//
//LCD Lib
#include "D:\Dropbox\Abend-HTL\6ABELI\FTKLÜ\Mini-Projekt\Programm\LCD.c"
//
int hs;    // hunderstel Sekunden
int zs;    // zehntel Sekunden
int s;     // Sekunden
int m;     //Minuten

#Int_CCP5 // ISR für Timer1 (alle 10ms)
void time()
{
   hs += 1;
   if(hs == 10)
   {
      hs = 0;
      zs += 1;
      if(zs == 10)
      {
         zs = 0;
         s += 1;
         if(s == 60)
         {
            s = 0;
            m += 1;
         }
      }
   }
}
// Hauptprogramm
void main()
{
   hs = 0;    // hunderstel Sekunden
   zs = 0;    // zehntel Sekunden
   s = 0;     // Sekunden
   m = 0;     //Minuten

   Setup_Timer_1(T1_Internal | T1_DIV_BY_8); // Interner Takt, 1:8
   Setup_CCP5(CCP_COMPARE_RESET_TIMER);

   enable_interrupts(GLOBAL);    // Globaler Interrupt wird aktiviert
   enable_interrupts(Int_CCP5);  // CCP1 Interrupt wird aktiviert


   CCP_5=15015; // alle 9999 Zyklen

   // Splash Screen
   lcd_init();
   lcd_gotoxy(1,1);
   lcd_putc("ARZ-GPS\n");
   lcd_putc("V 0.1");
   delay_ms(500);
   printf(lcd_putc,"\f1.Runde:");

     while(1)
   {
      if(m > 0)
      {
         lcd_gotoxy(9,1);
         printf(lcd_putc,"%02u:%02u:%u",m,s,zs);
      }
      else
      {
         lcd_gotoxy(9,1);
         printf(lcd_putc,"%02u:%u",s,zs);
      }
      delay_ms(100);
   }
}
