Umstieg von Protel auf Altium Designer

[Full W. (realjey)]

Hallo liebes Forum,

ich bin gerade dabei als Proteluser auf Altium umzusteigen und habe doch
einige Probleme.

Ich werde in diesem Thread denke ich immer mal wieder eine Frage
stellen, hoffe das ist OK...

Meine ersten beiden Fragen zu den absoluten Basics:

1) Bisher habe ich es nicht geschafft ein 'sichtbares' Raster (GRID) für
die Schematics einzustellen. Gibt es das in Altium nicht mehr?

2) In Protel erzeugt man aus den Schematics herraus ja eine Netlist,
welche dann im PCB geladen wird. Wie funktionert das in Altium?, diese
Funktion finde ich auch nicht. Ich kann nur direkt das PCB updaten, aber
eine Netlisterstellung finde ich nicht.

THX

[Ralf S. (spacedog)]

Altium stellt sehr gute Tutorials zur Verfügung, welche den Workflow
erklären:

http://wiki.altium.com/display/ADOH/Tutorial+-+Getting+Started+with+PCB+Design

Als ich mit dem Altium Designer angefangen hatte, besuchte ich eine
eintägige, kostenlose Seminar-Schrägstrich-Werbeveranstaltung. Das hatte
mir mit dem Einstieg ein wenig geholfen. Evtl. wird das heutzutage auch
noch angeboten.

[Christian B. (luckyfu)]

Der normale worklflow ist der, daß du ein (PCB-) projekt erstellst und
in dieses deine Schematics sowie das PCB einlädst.
Nachdem du die Schematics fertig hast gehst du in das PCB und klickst
dort auf "Design -> Import Changes from *.Prjpcb"
das wars. Du musst nichts extra ausgeben und einlesen.

Die Rasterung kannst du schon sichtbar einstellen, dazu im Schematic
rechtsklick -> Grids und hier einstellen, was immer du willst. (Spalte
Visible Grids ist evtl. sinnvoll)

Du solltest dir aber lieber erstmal das Wiki durchlesen um diese
Grundlagen zu erarbeiten.

[Gregor B. (Gast)]

full well schrieb:
> 1) Bisher habe ich es nicht geschafft ein 'sichtbares' Raster (GRID) für
>
> die Schematics einzustellen. Gibt es das in Altium nicht mehr?

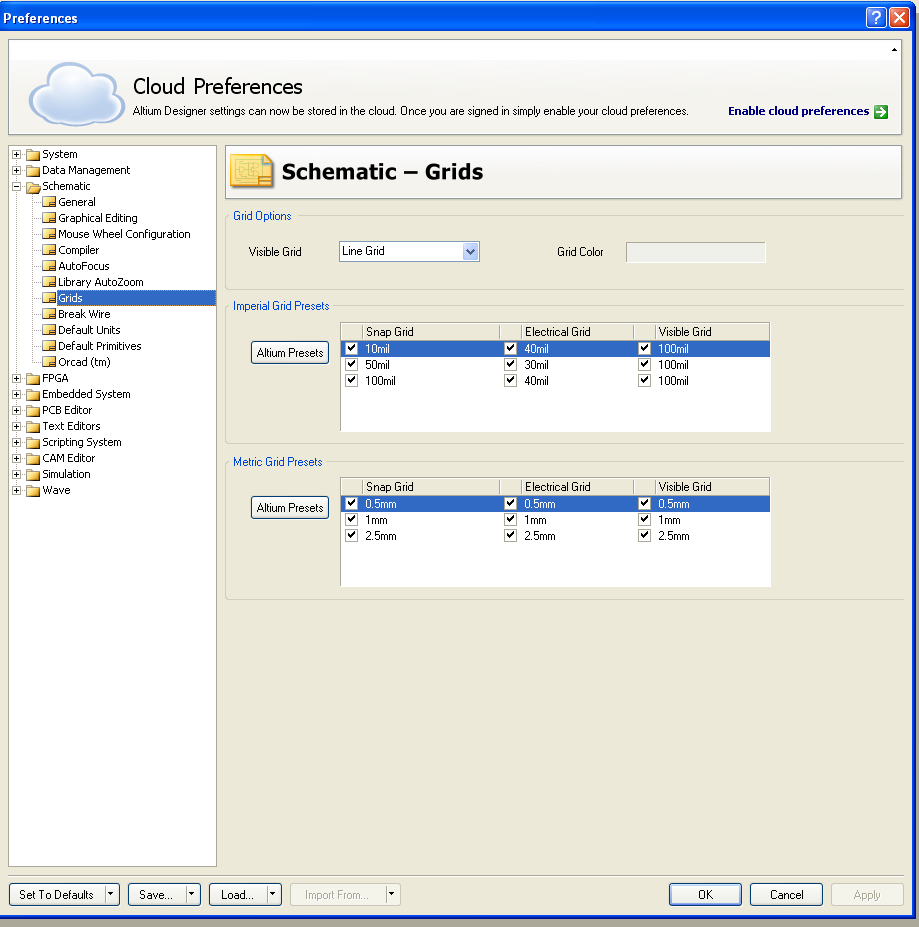

Siehe Bild.

full well schrieb:
> Ich kann nur direkt das PCB updaten, aber
>
> eine Netlisterstellung finde ich nicht.

Die braucht es auch nicht mehr, kannst Sie dennoch erstellen.

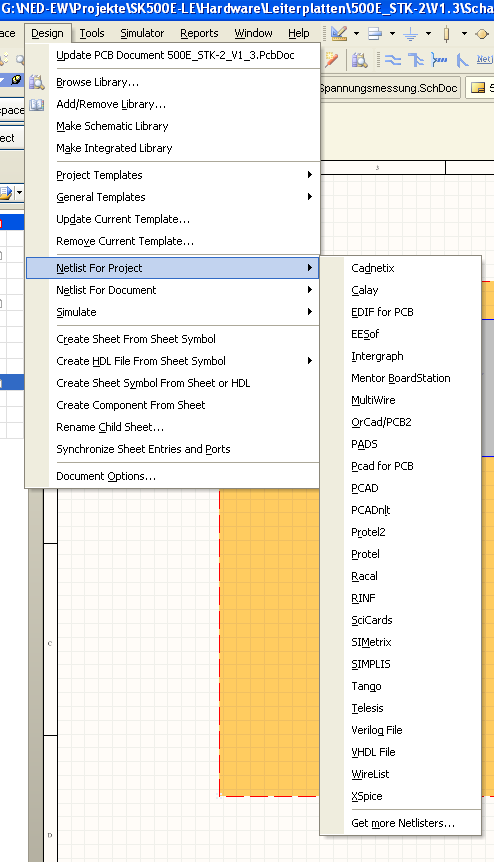

Siehe Bild.

Altium Designer verbindet Schaltplanelemente mit PCB-Elementen über sog.
Component Links und matched nicht über die Designator.
Kann es zwar auch, jedoch sind die Component Links für einige Funktionen
zwingend erforderlich (z.B. Erzeugung der Pick-and-Place-Daten).
Diese findet man nicht in der Netzliste, daher ist diese im Altium
Designer nutzlos.

[Full W. (realjey)]

Danke erstmal!

[Full W. (realjey)]

Gregor B. schrieb:
> full well schrieb:
>> 1) Bisher habe ich es nicht geschafft ein 'sichtbares' Raster (GRID) für
>>
>> die Schematics einzustellen. Gibt es das in Altium nicht mehr?
>
> Siehe Bild.
>

Habe bei den Grids alles so eingestellt, trotzdem habe ich bei den
Schematics keinen visible grid...der Hintergrund ist einfach weiß.

[большои Грясный цомби (Gast)]

rightclick - options - document options - sheet options - grids.
snap =5, visible = 10, electrical = 4

Allenfalls waere ein 3 Tageskurs angebracht. 1200 Euro oder so.

[Full W. (realjey)]

Jetzt hat es geklappt...Grid Color ist per Default auf weiß
eingestellt^^

[oweowe (Gast)]

full well schrieb:
> ich bin gerade dabei als Proteluser auf Altium umzusteigen und habe doch
> einige Probleme.

Hast Du einen Arbeitgeber? Es gruselt mich geradezu davor, junge
Ingenieure einzustellen, die den heutigen Bildungsstand aufweisen. Falls
der Knopf der Klospülung an einer anderen Stelle ist, findest Du sicher
auch ein Forum, dass Dir hilft.

[большои Грясный зомби (Gast)]

>Falls der Knopf der Klospülung an einer anderen Stelle ist, findest Du sicher
auch ein Forum, dass Dir hilft.

Ich wuerd auch in diesem Fall einen 3 taegigen Schulungskurs empfehlen
und auch anbieten...

[Full W. (realjey)]

oweowe schrieb:
> Hast Du einen Arbeitgeber?

Hast du soziale Kompetenz?

oweowe schrieb:
> Es gruselt mich geradezu davor, junge
> Ingenieure einzustellen, die den heutigen Bildungsstand aufweisen

Es gruselt mir geradezu davor, mit Ingenieurs-Fachidioten ohne jegliche
soziale Kompetenz zusammen arbeiten zu müssen, die egal welchen
Bildungsstand aufweisen.

oweowe schrieb:
> Falls
> der Knopf der Klospülung an einer anderen Stelle ist, findest Du sicher
> auch ein Forum, dass Dir hilft.

Falls der Knopf für das verlassen des Forums an einer anderen Stelle
sitzt, kann ich dir gerne weiterhelfen.

Nur weil du oder dein Boss nicht in der Lage ist gescheite Bewerber
auszuwählen und deswegen nur Nullnummern bei euch auftauchen, solltest
du nicht die aktuelle Ingenieursgeneration in ihrer Gesamtheit schlecht
machen. Das zeugt nicht gerade von Weitblick, sozialer Kompetenz und
Menschenkenntnis. Nur mal so als Tipp, eventuell hilft es bei dem
nächsten Bewerbungsgespräch...

[Tobias (Gast)]

Ralf Schwarz schrieb:
> Als ich mit dem Altium Designer angefangen hatte, besuchte ich eine
> eintägige, kostenlose Seminar-Schrägstrich-Werbeveranstaltung. Das hatte
> mir mit dem Einstieg ein wenig geholfen. Evtl. wird das heutzutage auch
> noch angeboten.

Die sind wirklich zu empfehlen.

[Manni (Gast)]

@ full well

Scheinbar bist du leicht reizbar.
Ich gehe mal davon aus das du ein Kellerbastler mit geklauter AD Version
bist und deine LED-Blinker nicht hinbekommst.

Ansonsten ist eine solche pubertierende Reaktion nicht zu erklären!


Manni

[Full W. (realjey)]

Manni schrieb:
> Ich gehe mal davon aus das du ein Kellerbastler mit geklauter AD Version
> bist und deine LED-Blinker nicht hinbekommst.

Schlimmer, ich bekomme meine R-Parallelschaltung nicht zu Ende weil ich
seit Tagen den Knopf für die Klospülung suche.

[Full W. (realjey)]

So, mittlerweile klappt es ganz gut.

Allerdings habe ich noch Probleme mit den Bussen. Ich habe an einem FPGA
mehrere Busse angeschlossen, in Protel hat das so einwandfrei geklappt.
Bei den Bussen TX[0..7] und RX[0..7] bekomme ich jetzt aber beim
kompilieren immer die Fehlermeldung "Duplicate Net Name".

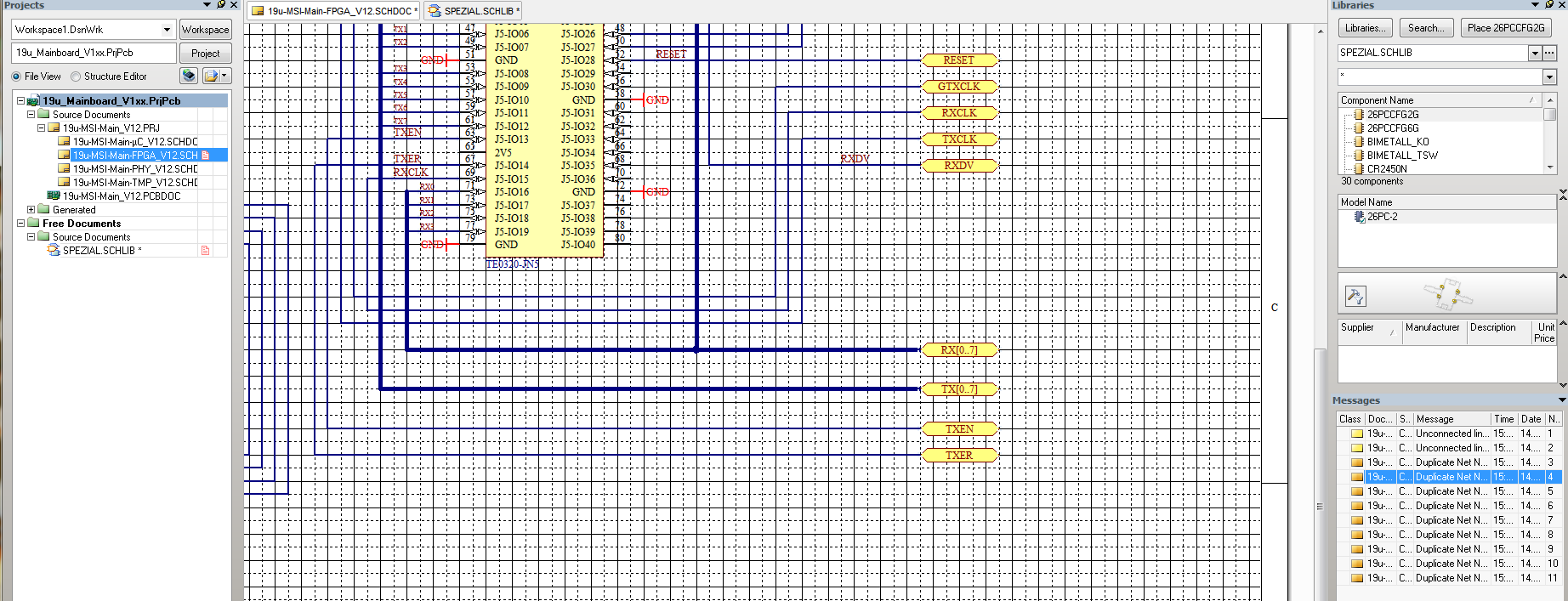

Im Anhang habe ich es mal dargestellt.

Wäre jemand so nett mir hier meinen Fehler auf zu zeigen, AUCH wenn ich
Probleme habe die Klospülung zu finden :)

Danke schonmal!
