Hallo, ich habe eine Super nintendo und möchte gerne einen Controller
Simulieren.
Auf dem Bild im Anhang sieht man wie die Supernintendo mit dem
controller Kommuniziert.

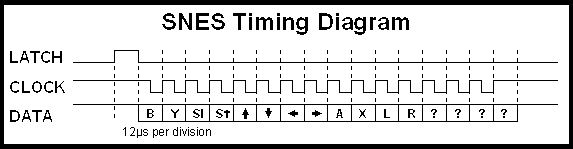

Was auf dem Bild falsch dargestellt ist, das Signal "Data" ist zwischen
den Abfragen immer LOW, und wird mit dem start bit "Latch" auf high
gesetzt.
Das heißt mein ATtiny (13 und 2313 zur verfügung) muss:
Latch und Data = low
Clock = high
1. Warten bis Latch high
2. Data high
3. 12 µs warten
4. die nächsten 12 µs, je nach dem low wenn taste gedrückt, oder high
wenn nicht.
5. zum schluss Data wieder low.
Clock kann ich normalerweiße ignorieren oder? Der ist nur dafür, das im
Schieberegister die zahlen geschoben werden.
Ich habe schon vieles versucht, eine Schleife um auf Latch = high zu
warten, bitwait auch schon usw. Waitus ist zu ungenau, und laut Bascom
bei 4mhz das mindeste 5us, arbeite aber mit 1mhz, noch (habe mich nocht
nicht wirklich mit den Fusebits auseinander gesetzt. "!NOP" habe ich
auch schon versucht, klappt auch nicht.
Wenn ich meine Versuche am SNES anstecke, werden "Start und Select"
erkannt. Ich kann allerdings nicht sagen, ob einfach nur alle Tasten
erkannt werden, oder nur Start und Select.
Ich habe leider keinen Externen Quarz.
Wie kann ich das leicht in BASCOM bewerkstelligen?
Daniel J. schrieb:> Wie kann ich das leicht in BASCOM bewerkstelligen?
Indem man die Peripherie, hier USI als Slave, nutzt. Ob das Bascom
unterstützt weiß ich nicht. Aber mit dem Datenblatt ist das selbst von
Hand nicht schwer.
Daniel J. schrieb:> 1. Warten bis Latch high> 2. Data high> 3. 12 µs warten> 4. die nächsten 12 µs, je nach dem low wenn taste gedrückt, oder high> wenn nicht.> 5. zum schluss Data wieder low.
Das ist ganz großer Mist.
Das ganze 'Protokoll' ist vollständig in Form der jeweiligen
Schaltflanken definiert. Es gibt keinen Grund, warum du da jetzt
irgendwelche windigen Zeitsteuerungen einbauen musst.
> Clock kann ich normalerweiße ignorieren oder? Der ist nur dafür, das im> Schieberegister die zahlen geschoben werden.
Clock ist dein Signal, wann du das nächste Datenbit auf den Ausgang
legen sollst. Sieh dir das Diagramm an, daraus geht eindeutig hervor,
wann welche Aktion bei welchem Flankenwechsel auf einem der beiden
Eingangsleitungen passieren soll.
> Wie kann ich das leicht in BASCOM bewerkstelligen?
Indem du es vernünftig machst.
Vergiss die 12µs. Die sind nur dazu da, damit es eine Obergrenze gibt,
d.h. dein NS wird das Schieberegister nicht beliebig schnell austakten.
Wenn auf Clock die Schaltflanke Low->High kommt legst du das nächste Bit
auf die Data-Leitung. Die fallende Schaltflanke ist der Zeitpunkt an dem
das erledigt sein muss und interessiert dich nicht weiter.
Latch sagt dir, dass jetzt eine komplette Übertragungssequenz beginnt.
Mit der fallenden Flanke von Latch (oder auch mit der steigenden) legst
du das allererste Datenbit auf den Data Ausgang.
> und wird mit dem start bit "Latch"
Latch ist kein "Startbit", sondern das Signal an ein echtes
Schieberegister doch bitte jetzt den Inhalt der externen Leitungen zu
sichern und zum austakten bereit zu stellen.
Der ganze Ablauf wird einfach nur durch die entsprechenden Pegelwechsel
gesteuert. Und der NES gibt den Takt vor. D.h. dein halbes Programm wird
nur daraus bestehen, auf die jeweiligen Pegelwechsel zu warten oder
diese Aufgabe der Hardware (USI) zu überlassen, wenn dein Tiny das kann.
Problem mit der USI könnte höchstens sein, dass der NES ein 16-Bit
Schieberegister voraussetzt und die USI nur 8-bittig ist.
Usi sagt mir nichts, mal reinlesen
Wie genau soll ich auf die Veränderung von Clock Auslesen? Per bitwait?
Mit bitwait Hab ich's nämlich auch schon versucht.
Daniel J. schrieb:> Usi sagt mir nichts, mal reinlesen>> Wie genau soll ich auf die Veränderung von Clock Auslesen? Per bitwait?> Mit bitwait Hab ich's nämlich auch schon versucht.
Na, dann zeig mal.
Portb.0 = 0 'data grundstellung, high = taste nicht gedrückt, low, taste gedrückt
15
16
17
Tosnes Alias Portb.0
18
Fromsnes Alias Pinb.1
19
Clock Alias Pinb.2
20
21
Dim A As Byte
22
23
Do
24
Bitwait Fromsnes , Set 'warte auf latch = high
25
Tosnes = 1 'data = high
26
Bitwait Clock , Reset 'warte bis clock = low
27
Tosnes = 0 'taste "B" gedrückt
28
Bitwait Clock , Set 'warte bis clock wieder high
29
Tosnes = 1 'alle anderen tasten, high = nicht gedrückt
30
31
For A = 1 To 11 'Y, start, select, hoch, runter, links, rechts, A, X, L, R = nicht gedrückt
32
Bitwait Clock , Reset
33
Next A
34
35
Tosnes = 0 'data grundstellung
36
37
38
Wait 5 'alle 5 sekunden taste "B" drücken
39
Loop
40
41
End
Ich habe folgendes im internet gelesen:
> The controllers> serially shift the latched button states out pin 4 on every rising edge> of the clock, and the CPU samples the data on every falling edge.
Bedeutet, das der CPU des Snes, die buttons bei jedem "low" des Clocks,
die Buttons abruft. Jetzt weiß ich halt nicht, ob des ATtiny den ausgang
so schnell auf "low" setzen kann, und somit dem CPU zuvorkommt.
Ich bin ratlos.
Es funktioniert zum teil.
Die Taste B wird gedrückt, allerdings nicht jede 5 Sekunden, sondern
ununterbrochen.
Auch wundert es mich, das ich Vcc des ATtiny13 nicht mit strom versorgen
muss, wieso?
Daniel J. schrieb:
es im internet gelesen:
>> The controllers>> serially shift the latched button states out pin 4 on every rising edge>> of the clock, and the CPU samples the data on every falling edge.>> Bedeutet, das der CPU des Snes, die buttons bei jedem "low" des Clocks,> die Buttons abruft. Jetzt weiß ich halt nicht, ob des ATtiny den ausgang> so schnell auf "low" setzen kann, und somit dem CPU zuvorkommt.> Ich bin ratlos.
Für dich ist die 'raising edge', also der Übergang low->high der
zeitpunkt an dem du die Daten wechseln kannst. Wenn der clock seinen
Übergang high->low macht, holt sich die NES dieses eine Bit. Zu dem
Zeitpunkt muss es aber schon stehen! Ist ja kein Problem: Wenn der Clock
auf high geht (bzw. gleich danach) kannst du gefahrlos das nächste Bit
anlegen. Du musst nur damit fertig sein, bevor die nächste fallende
Flanke kommt. Für dich als Lieferant sind nur die steigenden Flanken
an Clock wichtig. Das ist der Zeitpunkt an dem dir die NES mitteilt:
bitte jetzt das nächste Bit an die Datenleitung legen, ich warte noch
ein wenig und wenn ich dann den Clock auf Low ziehe, dann hol ich mir
den Zustand der Leitung.
Oder in deiner Grafik ganz oben:
Dein Zeitpunkt zum Wechseln der Bits ist jeweils der Anfang des
Kästchens. Die NES holt sich dann das Bit jeweils in der Mitte des
Kästchens.
Schau dir die Grafik an. Was passiert jeweils am Anfang jedes Kästchens?
Das sind die Dinge auf die du einen bitwait ansetzen musst und wenn
dieses Ereignis da ist, dann legst du schnell das Datenbit des gerade
beginnenden Kästchens raus und wartest auf den Anfang des nächsten
Kästchens.
Daniel J. schrieb:> Auch wundert es mich, das ich Vcc des ATtiny13 nicht mit strom versorgen> muss, wieso?
Versorg ihn mit Strom.
Wenn nicht, dann 'versorgt' sich der Tiny über irgendwelche dubiose
Kanäle aus den Portpins. Dazu sind die aber nicht gedacht.
> Wait 5
da musst du dir was anderes einfallen lassen.
Wenn der Puls am Latch kommt, dann will die NES die Daten haben. Es
liegt nicht an dir da zu warten. Puls an Latch bedeutet: Jetzt her mit
den Daten.
Dein Programm ist nicht mehr länger gegenüber der NES das Programm
welches das Sagen hat. Die NES hat das Sagen!
Und im Endeffekt wird man da auch keinen Bitwait nehmen, sondern das
Ganze zb mittels Interrupt lösen. Aber eines nach dem anderen. Erst mal
musst du den Mechanismus verstehen.
> Aber eines nach dem anderen. Erst mal> musst du den Mechanismus verstehen.
Da muss ich dir recht eben, deswegen versuche ich das alles. Verstanden
hab ich die Grafik mittlerweile, nur die umsetzung ist noch eine hürde
:D.
Ich habe nun folgenden code, wenn vcc vom ATtiny nicht angeschlossen
ist, funktioniert alles, Mario springt und läuft nach vorne, also "B +
rechts" gedrückt. Wenn ich allerdings den ATtiny mit 5 volt versorge,
läuft er nurnoch nach vorne, oder es passiert garnichts mehr. Ist mir
unerklärlich.
Benötige ich den Pullup für den eingang? Beide snes liefert 5 volt und
der ATtiny läuft auch mit 5 volt.
1
$regfile = "attiny13.dat"
2
$crystal = 1200000
3
$framesize = 10
4
$swstack = 10
5
$hwstack = 10
6
7
8
9
Config Pinb.2 = Input 'clock
10
Config Pinb.1 = Input 'Latch
11
Config Portb.0 = Output 'Data
12
Portb.1 = 1 'latch Pullup Widerstand ein
13
Portb.2 = 1 'clock Pullup Widerstand ein
14
Portb.0 = 0 'data grundstellung, high = taste nicht gedrückt, low, taste gedrückt
15
16
17
Tosnes Alias Portb.0
18
Fromsnes Alias Pinb.1
19
Clock Alias Pinb.2
20
21
22
23
Do
24
Bitwait Fromsnes , Set 'warte auf latch = high
25
Tosnes = 1
26
Bitwait Fromsnes , Reset 'warte auf latch wieder low
27
Tosnes = 0 'taste "B" gedrückt
28
Bitwait Clock , Reset 'warte bis clock low
29
Bitwait Clock , Set 'warte bis clock wieder high
30
Tosnes = 1 'alle anderen tasten bis auf "rechts" nicht gedrückt
31
32
33
Bitwait Clock , Reset 'warte bis clock wieder low
34
Bitwait Clock , Set 'warte bis clock wieder high
35
Bitwait Clock , Reset
36
Bitwait Clock , Set
37
Bitwait Clock , Reset
38
Bitwait Clock , Set
39
Bitwait Clock , Reset
40
Bitwait Clock , Set
41
Bitwait Clock , Reset
42
Bitwait Clock , Set
43
Bitwait Clock , Reset
44
Bitwait Clock , Set
45
46
Tosnes = 0 'taste "rechts" gedrückt
47
Bitwait Clock , Reset
48
Bitwait Clock , Set
49
Tosnes = 1
50
Bitwait Clock , Reset
51
Bitwait Clock , Set
52
Bitwait Clock , Reset
53
Bitwait Clock , Set
54
Bitwait Clock , Reset
55
Bitwait Clock , Set
56
Bitwait Clock , Reset
57
Bitwait Clock , Set
58
59
60
61
62
Tosnes = 0 'data grundstellung
63
64
65
Loop
66
67
End
Und das mit dem "wait 5" ist mir dann auch aufgefallen.
War ja wirklich dumm :D.
Daniel J. schrieb:> Kann es eventuell daran liegen, dass ich wirklich NUR den ATtiny ohne> kondensator und 10k an RESET, an dem Super nintendo anschließe?
Deinen bisherigen Beiträgen nach ist das bestimmt nicht das einzige
Problem. Allerdings solltest du diese beiden Dinge, vorallem den
Abblockkondensator, noch einbauen. Alles andere ist Pfusch.
Daniel J. schrieb:> Eumel schrieb:>> Deinen bisherigen Beiträgen nach ist das bestimmt nicht das einzige>> Problem.>> Was genau meinst du damit?
Das er dich nicht als Hochbegabten einschätzt.
Ob der Resetwiderstand jetzt beim tiny13 unbedingt nötig ist steht im
Datenblatt, allerdingst kostet so ein Ding auch keine 5 Euro (der Wert
kann auch etwas von den 10k abweichen).
Ein Abblockkondensator sollte aber wirklich so dich wie möglich an den
tiny13. Ohne könnte auch gehen, kann aber für lustige Überraschungen
sorgen.
Wenn du den Tiny NICHT in der Schaltung programmierst kannst du Reset
auch direkt (ohne Widerstand) verdrahten. Der Widerstand ist ja
eigentlich nur dafür da, um einen sicheren Pegel an dem Reset pin zu
garantieren aber dem Programmer trotzdem zu ermöglichen Reset auf low zu
ziehen. Ist der Widerstand zu klein kriegt der Programmer das nicht mehr
hin und kann eventuell sogar beschädigt werdern.
Nochmal zum Abblockkondensator: Es kann ohne gehen muss es aber nicht.
Dann funktioniert es z.b. manchmal oder manchmal nicht. Je nach
Luftfeuchtigkeit und Hemdfarbe des Nachbarn.
Der Code wird so sehr schnell unübersichtlich und extrem anfällig für
Verzähler bei den bitwaits.
Überlegung:
Welche und v.a. wie viele Tasten gibt es?
Welche davon möchtest Du wann als gedrückt simulieren?
Man könnte darauf kommen, dass sich alle 16 Tasten als Bits einer
16-Bit-Variablen darstellen lassen. Das ist Dein Schieberegister, das Du
beginnend mit der falleden Flanke am Latch und dann weiter mit jeder
steigenden Flanke am Clock Bitweise an den Ausgang gibst.
Zwischen dem letzten Impuls am Clock und der steigenden Flanke am Latch
steht es Dir frei, diese Schieberegister-Variable mit einem neuen Wert
zu füllen, wofür dann der Code verantwortlich ist, der die simulierten
Tastendrücke generiert.
Immer wenn die entsprechenden Signale vom SNES kommen, musst Dein Device
bereit sein, die Daten zu leifern. Daher ist es sinnvoll bzw. eigentlich
erforderlich, das jeweils mit einem Interrupt zu machen:
Bei fallendem Latch: Schieberegister mit nächstem gewünschten
Tastenzustand füllen (der schon bereitstand, nicht hier berechnen!*) und
das erste Bit am Ausgang bereitstellen. Nächsten Wert anfordern
(Flag-Variable).
Bei steigendem Clock: Schieberegister bitweise weiterschieben und das
nächste Bit bereitstellen.
Dann musst Du Dich nicht mal mehr darum kümmern, wie viele Takte
wirklich ankommen. Mit jedem Impuls am Latch wird das Ding
synchronisiert.
*) Die Berechnung des nächsten Wertes kann dann in aller Ruhe in der
Hauptschleife erfolgen. Nachdem der Latch-ISR das Flag gesetzt hat, das
der Hauptschleife mitteilt, dass die nächste Tasteneingabe berechnet
werden soll, kann diese das tun.
Dann brauchst Du irgendwelche Timing-Konstrukte nur noch z.B. zum
zeitgesteuerten anlegen der gewünschten Tastendrücke.
Sooo, bis dahin inkl. der Interrupt-Geschichte wird es noch ein gutes
Stück Weg sein. Aber ohne das wirst Du schnell merken, dass Deine
Schleife immer wieder zu merkwürdigen Problemen führen wird, weil das
Timing eben nicht hinkommt. Nur mit der Hauptschleife wird die Trennung
zwischen Steuerung des virutellen Controllers und Weitergabe dessen
Zustands an das SNES eine ziemlich unübersichtliche und zerbrechliche
Angelegenheit.
Und versorge den Tiny sauber an VCC, die Schutzdioden an den Eingängen
werden es Dir danken.
Malte S. schrieb:> Immer wenn die entsprechenden Signale vom SNES kommen, musst Dein Device> bereit sein, die Daten zu leifern. Daher ist es sinnvoll bzw. eigentlich> erforderlich, das jeweils mit einem Interrupt zu machen:> Bei fallendem Latch: Schieberegister mit nächstem gewünschten> Tastenzustand füllen (der schon bereitstand, nicht hier berechnen!*) und> das erste Bit am Ausgang bereitstellen. Nächsten Wert anfordern> (Flag-Variable).> Bei steigendem Clock: Schieberegister bitweise weiterschieben und das> nächste Bit bereitstellen.
Genau so würde ich das auch machen.
Nur mit dem einen kleinen Unterschied, dass ich für alle Tasten ein
16-er Array nehmen würde, in der ISR einen globalen Index hochzähle
(natürlich mit Prüfung) und den im Latch-Interrupt wieder auf 0 setze.
Dann kann jeder wie er lustig ist, im Array Tasten als gedrückt oder
nicht gedrückt hinterlassen. Speicher hat der µC genug und zeitkritisch
ist das auch alles nicht.
> Sooo, bis dahin inkl. der Interrupt-Geschichte wird es noch ein gutes> Stück Weg sein. Aber ohne das wirst Du schnell merken, dass Deine> Schleife immer wieder zu merkwürdigen Problemen führen wird, weil das> Timing eben nicht hinkommt. Nur mit der Hauptschleife wird die Trennung> zwischen Steuerung des virutellen Controllers und Weitergabe dessen> Zustands an das SNES eine ziemlich unübersichtliche und zerbrechliche> Angelegenheit.
Das auf jeden Fall.
Aber es erklärt mit seinem momentanen Programm nicht, warum alles steht,
wenn der µC selbst mit Strom versorgt wird.
Kann es sein, dass die SNES mit 3.3V Pegeln arbeitet und daher
Pegelwandler notwendig sind, wenn der µC auf 5V läuft?
@Malte S.
Vielen dank für deine Hilfe, mein Code oben war natürlich nur zum testen
und sollte natürlich nicht der entgültige code sein.
@Karl Heinz Buchegger
Das snes liefert 5 volt, ich weiß allerdings nicht ob Latch, Data, und
Clock mit 3,3 volt arbeiten, daran habe ich noch nicht gedacht, da ich
davon ausgegangen bin, das wenn der Controller 5 Volt bekommt, auch 5
Volt zurückkommen.
@all
Ich wollte eigentlich sowas realisieren wie einen Bot, so das Mario
praktisch z.B. das erste Land automatisch durchspielt.
So, bin schon ein ganzes stück weiter, das problem war, das ich bei
jeder abfrage taste "B und Rechts" gedrückt habe, somit läuft er
natürlich nur nach rechts, und mario springt nur einmal. Weil wenn man
die Taste "B" gedrückt hält, er eben nur einmal springt.
So nun wollte ich auf Variablen setzen, die später von einer SD karte
kommen. Da habe ich eine Schleife mit abfrage:
1
If N = 0 And B = 1 Or N = 1 And Y = 1 Or N = 2 And Sel = 1 Or N = 3 And Sta = 1 Or N = 4 And Ho = 1 Or N = 5 And Run = 1 Or N = 6 And Lin = 1 Or N = 7 And Re = 1 Or N = 8 And A = 1 Or N = 9 And X = 1 Or N = 10 And L = 1 Or N = 11 And R = 1 Then
2
Tosnes = 0
3
End If
Allerdings nimmt er die nicht an, ist der Takt mit 9,6mhz zu langsam ?
Ich habe zuvor jede abfrage in eine "if-abfrage" gesetzt. Bei 1.2 mhz
kam beim Snes nur wirres zeug raus. Ich ging davon aus, das der Tiny bei
1,2 mhz zu langsam war und habe den Teiler von 8 deaktiviert. Nun hüpft
mario, aber er läuft anstelle nach rechts, nach links. Klammere ich alle
abfragen bis auf taste "B" und "rechts" aus, funktioniert es so.
Entweder es verschiebt sich irgendwo, es werden mehrere "Pfeiltasten"
gedrückt, und die Taste "links" gewinnt oder der atTiny13v ist zu
langsam. (9,6mhz maximal, mit externem quarz maximal 10mhz).
Ich würds ja mit 16mhz testen, allerdings habe ich nur den attiny13V
hier.
Keine Ahnung, wie die Vorangsregeln der Operatoren And und Or bei BASIC
sind, ich würde in jedem Fall Klammern empfehlen.
Kann mir aber gut vorstellen, dass das nicht innerhalb eines Taktes
auszuwerten geht.
Warum so kompliziert?
Du kannst auf der SD-Karte einfach 16-Bit-Werte speichern:
0x0000 = nichts gedrückt
0x0001 = B gedrückt
0x0005 = B und Sel gedrückt
etc.
Dann musst du den Ausgabewert nur im ersten Takt je nach Wert des ersten
(untersten) Bit setzen, im zweiten Takt je nach Wert des zweiten Bit
etc:
1
Tosnes=!(keys&(1<<N));
Sorry, müsstest du halt von C nach BASIC übersetzen. Da die variable
Schiebeoperation auf dem AVR auch nicht gerade das Gelbe vom Ei ist,
besser:
1
uint16_tcurrent=1;/* Maske für das aktuelle Bit */
2
uint16_tkeys=0;/* Aktuell gedrückte Tasten */
3
4
/* Zum Senden des nächsten Bits: */
5
Tosnes=!(keys¤t);
6
current<<=1;
7
8
/* Nach 16 Bits ist Schluss, von vorne beginnen: */
9
if(!current)current=1;
Parallel dazu muss keys immer entsprechend der gerade zu drückenden
Tasten gesetzt werden.
Auf der SD-Karte muss dann neben dem jeweiligen Wert noch stehen, wann
das zu geschehen hat, z.B. in ms seit Start.
Ob du nun direkt immer den Wert aller Tasten speicherst:
<Zeitstempel> <Wert aller Tasten ab hiert>
oder die Änderungen zum vorangegangenen Zustand:
<Zeitstempel> <Taste(n)> <drücken/lösen>
und das dann entsprechend in keys überführst ist deine Sache. Hat beides
seine Vor- und Nachteile.
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 = &h0001, Bit für "B" gesetzt: B gedrückt.
7
0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 1 = &h0005, Bits für "Sel" und "B" gesetzt: Sel und B gedrückt.
(&h ist in BASIC dasselbe wie 0x in C-Ähnlichen)
Die Darstellung ist spiegelverkehrt zum Diagramm im ersten Post.
Andersrum geht natürlich auch, dann musst du die Maske andersrum
schieben.
Um den Zustand einer einzelnen Taste zu erfahren, z.B. zwecks Weitergabe
an das SNES, muss der Gesamtwert mit der passenden Maske "verundet"
werden:
0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 = Ja, das Bit ist gesetzt, die Taste gedrückt.
Das macht der Code oben:
1
Tosnes=!(keys¤t);
current enthält die Maske zur aktuell vom SNES abgefragten Taste. (keys
& current) ist ungleich null, wenn das entsprechende Bit in keys gesetzt
ist. Durch die logische Negation (!) wird Tosnes 0, wenn das so ist. Ist
das Bit nicht gesetzt, wird Tosnes 1.
Ausführlicher in Pseudo-Code:
1
if (keys and current) <> 0 then
2
Tosnes := 0
3
else
4
Tosnes := 1
Dann wird current (die Maske) um eins nach links verschoben, um beim
nächsten Mal das nächsthöhere Bit, also den Wert für die nächste Taste
zu untersuchen:
1
current<<=1;
Bitmanipulation
Auf diese Weiste kannst du alle 16 Tasten in einer einzigen Variable
speichern und das ganze in sehr viel weniger Taktzyklen abarbeiten als
mit einzelnen Variablen und spezifischen Abfragen. Außerdem spart es
eine Menge Speicher und Tipparbeit, da der ganze Code jetzt überhaupt
nichts mehr über die Funktion oder Namen der einzelnen Tasten wissen
muss. Es gibt nur noch einzelne Bits.
Zugegeben, das Beispiel in meinem letzten Post war etwas sehr knapp.
Hoffe, jetzt wird es etwas klarer.
Sehr gut beschrieben, verstehe es gut.
So werde ich das dann auch mal versuchen. Mein code hat bisher eh schon
888bytes beansprucht, von 1kb verfügbaren. Mit SD Karten lesen habe ich
bisher auch noch nichts gemacht. Aber ich denke da wird der Platz dann
schon sehr knapp :D.
vllt Weich ich auch auf nen anderen aus.
Was aber genau bedeutet eiuote nnal ?
Malte S. schrieb:> e i u o t e> n n a l
:)
Das gehörte zu den Zeilen darüber:
R L R ...
e i u ...
n n ...
Als Spaltenüberschriften von oben nach unten Re, Lin, Run entsprechend
deinen Variablennamen.
Kann ich mein vorhaben auch irgendwie anders realisieren?
Ohne die PORT's ein und aus zu schalten, also zb per SPI oder UART ka.
Ich kenn mich mit den verschienenen schnittstellen nicht sonderlich aus.
Hmm, als SPI Slave könnte evtl. gehen. Latch an SS, Clock an SCK und
Data an MISO. Geht das Latch nur runter, wenn auch Daten abgefragt
werden (Clock)? Probier's halt aus. Im Datenblatt deiner Controller
steht, wie das geht. Hint: Der Tiny13 hat kein serielles Interface bzw.
nur eines zum Programmieren, nicht für das Programm nutzbar. Diese
Variante würde den 13er also ausschließen.
UART fällt aus, da du keine Start/Stop-Bits hast.
Hätte jetzt auch den Attiny85 zur verfügung, oder 2313.
Ich habe nur bisher garnicht mit SPI gearbeitet, und wäre für einen
kleinen Codeschnipsel in bascom dankbar
öhm... habe zwar noch nie was mit bascom gemacht, aber es gibt da so ne
Seite...https://www.google.de/?q=bascom+spi+slave
SCNR ;)
Der 85er ist im Zweifelsfall der Controller der Wahl, wenn du die
Portzahl des 2313 nicht brauchst.
Allerdings...du schriebst was von SD-Karte. Damit dürfte das USI als
Master belegt sein, oder? Also doch eher der 2313 mit USART im SPI-Modus
als Master für die SD. und das USI als SPI-Slave zum SNES.
Ob's das Wert ist weiß nicht. Das bisschen Pingewackel ist eigentlich
auch in Software nicht die Welt.
Thread beobachten
Seitenaufteilung abschalten
