Stecker Benennung

[Simon M. (simon_m)]

Guten Tag,

Ich bräuchte kurz mal eure Hilfe :)

Ich bin auf der suche nach einer 'Verlängerung' einer Steckverbindung
welche zwei Platinen miteinander verbindet. Ich möchte diese zwei Module
jetzt aber nicht direkt aneinander angeheftet haben, sondern mit einer
Kabelverbindung oder Ähnliches. Leider weiß ich nicht wie sich der
Stecker nennt und kann somit keine Anschlüsse/Kabel kaufen.

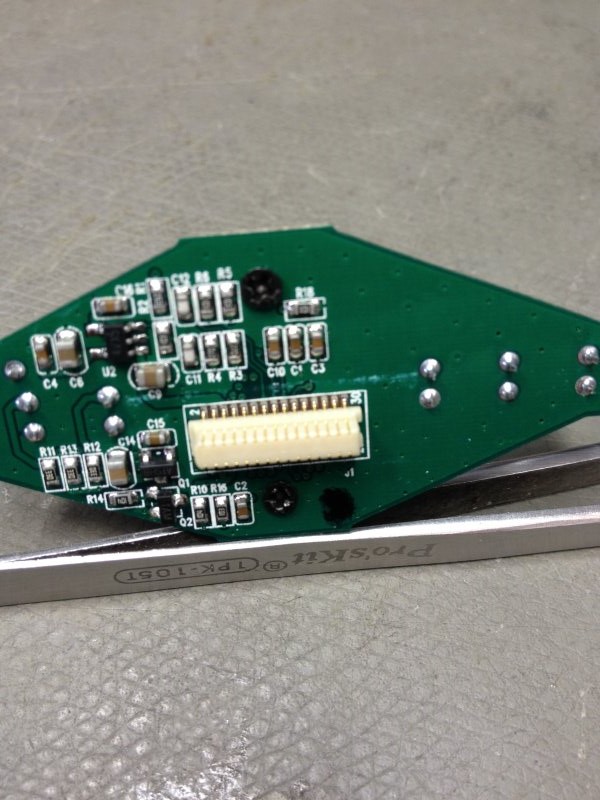

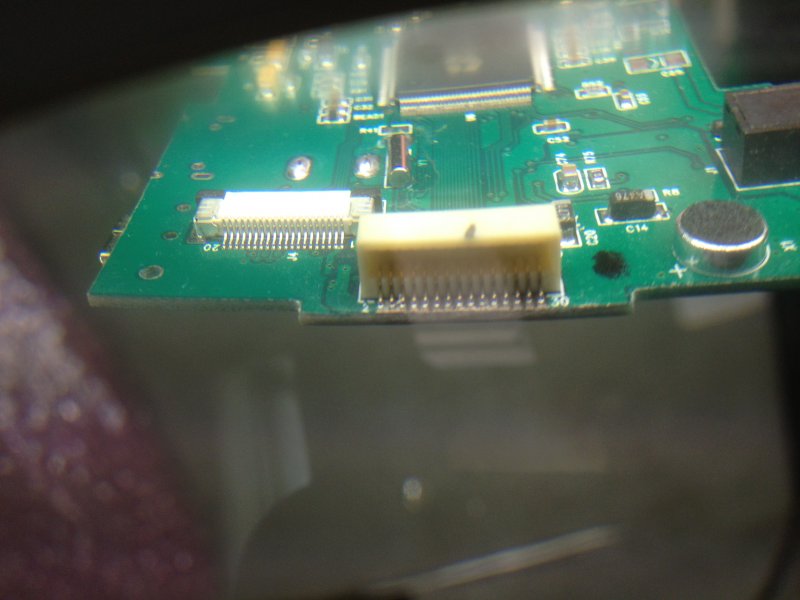

Vielleicht kann hier jemand anhand von Fotos erkennen um was für Stecker
es sich hierbei handelt. Fotos sind hier zu finden:
**ageshack.us/g/1/10131099/ <- '**' mit 'im' ersetzen bitte. sorry, aber
Imageshack da der Forumsuploader Faxxen machte :)

Vieleicht nützlich: Der Anschluss hat 30 Pins (auch auf den Fotos zu
erkennen), Länge ca. 1,3 cm, Pin-raster habe ich 0,75 mm gemessen ca

Ich hoffe mir kann hier jemand weiterhelfen :)

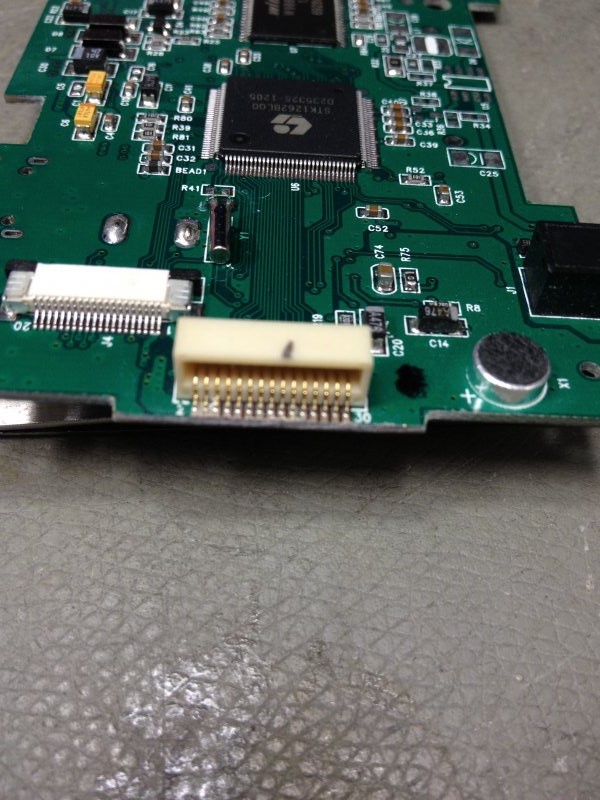

Achja, gleich noch eine Frage: auf den Bildern der Hauptplatine sieht
man daneben noch einen Anschluss für eine "Flachbandkabel" mit 20
Pins... Könnt ihr mir sagen wie diese Art von Kabel genau heißt? Hab was
von 'FFC' oder ähnlich gelesen?!

Inzwischen schon mal Danke
Mit freundlichen Grüßen,
Simon


P.s: falls isch im falschen Topic bin einfach verschieben bitte :)

[Harald W. (wilhelms)]

Simon M. schrieb:

> Fotos sind hier zu finden:
> **ageshack.us/g/1/10131099/ <- '**' mit 'im' ersetzen bitte. sorry, aber
> Imageshack da der Forumsuploader Faxxen machte :)

Nicht ohne Grund. Ich gehe auch nicht gern auf Seiten, wo man mit
Werbung zugeschüttet wird.
Gruss
Harald

[John H. (karabka)]

Der Link funktioniert nicht. Lade das Bild doch hier hoch, dabei aber
bitte Bildformate beachten
(http://www.mikrocontroller.net/articles/Bildformate)

Lg,
John

[radiostar (Gast)]

John H. schrieb:
>       Der Link funktioniert nicht.

??? Selbstverständlich, ist ja auch kein Link.

[John H. (karabka)]

radiostar schrieb:
> John H. schrieb:
>>       Der Link funktioniert nicht.
>
> ??? Selbstverständlich, ist ja auch kein Link.

Naja, die Adresse zusammensetzen kann ich schon. Dann eben anders
formuliert: die URL funktioniert nicht, man landet immer auf der
homepage von imageshack.

[Simon M. (simon_m)]

Hallo,

tut mir leid. Habe gerade selbst kontrolliert und bemerkt dass der Link
einmal geht und einmal nicht >.<

Ich werde die Bilder nochmals versuchen hier im Forum raufzuladen sobald
ich zu Hause bin (dann ist auch keine Werbung mehr dabei, Harald ;) )

Danke inzwischen und bis bald
Freundliche Grüße,
Simon

[Simon M. (simon_m)]

So, da bin ich wieder =)

Jetzt sollte es funktionieren. Ich hoffe es kann mir jemand
weiterhelfen.

freundliche Grüße,
Simon

[Reinhard Kern (Gast)]

Simon M. schrieb:
> Ich möchte diese zwei Module
> jetzt aber nicht direkt aneinander angeheftet haben, sondern mit einer
> Kabelverbindung oder Ähnliches.

Ich kenne diese Steckverbindung auch nicht, es gibt ja Hunderte von
Baureihen, aber es ist sowieso ziemlich wahrscheinlich, dass es keine
zugehörige Kabel-Ausführung gibt, das ist bei den meisten Steckern mit
so kleinen Rastermassen so (stell dir vor, du müsstest in dem Rastermass
Kabel anlöten und mit Schrumpfschlauch isolieren). Und zum Crimpen,
sofern überhaupt verfügbar, braucht man auch Spezialwerkzeug, mit der
Kombizange geht das nicht mehr.

Du müsstest daher die Bauformen nehmen, die auf den Platinen aufgelötet
sind und die Verbindung mit einer starren oder flexiblen Leiterplatte
herstellen, je nachdem was du damit vorhast.

Gruss Reinhard

[Harald W. (wilhelms)]

Reinhard Kern schrieb:

> Ich kenne diese Steckverbindung auch nicht,

Ich hab solche ähnlichen Stecker zwar schon in Notebooks gesehen,
aber noch nie in Katalogen von Elektronikversendern.

> Du müsstest daher die Bauformen nehmen, die auf den Platinen aufgelötet
> sind

Ja, neue Stecker auflöten, die gängiger und leichter erhältlich sind.
Gruss
Harald

[Simon M. (simon_m)]

Hmmm danke schon mal.
Neue Stecker auflöten überlegte ich auch schon mal. Wollte es aber
vermeiden da das Gerät nur eine billige China-Produktion ist.... Also
einmal mit dem Lötkolben ran und die Kontakte sind überall, nir nicht
auf der Platine ^^ naja ich werde nochmals schauen was man alles machen
könnte. Aber falls noch wem was einfällt bitte melden :)

Grüße,
Simon
