Servo Ansteuerung mit atMega32 Timer1 (16bit)

[Bernhard S. (snowy1509)]

Hallo!

Ich versuche gerade einen ganz normalen Modellbau-Servo mit meinem
atMega32 anzusteuern. Soweit ich weiß braucht der dafür ein PWM Signal
mit 20ms Periodendauer und einem Duty-Cycle zwischen 1 und 2 ms (1,5 = 0
Position).

Bis jetzt schon ein Fehler? ^^

Ok ich hab also meinen 16 Bit Timer1 in den FastPWM Mode eingerichtet,
einen 3,2768MHz Quarz als Taktgeber angeschlossen um ein schönes 50Hz
Signal zu generieren.

Als Vergleichswert hab ich ihm den berechneten Zählerwert für 1,5ms
gegeben, allerdings fährt der Servor irgendwelche beliebigen Positionen
an und surrt entwas ungewöhnlich^^

Hier ist mein Code:
PWM_NULL hab ich in meiner header-Datei mit 4915 definiert!

#include <avr/io.h>
#include "defaults.h"

void init_Timer()
{
  DDRD|= (1<<PD5);
  TCCR1A |= (1<<COM1A1) | (1<<COM1B1) | (1<<WGM11);
  TCCR1B |= (1<<WGM13) | (1<<WGM12) | (1<<CS10);
  ICR1 = 0xFFFF;
  OCR1A = PWM_NULL;
}

int main(void)
{
  init_Timer();
    while(1)
    {

    }
}

Wäre toll wenn mir jemand helfen kann! :)

Mfg
Berni

[Karl H. (kbuchegg)]

Bernhard Schneeweiß schrieb:

> Ich versuche gerade einen ganz normalen Modellbau-Servo mit meinem
> atMega32 anzusteuern. Soweit ich weiß braucht der dafür ein PWM Signal
> mit 20ms Periodendauer und einem Duty-Cycle zwischen 1 und 2 ms (1,5 = 0
> Position).
>
> Bis jetzt schon ein Fehler? ^^

Passt. Wobei du die 20ms nicht so genau nehmen musst. Die 1-2ms sind
wichtig. Ob die Wiederholung dann alle 20ms oder alle 18 oder alle 15
kommt, ist hingegen nebensächlich.

> Ok ich hab also meinen 16 Bit Timer1 in den FastPWM Mode eingerichtet,
> einen 3,2768MHz Quarz als Taktgeber angeschlossen

Schön.
Und? Hast du den QUarz auch per Fuse aktiviert?
Hast du das kontrolliert?

Der Punkt ist wichtig. Denn wenn dein µC den Quarz nicht benutzt, dann
läuft er immer noch mit ca. 1Mhz, wodurch deine ganzen Berechnungen
nicht stimmen.

Also: sicherheitshalber erst mal kontrollieren, ob der µC tatsächlich
mit den 3.irgendwas Mhz läuft.
LED anschliessen und mittels _delay_ms(1000) blinken lassen. F_CPU auf
3276800 stellen und wenn die LED dann tatsächlich 1 Sekunde an bzw. aus
ist, dann stimmt die Taktfrequenz.

[Bernhard S. (snowy1509)]

Ja ich denke schon, allerdings steckt der in einem Polin Atmel
evaluations-board das ich über Ponyprog/ISP flashe und das ist meiner
Meinung nach sehr gewöhnungsbedürftig (ausgewöhlt heißt bit=0)

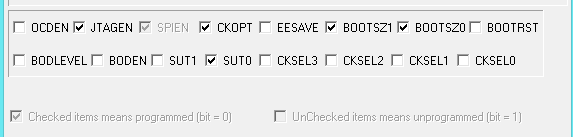

Ich hab dir einen Screenshot angehängt.

Oder ist vielleicht einfach der Servo defekt?

[Karl H. (kbuchegg)]

Ich kann mich nur wiederholen:

Kontrolliere es! Dann weißt du es mit Sicherheit.

#define F_CPU 3276800
#include <avr/io.h>
#include <util/delay.h>

int main()
{
  DDR... |= ( 1 << ... );

  while( 1 ) {
    PORT.... |= ( 1 << ... );
    _delay_ms( 1000 );
    PORT.... &= ~( 1 << ... );
    _delay_ms( 1000 );
  }
}

Das ist wirklich nicht schwer und in 20 Sekunden WEISST du ganz sicher
Bescheid was Sache ist. Entweder die 1 Sekunden zeigen sich an der LED
oder du hast rund 3 Sekunden. Und den Unterschied siehst du mit freiem
Auge.
Port und Pin, an dem an deinem Board eine LED hängt, musst du einsetzen.


> Oder ist vielleicht einfach der Servo defekt?
Möglich. Aber eher unwahrscheinlich. In mehr als 95% aller Fälle sitzt
das Problem vor dem Monitor.

[Karl H. (kbuchegg)]

Nur so:
Die Servomasse hast du aber schon mit dem Mega verbunden?

Auch sollte man nicht unbedingt unterschätzen, dass Servos schon auch
mal ordentlich auf der Versorgungsspannung sauen können

Modellbauservo Ansteuerung

[Oliver (Gast)]

Bis darauf, daß das Setzen von OCRA1
>  OCR1A = PWM_NULL;

besser vor dem Schreiben der WGM-Bits passiert (ansonsten ist der
allererste PWM-Zyklus nicht so, wie du es gerne hättest), sieht das
alles richtig aus.

Oliver

[Bernhard S. (snowy1509)]

Danke! Der Fall zählt doch zu den anderen 5% ;)

Hab mir einen anderen Servo besorgt und schon funktionierts! Trotzdem
danke für eure Hilfe!

Eine Frage noch, weiß wer wie das ganze bei der Ansteuerung von einem
BL-Flugregler aussieht? ist dann 1,5ms Motor Stopp, 2ms 100% Leistung?

[Bernhard S. (snowy1509)]

Oliver schrieb:
> Bis darauf, daß das Setzen von OCRA1
>>  OCR1A = PWM_NULL;
>
> besser vor dem Schreiben der WGM-Bits passiert (ansonsten ist der
> allererste PWM-Zyklus nicht so, wie du es gerne hättest), sieht das
> alles richtig aus.
>
> Oliver

Danke, da hast du recht, war aber für die Versuchszwecke nicht
ausschlaggebend ;) Werd ich aber jetzt ändern!

[t0mM3k (Gast)]

Die Speedcontroller für Brushlessmotoren muss man meist "anlernen". Man
"bringt" ihnen damit quasi bei, welche Pegeldauer dann Stop, bzw Vollgas
entspricht.
Im Normalfall wäre dann also 1ms = stop; 2ms = vollgas.

[Bernhard S. (snowy1509)]

Danke!
