Hallo, Ich habe ein Dimmer für eine Halogenlampe: HY-60VR Diesen wollte ich über eine Elektronik ansteuern, ohne dass ich das Rädchen vom Dimmer drehen muss. Um zu wissen, wie ich das anstellen kann, habe ich zu erst mal versucht herauszufinden, wie das Rädchen den Dimmer dimmt. Also habe ich den Dimmer aufgemacht und ein Bauteil mit dem Aufdruck ¨B2M¨ gefunden. Eingraviert ist YH und auf der Platine steht SW1. Demzufolge ein einfacher 2MOhm Poti (mit Schalter). Also messe ich die beiden angeschlossenen Pins und erhalte Ergebnisse, die für mich keinen Sinn ergeben. Der Poti hat 3 Anschlüsse. Ich habe die Widerstande zwischen allen 3 möglichen Kontakten gemessen. Da sich der Widerstand verändert, wenn ich die Kabel meines Multimeters umtausche ergeben sich 6 verschiedene Ergebnisse (erster Wert, 1%, 2. Wert 50%, 3. Wert 100%:Pin 1+ - 2-: 0MOhm, 0,5MOhm, 2MOhm Pin 1- - 2+: 0MOhm, 1,4MOhm, 2MOhm Pin 1+ - 3-: >20MOhm, >20MOhm, 2MOhm PIn 1- - 3+: -4,2MOhm, -3,7MOhm, 2MOhm Pin 2+ - 3-: >20MOhm, >20MOhm, 0MOhm Pin 2- - 3+: -4,2MOhm, -3,5MOhm, -0MOhm Pin 1 ist nicht angeschlossen. An Pin 2 und 3 hängt einiges. Nun wird sicherlich die restliche Elektronik die Ergebnisse ein wenig verfälschen, ich habe das Ding noch nicht ausgebaut. Allerdings verstehe ich dieses Ergebnis nicht. Wieso zeigt mir mein Messgerät teilweise negative Widerstände an? Wird der Widerstand nur gemessen, wenn das Messgerät die Spannung negiert, sodass also irgendwo eine Diode dahinterhängt, die ich damit messe? Mein Multimeter ist: Voltcraft VC333 Ich bin mir jetzt nicht sicher, ob der Poti tatsächlich ein simpler Poti ist und die Elektronik im Hintergrund das Ergebnis zu stark verfälscht oder ob das vll. Auch ein Kodensator ist. Wenn ich nun diesen Poti ersetzen wöllte, was muss ich dann mit Pin 2 und 3 machen, dass ich den Dimmer steuern kann? Schöne Pfingsten Julian
:
Verschoben durch Admin
Das ist ein PWM-Regler und wenn der Hersteller nicht will das Du weist welches Chip er verwendet und einen extra Chipaufdruck an den Chiphersteller löhnt hast Du nur eine Chance wenn jemand diesen Chip trotzdem erkennt. Mach mal ein leserliches Foto. Grüße Löti
Julian schrieb: > Wieso zeigt mir mein Messgerät teilweise > negative Widerstände an? Welches Meßgerät kann denn negative Widerstände anzeigen?
Ich bin momentan leider nicht zu Hause, daher kann ich erst nachher ein Bild davon machen. Allerdings ist das externe steuern des chips per PWM wohl nicht so einfach, oder? Wäre es prinzipiell vielleicht sinnvoller, das Rädchen mit einem kleinen Miniaturelektromotor zu drehen? Was ich vorhabe ist, die Lampe übers Handy fernsteuern zu können, dazu habe ich folgende Platine gefunden: http://www.pollin.de/shop/dt/NjI5OTgxOTk-/Bausaetze_Module/Bausaetze/AVR_NET_IO_Fertigmodul.html Diese soll u.a. diesen dimmer schalten. Wie genau, bin ich mir nicht sicher... ein elektromotor würde die Funktionsfähigkeit beider Schalter (Rädchen und Handy) weiterhin zulassen. Eine direkte Ansteuerung müsste jeweils die "Quelle" umschalten. Ich bin mir noch nicht sicher, wie ich aus den digitalen Ausgängen die Lampenhelligkeit rausbekommen soll. Ich dachte eventuell daran, die 8 Ausgänge z.B. in ein ATMega zu bringen, der dann aus den 8 Ausgängen mehrere digitale und einige analoge Ausgänge macht, die dann u.a. den lampendimmer steuern. Vielleicht kennt jemand da eine gute Möglichkeit, diesen dimmer anzusteuern?
Wilhelm Ferkes schrieb: > Julian schrieb: > >> Wieso zeigt mir mein Messgerät teilweise >> negative Widerstände an? > > Welches Meßgerät kann denn negative Widerstände anzeigen? Fast alle, wenn Fremdspannung anliegt :-) (Prägt ja nur einen Konstantstrom ein, mißt die Spannung, verwendet das ohmsche Gesetz und zeigt das Ergebnis an) Fazit: Wenn negative Anzeige, dann Fremdspannung entsorgen (oder wie früher, ein Bein ablöten...) Jörg
Jörg K. schrieb: > Fast alle, wenn Fremdspannung anliegt :-) Das stimmt. Negative Widerstände gibt es ansonsten per Definition aber in Kippschaltungen, Zündschaltungen, wenn z.B. ein Thyristor durch schaltet, DIAC, UJT, eine Trickschaltung mit NPN-Bipolartransistor, oder sonst eine Art ähnliches Kippglied. Und zwar verringert sich dort schlagartig ein Widerstand eines Halbleiters bei ansteigender Spannung. Er zündet, äußerlich nicht mehr beeinflußbar. Gemeint ist da sicherlich die erste Ableitung, und die hat halt ein negatives Vorzeichen.
Oder Quelle mit negativem Innenwiderstand, wie z,B. zur Linearisierung von Temperatursensoren verwendet. Aber irgendwie entfernen wir uns schon wieder vom Urthema... Aber vom TO ist auch nichts mehr zu hören, also - warum nicht! Schönen Restonntag, morgem ist wieder Arbeit angesagt... Jörg
Angehängte Dateien:
-
480 KB -
470 KB -
460 KB

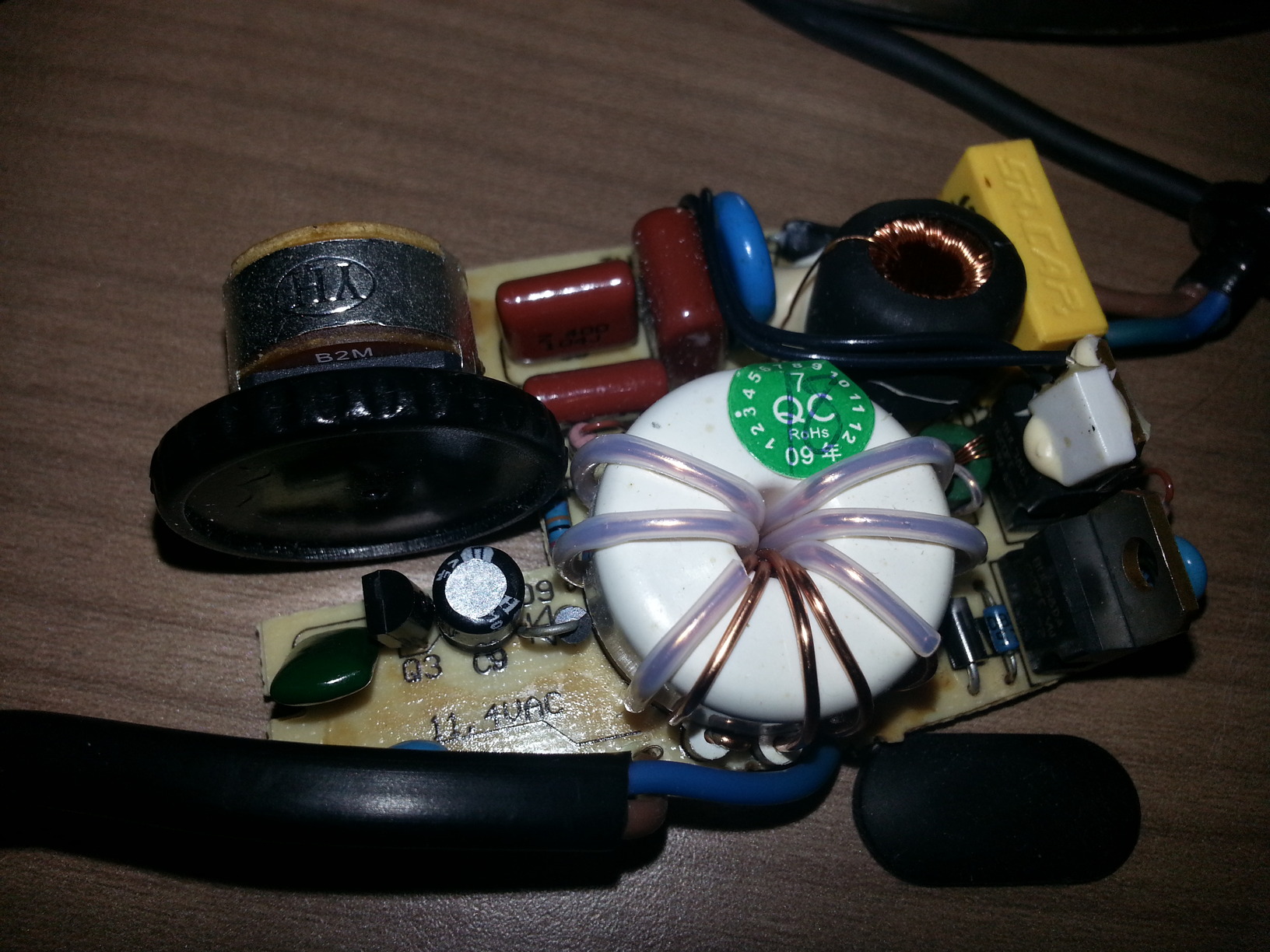

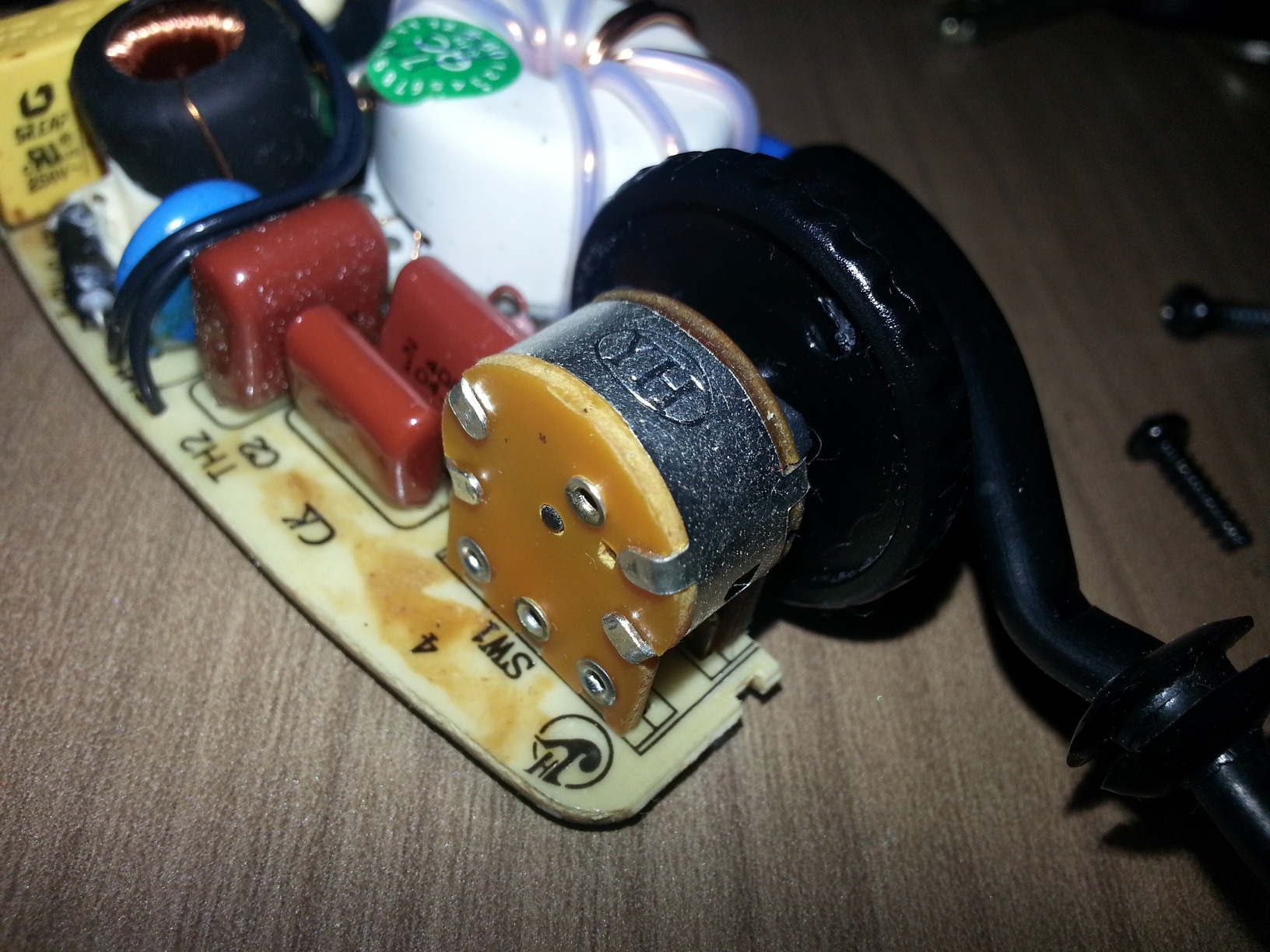

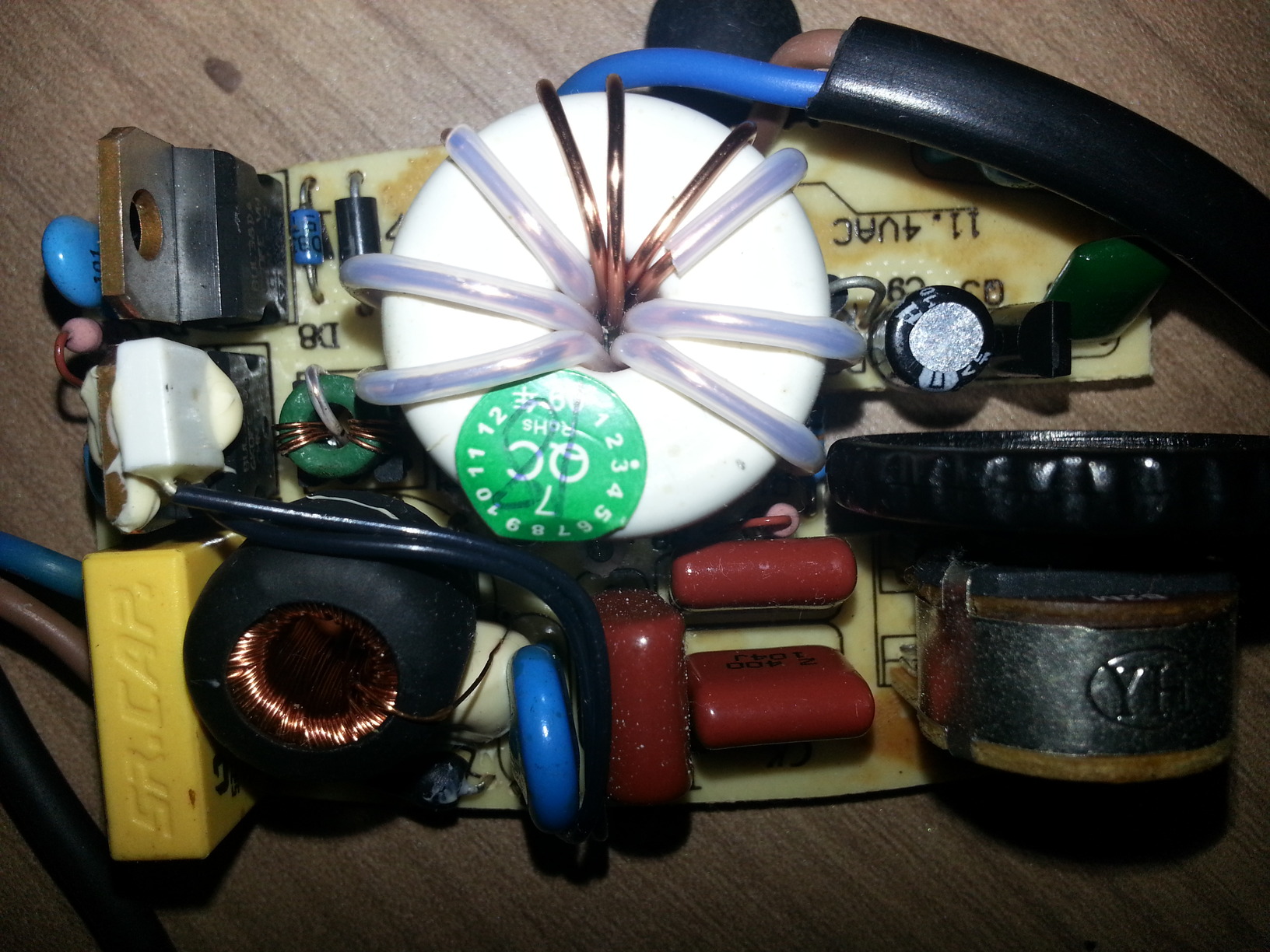

Hier sind 3 Bilder vor der Platine. Die Qualität ist leider nur mittelmäßig, allerdings sieht man auch sonst nicht viel mehr...
Ich hatte nicht viel zeit und die Fotos schnell mit dem Handy gemacht... Ich bezweifle allerdings, dass euch diese Fotos irgendwie helfen wird? :D
Julian schrieb: > Ich bezweifle allerdings, dass euch diese Fotos irgendwie helfen wird? > :D Ein von dir erstellter Schaltplan wäre besser :-)
Ein genauen Schaltplan werde ich vermutlich nicht liefern können. Zu der Platine habe ich im Internet leider nichts finden können und da viele SMD-Bauteile verbaut sind, ist mir das zu aufwendig, den gesamten Schaltplan der Platine abzuzeichnen. Allerdings bin ich mittlerweile davon überzeugt, dass das ganze einfacher und besser wird, wenn ich das Rädchen elektrisch drehen.
Julian schrieb: > ... und da viele SMD-Bauteile verbaut sind, ist mir das zu aufwendig, > den gesamten Schaltplan der Platine abzuzeichnen. Oh, my god - zwanzig Bauteile mit mehr als doppelt so vielen Beinen! Von SMD ist auf deinen Bildern nix zu sind.
Die SMD Bauteile sind auf der Rückseite, die Platine ist beidseitig bestückt... Wenn ich etwas mehr Zeit über habe, mache ich mir vielleicht die Mühe, aber das dauert mir momentan zu lange, die Zeit habe ich nicht über.
Julian (Gast) schrieb: "Wenn ich etwas mehr Zeit über habe, mache ich mir vielleicht die Mühe, aber das dauert mir momentan zu lange, die Zeit habe ich nicht über. Aber wir Deppen in diesem Forum haben Zeit ohne Ende dir zu helfen. Da wird aber wohl nichts draus werden. Verarschen können wir uns selber. Und Tschüß! Bitte Beitrag schließen wegen Verdummung des Forums durch den TO.
Hallo, bei mir ist das komplette Bauteil defekt. Hat jemand eine Idee wo ich einen Ersatz bekomme?
Holger K. schrieb: > Hat jemand eine Idee wo ich einen Ersatz bekomme? Frag doch mal bei den Nachbarn an: http://www.marktplaats.nl/a/huis-en-inrichting/lampen-overige/m746906794-rohs-dimmer-transparant-model-hy-60vr.html
