Hallo allerseits, kennt jemand eine gute Bezugsquelle für kleine Ferritantennen für Leiterplattenmontage? Ich weiß die Frequenz ist unüblich hoch, aber ich suche etwas für 13,56MHz. Ferrit-Stab Anbieter finde ich genügend, aber eigentlich würden wir gerne etwas fertig von der Stange kaufen. Gruß, Nikias
Wie wärs mit einer UKW-Drossel mit einlagiger Wicklung, so ca. 2,2-4,7 µH? Zumindest sollte die Eigenresonanz >20 MHz liegen.
B e r n d W. schrieb: > Wie wärs mit einer UKW-Drossel Hallo! Nur weil ein Bauelement eine Wicklung hat, kann man es nicht einfach überall als Induktivität einsetzen. Das Kernmaterial von Drossel-Induktivitäten wird auf maximale Verluste im angepeilten Frequenzband entwickelt und ausgewählt. Deshalb nimmt man Sinterwerkstoffe, damit für Gleichfelder keine Sättigung auftritt. Das ist für Schwingkreis-Induktivitäten oder Speicher-Induktivitäten alles Andere als optimal. Warum nicht gleich einen 100er Nagel als Spulenkern empfehlen?
Eine fertige Antenne ( bewickelt ) wird schwer zu finden sein. Die Wahrscheinlichkeit, dass eine fertig bewickelte Antenne für den Anwender genau 1mm zu gross ist, ist so hoch, dass man üblicherweise sowas als "custom made" in Auftrag geben muss. Die exakt gewünschten Daten der Antenne muss der Kunde dann natürlich wissen und Angeben. Wird teuer.
N. K. schrieb: > kennt jemand eine gute Bezugsquelle für kleine Ferritantennen für > Leiterplattenmontage? Ich suche etwas für 13,56MHz. > Ich weiß die Frequenz ist unüblich hoch, Deshalb wirst Du da wohl auch nichts fertiges finden. Selbst wenn Du nach leeren Ferritstäben suchst, musst Du darauf achten, ob sie für diese hohe Frequenz geeignet sind. Gruss Harald
Hallo Nikias Stabdrosseln gibt es in Ferrit und in Eisenpulver-Ausführung. Sieh Dir z.B. mal die Drossel "MESC 5R0M-YY" von Fastron an: http://www.fastrongroup.com/image-show/31/MESC.pdf?type=Complete-DataSheet&productType=series Der Kern besteht aus Eisenpulver mit einer Abmessung von ca. 20x5mm. Bei der Eigenresonanz beträgt die parasitäre Kapazität ca. 2pF. Mit weiteren 20-30pF verschiebt sich die Resonanz in den gewünschten Bereich. Die Resonanzspitze sieht recht schmal aus, was auf eine ausreichende Güte schließen lässt. Eine andere Frage ist allerdings, ob bei der Stabdrossel das magn. Feld in der gewünschten Richtung verläuft.
Die Frequenz ist aber noch im Rahmen des machbaren. Kürzlich hatte ich eine Fernbedienung für einen Garagentoröffner repariert. als Antenne ist dort ein ca 10mm dicker und 50mm langer Ferritstab eingebaut. Bewickelt mit ca. 6Wdg. CuL. Das Teil läuft auf 40,68MHz. Derartige Antennen kannte ich bisher nur für max. 27MHz.
Nicht alles was produziert wird, ist auch sinnvoll und durchdacht. Der Sinn eines Ferritkerns ist ja sein µ_r bei der gewünschten Frequenz, und das geht je nach Material schon im Kurzwellenbereich stark herunter. Dazu gibts von den Herstellern Kurven, ich denke da an gutes altes Siemens-Material mit Namen wie N22 oder U17 (heute vermutlich Epcos). Die Stabform macht natürlich auch was aus, ist eigentlich ungünstiger für hoche Induktivitätswerte als gedrungene Bauformen.
N. K. schrieb: > kennt jemand eine gute Bezugsquelle für kleine Ferritantennen für > Leiterplattenmontage? Ich weiß die Frequenz ist unüblich hoch, aber ich > suche etwas für 13,56MHz. Ferrit-Stab Anbieter finde ich genügend, aber > eigentlich würden wir gerne etwas fertig von der Stange kaufen. Als Empfangsantenne nehme ich an... ?!
Hersteller für Ferritantennen sind selten geworden, auch bei Neosid http://www.neosid.de/ finde ich keine Antennenstäbe, auch Vogt http://www.sumida-eu.com/ hat nichts. (abgesehen von 125kHz RFID , da gibts eher mal was im Subminiaturformat). Hier eine Linkliste für Ferrithersteller allgemein: http://people.zeelandnet.nl/wgeeraert/ferriet.htm
Auch mit Material 61 von Amidon ist bei 10 MHz Schluss. Bei Empfangsversuchen mit einer Ferritstabantenne im 40m Amateurfunkband ( 7 MHz )ist mit dem Material 61 die Kreisgüte relativ schlecht.

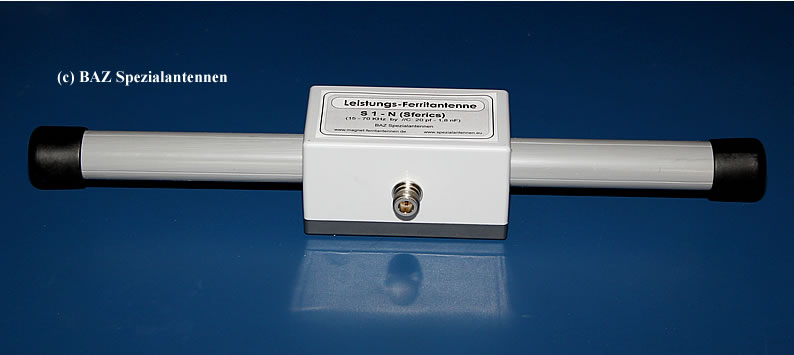

Angehängte Dateien:
Schau mal unter diesem Link: http://www.spezialantennen.eu/ferritantennen/index.php Ich weiss von einem Freund, dass BAZ Spezialantennen auch Sonderfertigungen an Ferritantennen macht.
Naja, Sferics ist aber etwas ganz anderes als 13 MHz. Außerdem ist das fast ein halbes Jahr her …
