wilde led blinkerei

[Rüdiger R. (catweazle-wdr)]

hi leute,

ich bin neu hier ...

hat einer ne idee wie ich jede menge led´s zum blinken bekomme. die
sollen ein modellbau cockpit  zum leben erwecken. 32 stück sollten
reichen.

dazu brauche ich noch ne doppel blitzschaltung:
led1 blitz dann led2 blitz dann pause das ganze mit ca. 1,0 bis 1,5 hz.

eingangsspannung 5 v.

ich freue mich schon auf´s basteln ;-)

bitte nur teile vorschlagen die ich auf eine experimentier-platiene
stecken kann :-)

merci

[B. S. (bestucki)]

Die Bauteile, die du verwenden kannst, hängen vor allem von der Grösse
deines Modells ab. Wenn du darin einen Mikrocontroller im DIL40-Gehäuse
unterbringen kannst, wäre das ideal. Kannst du programmieren?

Man kann das Ganze natürlich auch ohne Mikrocontroller aufbauen (z.B.
NE555). Einer reicht dann aber nicht.

[Marc Rupprath (Gast)]

Hallo;
nix für die Experimentierplatine, jedoch eine Anregung :
http://www.elv.de/I2C-Bus-LED-Treiber-Steuern-Sie-16-LEDs-über-nur-2-Leitungen/x.aspx/cid_726/detail_31520




Je Platine kann man 16 LED Ansteuern.
Verbindung erfolgt zwischen einem Microcontroller mittels I2C Bus.

Auf alle fälle mal nach I2C Treiber Bausteinen suchen.
Möglicherweise gibt es diese auch noch im PIC Gehäuse im DIL Raster für
"normale" Bestückung.

Gruß

Marc

[Schlumpf (Gast)]

Wenn die LEDs einfach nur ein bisschen vor sich hinblinken sollen,
kannst auch Blink-LEDs nehmen.. die tun das ganz von alleine ;-)

[Mik (Gast)]

Rüdiger Ringeler schrieb:

>
> bitte nur teile vorschlagen die ich auf eine experimentier-platiene
> stecken kann :-)
 Also du möchtest Vorschläge für Teile die du drauf stecken kannst. Hmm.
aufgebogene Büroklammern; Bleistiftminen; mit nen bißchen Gewalt geht
auch ne Gabel, sonst nimm ne kleinere; Stecknadeln, Haarnadeln ,...

oder meintest du jetzt für dein Projekt? da nimm nen ATtiny2313, 10-15
Widerstände, und die 34 LEDs dazu. fertig. Dann mußt Du nur noch
programmieren.
 .. du könntest dir für 10 Euro auch einen kompletten Bausatz holen bei
Pollin 810163, kostet 10 Euro, dann hast du alles auch PCB, auch wenn
die LEDs etwas anderes angeordnet sein  dürften wie du benötigst. Du
mußt dann nur noch sie Software anpassen.

[Gregor B. (Gast)]

Für Deinen doppelblitz bau doch so etwas

http://www.elektronik-kompendium.de/sites/praxis/bausatz_10-kanal-lauflicht.htm

und schließe nur 2 LEDs an. Über den Takt am Eingang (z.B. mit NE555)
kannst Du dann die Pause entsprechend einstellen.

[Tarek T. (tarek_t)]

Wenn Du alle 32 LEDs einzeln ansteuern möchtest, dann kann Dir ein
Schieberegister helfen (siehe AVR-Tutorial: Schieberegister).

Aber Du solltest wirklich erst einmal mitteilen, was die LEDs machen
sollen. Einfach nur wild herum blinken? Auf bestimmte Status reagieren?
Vielleicht sogar Sequenzen abspielen (Helligkeit sinusförmig variieren,
...)? Es gibt unzählige Einsatzzwecke.

[Simon S. (-schumi-)]

Also wenn die LEDs nur irgendwie blinken sollen, könntest du auch mit
einem NE555 einen Zähler speisen. Dann hat der erste Ausgang die
Frequenz des NE555 und jeder weitere die halbe Frequenz desvorherigen
Ausgangs. Je nach dem wie du die LEDs anschließt, kannst du dann für
jede bestimmen, ob sie bei einem high oder low des Ausgangs leuchtet..
(mehrere LEDs an einen Ausgang anschließen)

Für die doppelblitzschaltung:
Mit Und-Gattern und einem Not sollte sich das machen lassen:
A0 & A1 = LED0
(Not A0) & A1= LED1

Dabei soll die Frequenz an A0 doppelt so groß sein wir an A1, damit
ergibt sich:
| LED1 an | LED0 an | Pause | Pause |
und wieder von vorne..

So müsstest du nicht programmieren, und die Schaltung bestünde aus:
IC NE555
IC Zähler
Transistor + Widerstand (für Not)
IC mit 2 Und-Gattern

[Rüdiger R. (catweazle-wdr)]

erst mal vielen dank für eure schnelle antworten und interessanten
vorschläge :-)


in analogie zu "chemie ist wenn´s knallt und stinkt" ist für mich
"modellbau ist wenn´s sich bewegt und blinkt" ;-)

allgemeines:

ich sehe mich in erster linie als modellbauer ...

ich habe vor ein modell von italeri OSPREY V-22 im maßstab 1: 48
zusammen zu bauen und zu pimpen.

als spannungsquelle benutze ich erst mal ein altes pc-netzteil.

geplant habe ich folgende teile einzubauen:
arduino nano zur steuerung
13 micro servos / anzahl wird sich voraussichtlich noch verringern
4 schrittmotoren
schaltung für die led´s / schön wären zustandsmeldungen

wie ich das alles zusammen bekomme ist dann die frage an euch ...
geht da was über den i2c bus, so das ich eine "dezentrale" steuerung
bekomme. so das ich mich entscheiden kann ob ich den schrittmotor
treiber in die tragfläche oder in die motor-gondel setze.

was meldet ein schrittmotor zurück ... "ich stehe gerade auf position 22
(von 200)" ?

ich werde mit der mechanik eh. noch einige monate zu tun haben ... hier
drängelt also nichts.
wenn´s vor weinachten fertig wird habe ich mein ziel erreicht ;-)

was die programiererei angeht habe ich mal einen kurs in pascal gemacht
... halte mich aber ehr für talentfrei glaube aber wenn mir einer ne
zeile für led-1 schreibt diese bis led-n kopieren und anpassen zu
können.


ich hoffe ich schreibe nicht zu konfus.
schon mal vielen dank für eure ideen :-)

[Björn (Gast)]

Ein Schrittmotor meldet genau soviel zurück: Nichts!
Die absolute Position ist nicht bekannt und wird bei CNC-Maschinen z.B.
mittels der Referenzschalter ermittelt. Du kannst nur sagen: mach einen
Schritt in Richtung x, und dann drauf vertrauen, dass er edas tut(was so
lange der Fall sein wird, wie er nicht überlastet ist).

Wie du einen Schrittmotor in ein 1:48 Modell stopfen willst, das würde
mich interessieren, so kleine Schrittmotoren gibts doch gar nicht...aber
das ist wohl nicht das Thema hier.

LG, Björn

[Tarek T. (tarek_t)]

> geplant habe ich folgende teile einzubauen:
> arduino nano zur steuerung

Gut, dann musst Du dir darüber im klaren sein, dass Du nur 21 Pins zur
Verfügung hast.

Davon sind:

8 - Analoge Eingänge
2 - Rx/Tx für UART. FTDI befindet sich auf dem Board und kann dafür
genutzt werden
3 - Für die SPI Schnittstelle SCK/MOSI/MISO
1 - OC1 Ausgang

> 13 micro servos / anzahl wird sich voraussichtlich noch verringern

Die wirst Du nicht so leicht darüber ansteuern können, weil dir einfach
PWM Ausgänge fehlen. Du könntest das zwar über Software lösen, wird aber
nicht einfacher.
Du benötigst also PWM Chips, die über SPI anzusteuern sind (I²C ist
nicht verfügbar soweit ich weiß).

> 4 schrittmotoren

Eine "traditionelle" Variante ist die Verwendung der Paarung von L297 /
L298. Dafür würdest Du für 4 Schrittmotoren 8 Pins benötigen (jeweils
Step & Direction)

> schaltung für die led´s / schön wären zustandsmeldungen

Würde über HC595 Schieberegister gehen, die über SPI ansteuerbar sind.
Würdest einen zusätzlichen Pin benötigen für den Latch Vorgang.

> wie ich das alles zusammen bekomme ist dann die frage an euch ...
> geht da was über den i2c bus, so das ich eine "dezentrale" steuerung
> bekomme.

Hat der Nano doch I²C? Dann könntest Du natürlich externe PWM Chips
benutzen, die Dir helfen die 13 Servos anzusteuern.

> was meldet ein schrittmotor zurück ... "ich stehe gerade auf position 22
> (von 200)" ?

Ein Schrittmotor meldet erst ein mal gar nichts zurück. Deine Software
geht davon aus, dass der Schrittmotor einen Schritt ausführt, sobald er
den Befehl dafür bekommen hat. Wenn er das nicht tut, weil Schritte
verloren gehen etc., bekommt dein Programm davon nichts mit. Du könntest
einen Inkrementalgeber nutzen um den aktuellen Drehwinkel zu erfassen.
Doch diese Dinger sind leider nicht günstig.

[Rüdiger R. (catweazle-wdr)]

hi björn,

noch halte ich diesen motor für einen schrittmotor.
ist aus einem dvd lw.
4 kabel, bei je zwei kabeln (5v) macht er einen schritt ...


danke für deine antwort :-)

[Rüdiger R. (catweazle-wdr)]

hi Tarek T.,

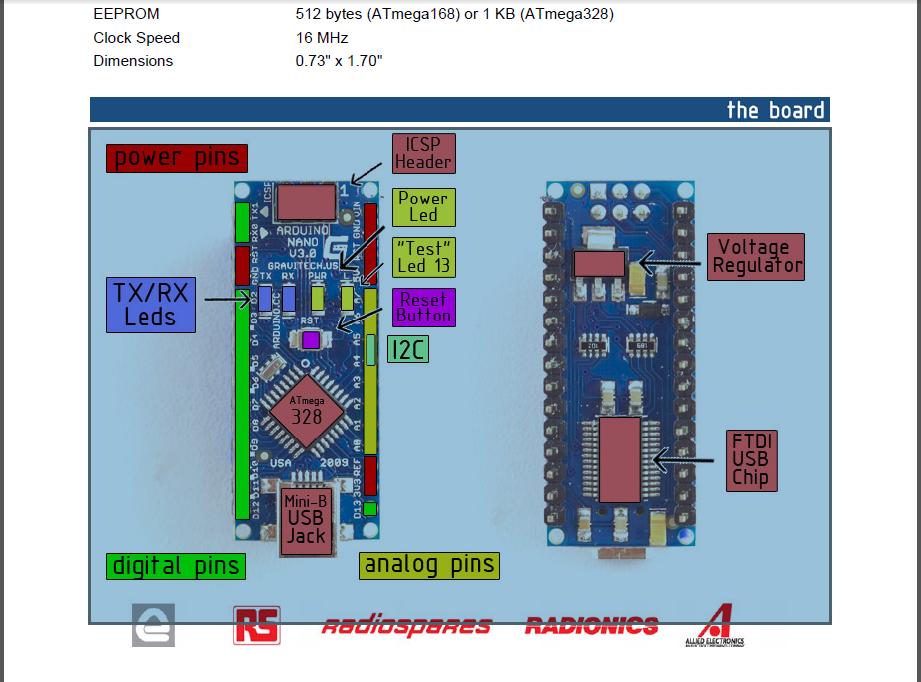

hier mal eine übersicht über den arduino nano ...

da sehe ich doch nen i²c ...

komme ich damit um die begrenzungen des arduino herum ? soll heißen kann
ich da genügend ein und ausgänge per zusatzplatienen drann hängen ?

gruß

[Wusel D. (stefanfrings_de)]

Für die Servos empfehle ich Dir meinen Servo Controller.
http://stefanfrings.de/servocontroller/index.html

Arduino I²C ---+--> Servo Controller --> 10 Servos
               |
               +--> Servo COntroller --> nochmal 10 Servos

Du kannst die Servos natürlich auch direkt an den Arduino anschließen,
aber der Controller vereinfacht die Sache, weil er schon fertig
programmiert und erprobt ist.

An den selben I2C Bus kannst Du auch Port-Expander vom Typ PCF8574
anschließen, falls die Leitungen vom Arduino für die ganzen LED's nicht
ausreichen.

Für Schrittmotoren gibt es auch schon fertige Controller-Platinen mit
I²C Bus.

[Rüdiger R. (catweazle-wdr)]

hi leute,

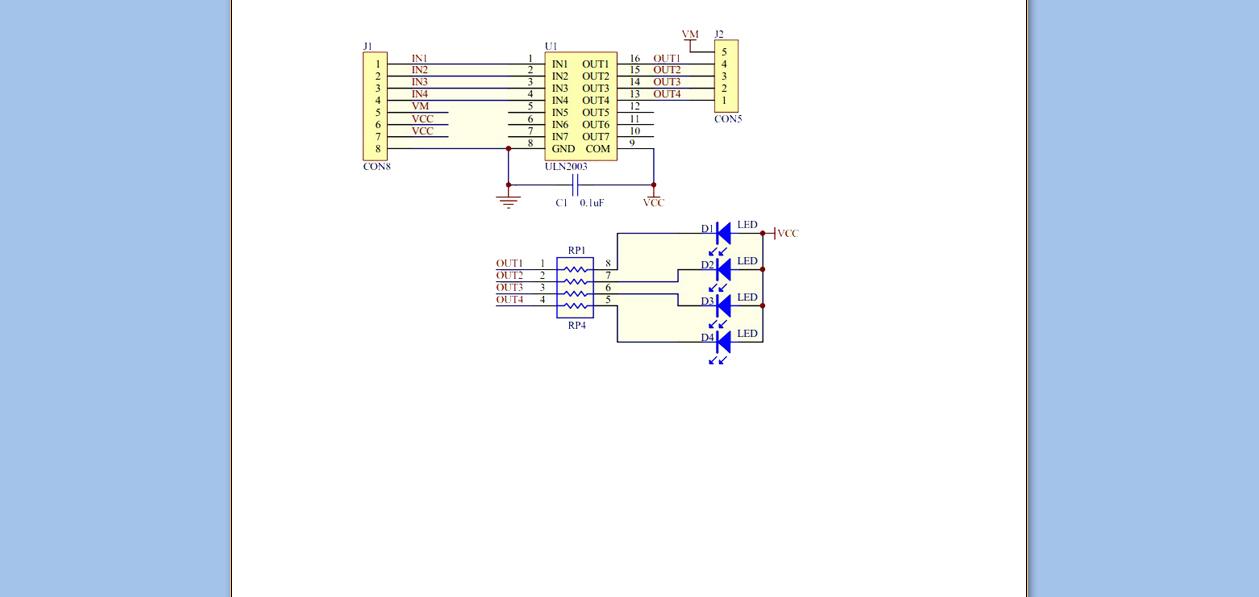

kann ich das dingen an den i²c bus klemmen ?

[B. S. (bestucki)]

Rüdiger Ringeler schrieb:
> kann ich das dingen an den i²c bus klemmen ?

Kannst du schon, wird aber nicht funktionieren. Hast du dir überhaupt
das Datenblatt des ULN2003 angeschaut?

[Rüdiger R. (catweazle-wdr)]

hi leute,

giebt es filleicht eine kleine schaltung mit der ich einen schrittmotor
zum drehen bekomme ohne programieren zu müssen ?

mit einem poti für rechts, links und geschwindigkeit.

und filleicht einem "stufenschalter" der die anzahl einer 360° drehung
vorgiebt ?

das sollte für den anfang bzw. zusammenbau reichen.

vielen dank
cat

[Mod (Gast)]

Rüdiger Ringeler schrieb:

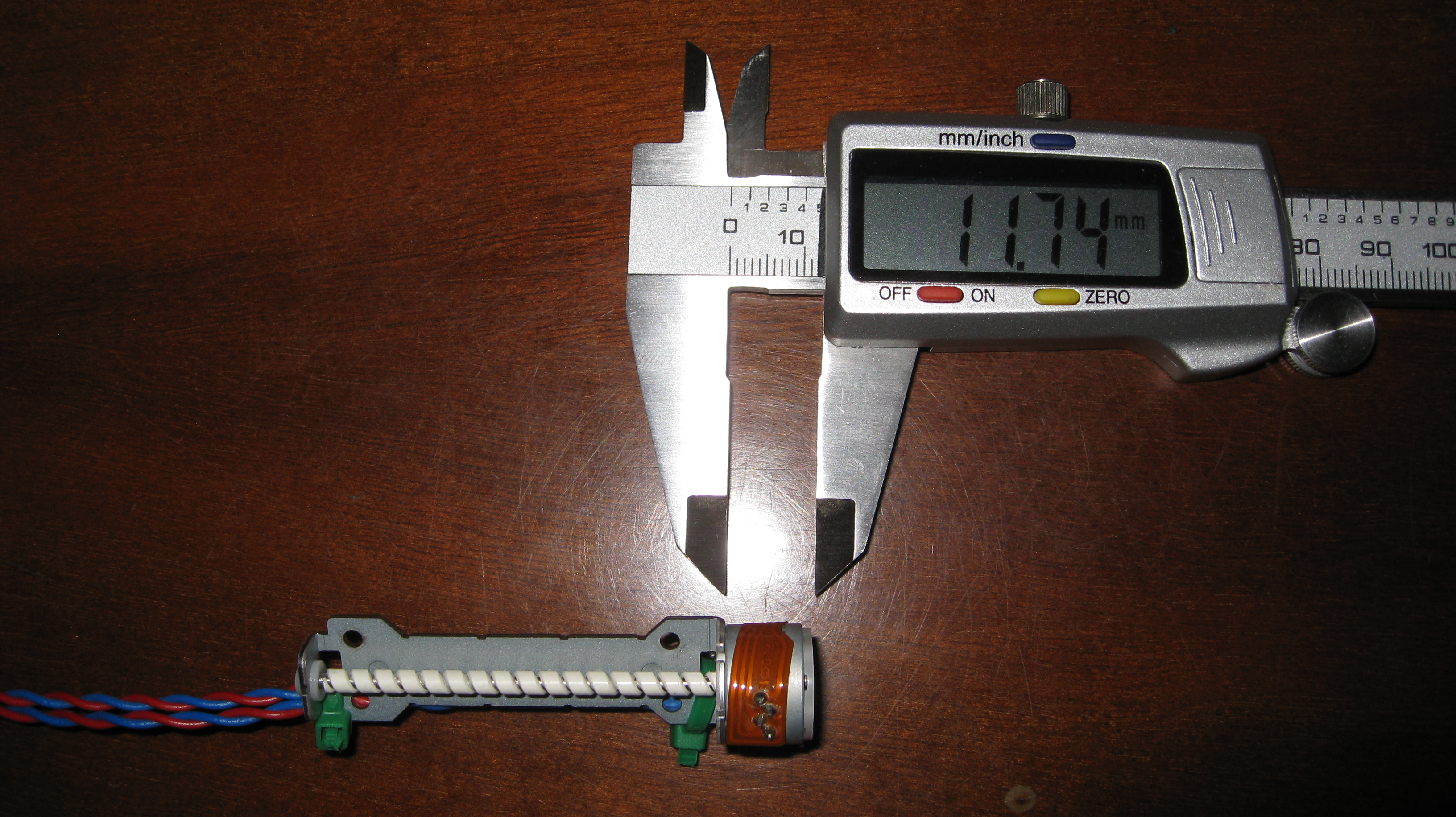

> IMG_0158.jpg
> 2,6 MB, 78 Downloads

Mal wieder eine stolze Leistung für den Inhalt :-(

[Wolfgang (Gast)]

Rüdiger Ringeler schrieb:
> giebt es filleicht eine kleine schaltung mit der ich einen schrittmotor
> zum drehen bekomme ohne programieren zu müssen ?

z.B. einen A3967
Der hat einen Eingang für die Richtung und einen für Schrittpulse.
Ansteuern kannst du den mit einem Pulsgenerator, dessen Frequenz von
deiner Potistellung abhängt. Außerdem brauchst du noch einen Komparator
o.ä., der feststellt, ob das Poti nach links oder rechts verdreht ist,
um die Laufrichtung zu steuern.
