Was ist das für ne logische Schaltung?
von Simon N. (ardi)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hi,
ich verstehe diese Schaltung nicht, kann mir die jemand erklären?
Danke und Gruß

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ne logische Schaltung?
von der tom (Gast)

Lesenswert?
• ▲
▼
Google mal nach rs flip flop mit nand gatter.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ne logische Schaltung?
von Christoph db1uq K. (christoph_kessler)

Lesenswert?
• ▲
▼

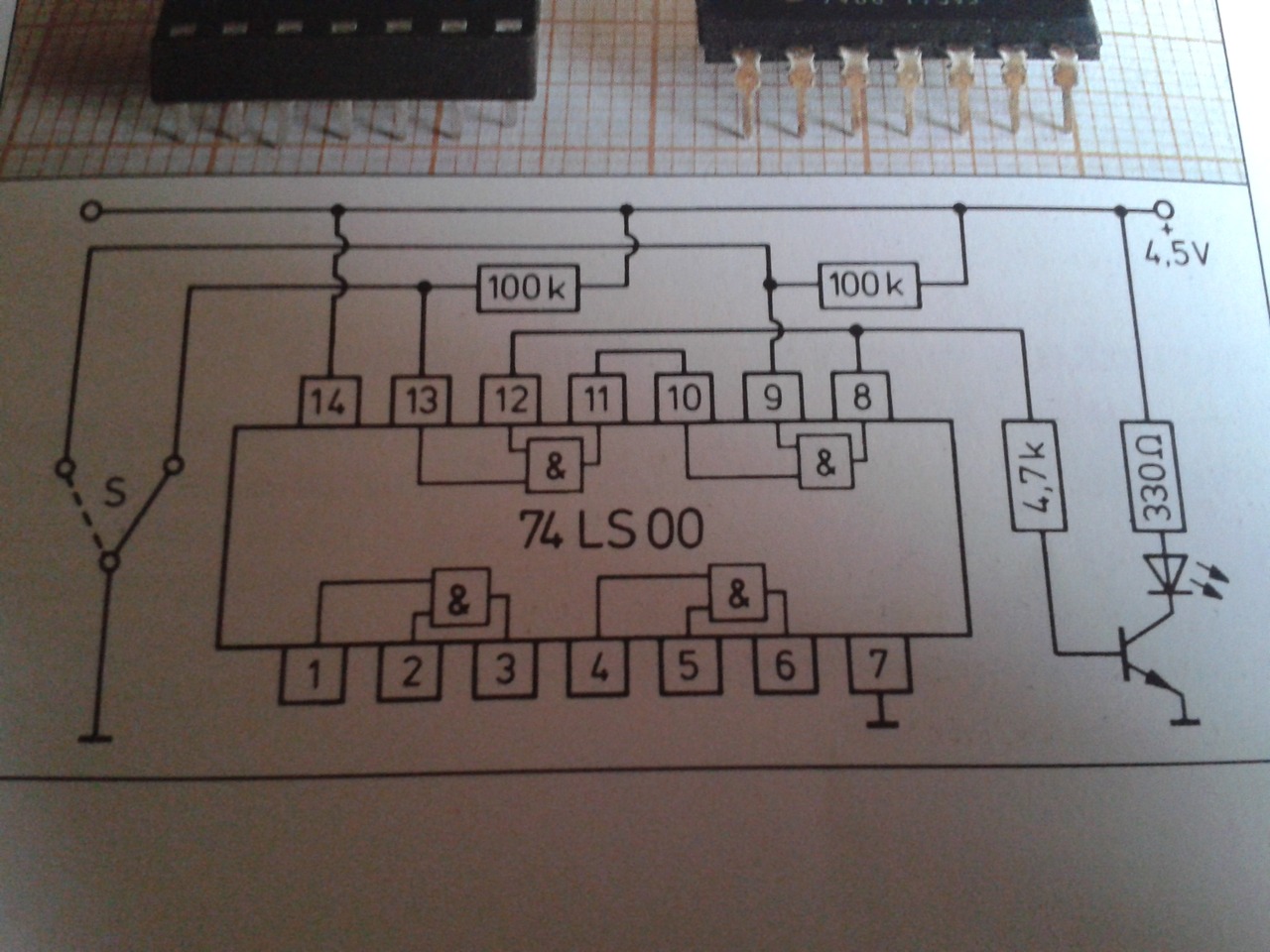

Ein RS-Flipflop zur Schalter-Entprellung

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ne logische Schaltung?
von Michael (Gast)

Lesenswert?
• ▲
▼
Simon Name schrieb:
> 20130618_204918.jpg
> 2,4 MB, 62 Downloads
Und lies mal etwas über Bildformate und Ausleuchtung ;-)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Was ist das für ne logische Schaltung?
von Roland B. (brenner)

Lesenswert?
• ▲
▼
Die AND Gatter auf deinem Schaltplan sind falsch eingezeichnet. Der
74LS00 hat 4 NAND Gatter.
