Hallo, ich hätte mal eine Frage wenn SD Speicherkartenmodulplatine über eine 7 polige Buchsenleiste ( 2,54mm Rastermass) an eine Folientastatur verbinden will wie gestaltet sich das mit den Anschlüssen und der Stromversorgung? Danke und Gruss
Christian C. schrieb: > wenn SD Speicherkartenmodulplatine über eine 7 polige > Buchsenleiste (2,54mm Rastermass) an eine Folientastatur > verbinden will Was willst du denn mit einer Folientastatur an einem Speichermodul? > wie gestaltet sich das mit den Anschlüssen und der > Stromversorgung? Was genau willst du jetzt von uns hören?
Interessiert mich nur. Wenn ich so eine Buchsenleiste mit einer regulären SD Speichkartenmodulplatine verbinden will dann wahrscheinlich jedes Kabel einzeln verbinden oder?
Christian C. schrieb: > Interessiert mich nur. Auch wenn es keinen Sinn macht? > Wenn ich so eine Buchsenleiste mit einer regulären SD > Speichkartenmodulplatine Was meinst du eigentlich mit einer "regulären SD Speicherkartenmodulplatine"? Meinst du einfach nur eine SD Karte? > verbinden will dann wahrscheinlich jedes Kabel einzeln verbinden oder? Von Kabeln war bisher nicht die Rede. Aber wenn du an den Steckverbinder Kabel anbringen willst, gibts nur diese Möglichkeit (jedes Kabel einzeln). Oder würdest du lieber alle Kabel gemeinsam mit einem Pin verbinden? Christian C. schrieb: > über eine 7 polige Buchsenleiste ( 2,54mm Rastermass) an > eine Folientastatur verbinden will Verwechselst du womöglich die Folientastatur mit einem FOLIENKABEL ?
Korrekt Folienkabel meinte ich, sorry. Das Folienkabel lässt sich das denn einfach auf die Speicherkartenplatine auflöten oder muss man da wie gesagt jedes einzelne Kabel verbinden? Danke
Christian C. schrieb: > Korrekt Folienkabel meinte ich, sorry. Na also. Das erste Missverständnis wäre geklärt. > Das Folienkabel lässt sich das denn einfach auf die > Speicherkartenplatine auflöten 1. Reden wir denn jetzt von einer einzelnen SD Karte in Standardgröße? 2. Wenn es eine Solche ist, kannst du ein Folienkabel (FFC) nicht einfach so auflöten, da sich zwischen den einzelnen Kontakten noch kleine Kunststoffstege befinden.
Wenn sich hier so eine SD Speicherkartenplatine anschaut wo muss man dann eigentlich die jeweiligen Kabel von aussen reinsetzen? Versteh ich nicht so richtig http://www.shop.display3000.com/media/images/p001-mit-karte-600.jpg
Christian C. schrieb: > Wenn sich hier so eine SD Speicherkartenplatine anschaut wo > muss man dann eigentlich die jeweiligen Kabel von aussen reinsetzen? Lies die Anleitung. http://www.shop.display3000.com/elektronikmodule/sd-speicherkartenplatine.html > http://www.shop.display3000.com/media/images/p001-... Ach.... Endlich wird klar, was du mit "so einer SD Speicherkartenplatine" meinst! Gibt ja auch nur DIESE EINE !
;-) Gibt Tausende oder? Mmmh, ja und da dann die Kabel irgendwie reinfriemeln oder Löten? Danke
Bei 2x6 Kontakten im Rastermaß 2.54 könnte man auch erstmal eine 2-reihige Stiftleiste einlöten und dann mit einem Flachbandkabel weitergehen. Besser als da irgendetwas reinzufriemeln.
Mike schrieb: > Bei 2x6 Kontakten im Rastermaß 2.54 könnte man auch erstmal eine > 2-reihige Stiftleiste einlöten und dann mit einem Flachbandkabel > weitergehen. Besser als da irgendetwas reinzufriemeln. So isses. Christian C. schrieb: > ;-) Gibt Tausende oder? Vermutlich ja. > Mmmh, ja und da dann die Kabel irgendwie reinfriemeln oder Löten? Wenn unbedingt Kabel direkt, dann reinpfriemeln UND löten!

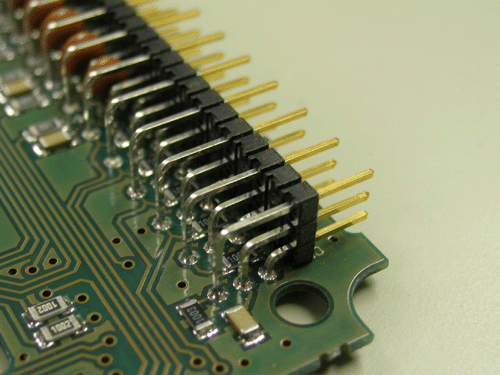

2x6 Kontakte das wäre dann korrekt gelötet so wie hier nur halt zweier- und nicht dreierreihen oder? http://www.mikrocontroller.net/attachment/9273/stiftleiste.gif Ehm, also mit dem Rasstermass auf was beziehst Du das jetzt genau? Versteh nicht genau was damit gemeint ist. Also solch ein SD Card Reader 8 polig würde schon ausreichen, da muss man dann das Flachbandkabel einfach nur reinstecken oder wird das dann einfach verlötet? http://i01.i.aliimg.com/wsphoto/v0/526750081/SD-Card-Reader-Module-for-Arduino-ARM-Read-and-Write-Free-shipping.jpg
Eine doofe Frage noch, um das SD Speicherkartenmodul überhaupt zum Speichern heisst zum Laufen zu bekommen muss man das dann doch noch mit einer Batterie anschliessen denke ich mal, wo muss man die denn da anschliessen?
Mir wirds allmählich zu blöd. Deswegen klinke ich mich jetzt aus.
Christian C. schrieb: > wo muss man die denn da anschliessen? Guckst du in Datenblatt auf S.5 http://www.shop.display3000.com/media/docs/manual-p001-l.pdf
Danke, aber das obere SD Speicherkartenmodul ist das nicht ein bischen zu kompliziert, ich mein da muss ja noch richtig viel herumgelötet werden und alles mögliche oder? Das Ding ist wo ich eigentlich dran rumtüfteln wollte war so ein Satz http://www.shop.display3000.com/media/images/ft03_400.jpg mit solch einem Folienkabel dran mit einer Buchsenleiste, das man das an ein Speicherkartenmodul anschliesst mit einer normalen kleinen Batterie und dann einfach die Datensätze von der Speicherkarte lesen kann entweder wird da dann A, B oder C getippt und dass man das dann auf Speicherkarte einlesen kann. Aber so einfach wie möglich.
Denkst du eigentlich auch nur 3 Sekunden nach, wenn du was schreibst?
Schon, aber ich bin noch kein Profi in der Sache. Dank vorab trotzdem
Ich versuch mich da mal dran, und wenns hakt dann meld ich mich dann wieder. :o)
Christian C. schrieb: > ... und wenns hakt dann meld ich mich dann wieder. :o) Wird es. Trotzdem viel Glück.
Eine Frage, wenn ich data logging machen möchte für ein kleines raketenprojekt und einen kleinen openlog von sparkfun nehme, der mit einem arduino verbunden werden soll, dieser wiederum dann mit einem flachbandkabel mit 8 pins an den entsprechenden sensor, damit die daten dann direkt in der sd karte von openlog gespeichert werden können. welcher arduino typ, möglichst klein und funktionell, da der platz beschränkt ist, würde hier am besten passen? Passt hier ein Arduino Pro, ein Arduino Pro Mini oder ein Arduino Nano am besten oder vielleicht doch ein Arduino Micro? Dank vorab
Hi! Wie du vielleicht gemerkt hast, kommt deine Schreibweise/Fragweise nicht bei allen gut an. Ich empfehle dir deshalb folgende Fragen (so präzise wie möglich) zu beantworten: 1. Was genau ist dein Projekt? 2. Was hast du schon an Vorarbeit geleistet? 3. Wo bleibst du momentan hängen? 4. Auf welchem Kentnissstand befindest du dich (Totaler Neuling, Anfänger, Bastler..)? Versuche dabei soviele mögliche Fragen wie möglich im Voraus zu beantworten, dann wird dir auch gerne geholfen. Bis jetzt weiss man nur, du hast irgend einen Sensor, irgend eine SD-Karte und irgendeinen Arduino. Gruss
Stell dir beim Formulieren deiner Frage vor - natürlich nur zum Spaß -, wir könnten deine Gedanken nicht lesen, könnten nicht auf deinen Schreibtisch schauen und kennen auch dein Projekt nicht, sondern wissen nur das, was du uns schreibst.
@Christian: kauf dir doch einfach das hier: http://www.shop.display3000.com/mikrocontrollerloesungen/uc-mit-21-tft/d074-mikrocontroller-atmega-tft-farbdisplay-212.html Da kannst Du die Tastatur direkt auf den Tastaturport auftecken und die Software für das Ansteuern des Displays und der SD Karte kommt direkt mit. Da hast Du dann wenigstens schnell eine lauffähige Lösung. Oli
@Oli Danke für den Tip. Ich schau mir das mal an.
Angehängte Dateien:
-
390 KB

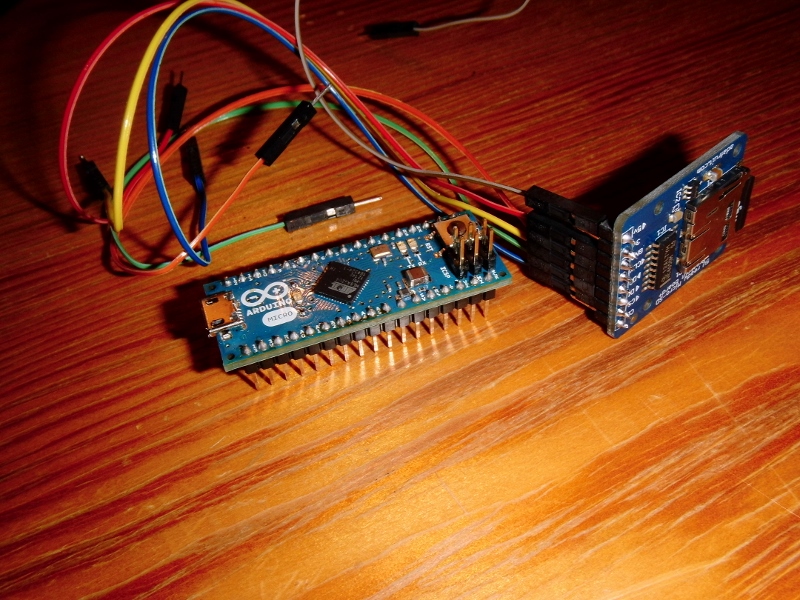

Ok also die sd karte ist formatiert. SD Breakout ist korrekt gelötet - hoffe ich doch Und jetzt gemäss dem Tutorial wie man Micro SD Karte mit einem Arduino verbinden kann http://www.ladyada.net/products/microsd/ da hab ich scheinbar die falschen jumper wires genommen. :o) Also dann doch female/female jumper wires zwischen sd breakout und arduino micro korrekt? Die Arduino Software habe ich entsprechend schon heruntergeladen. Für eine 7 pin Buchsenleisten Verbindung soll man pin 2-8 auf dem arduino micro benutzen, bei einer 8 pin verbindung würde ich dann pin 2-9 auf dem mikro anschliessen habe ich das so richig verstanden? besten dank vorab
Zitat von deiner Seite: Connect the 5V pin to the 5V pin on the Arduino Connect the GND pin to the GND pin on the Arduino Connect CLK to pin 13 or 52 Connect DO to pin 12 or 50 Connect DI to pin 11 or 51 Connect CS to pin 10 or 53 Das bedeutet: 5V -> 5V / GND -> GND (sollte klar sein) CLK (SD-Board) -> SCLK (Arduino) CS (SD-Board) -> SS (Arduino) DO (SD-Board) -> MOSI (Arduino) DI (SD-Board) -> MISO (Arduino)
