Wasserdurchfluss messen

[Thomas L. (ics1702)]

Hallo,
für ein Kinderspiel möchte ich den Wasserdurchfluss durch ein 100 mm
Abwasserohr messen. Die Kinder spritzen eine gewisse Zeit mit einem
Strahlrohr aus einiger Entfernung in das Rohr. Maximal ca. 20l pro
Minute für eine Minute.
Im Moment wird das Wasser in einem grösserem Rohr gesammelt und über
Schwimmerschalter der Wasserstand angezeigt. Danach pumpt eine Pumpe das
Rohr leer.
Das funktioniert aber nicht immer zuverlässig. Durch den Transport oder
falschen Zusammenbau bleiben manchmal die Schwimmer hängen, oder es gibt
Probleme mit der Pumpe.
Ich würde gerne auf die Pumpe verzichten und die Wassermenge durch das
Rohr elektronisch messen. Ich hatte schon an ein Schaufelrad gedacht und
dann die Umdrehungszahl elektronisch zu messen.
Aber eigentlich würde ich etwas vorziehen, was keine beweglichen Teile
hat und irgendwie robuster ist. Hat da jemand eine Idee ? Muss auch
nicht sehr genau sein.

Gruß Thomas

[Düsendieb (Gast)]

je mehr Durchfluss, umso höher steigt das Wasser im Behälter

[Düsendieb (Gast)]

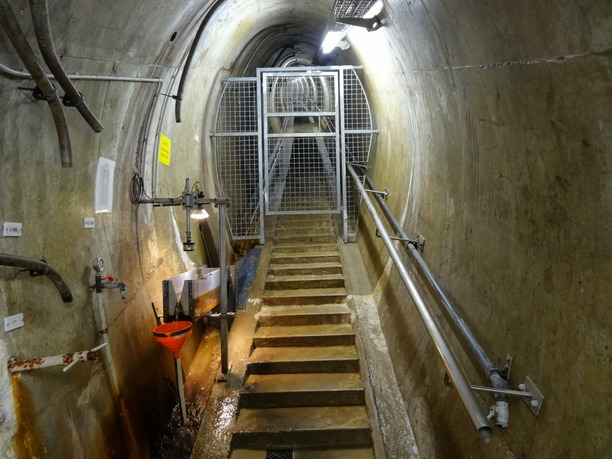

ich entschuldige mich für die Dateigröße

[♪Geist (Gast)]

Es gibt Wasserdrucksensoren. Ich denke 20 Liter werden nicht wirklich
viel Druck erzeugen, sodass man noch unter 100€/Sensor liegen würde.

[Dirk (Gast)]

Du bohrst unten einen kleines Loch in deinen Sammelbehälter und
befestigst dort einen Schlauch der über den maximalen Wasserstand geht,
dort schließt du einen Drucksensor an, den du auswerten kannst.
Sinnvoll ist den Schlauch mit einer Membran unten an der Bohrung
abzudichten.

[Henrik V. (henrik_v)]

rel. Drucksensor am Boden


Oder Luftdruck über Staudruck, da die 'Anlage' ja entwässert wird, wie
bei WAMAs

[Thomas L. (ics1702)]

das mit den Drucksensoren geht doch nur, wenn ich das Wasser weiterhin
erst sammle und danach abpumpe. Ich wollte eigentlich auch die Pumpe aus
dem System haben. Also das Wasser direkt auf den Boden fliessen lassen
und nicht erst zwischenspeichern.
Oder habe ich das mit den Drucksensoren falsch verstanden ?

[MaWin (Gast)]

Wenn du noch nicht mal einen Schwimmerschalter hinbekommst,
wie willst du dann pfiffigere Technik aufbauen,
die ein mit Luft/Wasser Gemisch gefülltes Rohr richtig
behandeln kann ?

Stelle einen 20l Eimer drunter und miss wie schwer er ist,
per Hand nach jedem Spielvorgang auskippen.

[Dirk (Gast)]

Ne haste richtig verstanden,
wäre aber eine einfache Lösung,
Mir fallen sonst nur sehr aufwednige Methoden (und damit leider auch
teuere) ein.
ein Kleiner duchfluss messer von C könnte, es sonst tun.

[Christian H. (ch-hunn)]

Einen Regenmesser mit einer Wippe und die Impulse zählen.
Den Ausfluss aus dem Sammelrohr der Wippe entsprechend anpassen.

[Udo S. (urschmitt)]

such mal nach "durchflusssensor"
Bei Amazon, Reichelt, RS, Conrad, ...

Da gibts das tausendfach von billig bis robust.

[Dirk (Gast)]

mal bei C gesucht:
http://www.conrad.de/ce/de/product/150218/Durchflussmesser-VISION-2000-Durchflussmessturbine-BIO-TECH-eK-82202425-gefilterte-Medien-50-Mikron-05-25-lmi

[Gerry L. (Gast)]

Dirk schrieb:
> mal bei C gesucht:
>
http://www.conrad.de/ce/de/product/150218/Durchflussmesser-VISION-2000-Durchflussmessturbine-BIO-TECH-eK-82202425-gefilterte-Medien-50-Mikron-05-25-lmi

Alternativ

http://www.ebay.co.uk/sch/i.html?_trksid=p2047675.m570.l1313.TR0.TRC0&_nkw=Water+Flow+Hall+Effect+Sensor+Switch+Flow+Meter+Flowmeter&_sacat=0&_from=R40

[Thomas L. (ics1702)]

das mit den fertigen Durchflusssensoren  gefällt mir. In dem Link von
Dirk gibt es ein Datenblatt. Da steht aber nichts von einem
Mindestdruck. Kann es sein, dass die wirklich keinen Druck benötigen um
zu messen. Ich denke nicht, dass ich wirklich nennenswerten Druck
erzeuge, weil das Wasser ja einfach drucklos von oben in den Sensor
laufen würde.

Gruß Thomas

[Tom (Gast)]

Hallo,

keine Ahnung in wieweit der passt, ist jedoch sehr günstig:
http://www.robotshop.com/eu/adafruit-water-flow-sensor.html

Tom

[Gerry L. (Gast)]

Thomas L. schrieb:
> das mit den fertigen Durchflusssensoren  gefällt mir. In dem Link von
> Dirk gibt es ein Datenblatt. Da steht aber nichts von einem
> Mindestdruck. Kann es sein, dass die wirklich keinen Druck benötigen um
> zu messen.

Hier wird durch ein flüssiges Medium ein Fächerrad bewegt.
In den Fächern sind Magneten welche an einem Hallsensor vorbei gleiten.
Der Hallsensor sendet dann entsprechende Pulse.

[Thomas L. (ics1702)]

Danke an alle für die Tipps und die günstigen Links . Ich werde es mit
einem fertigen Durchflusssensor probieren.

Gruß Thomas
