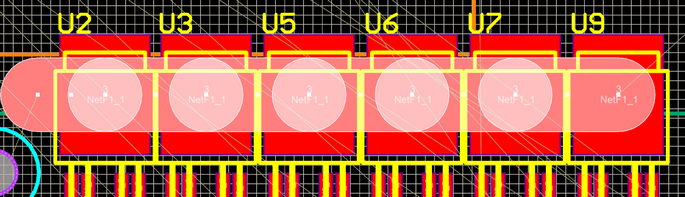

Hallo, ich habe hier beim AD10 beim "Interactive Routing" ein nerviges Problem und weiß nicht, wie ich es abschalten kann. Bei der alten Version (AD6.9) "funktionierte" alles wie gewohnt. Erklärung: Wenn ich beim AD10 via Interactive Routing eine Leiterbahn über mehrere Bauteile ziehe, wird diese autom. in mehrere kleinere Abschnitte unterteilt (siehe Foto). Wie bzw. wo kann man diese "Funktion" abschalten? Danke! :)
und wenn du neben den Bauteilen eine Leiterbahn ziehst und sie anschließend durch verschieben(draufklicken und gedrückt lassen) auf die Position ziehst? Besteht das Problem dann weiterhin?
vll auch Raster verstellen und dann weiterhin probieren...
Ja, "Problem" besteht immer noch. AD10 unterteil sofort den Leiterzug, wenn dieser durch den Nullpunkt eines Pad oder Via verläuft..?!? Komisches Verhalten - aber langsam habe ich mich daran gewöhnt.. :o) (Typisch Mensch hald..)
Thomas schrieb: > AD10 unterteil sofort den Leiterzug, wenn dieser durch den Nullpunkt > eines Pad oder Via verläuft..?!? Aber das ist doch auch logisch völlig korrekt - die Leiterbahn geht eben von einem Pad zum nächsten mit gleichem Potential usw., und nicht "über ein Pad drüber". Ich kann da kein Problem erkennen - es wäre eher eins wenns nicht so wäre. Gruss Reinhard
..dann waren alle Vorängerversionen wohl nicht korrekt? :-b
Thomas schrieb: > ..dann waren alle Vorängerversionen wohl nicht korrekt? :-b Nicht korrekt wäre übertrieben, aber jedenfalls nicht optimal - das gibt/gab es in vielen anderen Systemen auch, dass Routes übereinandergelegt waren, z.B. eine von U2 nach U9, eine weitere von U2 nach U3, die drüber oder drunter lag. Das war akzeptabel, weil es den richtigen Output erzeugt, aber fehleranfällig und lästig: entweder man muss beim Ändern beide verlegen, oder U2-U3 ist garnicht geroutet, dann ist U3 beim Ändern von U2-U9 wieder unconnected - daher wurde generell dahingehend weiterentwickelt, ein Merging vorzusehen oder gleich ein Automerge beim Routen, so dass die Routen minimiert werden auf Ux-Ux+1. Das ist auch vorteilhaft für die Ausgabe, die CAM-Station beim LP-Hersteller kann sonst aufgrund der Gerberdaten nicht entscheiden, ob die Route U2-U9 korrekterweise U2, U3 usw. anschliesst oder ob das ein Kurzschluss ist. Bei meinem CadStar ist es so, dass eine Verbindung an eine durchgehende Leiterbahn (T) dazu führt, dass das entstehende T aus 3 Routen besteht, also der Querbalken des T teilt sich automatisch in 2 Teile. Fasst man eine der beiden Strecken an, so ist der Verbindungspunkt des T ein (virtueller) Fixpunkt. Man kann durchaus auch alles anders machen, besonders wenn man vom Kleben und Malen ausgeht, aber vielleicht können wir uns drauf einigen, dass die von dir beanstandete Funktion zumindest kein Fehler ist. Gruss Reinhard
