Hello Habe eine Bestückungsvariante für mein Design ausgewählt und theoetisch sollte ja über allen Bauteilen im Schematic, die für diese Variane deaktiviert wurden, ein rotes Kreuz oder was halt eingestellt ist erscheinen. Tut es aber leider nicht :( Habe das Design nochmals kompiliert, alles gespeichert und sogar Altium neugestartet. Doch es bringt nichts. Beim hin und herschalten zwischen beiden Varianten sieht es immer identisch aus. Danke für Eure Hilfe
Ist bei mir auch so (AD13), die Kreuze macht er aber in jedem Fall im pdf Ausdruck des Schaltplanes. Ich bilde mir ein, auf der embedded eine Vorführung dazu gesehen zu haben, wo das ging. Aber ich habe keine Ahnung, welche Einstellungen da wo gemacht wurden. Für mich ist es auch nicht ganz so wichtig, solange die BOM, der Bestückungsplan sowie der Schaltplan mit entsprechenden Varianten versehen sind.
Dann ist bei deiner Version wahrscheinlich auch was nicht in Ordnung :) Denn diese Funktion ist ja entscheidend, dass sie auch im Programm funktioniert und nicht nur auf Ausdrucken.
Angehängte Dateien:
-
2,6 KB
Um die Variante im Schalplan auch sehen zu können, muss nach dem Kompilieren der Modus gewechselt werden. Unten links taucht dann ein Reiter mit dem Namen des jeweiligen Schematics auf. Anklicken und voilà werden die Bauteile ausge-x-t dargestellt.
Danke Ralph, das ist natürlich wirklich fein. bisher hatte ich es zwar nicht gebraucht aber es macht die Kontrolle doch deutlich einfacher. [Sarkasmusmodus an] Werter Herr Hoffmann, danke für die Hilfe. [Sarkasmusmodus aus]
Ah interessant! Warum das aber so gelöst wurde offenbart sich mir zwar nicht, aber die Altiumianer werden sich hoffentlich bestimmt was dabei gedacht haben... Hey Christian, immer gerne wieder ;) Aber Hofmann bitte nur mit einem F
Ok, ich merk's mir für die Zukunft :) Altium ist so komplex, daß man immer wieder neues entdeckt. Erschwerend kommt hinzu, daß die Altium Live Wiki Einträge nicht, oder nur selten, angepasst werden. Ich hatte schon öfter den Fall, daß ich eine Lösung für ein Problem suchte, dieses im Wiki auch fand, aber die Lösung für eine ältere Version war. (z.B. Erstellung eines Custom Pads im Bauteileditor) Eine gewisse Dynamik ist da schon im System. Leider vergisst man nicht oft genutzte Hotkeys auch gern mal wieder. Es gibt z.B. einen, welcher dazu führt, daß man beim Platzieren eine, im Schaltplan markierte Gruppe, Bauteil für Bauteil platzieren kann. Der ist ab und an nützlich, leider hab ich den auch vergessen. Aber den find ich wieder :)
Ja, die Funktion hab ich mal in einem Video gesehen. ne weile her... Aber Christian, jetzt würde ich noch mal gerne deine Kompetenz anzapfen, denn bei meinem Output (habe 2 separate Output-Jobs) zeigt mir das Altium die Varianten im PDF nicht an, also die Schematics sehen identisch aus. Welche Einstellungen nimmst du bei dir vor, damit das klappt? Und da ich nun weiß, über welchen "Umweg" man die Varianten im Schematic sichtbar macht, würde ich auch gern noch wissen, wie das beim PCB aussieht, denn dort sehe ich kein grünes Kreuz über meinen Komponenten, wenn ich die Varianten wechsle.
Ich mach das normalerweise via Output Job file. Diese hab ich in allen vorhandenen Varianten in einem Ordner gesammelt und kopiere diese dann in die jeweiligen Projektordner (Das Verlinken in den Sammelordner funktioniert nicht, hab ich ausprobiert). Nach Einbindung ins Projekt gehe ich auf das Pcb release Menü (Im Layoutmodus son Icon was wie eine kleine Platine aussieht). Dort musst du, bei mehreren geöffneten Projekten, erstmal den richtigen Reiter auswählen. Dann geht's weiter mit "Default Configuration" dort einmal draufklicken. Es öffnet sich ein neues Fenster. in diesem kannst du der Configuration erstmal einen Namen geben (So wird später der Ausgabeordner, welcher die Daten enthält heißen). Sofern dein Projekt Varianten besitzt gibt es dort dann eine Auswahlmöglichkeit, standardmäßig ist dieses auf Ignore Variants gestellt. Das lenkst du auf Link to Variant um. Im daneben befindlichen Drop down Menü kannst du dir die entsprechende Variante Auswählen. Du kannst im Outputjobfile auch einstellen, was mit den Varianten in der BOM passieren soll. dort kannst du dir in der BOM auch den Variantennamen (s. Default Configuration!) anzeigen lassen (Field=VariantName) Ich hoffe, geholfen zu haben. Im PCB wird das nicht gehen. Dort musst du sowieso alle möglichen Varianten einplanen, denn es handelt sich ja um Bestückungsvarianten ein und der selben Platine. Im Assembly Drawing werden entfallene Bauteile nicht angezeigt, im Bestückungsdruck sind sie dennoch vorhanden.
Johannes Hofmann schrieb: > Und da ich nun weiß, über welchen "Umweg" man die Varianten im Schematic > sichtbar macht, würde ich auch gern noch wissen, wie das beim PCB > aussieht, denn dort sehe ich kein grünes Kreuz über meinen Komponenten, > wenn ich die Varianten wechsle. Wechsel im Layoutmodus mal in die 3D-Ansicht. So du alle Komponenten mit einem 3D-Objekt versehen hast, werden die Varianten auch korrekt angezeigt.
ok, das kann sein, im Step File sind sie ja auch richtig drin.
Angehängte Dateien:
-
40 KB

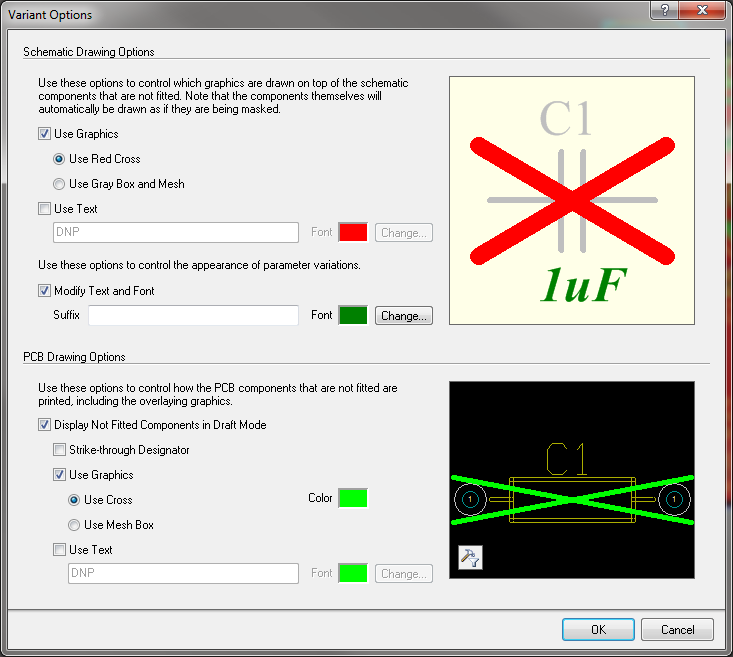

@Ralph Im PcbDoc verschwindet in der 2D-Ansicht der Mechanical-Layer der korrespondierenden Bauteile und in der 3D-Ansicht die 3D-Modelle, wenn ich zu meiner Variante umschalte, aber ich dachte, dass das in 2D so geändert wird wie im Bild dargestellt. Uns ebenso natürlich auch in den AusgabePDFs.
Oh Mann, hab jetzt rausgefunden, dass man beim OutputJob beim entsprechenden Dokument bei "Data Source" zu "Project Physical Documents" wechseln muss, dann wird alles angezeigt. Nur mit der PCB klappt's noch nicht.
Hallo miteinander. Ich habe das gleiche Problem, dass bei die Bestückunsvariante nicht angezeigt wird. Bei mir gibt es auch den Power Reiter unterm Schema nicht. Weis jemand hier ne lösung? Kenn mich leider sehr schlecht im Altium aus. Danke Lg michi
Michael schrieb: > Hallo miteinander. > > Ich habe das gleiche Problem, dass bei die Bestückunsvariante nicht > angezeigt wird. > Bei mir gibt es auch den Power Reiter unterm Schema nicht. > Weis jemand hier ne lösung? Hast du das Projekt kompiliert?
> Bei mir gibt es auch den Power Reiter unterm Schema nicht.
Was für'n Power Reiter?
Ralf
Ralf schrieb: > Was für'n Power Reiter? nicht nur den letzten Post lesen sondern den ganzen Thread und die Frage löst sich in Wohlgefallen auf
>> Was für'n Power Reiter? > nicht nur den letzten Post lesen sondern den ganzen Thread und die Frage > löst sich in Wohlgefallen auf Ach, das war spezifisch. Ja, wenn er ein EIGENES Problem hat und sich aber auf das Problem bzw. die Daten eines ANDEREN bezieht, muss ich fragen :) Ich hoffe er weiss dass der Reiter bei ihm nicht zwangsläufig Power heissen wird... Ralf
das sicherlich, aber das ändert nichts an der Tatsache, daß die Frage am 16.08.2013 um 14:58 von Ralph T beantwortet wurde. dort steht auch, daß der Reiter nicht zwangsläufig Power heissen muss.
