Hallo es gibt ja ICs wie bäume im wald aber ich habe noch keine Seite gefunden wo man auch nur zu ein IC das passende PCB dazubekommt. gesucht wird derzeit für den tda2052 v. und was echt zum kotzen ist jeder bauplan ist anderes was soll der scheiss? also ein nachbau der Pläne endet immer gleich. entweder falsch zusammen gebaut oder spiegel verkehrt und nach 4 versuchen bin ichs leid. DANKE
DAVID ------ schrieb: > also ein nachbau der Pläne endet immer gleich. Du weißt ja, wie es so schön heißt: Der Computer ist immer nur so ... klug ... wie derjenige, der vor ihm sitzt. > entweder falsch zusammen gebaut Oder auf einen absichtlich mit Fehlern gespickten Plan herein gefallen. > oder spiegel verkehrt Na da kann Dir nun wirklich keiner helfen. > und nach 4 versuchen bin ichs leid. Dann mach es doch ganz einfach selbst. Oder nimm doch ganz einfach das Layout aus dem Schaltplan.
Verbreite mal nicht so eine ungesunde Hektik. Hier ist das Datenblatt und darin ist auch der Vorschlag für eine Platine enthalten: http://pdf.datasheetcatalog.com/datasheet/stmicroelectronics/1585.pdf Danach kannst Du Dich bei einem eigenen Entwurf richten, denn dieser Aufbau ist erprobt. MfG Paul
Paul Baumann schrieb: > darin ist auch der Vorschlag für eine Platine enthalten: Na toll, jetzt hast Du den ganzen Spaß verdorben :(
Angehängte Dateien:
-
210 KB
Ich habe mich nach dem Datenblatt gewendet und nach ein paar andern plänen und da ist immer zu sehen das am Eingang von linein die vollen 25 volt anliegen sollen jetzt würde ich doch denken das es wenig sinn macht oder ? und noch mal in aller ruhe da mit es auch der letzte Vollidiot versteht. Wo ICH kaufen PCB für TDA2052 ? mein letzer plan sah besser aus uns war auch nachbar bar ABR auch hier wieder ein fehler beim eingang.
:
Bearbeitet durch User
DAVID ------ schrieb: > Ich habe mich nach dem Datenblatt gewendet Gut. > und nach ein paar andern plänen Pfui pfui pfui! Datenblatt! Nur wenn es keine andere Quelle als die vom Hersteller gibt, greift man auf irgendwelche Dinge im Netz zurück! > und da ist immer zu sehen das am Eingang von linein die vollen 25 > volt anliegen sollen Garantiert nicht. Da hast Du das Datenblatt falsch verstanden. > jetzt würde ich doch denken das es wenig sinn macht > oder ? Ok, doch richtig verstanden. Nein, das macht überhaupt keinen Sinn. > und noch mal in aller ruhe da mit es auch der letzte Vollidiot versteht. > Wo ICH kaufen PCB für TDA2052 ? Gar nicht. Das Teil ist uralt. Kauf von Conrad den 70W Monoblock. > mein letzer plan sah besser aus uns war auch nachbar bar ABR auch hier > wieder ein fehler beim eingang. Nein, ein Fehler beim Lesen des Planes. Ich sehe nirgendwo 25V auf dem Eingang.
DAVID ------ schrieb: > und noch mal in aller ruhe da mit es auch der letzte Vollidiot versteht. > Wo ICH kaufen PCB für TDA2052 ? Respekt, im ersten Anlauf alle Fettnäpfchen gleichzeitig getroffen! :D
DAVID ------ schrieb: > und noch mal in aller ruhe da mit es auch der letzte Vollidiot versteht. > Wo ICH kaufen PCB für TDA2052 ? Ich versteh wirklich immernoch nicht was du willst. Warum sollte es zu jedem IC ein passendes PCB geben? Suchst du sowas wie ein Eval oder Breakout Board?
cyblord ---- schrieb: > Ich versteh wirklich immernoch nicht was du willst. Warum sollte es zu > jedem IC ein passendes PCB geben? Suchst du sowas wie ein Eval oder > Breakout Board? der to scheint es nicht zu kapieren das er die platine selber entwerfen/testen und dann herstellen(lassen) muß. das ist beim 2052 nicht so einfach. das ding ist rel. schwingfreudig. da muß das layout stimmen. steckboard und lochraster sind da nicht geeignet.
DAVID ------ schrieb: > es gibt ja ICs wie bäume im wald aber ich habe noch keine Seite gefunden > wo man auch nur zu ein IC das passende PCB dazubekommt. Guckst du hier: http://www.leiterplattenservice.com/ Layout hinschicken und denen sagen was und wieviel du willst. Dann hast du. Wenn du Bauteile und PCB gleich fertig zum Bestücken haben willst, such dir einen Bausatz, sofern einer angeboten wird.
ist irgend wer der Ansicht das ich es einfach mal nach dem plan von:
DAVID ------ schrieb:
versuchen soll.
im vollen bewusst sein das ein elko (Eingang für Signale) verkehrt rum
eingebaut werden muss.
den plan aus dem Datenblatt kann ich nicht mal Original nach bauen
geschweige den spiegel verkehrt wegen lochrasterplatine.
danke
Alter Es gibt nicht zu jedem Ic eine Pcb zu kaufen. Das Leben ist kein Bausatz wo immer alles fertig zu kaufen gibt. Manchmal muss man sein Hirn einschalten und dinge selber machen.
Ich habe hier einen Autoreifen gekauft und da war einfach kein Auto dabei! Das kotzt mich voll an, woher soll ich denn wissen, auf welches Auto der Reifen jetzt passt!? Wo kann ich denn ein passendes Auto für meinen Reifen kaufen? Sollte aber bitte nicht mehr kosten als der Reifen, sonst wär das ja lächerlich.
DAVID ------ schrieb: > ist irgend wer der Ansicht das ich es einfach mal nach dem plan von: > DAVID ------ schrieb: > > versuchen soll. > im vollen bewusst sein das ein elko (Eingang für Signale) verkehrt rum > eingebaut werden muss. Warum drehst du ihn dann nicht einfach rum wenn du weißt dass er falsch rum eingezeichnet ist? > den plan aus dem Datenblatt kann ich nicht mal Original nach bauen > geschweige den spiegel verkehrt wegen lochrasterplatine. Warum nicht? Was genau hindert dich jetzt daran? Kann es sein dass du mit "PCB" und "Platine" in Wirklichkeit "Schaltplan" meinst? Weil du monierst hier dauernd über falsche Schaltpläne, verlangst aber schreiend nach PCBs. Was willst du nun? Nen korrekten Referenzschaltplan für dein IC (ein Bildchen mit Schaltzeichen, und lustigen Linien), oder ne fertige physische Platine (son grünes Ding mit Pads und Löcher, du weißt schon). gruß cyblord
:
Bearbeitet durch User
cyblord ---- schrieb: > Warum nicht? Was genau hindert dich jetzt daran? das diese pläne bei jedem IC den ich bis jetzt hatte immer sehr oder gar nicht verständlich sind. und was ich suche ist eine FERTIGE plaine zum auf löten der elkos und widerstände. > Kann es sein dass du mit "PCB" und "Platine" in Wirklichkeit > "Schaltplan" meinst? Nein > Schaltzeichen, und lustigen Linien) würde auch bissel helfen ja.
Angehängte Dateien:
-
18 KB

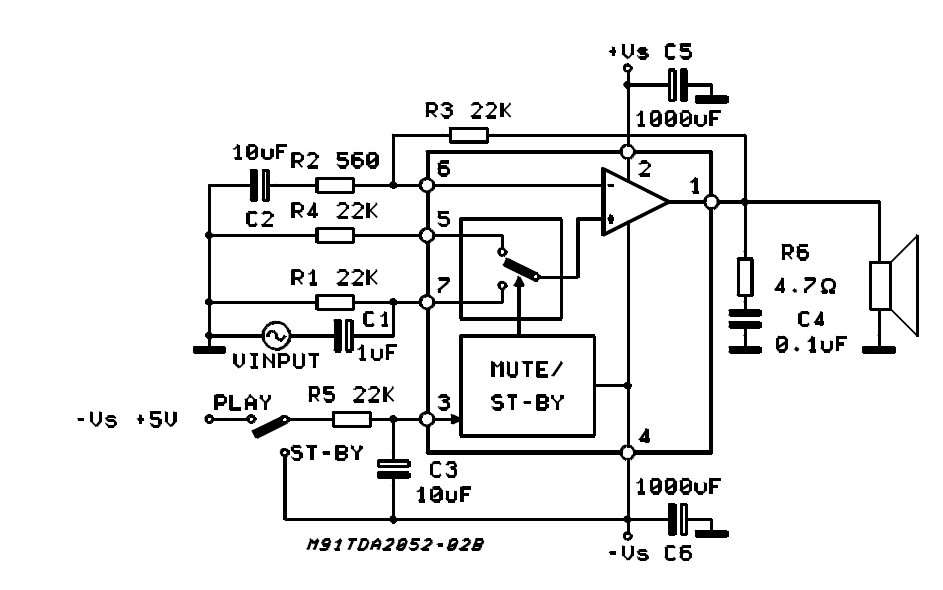

DAVID ------ schrieb: > cyblord ---- schrieb: >> Warum nicht? Was genau hindert dich jetzt daran? > das diese pläne bei jedem IC den ich bis jetzt hatte immer sehr oder gar > nicht verständlich sind. > > und was ich suche ist eine FERTIGE plaine zum auf löten der elkos und > widerstände. okok, dann wär das mal klar. Nun ist ja im Datenblatt zu dem Ding, ein Schaltplan drin. Hab den mal angehängt. Im Grunde willst du eine Platine für diesen Schaltplan. Richtig? Fall ja: Wo ist das Problem? Erstmal ist das ganze doch ziemlich übersichtlich. Viel Beschaltung ist da ja nicht. Auch auf Lochraster sollte das kein Problem sein. Zur Sicherheit: Auf dem Plan ist der IC ja in der Mitte und mit Innenbeschaltung (OpAmp) aufgemalt. Das ist ja schon im IC drin, also du musst ja nur die Teile aussen rum ranhängen und das sind doch nur ein paar Widerstände und Elkos und nen Taster und Lautsprecher. Und dieser Plan soll auch nicht korrekt sein oder wie? (wir kommen der Sache näher, ich spür das) gruß cyblord
:
Bearbeitet durch User
DAVID ------ schrieb: > Ich habe mich nach dem Datenblatt gewendet und nach ein paar andern > plänen und da ist immer zu sehen das am Eingang von linein die vollen 25 > volt anliegen sollen jetzt würde ich doch denken das es wenig sinn macht > oder ? http://www.st.com/st-web-ui/static/active/cn/resource/technical/document/datasheet/CD00000208.pdf Ist das Datenblatt von TDA2052v? Wo Du da sehen 25 V an Eingang anliegen?
mar IO schrieb: > DAVID ------ schrieb: >> Ich habe mich nach dem Datenblatt gewendet und nach ein paar andern >> plänen und da ist immer zu sehen das am Eingang von linein die vollen 25 >> volt anliegen sollen jetzt würde ich doch denken das es wenig sinn macht >> oder ? > > http://www.st.com/st-web-ui/static/active/cn/resource/technical/document/datasheet/CD00000208.pdf > Ist das Datenblatt von TDA2052v? > > Wo Du da sehen 25 V an Eingang anliegen? Naja das steht: VS DC Supply Voltage ±25 V unter Absolute Maximum Ratings. ;-)
Man sollte einfach erkennen, wann der Punkt gekommen ist, aufzugeben.
Hier gibt es übrigens alles (wenn ich es richtig gesehen habe): - Layout der Platine (fertig zum Ätzen...) - Schaltplan - Bestückungsplan http://elizeueletrotecnico.blogspot.de/2011/10/amplificador-60wrms-com-tda2052.html
Ich hatte mich schon geärgert, dass der TO nun am Ziel ist. Der Thread wurde gerade gut. Aber dann bin ich dem Link gefolgt. Danke
@Heiko ???? Das ist das Layout aus dem Datenblatt. Soweit war man gestern Abend auch schon.... Man muß auch mal einen Geist aufgeben können, wenn er zu schwach ist. ;-) MfG Paul
wenn man das aus dem link jetzt auch noch kaufen könnte wäre ich mehr als zu frieden.
DAVID ------ schrieb: > wenn man das aus dem link jetzt auch noch kaufen könnte wäre ich mehr > als zu frieden. Ja nun, man fragt sich: Warum zur Hölle willst du mit elektronischen Bauteilen basteln, wenn du gar nicht basteln willst? Dann such dir halt was fertiges und kauf das. Aber du kannst halt nicht Schaltungen aus einzelnen Bauteilen zusammenbauen wollen und dann auch noch alles fertig präsentiert bekommen. Das geht nicht zusammen. Da geht nur mit fertigen Bausätzen, dann such sowas. Dein Problem liegt also darin dass du 2 unvereinbare Dinge willst. gruß cyblord
KA welcher IC da drauf ist, aber da kannst du dir so eine Platine samt Bauteilen kaufen: http://www.neuhold-elektronik.at/catshop/product_info.php?products_id=4662 Lg.
