Nabend Leute. Ich such nun seit einer ganzen weile nach dem Datenblatt zu einem echt schicken Displaymodul das ich vor kurzem auf einem Flohmarkt gefunden habe. Dachte mir für 50ct wäre es ein echtes Schnäppchen. Leider finde ich dazu kein Datenblatt. Das modul ist mit HYLCD HC6203 beschriftet. Die Bezeichnung des Controllers auf dem Modul lautet: NJU6435FF Dessen Datenblatt ist auch kein Thema das habe ich bereits hier gefunden: http://www.digchip.com/datasheets/download_datasheet.php?id=711164&part-number=NJU6435FF Über das Komplette Modul konnte ich bisher kaum was finden. Zumindest nichts auf Englisch. Chinesisch/Japanisch (keine plan was von beidem es ist) kann ich leider nicht. Ich habe versucht herauszufinden welches der 8 Kabel zu welchem pin führt funktioniert aber nicht. Mein Multimeter mag scheinbar einige auf dem weg liegende Bauteile nicht. Leiterbahnen auf Sicht nachfolgen geht nicht, da Teilabschnitte der Leiterbahnen nicht sichtbar verlaufen. Wenn also jemand einen Link kennt oder gar ein solches Modul selbst in betrieb hatte, wäre ich über jeden Tipp dankbar. Lg Kelvin.
Kelvin S. schrieb: > Chinesisch/Japanisch (keine plan was von beidem es > ist) kann ich leider nicht. translate.google.com bemühen. Betrachtet man allerdings das Datenblatt des Controllers, so wird erkennbar, daß das kein besonders aufwendiges Display sein wird; der Controller kann 3 * 120 Segmente ansteuern. Außerdem steuert der Controller eine Tastaturmatrix mit bis zu 30 Tasten an. Damit ist es kein Graphik- und auch kein Textdisplay, sondern höchstwahrscheinlich irgendwas kundenspezifisches mit einigen vorgegebenen Segmenten, wie in Geräten der Unterhaltungselektronik häufiger zu finden. > Ich habe versucht herauszufinden welches der 8 Kabel zu > welchem pin führt funktioniert aber nicht. > Mein Multimeter mag scheinbar einige auf > dem weg liegende Bauteile nicht. Dann versuch herauszufinden, was das für Bauteile sein könnten. Bild?
Was du ansprichst habe ich hier mit einem HT1621 verbaut liegen. Dort sieht man in der spiegelung feste zeichenvorgaben. Foto braucht einen kleinen moment. Ich kann nur bei dem HC6203 weder wie bei dem anderen die spiegelung der zeichen sehen noch ein anderes anzeichen dafür erkennen das es kein dotmatrix sein soll. Bilder folgen... lg Kelvin
Kelvin S. schrieb: > noch ein anderes anzeichen dafür erkennen das es kein > dotmatrix sein soll. Der Controller ist ein sehr deutliches Anzeichen dafür. Der kann nichts anderes.

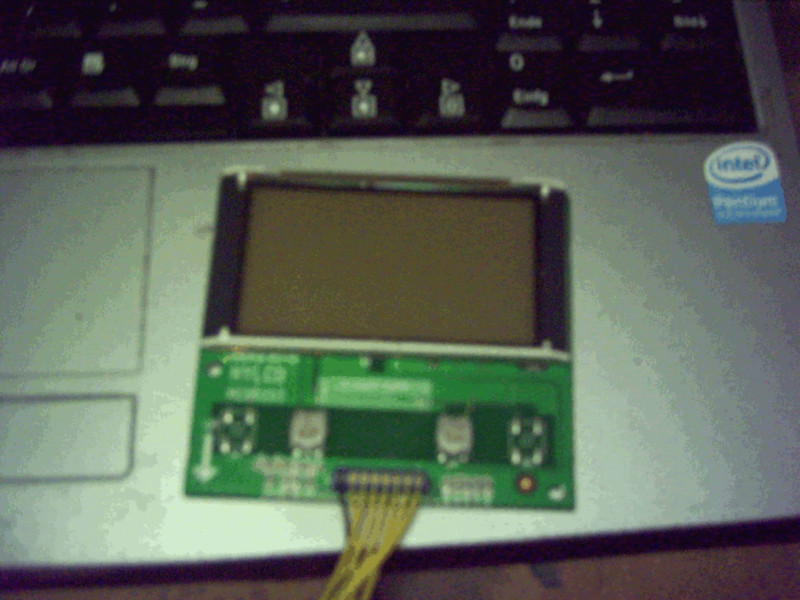

Angehängte Dateien:
-
120 KB -
72 KB

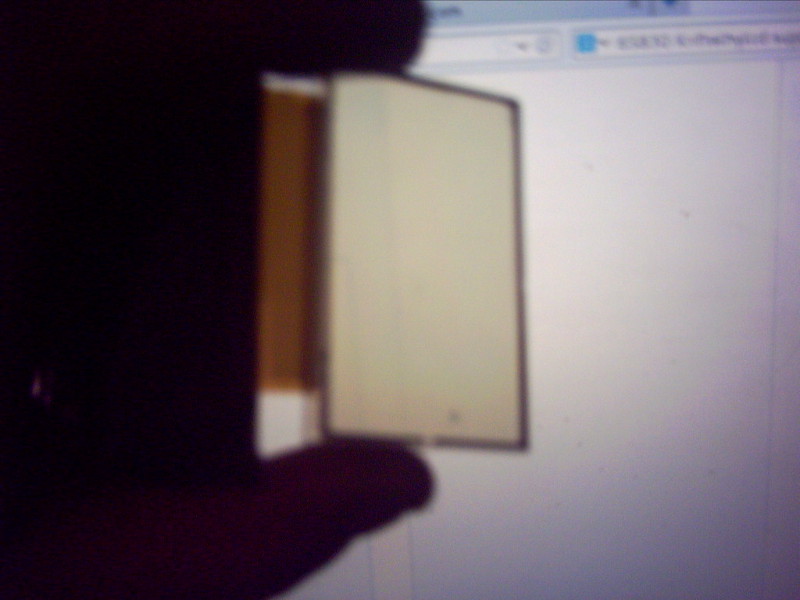

Ich kann nur sagen ich habe gerade nochmal vorsichtig die Matrix vom Rahmen getrennt und ein bild gemacht. Übrigens bevor jemand Vermutungen anstellt und mir was vorwerfen will! Über der Kabeln steht nur eine Tabelle mit Datum 2004 und den zahlen 1-12 und mit punkten fürs Produktionsdatum! lg. Kelvin Hat sich erledigt .... kotz
:
Bearbeitet durch User
Kelvin S. schrieb: > Übrigens bevor jemand Vermutungen anstellt und mir was vorwerfen will! Das einzige, was man Dir hier vorwerfen kann, ist, daß die "Bilder" unter aller Sau sind. Hast Du Dir die mal angesehen, bevor Du sie hier hochgeladen hast? > Hat sich erledigt .... kotz Was meinst Du?
Das beim einlegen der Matrix leider das Flachband gerissen bzw da es sehr starr war gebrochen ist ich also leider nix mehr damit anfangen kann... Und ja ich weiß das die sehr schlecht sind ne bessere cam habe ich gerade leider nicht zur auswahl. Aber zumindest hat man so einen Eindruck und auch Gewissheit das es tatsächlich ein Dotmatrix war.. Nun da ich hier schon ziemlich schräg angemacht wurde wollte ich nur vorher schon abklären das ich lesen kann und auch ein gewisses Verständniss habe was die entsprechende Beschriftung zu bedeuten hat. Naja wie gesagt hat sich erledigt... Fresse dick für heute... lg Kelvin
Kelvin S. schrieb: > Aber zumindest hat man so einen > Eindruck und auch Gewissheit das es tatsächlich ein Dotmatrix war.. Das erkennst Du auf den "Bildern"? Wow.
Siehst du auf dem 2'ten Bild irgendwelche festgelegten Zeichen auf der Matrix? Ich nicht und ich habe es in jedem Winkel betrachtet ob dort etwas zu sehen ist. Noch dazu scheint sogar mein Laptop Bildschirm durch die Matrix. Wenigstens das sollte man erkennen können! Aber wie gesagt hat sich erledigt und ich brauch hier auch keine weiteren Kommentare wegen der Bilder. Lg. Kelvin
Kelvin S. schrieb: > Siehst du auf dem 2'ten Bild irgendwelche festgelegten Zeichen auf der > Matrix? Ich nicht und ich habe es in jedem Winkel betrachtet ob dort > etwas zu sehen ist. Ich sehe auf dem Bild gar nichts außer unscharfem Matsch.
