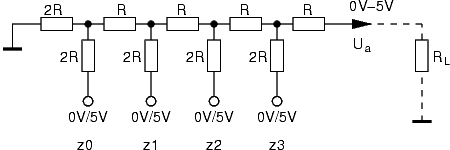

Hallo zusammen, ich benötige ein wenig Hilfe. Ich möchte meine Eisenbahn über einen yC steuern. 0-12 Volt aufgeteilt auf 64 Schritte ( Fahrstufen ). Ich möchte mir hierfür ein Programm schreiben welches in Abhängigkeit zweier Tasten die Fahrstufen entweder herauf oder herunter zählt. Das Ganze natürlich mit Zeitschleifen damit das ganze nicht gleich auf Fahrstufe 64 springt. Jetzt bekomme ich am Ausgang des yC 5 Volt. Ich benötige aber eine Aufteilung auf 0 bis 12 Volt und natürlich auch eine höhere Ausgangsleistung. Das R-2R Netz das ich auf Eurer Seite gefunden habe liesse sich ja auf 6 bit erweitern um auf 64 Fahrstufen zu kommen. Die Frage ist kann man zb die Massen 2 er Stromquellen ( 5 V und 12 V) zusammenlegen und dann mit Basiswiderstand die Widerstände über einen Transistor auf 12 Volt Schalten und dann das Endsignal auf einen OP geben welcher diese Ausgangsleistung hat. Ich spreche hier von mindestens 300 mA, besser mehr falls ich mal 2 Loks auf der Gleichen Strecke betreiben möchte. Hintergrundgedanke ist es nachher durch verschiedene Programmabläufe Loks automatisch fahren zu lassen. Oder halt von Hand die Geschwindigkeit selbst über Tasten zu regeln. Zusätzlich wollte ich dann noch die 6 Ausgänge des yC dazu verwenden um mit einem weiteren Programm und einem weiteren yC die 64 Fahrstufen auf 7 Segmentanzeigen anzuzeigen. Wie ich das allerdings mache weiss ich schon. Mein Problem ist die technische Geschichte aus 6 bit 5 Volt 0-12 Volt mit höheren Strömen regeln zu können.
Angehängte Dateien:
-
3,5 KB
Stefan Waiblinger schrieb: > Ich möchte mir hierfür ein Programm schreiben welches in Abhängigkeit > zweier Tasten die Fahrstufen entweder herauf oder herunter zählt. Das > Ganze natürlich mit Zeitschleifen damit das ganze nicht gleich auf > Fahrstufe 64 springt. Zietschleifen sind Unsinn. Benutze eine ordentliche Entprellung wie die Komfortroutinen von hier Entprellung und das 'Problem' löst sich in Luft auf. > Die Frage ist kann man zb die Massen 2 er Stromquellen ( 5 V und 12 V) > zusammenlegen und dann mit Basiswiderstand die Widerstände über einen > Transistor auf 12 Volt Schalten und dann das Endsignal auf einen OP > geben welcher diese Ausgangsleistung hat. Lass den DAC wie er ist. Beschäftige dich lieber damit, wie du aus den 0 bis 5V eine Spannung von 0 bis 12V machen kannst. Ein Verstärker (OpAmp ist schon mal gut) mit einer entsprechenden Spannungsverstärker ist schon mal ein guter Ansatz. > Oder halt von Hand die Geschwindigkeit selbst über Tasten zu regeln. > Zusätzlich wollte ich dann noch die 6 Ausgänge des yC dazu verwenden um > mit einem weiteren Programm und einem weiteren yC die 64 Fahrstufen auf > 7 Segmentanzeigen anzuzeigen. kein weiterer µC! Es ist ein Trugschluss zu glauben, die Dinge werden einfacher, wenn man 2 µC einsetzt, wenn einer alleine die Aufgabe problemlos wuppen kann. Die 7-Segmentanzeigen macht dein Haupt-µC problemlos mit. Da kommt der noch nicht mal ins schwitzen. Wenn dein µC nicht genügend Ausgangspins hat, dann benutze einen Typ der sie hat. Du brauchst 6 + 7 + 2 Ausgänge und 2 Eingänge. Minimum. Wenn dann noch was dazu kommt, dann kann das noch in die Höhe gehen.
:
Bearbeitet durch User
Karl Heinz Buchegger schrieb: > Lass den DAC wie er ist. Beschäftige dich lieber damit, wie du aus den 0 > bis 5V eine Spannung von 0 bis 12V machen kannst. > Ein Verstärker (OpAmp ist schon mal gut) mit einer entsprechenden > Spannungsverstärker ist schon mal ein guter Ansatz. Du suchst einen nicht invertierenden Verstärker http://www.elektronik-kompendium.de/sites/slt/0210151.htm Achte darauf, dass der OpAmp ein sog. "rail to rail Typ" ist. d.h. er kann die Ausgangsspannung bis zu den Maxima/Minima seiner Versorgungsspannung einstellen.
:
Bearbeitet durch User
PWM kommt dafür nicht in Frage? Das wäre meiner Einschätzung nach wesentlich einfacher als ein DAC per Widerstandsnetzwerk. Etwas schwieriger stelle ich mir die Fahrtrichtungsumschaltung vor, dann muss wahrscheinlich die Stromrichtung gewechselt werden.
Hallo, die Zeitschleifen wollte ich nicht zum entprellen benutzen sondern um ein langsames hochzählen der Fahrstufen bei betätigter taste zu erzeugen. >Lass den DAC wie er ist. Beschäftige dich lieber damit, wie du aus den 0 >bis 5V eine Spannung von 0 bis 12V machen kannst. >Ein Verstärker (OpAmp ist schon mal gut) mit einer entsprechenden >Spannungsverstärker ist schon mal ein guter Ansatz. Hier benötige ich ein wenig Hilfe, ich kenne mich mit den OPs noch nicht so gut aus. Was ist ein OpAmp. Mein Problem ist das ich nicht so recht weiss wie ich das Schaltungstechnisch aufbauen soll.
nutz doch einfach eine hardwarepwm im modus fastpwm damit kannst du
direkt nen transistor steuern und über die tasten einfach auf/abzählen
und diesen wert in das entsprechen OCRnX schreiben der den dutycycle
festlegt
12V
|
|
R=10Kohm
|------------------------ UB variabel
C |
AVR-Pin---10Kohm---B TR1 C=10µF
E | °
| | |
GND GND GND
Die Fahrtrichtung ist relativ einfach zu wechseln, entweder per 2 poligem Wechselschalter, oder sobald ich das primäre Problem der Signalumsetzung gelöst habe, kann ich mit einem Ausgang des yC über einen Transistor ein 2 pol Relais umschalten welches die Polung an den Gleisen einfach herumdreht. Eine PWM Steuerung hatte ich mir auch Überlegt die wäre sogar um ein vielfaches einfacher da ich hier einfach über einen Transistor in einem bestimmten Puls Pausenverhältnis die Geschwindigkeit der Loks regeln könnte. Müsste dann halt nur ein entsprechendes Verhältnis austesten, das wäre auch kein Problem. Ich habe allerdings vor die Fahrstufen auf 2 Siebensegmentanzeigen anzeigen zulassen. Desweiteren habe ich ein Soundmodul bestellt, welches Dampflokgeräusche in Abhängigkeit der Fahrspannung erzeugt. Das heisst zb. 3 Volt = Geräusch der Zylinder langsam, und 8 Volt Geräusch der Zylinder schneller. Und das würde meiner Auffasung nach mit einem PWM Signal nicht funktionieren. Ich stoße nur leider mit meinem bisherigem Wissen ein wenig an meine Grenzen was die Umsetzung von 6 bit auf 0-12 Volt mit entsprechender Ausgangsleistung angeht. Bräuchte da mal einen schweren Wink mit nem Zaunpfahl. Eventuell das eine oder andere Bauteil oder einen Schaltplan wie so etwas aufzubauen wäre.
Stefan Waiblinger schrieb: > Hallo, die Zeitschleifen wollte ich nicht zum entprellen benutzen > sondern um ein langsames hochzählen der Fahrstufen bei betätigter taste > zu erzeugen. Nochmal. Benutz eine ordentliche Entprellung wie die angegebene. Dann brauchst du den ganzen Käse mit Zeitschleifen nicht. Zeitschleifen sind was für Anfänger, damit sie überhaupt mal was programmieren können. zeitschleifen (in dieser Größenordnung) sind aber kein taugliches Mittel für Programme zum Einsatz in der realen Welt. Die sind so gesehen ganz großer Müll! Die Entprellung holt dir einzelne Tastendrücke raus und hat einen Autorepeat. Mehr brauchst du nicht.
:
Bearbeitet durch User
Stefan Waiblinger schrieb: > Ich habe allerdings vor die Fahrstufen auf 2 Siebensegmentanzeigen > anzeigen zulassen. Ist kein Argument. Du kannst ja die PWM nach wie vor in 64 Stufen einstellen. Dann benutzt du eben nicht alle möglichen PWM Werte, sondern nur 64 davon. > Und das würde meiner Auffasung nach mit einem PWM Signal nicht > funktionieren. Du gibst ja das PWM Signal nicht direkt auf die Schiene sondern glättest es vorher zu einer Gleichspannung.
wie wäre es mit ner H-Brücke somit kannst du in 64-stufen über ne PWM vorwärts und rückwärts fahren lassen. ähm von wieviel leistung reden wir hier eigentlich?
chris schrieb: > nutz doch einfach eine hardwarepwm im modus fastpwm damit kannst du > direkt nen transistor steuern und über die tasten einfach auf/abzählen > und diesen wert in das entsprechen OCRnX schreiben der den dutycycle > festlegt Seh ich auch so. Das macht der Mikrocontroller mit links. Wertvolle Infos: AVR-Tutorial: PWM AVR PWM Motoransteuerung mit PWM Zum Fahrtrichtungswechsel: https://de.wikipedia.org/wiki/Vierquadrantensteller
Stefan Waiblinger schrieb: > Ich habe allerdings vor die Fahrstufen auf 2 Siebensegmentanzeigen > anzeigen zulassen. Ist kein Argument. Du kannst ja die PWM nach wie vor in 64 Stufen einstellen. Dann benutzt du eben nicht alle möglichen PWM Werte, sondern nur 64 davon. > Und das würde meiner Auffasung nach mit einem PWM Signal nicht > funktionieren. Du gibst ja das PWM Signal nicht direkt auf die Schiene sondern glättest es vorher zu einer Gleichspannung -------------------------- Da hat du Recht ! ich könnte 64 pwm Signale speichern die ich dann durchfahre und zu jedem entsprechenden PWM Signal gibts die entsprechende Fahrstufe auf die 7 Segmentanzeige. Hmmpf auf die Idee bin ich garnicht gekommen. 2 weitere Fragen: ich kann das PWM Signal zu einer Gleichspannung Glätten. Unter Glätten versteh ich jetzt einfach mit einem Kondensator das Rechtecksignal auszugleichen, seh ich das halbwegs richtig ? Also so wie bei einer Spannungsquelle. Zum Thema PWM Signal werden Euch jetzt die Haare zu Berge stehen. Ich weiss das meine kleinen yC Kameraden einen PWM Ausgang besitzen, die Funktion des selbigen werd ich mir nachher mal durchlesen, ich hatte die PWM Geschichte eigentlich abgeschlossen, als ich eben Euren Tipp gelesen habe, fiel mir natürlich als erstes ein ein PWM Signal mit Zeitschleifen zu erzeugen. Das ist aber sicher nicht das was ihr gemeint habt oder ?
:
Bearbeitet durch User
Danke für die Infos und die Links, lese mir erstmal durch!
Stefan Waiblinger schrieb: > 2 weitere Fragen: > > ich kann das PWM Signal zu einer Gleichspannung Glätten. Unter Glätten > versteh ich jetzt einfach mit einem Kondensator das Rechtecksignal > auszugleichen, seh ich das halbwegs richtig ? Also so wie bei einer > Spannungsquelle. Ich bin schon auf der Suche nach einer entsprechenden Endstufe Mit den Suchbegriffen "eisenbahn pwm analog fahrspannung" hab ich jetzt erst mal Goggle gequält. Über diverse Links bin ich bei http://www.mec-krefeld.de/elektronik.html gelandet. Die scheinen sowas zu haben. Abschnitt Blockstreckenfahrregler Ich hab hier aber kein Eagle auf der Maschine, so dass ich mir die Schaltun dazu noch nicht ansehen konnte, ob man sich da die PWM->Spannungsumsetzung raus klauen könnte.
Stefan Waiblinger schrieb: > habe, fiel mir natürlich als erstes ein ein PWM Signal mit Zeitschleifen > zu erzeugen. Oh Mann. Du schreibst jetzt 100 mal: Zeitschleifen sind Scheisse! > > Das ist aber sicher nicht das was ihr gemeint habt oder ? Nein. Nenn halt mal deinen µC beim Namen! So ein kleiner AtMega kostet ein paar Euro und spielt alle Stückchen die du brauchst und dabei langweilt der sich noch. Wenn du keinen Brenner hast, der mit den AVRs umgehen kann, und du auch keinen kaufen willst, dann eben ein kleiner Arduino als Hardware. die gibts in China zum Gegenwert von eine paar kleinen Bier und die haben schon einen Bootloader drinnen.
:
Bearbeitet durch User
Stefan Waiblinger schrieb: > Keine Sorge Zeitschleifen sind jetzt ausverkauft hier! Die sind bestimmt noch auf dem Schwarzmarkt zu haben =)
