Schaltplananfrage

[Der_Namenlose (Gast)]

Hallo.
Ich habe ein kleines Problem. Ich versuche nun seid 5 Tagen einen

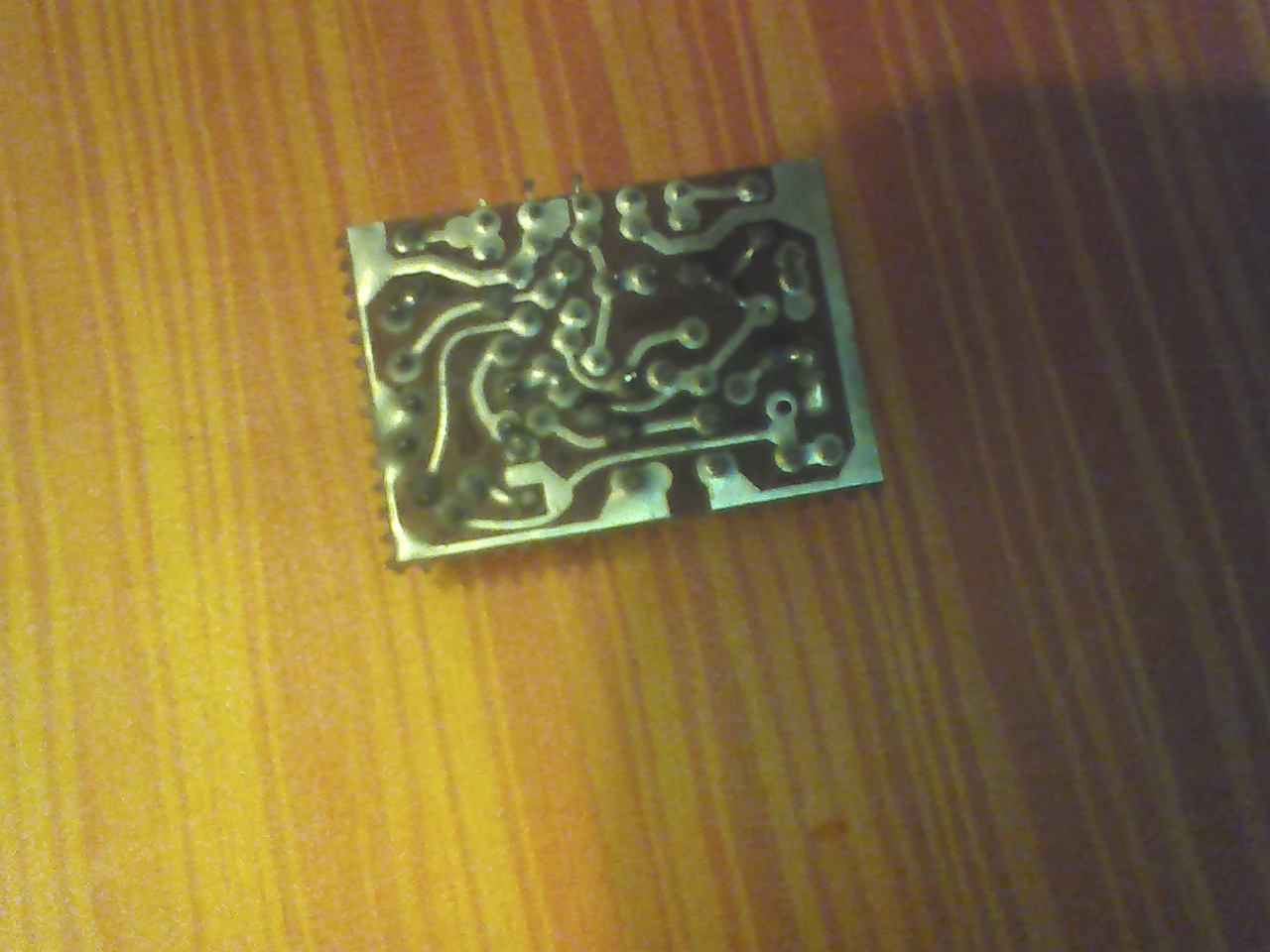

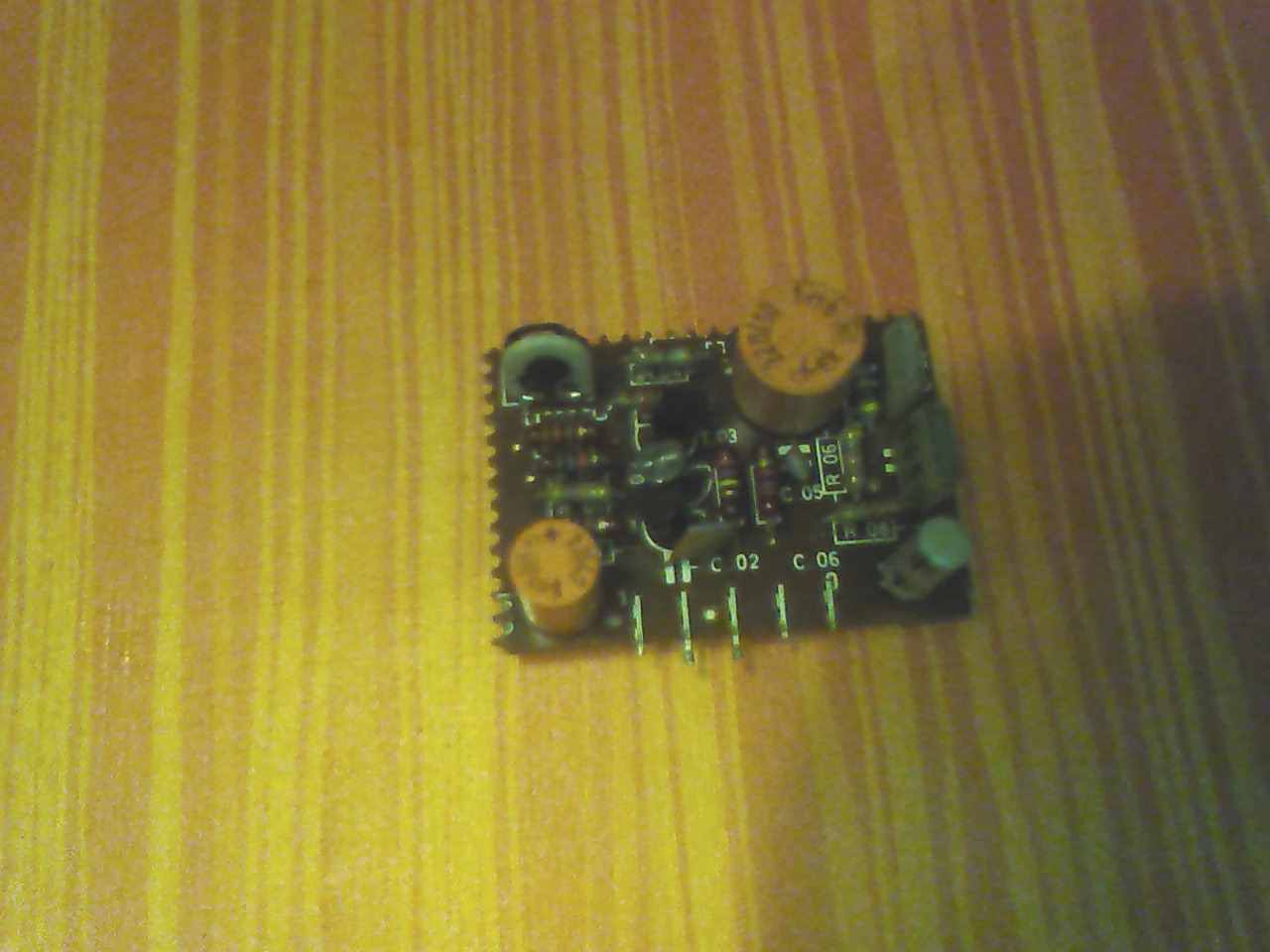

Schaltplan der Plantine im Anhang zu zeichnen. Und jedes mal ist es ein
anderer. Könnte mir vlt jemand diesen schaltplan zeichnen.
Biiiiiiitteeeeee
(das orange sind Elkos)

MfG
Der_Namenlose

[Floh (Gast)]

Dann zeig doch mal deine 5 Schaltpläne.

[Der_Namenlose (Gast)]

Kann nich sind mit tablet kamera zu unscharf (0.5 MegaPixel)
Aber ich hab versucht die zusamenzutragen und nochmal einen zu zeichnen.
Haben beide übereinandergestimmt.
Naja waren kleine Unterschiede (Kondensatorpolung).

MfG
Der_Namenlose

[Peter (Gast)]

Der_Namenlose schrieb:
> Naja waren kleine Unterschiede (Kondensatorpolung).

Ja du wirst ja wohl intelligent genug sein und die Polung aus dem
Schaltplan mit der in der Schaltung zu vergleichen.

Konzentrier dich halt mal vernünftig.

[Reinhard Kern (Gast)]

Hallo,

mach mal scharfe Aufnahmen, und dann machst du eine davon
seitenverkehrt, so als ob du durch die Platine durchsehen könntest. Das
vereinfacht die Sache.

Gruss Reinhard
